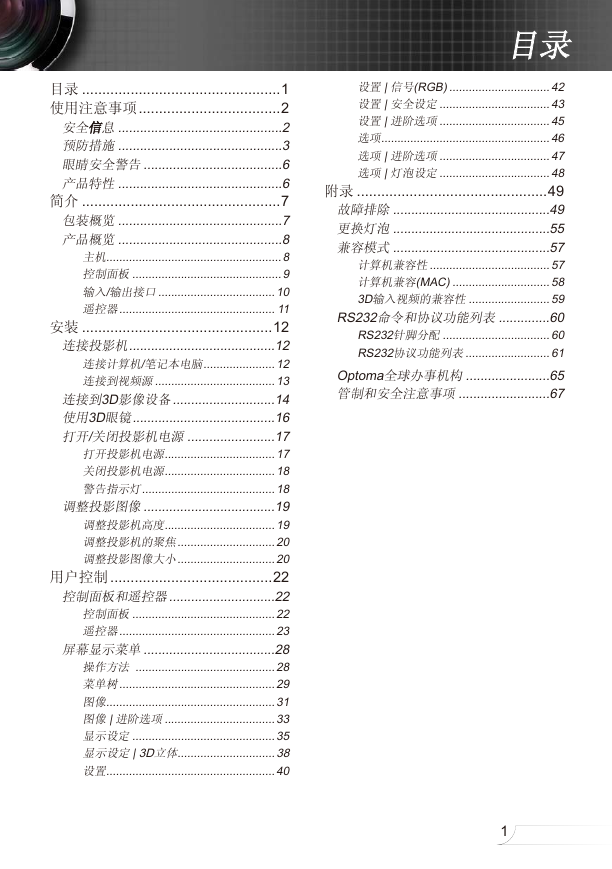

目录 .................................................1 使用注意事项 ...................................2 安全信息 .............................................2 预防措施 .............................................3 眼睛安全警告 ......................................6 产品特性 .............................................6 简介 .................................................7 包装概览 .............................................7 产品概览 .............................................8 主机 ......................................................8 控制面板 ..............................................9 输入/输出接口 ....................................10 遥控器 ................................................11 安装 ...............................................12 连接投影机 ........................................12 连接计算机/笔记本电脑 ......................12 连接到视频源 .....................................13 连接到3D影像设备 ............................14 使用3D眼镜 .......................................16 打开/关闭投影机电源 ........................17 打开投影机电源 ..................................17 关闭投影机电源 ..................................18 警告指示灯 .........................................18 调整投影图像 ....................................19 调整投影机高度 ..................................19 调整投影机的聚焦 ..............................20 调整投影图像大小 ..............................20 用户控制 ........................................22 控制面板和遥控器 .............................22 控制面板 ............................................22 遥控器 ................................................23 屏幕显示菜单 ....................................28 操作方法 ...........................................28 菜单树 ................................................29 图像 ....................................................31 图像 | 进阶选项 ..................................33 显示设定 ............................................35 显示设定 | 3D立体 ..............................38 设置 ....................................................40 目录设置 | 信号(RGB) ...............................42 设置 | 安全设定 ..................................43 设置 | 进阶选项 ..................................45 选项 ....................................................46 选项 | 进阶选项 ..................................47 选项 | 灯泡设定 ..................................48 附录 ...............................................49 故障排除 ...........................................49 更换灯泡 ...........................................55 兼容模式 ...........................................57 计算机兼容性 .....................................57 计算机兼容(MAC) ..............................58 3D输入视频的兼容性 .........................59 RS232命令和协议功能列表 ..............60 RS232针脚分配 .................................60 RS232协议功能列表 ..........................61 Optoma全球办事机构 .......................65 管制和安全注意事项 .........................67 1 简体中文

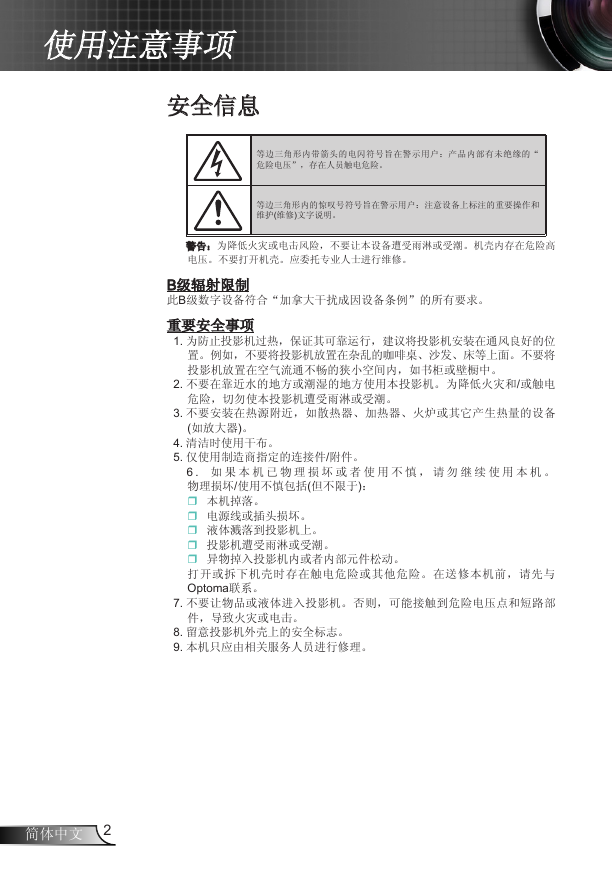

使用注意事项安全信息等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘的“ 危险电压”，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护(维修)文字说明。警告：为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B级辐射限制此B级数字设备符合“加拿大干扰成因设备条例”的所有要求。重要安全事项 1. 为防止投影机过热，保证其可靠运行，建议将投影机安装在通风良好的位置。例如，不要将投影机放置在杂乱的咖啡桌、沙发、床等上面。不要将投影机放置在空气流通不畅的狭小空间内，如书柜或壁橱中。 2. 不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾和/或触电危险，切勿使本投影机遭受雨淋或受潮。 3. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备 (如放大器)。 4. 清洁时使用干布。 5. 仅使用制造商指定的连接件/附件。 6 . 如果本机已物理损坏或者使用不慎，请勿继续使用本机。物理损坏/使用不慎包括(但不限于)：  本机掉落。  电源线或插头损坏。  液体溅落到投影机上。  投影机遭受雨淋或受潮。  异物掉入投影机内或者内部元件松动。打开或拆下机壳时存在触电危险或其他危险。在送修本机前，请先与 Optoma联系。 7. 不要让物品或液体进入投影机。否则，可能接触到危险电压点和短路部件，导致火灾或电击。 8. 留意投影机外壳上的安全标志。 9. 本机只应由相关服务人员进行修理。简体中文 2

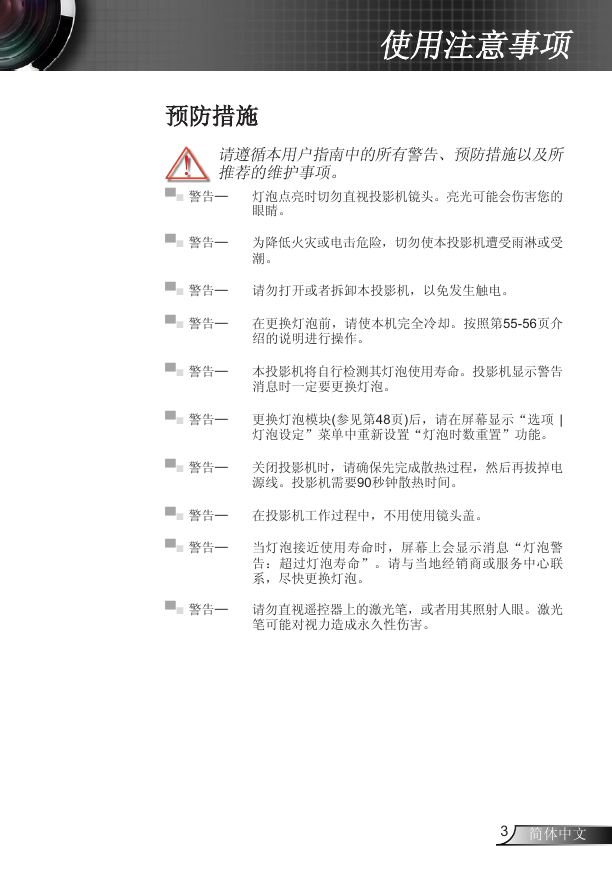

使用注意事项预防措施请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■ 警告─ 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。 ▀■ 警告─ 为降低火灾或电击危险，切勿使本投影机遭受雨淋或受潮。 ▀■ 警告─ 请勿打开或者拆卸本投影机，以免发生触电。 ▀■ 警告─ 在更换灯泡前，请使本机完全冷却。按照第55-56页介绍的说明进行操作。 ▀■ 警告─ 本投影机将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。 ▀■ 警告─ 更换灯泡模块(参见第48页)后，请在屏幕显示“选项 | 灯泡设定”菜单中重新设置“灯泡时数重置”功能。 ▀■ 警告─ 关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要90秒钟散热时间。 ▀■ 警告─ 在投影机工作过程中，不用使用镜头盖。 ▀■ 警告─ 当灯泡接近使用寿命时，屏幕上会显示消息“灯泡警告：超过灯泡寿命”。请与当地经销商或服务中心联系，尽快更换灯泡。 ▀■ 警告─ 请勿直视遥控器上的激光笔，或者用其照射人眼。激光笔可能对视力造成永久性伤害。 3 简体中文

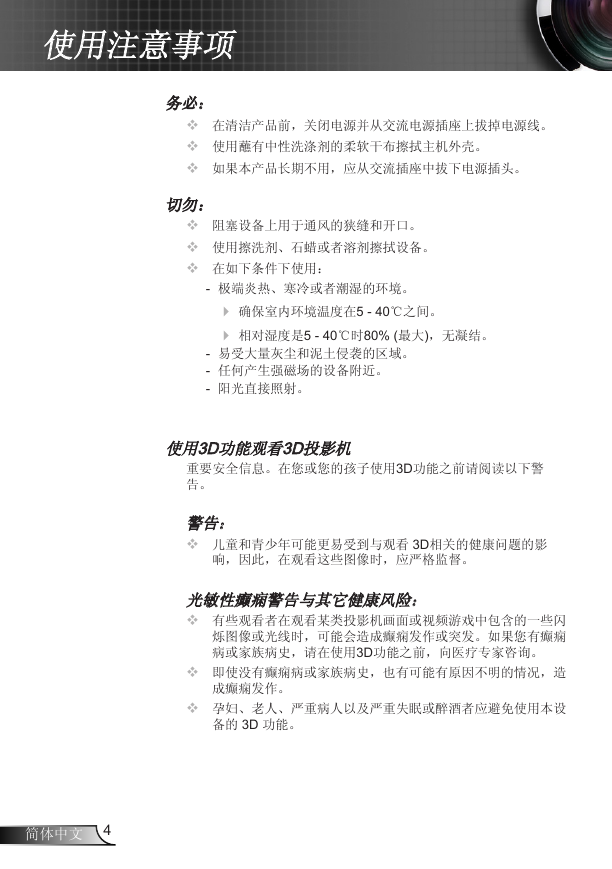

使用注意事项务必：  在清洁产品前，关闭电源并从交流电源插座上拔掉电源线。  使用蘸有中性洗涤剂的柔软干布擦拭主机外壳。  如果本产品长期不用，应从交流插座中拔下电源插头。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  在如下条件下使用： - 极端炎热、寒冷或者潮湿的环境。  确保室内环境温度在5 - 40℃之间。  相对湿度是5 - 40℃时80% (最大)，无凝结。 - 易受大量灰尘和泥土侵袭的区域。 - 任何产生强磁场的设备附近。 - 阳光直接照射。使用3D功能观看3D投影机重要安全信息。在您或您的孩子使用3D功能之前请阅读以下警告。警告：  儿童和青少年可能更易受到与观看 3D相关的健康问题的影响，因此，在观看这些图像时，应严格监督。光敏性癫痫警告与其它健康风险：  有些观看者在观看某类投影机画面或视频游戏中包含的一些闪烁图像或光线时，可能会造成癫痫发作或突发。如果您有癫痫病或家族病史，请在使用3D功能之前，向医疗专家咨询。  即使没有癫痫病或家族病史，也有可能有原因不明的情况，造成癫痫发作。  孕妇、老人、严重病人以及严重失眠或醉酒者应避免使用本设备的 3D 功能。简体中文 4

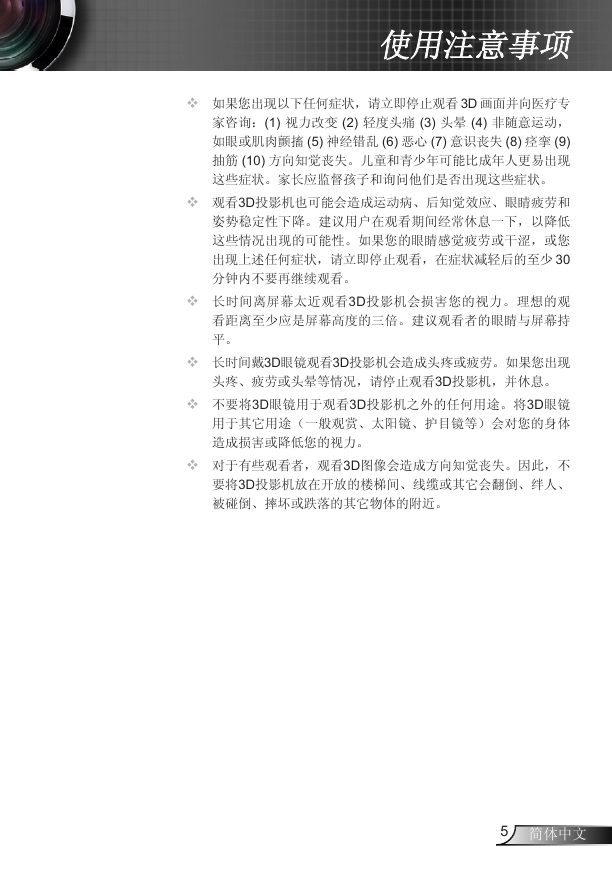

使用注意事项  如果您出现以下任何症状，请立即停止观看 3D 画面并向医疗专家咨询：(1) 视力改变 (2) 轻度头痛 (3) 头晕 (4) 非随意运动，如眼或肌肉颤搐 (5) 神经错乱 (6) 恶心 (7) 意识丧失 (8) 痉挛 (9) 抽筋 (10) 方向知觉丧失。儿童和青少年可能比成年人更易出现这些症状。家长应监督孩子和询问他们是否出现这些症状。  观看3D投影机也可能会造成运动病、后知觉效应、眼睛疲劳和姿势稳定性下降。建议用户在观看期间经常休息一下，以降低这些情况出现的可能性。如果您的眼睛感觉疲劳或干涩，或您出现上述任何症状，请立即停止观看，在症状减轻后的至少 30 分钟内不要再继续观看。  长时间离屏幕太近观看3D投影机会损害您的视力。理想的观看距离至少应是屏幕高度的三倍。建议观看者的眼睛与屏幕持平。  长时间戴3D眼镜观看3D投影机会造成头疼或疲劳。如果您出现头疼、疲劳或头晕等情况，请停止观看3D投影机，并休息。  不要将3D眼镜用于观看3D投影机之外的任何用途。将3D眼镜用于其它用途（一般观赏、太阳镜、护目镜等）会对您的身体造成损害或降低您的视力。  对于有些观看者，观看3D图像会造成方向知觉丧失。因此，不要将3D投影机放在开放的楼梯间、线缆或其它会翻倒、绊人、被碰倒、摔坏或跌落的其它物体的附近。 5 简体中文

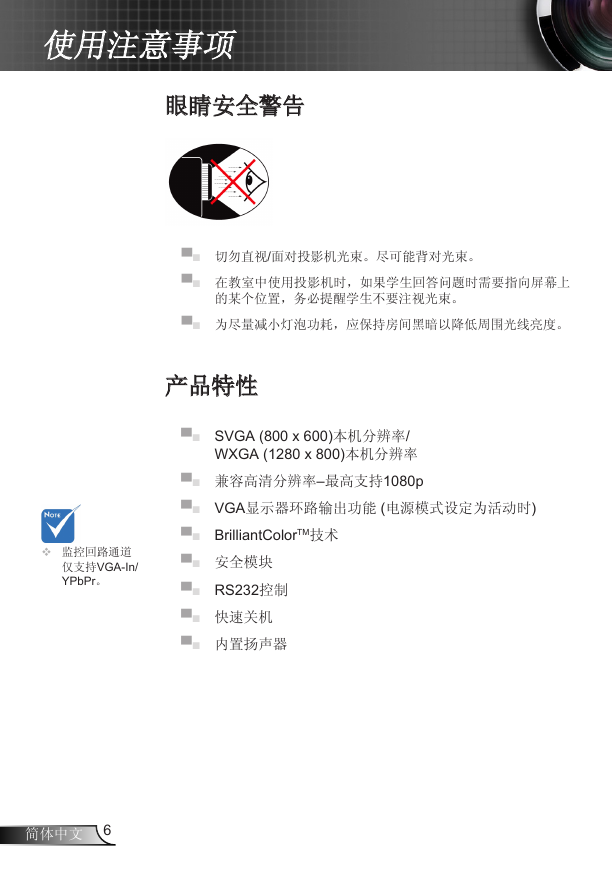

使用注意事项眼睛安全警告 ▀■ 切勿直视/面对投影机光束。尽可能背对光束。 ▀■ 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上的某个位置，务必提醒学生不要注视光束。 ▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。产品特性 ▀■ SVGA (800 x 600)本机分辨率/ WXGA (1280 x 800)本机分辨率 ▀■ 兼容高清分辨率–最高支持1080p ▀■ VGA显示器环路输出功能 (电源模式设定为活动时) ▀■ BrilliantColorTM技术 ▀■ 安全模块 ▀■ RS232控制 ▀■ 快速关机 ▀■ 内置扬声器  监控回路通道仅支持VGA-In/ YPbPr。简体中文 6

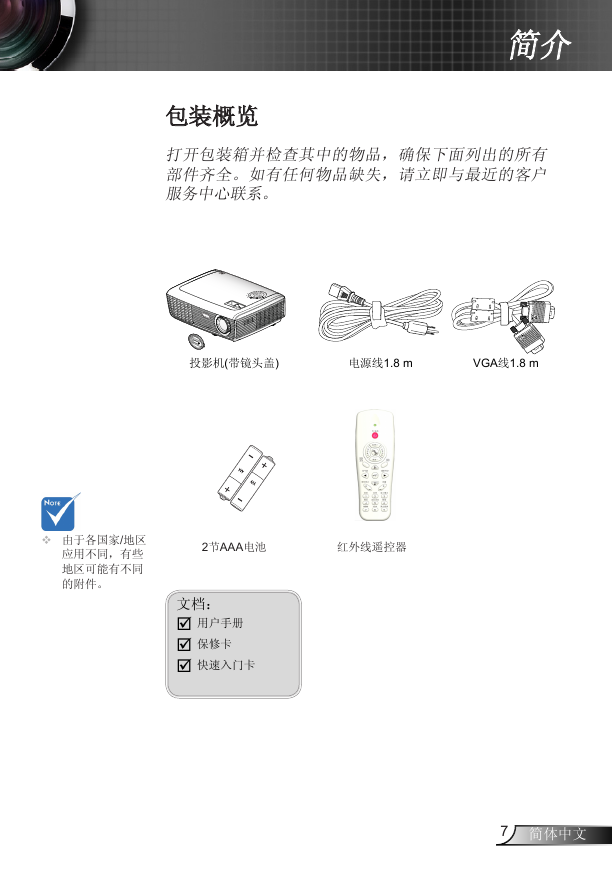

简介包装概览打开包装箱并检查其中的物品，确保下面列出的所有部件齐全。如有任何物品缺失，请立即与最近的客户服务中心联系。投影机(带镜头盖) 电源线1.8 m VGA线1.8 m  由于各国家/地区应用不同，有些地区可能有不同的附件。 2节AAA电池红外线遥控器文档：  用户手册  保修卡  快速入门卡 7 简体中文

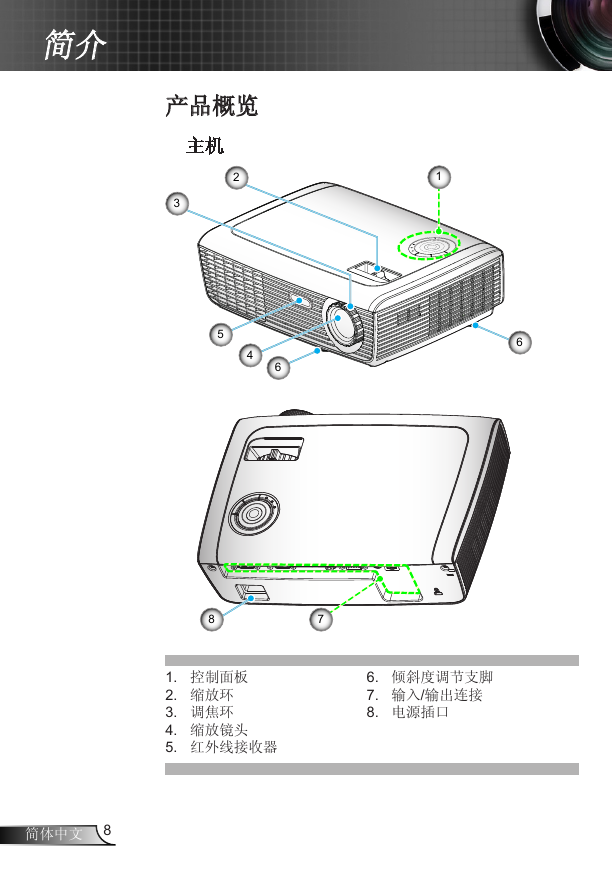

简介产品概览主机 2 3 1 5 4 6 6 8 7 1. 2. 3. 4. 5. 控制面板缩放环调焦环缩放镜头红外线接收器 6. 7. 8. 倾斜度调节支脚输入/输出连接电源插口简体中文 8
