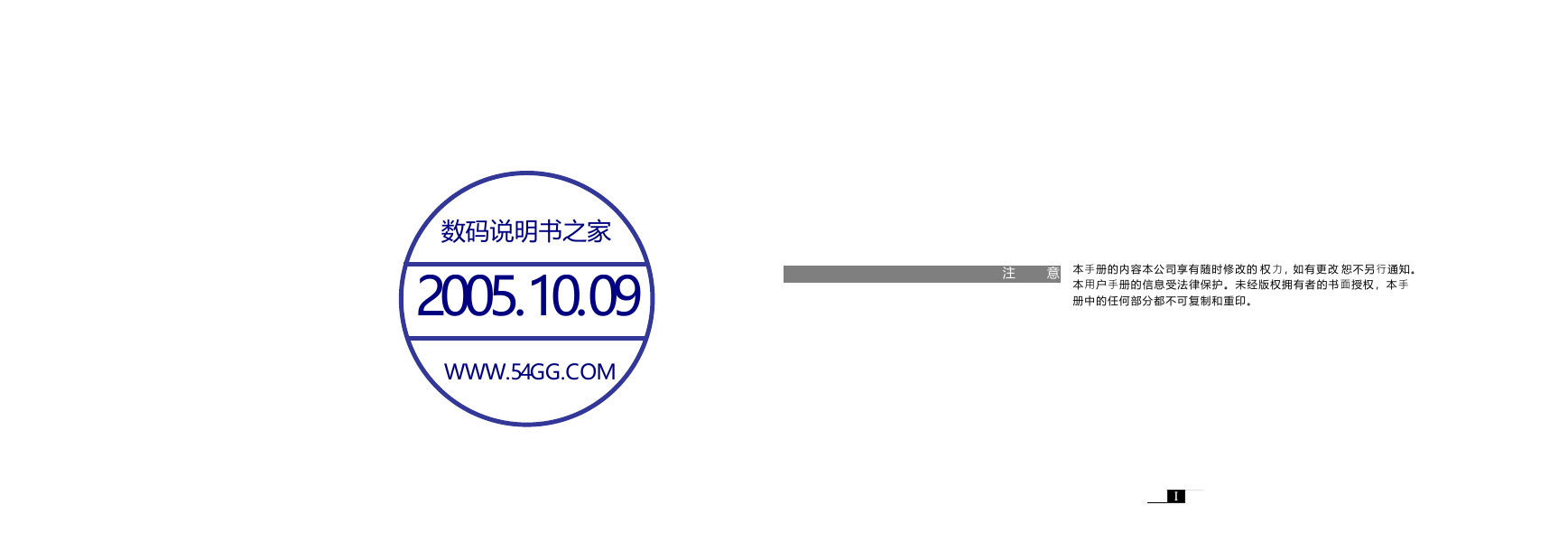

注意本手册的内容本公司享有随时修改的权力，如有更改恕不另行通知。本用户手册的信息受法律保护。未经版权拥有者的书面授权，本手册中的任何部分都不可复制和重印。 I

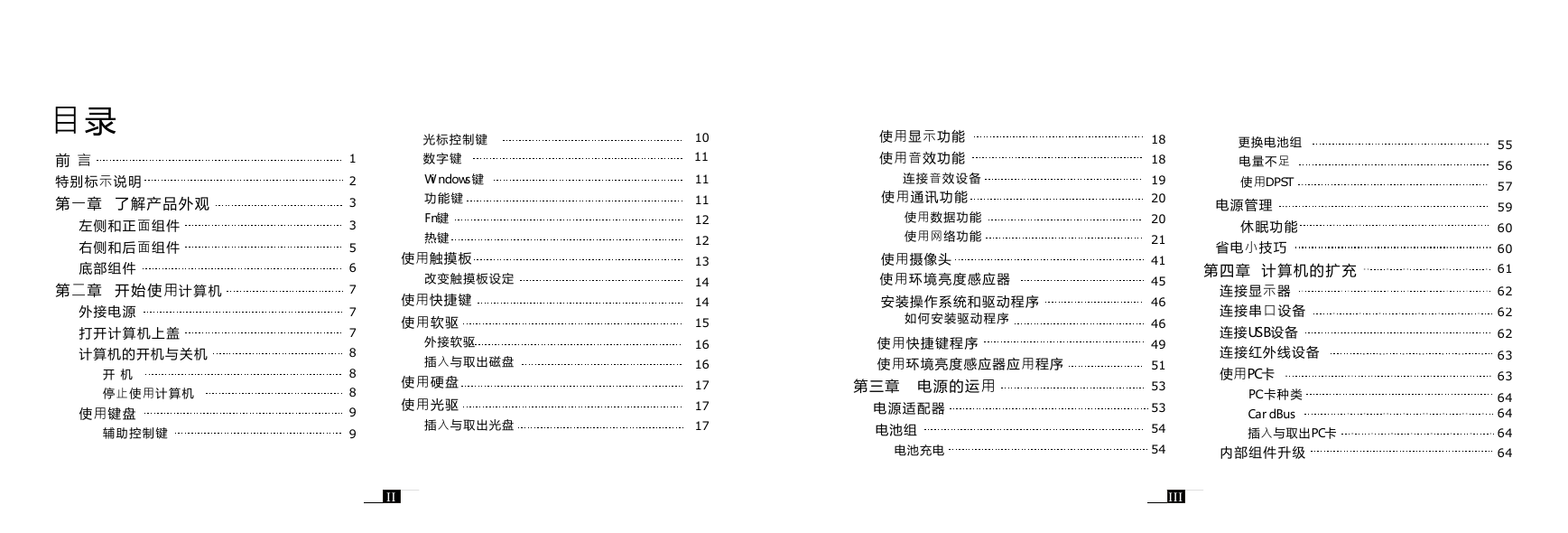

目录前言特别标示说明第一章了解产品外观左侧和正面组件右侧和后面组件底部组件第二章开始使用计算机外接电源打开计算机上盖计算机的开机与关机开机停止使用计算机使用键盘辅助控制键 1 2 3 3 5 6 7 7 7 8 8 8 9 9 光标控制键数字键 Windows键功能键 Fn键热键使用触摸板改变触摸板设定使用快捷键使用软驱外接软驱插入与取出磁盘使用硬盘使用光驱插入与取出光盘 II 10 11 11 11 12 12 13 14 14 15 16 16 17 17 17 使用显示功能使用音效功能连接音效设备使用通讯功能使用数据功能使用网络功能使用摄像头使用环境亮度感应器安装操作系统和驱动程序如何安装驱动程序使用快捷键程序使用环境亮度感应器应用程序第三章电源的运用电源适配器电池组电池充电更换电池组电量不足使用DPST 电源管理休眠功能省电小技巧第四章计算机的扩充连接显示器连接串口设备连接USB设备连接红外线设备使用PC卡 P卡种类C CardBus 插入与取出PC卡内部组件升级 18 18 19 20 20 21 41 45 46 46 49 51 53 53 54 54 III 55 56 57 59 60 60 61 62 III 62 62 63 63 64 64 64 64

第五章系统设定BIOS 使用B I OSSETUP 何时使用启动如何进行选择 BIOSSETUP 菜单菜单菜单 Startup Memory Disks Components Power Exit 菜单菜单菜单第六章呵护您的笔记本保护笔记本使用密码使用安全锁使用防毒措施 65 65 65 65 66 67 68 69 70 71 72 73 73 73 73 74 平时维护环境准则一般准则清理准则电池组准则携带外出时第七章疑难排解初步检查要项解决一般性的问题电池问题光驱问题显示问题软驱问题硬件问题硬盘问题红外线传输问题 IV 卡问题键盘、触摸板问题网络问题调制解调器问题 P C 电源管理问题打印机问题软件问题音效问题开机问题其它问题重新开机 74 74 75 75 75 76 77 77 78 78 78 78 79 80 80 80 81 81 82 82 82 83 83 84 84 85 85 V V

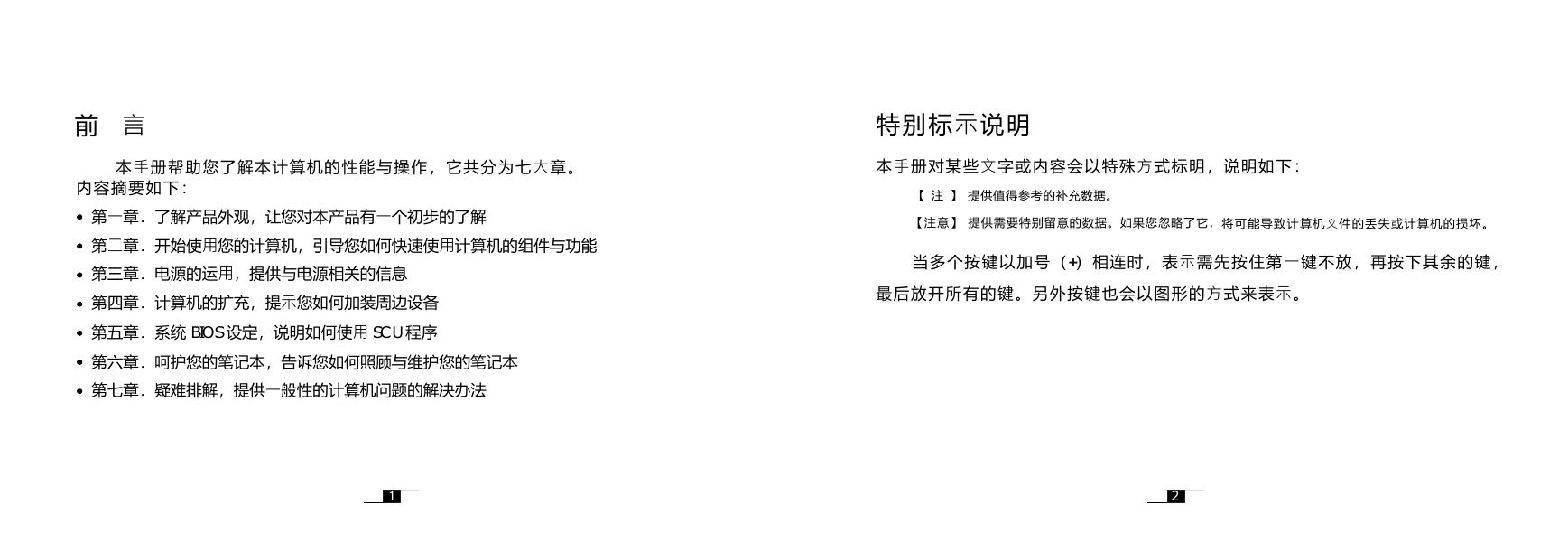

前言特别标示说明本手册帮助您了解本计算机的性能与操作，它共分为七大章。本手册对某些文字或内容会以特殊方式标明，说明如下：内容摘要如下：第一章．了解产品外观，让您对本产品有一个初步的了解第二章．开始使用您的计算机，引导您如何快速使用计算机的组件与功能第三章．电源的运用，提供与电源相关的信息第四章．计算机的扩充，提示您如何加装周边设备第五章．系统设定，说明如何使用程序 BIOSSCU 第六章．呵护您的笔记本，告诉您如何照顾与维护您的笔记本第七章．疑难排解，提供一般性的计算机问题的解决办法【注】提供值得参考的补充数据。【注意】提供需要特别留意的数据。如果您忽略了它，将可能导致计算机文件的丢失或计算机的损坏。当多个按键以加号（）相连时，表示需先按住第一键不放，再按下其余的键， + 最后放开所有的键。另外按键也会以图形的方式来表示。 1 2

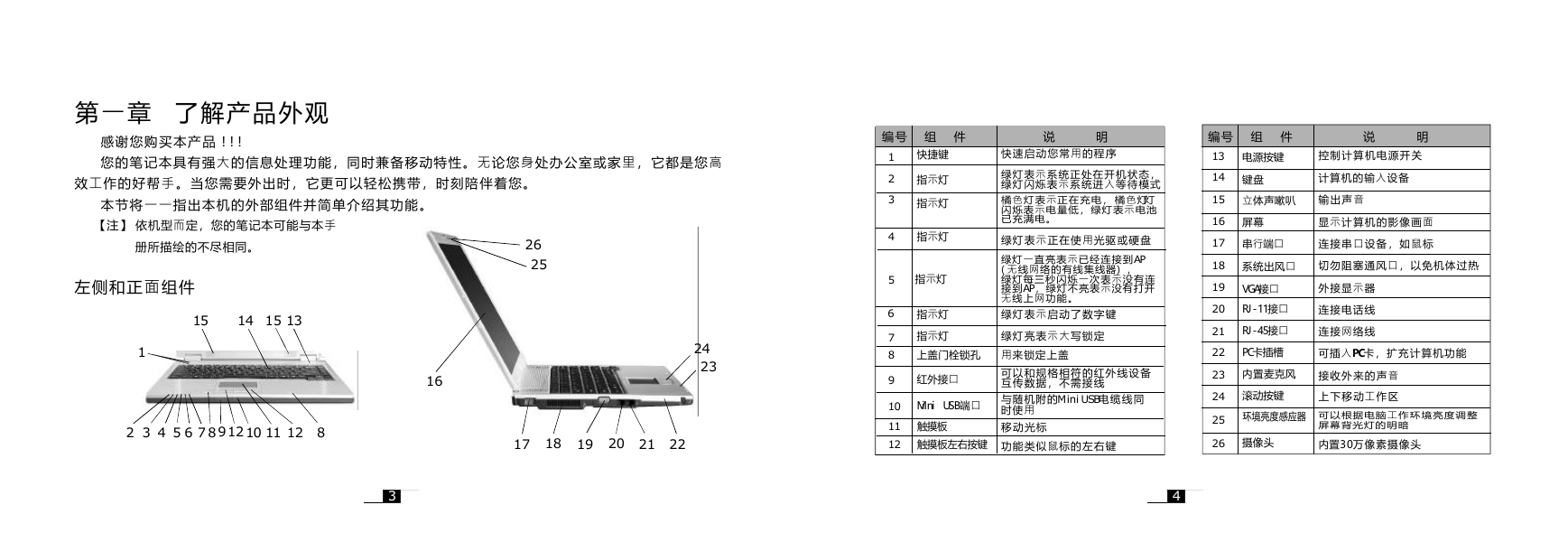

第一章了解产品外观感谢您购买本产品!!! 您的笔记本具有强大的信息处理功能，同时兼备移动特性。无论您身处办公室或家里，它都是您高效工作的好帮手。当您需要外出时，它更可以轻松携带，时刻陪伴着您。本节将一一指出本机的外部组件并简单介绍其功能。【】依机型而定，您的笔记本可能与本手注册所描绘的不尽相同。 26 25 左侧和正面组件 15 14 15 13 1 2 3 4 5 6 7 8 9 12 10 11 12 8 24 23 17 18 19 20 21 22 16 3 编号组件说 1 2 3 4 5 6 7 8 9 快捷键指示灯指示灯指示灯指示灯指示灯指示灯上盖门栓锁孔红外接口 10 11 12 MiniUSB端口触摸板触摸板左右按键明快速启动您常用的程序绿灯表示系统正处在开机状态，绿灯闪烁表示系统进入等待模式橘色灯表示正在充电，灯闪烁表示电量低，绿灯表示电池已充满电。橘色灯绿灯表示正在使用光驱或硬盘绿灯一直亮表示已经连接到AP (无线网络的有线集线器) ，绿灯每三秒闪烁一次表示没有连接到AP，绿灯不亮表示没有打开无线上网功能。绿灯表示启动了数字键绿灯亮表示大写锁定用来锁定上盖可以和规格相符的红外线设备互传数据，不需接线与随机附的电缆线同时使用移动光标 MiniUSB 功能类似鼠标的左右键编号组件说明 13 14 15 16 17 18 19 20 21 22 23 24 25 26 电源按键键盘控制计算机电源开关计算机的输入设备立体声嗽叭输出声音屏幕显示计算机的影像画面串行端口连接串口设备，如鼠标系统出风口切勿阻塞通风口，以免机体过热 VGA 接口外接显示器 RJ-11接口连接电话线 RJ-45接口连接网络线 PC卡插槽可插入卡，扩充计算机功能 PC 内置麦克风接收外来的声音滚动按键上下移动工作区环境亮度感应器可以根据电脑工作环境亮度调整屏幕背光灯的明暗摄像头内置30万像素摄像头 4

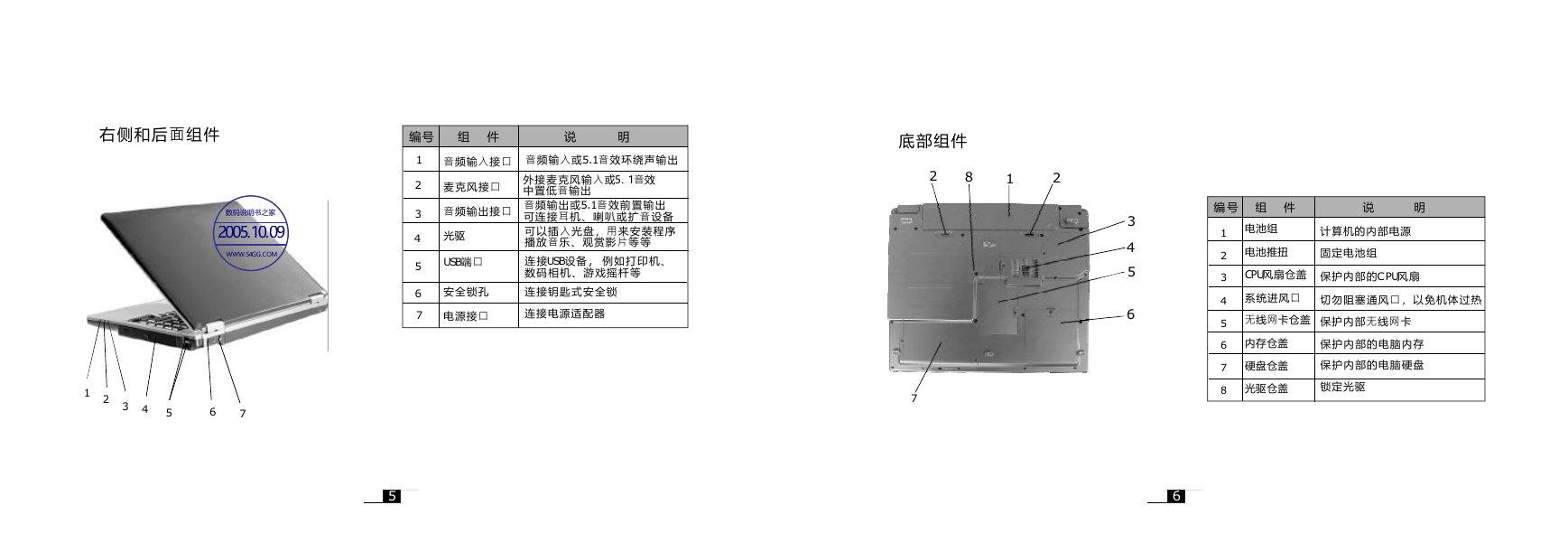

右侧和后面组件编号组件说明 1 2 3 4 5 6 7 音频输入接口音频输入或音效环绕声输出 5.1 麦克风接口音频输出接口光驱 USB 端口外接麦克风输入或5 .1音效中置低音输出 5.1 音频输出或音效前置输出可连接耳机、喇叭或扩音设备可以插入光盘，用来安装程序播放音乐、观赏影片等等连接设备USB ，例如打印机、数码相机、游戏摇杆等安全锁孔连接钥匙式安全锁电源接口连接电源适配器底部组件 2 8 1 2 1 2 3 4 5 6 7 7 3 4 5 6 编号组件说明 1 2 3 4 5 6 7 8 电池组计算机的内部电源电池推扭固定电池组 CPU风扇仓盖保护内部的风扇 CPU 系统进风口切勿阻塞通风口，以免机体过热无线网卡仓盖保护内部无线网卡内存仓盖硬盘仓盖光驱仓盖保护内部的电脑内存保护内部的电脑硬盘锁定光驱 5 6

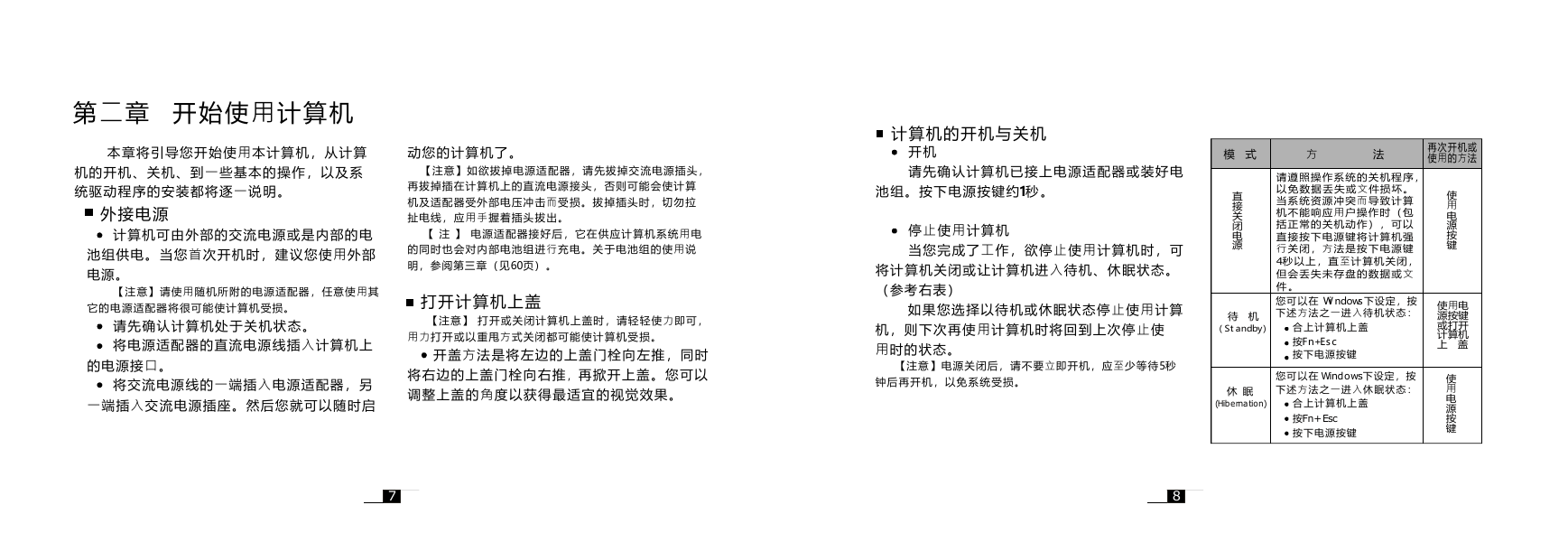

第二章开始使用计算机本章将引导您开始使用本计算机，从计算机的开机、关机、到一些基本的操作，以及系统驱动程序的安装都将逐一说明。外接电源计算机可由外部的交流电源或是内部的电池组供电。当您首次开机时，建议您使用外部电源。【】注意请使用随机所附的电源适配器，任意使用其它的电源适配器将很可能使计算机受损。请先确认计算机处于关机状态。将电源适配器的直流电源线插入计算机上的电源接口。将交流电源线的一端插入电源适配器，另一端插入交流电源插座。然后您就可以随时启动您的计算机了。【注意】如欲拔掉电源适配器，请先拔掉交流电源插头，再拔掉插在计算机上的直流电源接头，否则可能会使计算机及适配器受外部电压冲击而受损。拔掉插头时，切勿拉扯电线，应用手握着插头拔出。注】【电源适配器接好后，它在供应计算机系统用电的同时也会对内部电池组进行充电。关于电池组的使用说明，参阅第三章（见60页）。打开计算机上盖【注意】打开或关闭计算机上盖时，请轻轻使力即可，用力打开或以重甩方式关闭都可能使计算机受损。开盖方法是将左边的上盖门栓向左推，同时将右边的上盖门栓向右推再掀开上盖。您可以调整上盖的角度以获得最适宜的视觉效果。，计算机的开机与关机开机请先确认计算机已接上电源适配器或装好电池组。按下电源按键约秒。 1 停止使用计算机当您完成了工作，欲停止使用计算机时，可将计算机关闭或让计算机进入待机、休眠状态。（参考右表）如果您选择以待机或休眠状态停止使用计算机，则下次再使用计算机时将回到上次停止使用时的状态。【】注意电源关闭后，请不要立即开机，应至少等待5秒钟后再开机，以免系统受损。模式方法再次开机或使用的方法直接关闭电源待机 (Standby) 休眠 (Hibernation) 请遵照操作系统的关机程序，丢失或文件损坏。以免数据当系统资源冲突而导致计算机不能响应用户操作时（包括正常的关机动作），可以直接按下电源键将计算机强行关闭，方法是按下电源键 4 秒以上，直至计算机关闭，但会丢失未存盘的数据或文件。您可以在Windows下设定，按下述方法之一进入待机状态：合上计算机上盖按Fn+Esc 按下电源按键您可以在下设定，按下述方法之一进入休眠状态： Windows 合上计算机上盖按按下电源按键 Fn+Esc 使用电源按键使用电源按键或打开计算机上盖使用电源按键 7 8

使用键盘您的键盘除了拥有一般计算机键盘的标准键外，同时还具备笔记本电脑的特殊键。标准键可分为四大类：辅助控制键、光标控制键、数字键、功能键。辅助控制键按键说明 Control键通常必须配合其它键同时使用，其功能依使用中的软件而定。 Alternate 键通常必须配合其它键同时使用，其功能依使用中的软件而定。 Escape 键通常用来终止一个运行的过程。例如离开程序或取消某一动作，其功能依使用中的 EscFnWindo - 软件而定。是在配合键下，通过 ws 的电源管理设置成待机、休眠或关机功能。 Shift 键与字母键同时使用，可以转换大小写。它也可以配合其它键同时使用。其功能依使用中的软件而定。 Backspace键将光标往左移动一个位置，并删除该位置上的字符。 NumberLock 键为启用或取消（插入）功能，当输入字 InsertInsert 符时会覆盖插入位置的字符。键可以启用或取消数字键的锁定。灯亮时表示数字键已锁定（此键必须配合键使用）。 CapsLock 键用来开启或取消大写锁定功能。灯亮时表示大写已锁定。当您输入英文字母时，将全部显示为大写字母。 F n 光标控制键【】注光标（cursor）是指屏幕上特殊指针物，让您知道目前光标的位置所在。它的形状依软件而定，可能是一 “工”字形、短直或短横线、小方块等。光标控制键主要用于移动与编辑的目的。它们包括以下这些键：按键说明将光标往左移一个位置将光标往移一个位置右将光标往上移一行将光标往下移一行移至上一页移至下一页将光标移至某一行或某一份文件的起始处将光标移至一行或一份文件的结束处 Delete键删除光标右侧的字符并将下一字符往前移。 PauseBreak 键用来暂停屏幕的卷动。并非所有程序都可以使用此键。 Printscreen 序都可以使用此键。键为自动翻页功能。键用来抓取屏幕画面。并非所有程 Sys 9 10
