数据桢构成

发送桢

接收桢

读命令

例一

例二

写命令

例三

例四

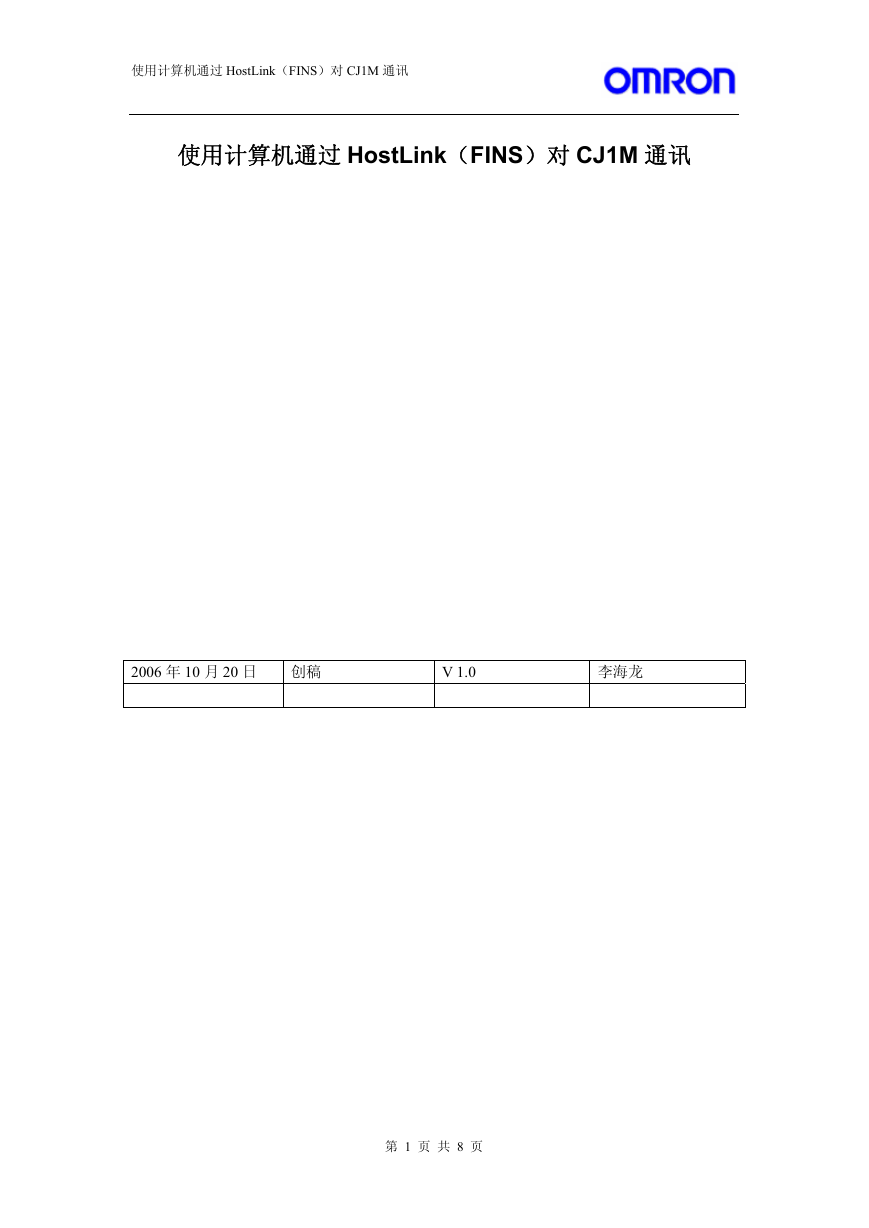

使用计算机通过 HostLink（FINS）对 CJ1M 通讯使用计算机通过 HostLink（FINS）对 CJ1M 通讯 2006 年 10 月 20 日创稿 V 1.0 李海龙第 1 页共 8 页

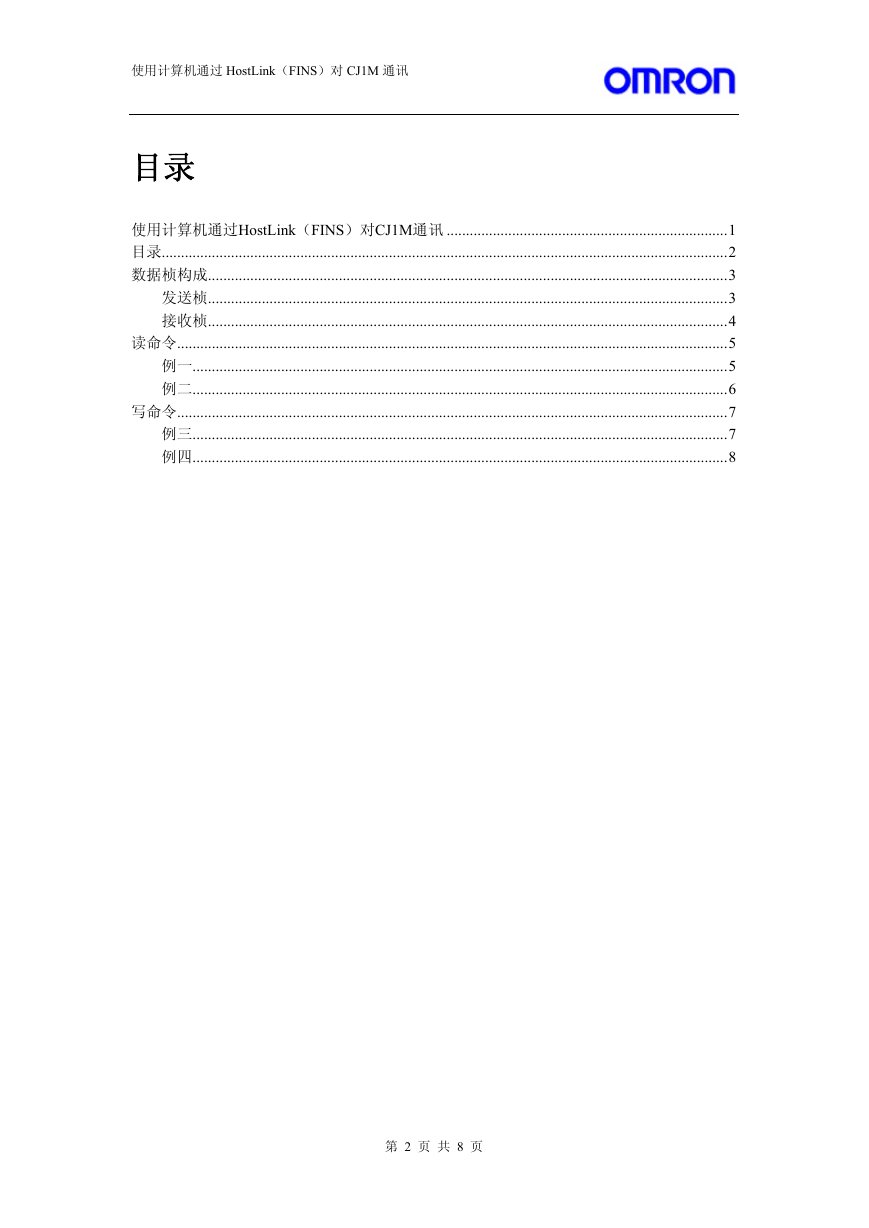

使用计算机通过 HostLink（FINS）对 CJ1M 通讯目录使用计算机通过HostLink（FINS）对CJ1M通讯 .........................................................................1 目录...................................................................................................................................................2 数据桢构成.......................................................................................................................................3 发送桢.......................................................................................................................................3 接收桢.......................................................................................................................................4 读命令...............................................................................................................................................5 例一...........................................................................................................................................5 例二...........................................................................................................................................6 写命令...............................................................................................................................................7 例三...........................................................................................................................................7 例四...........................................................................................................................................8 第 2 页共 8 页

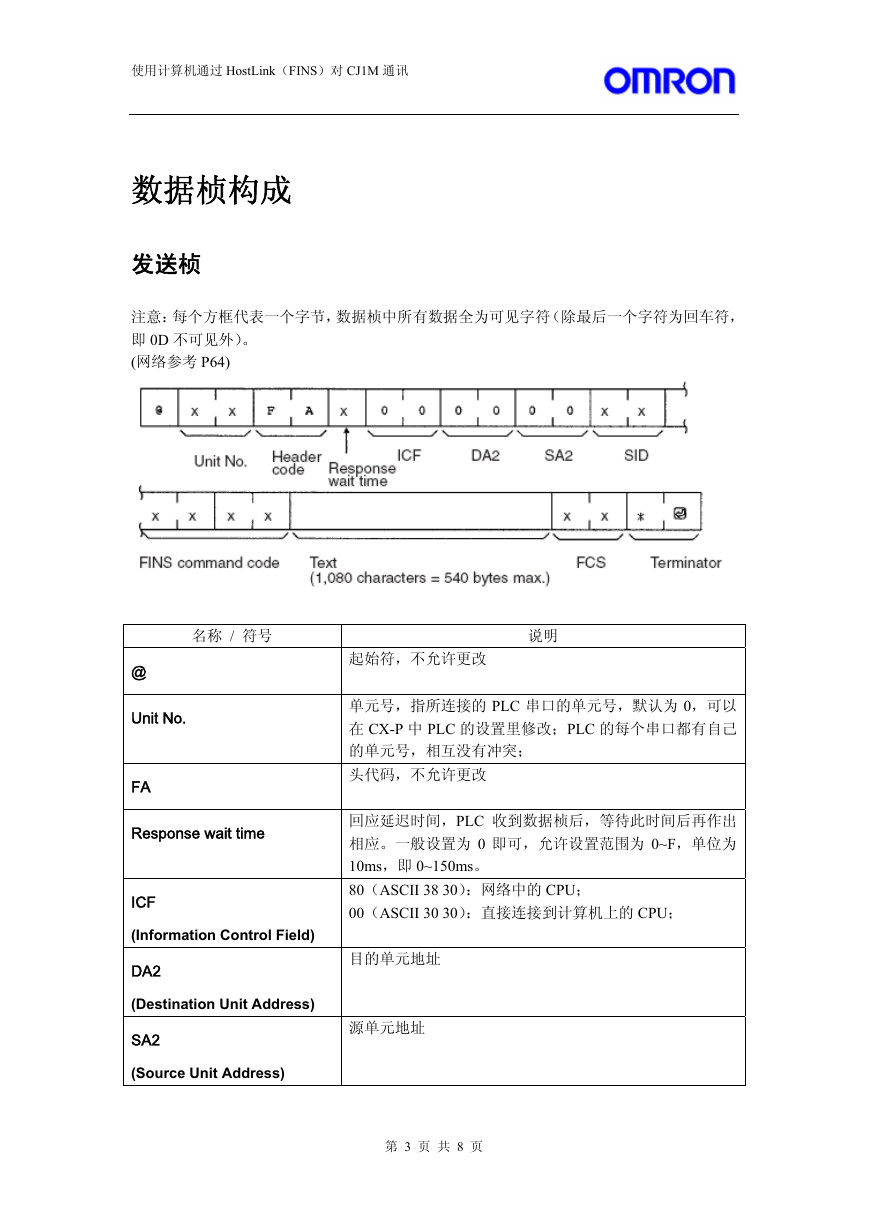

使用计算机通过 HostLink（FINS）对 CJ1M 通讯数据桢构成发送桢注意：每个方框代表一个字节，数据桢中所有数据全为可见字符（除最后一个字符为回车符，即 0D 不可见外）。 (网络参考 P64) @ Unit No. FA Response wait time ICF (Information Control Field) DA2 (Destination Unit Address) SA2 (Source Unit Address) 名称 / 符号说明起始符，不允许更改单元号，指所连接的 PLC 串口的单元号，默认为 0，可以在 CX-P 中 PLC 的设置里修改；PLC 的每个串口都有自己的单元号，相互没有冲突；头代码，不允许更改回应延迟时间，PLC 收到数据桢后，等待此时间后再作出相应。一般设置为 0 即可，允许设置范围为 0~F，单位为 10ms，即 0~150ms。 80（ASCII 38 30）：网络中的 CPU； 00（ASCII 30 30）：直接连接到计算机上的 CPU；目的单元地址源单元地址第 3 页共 8 页

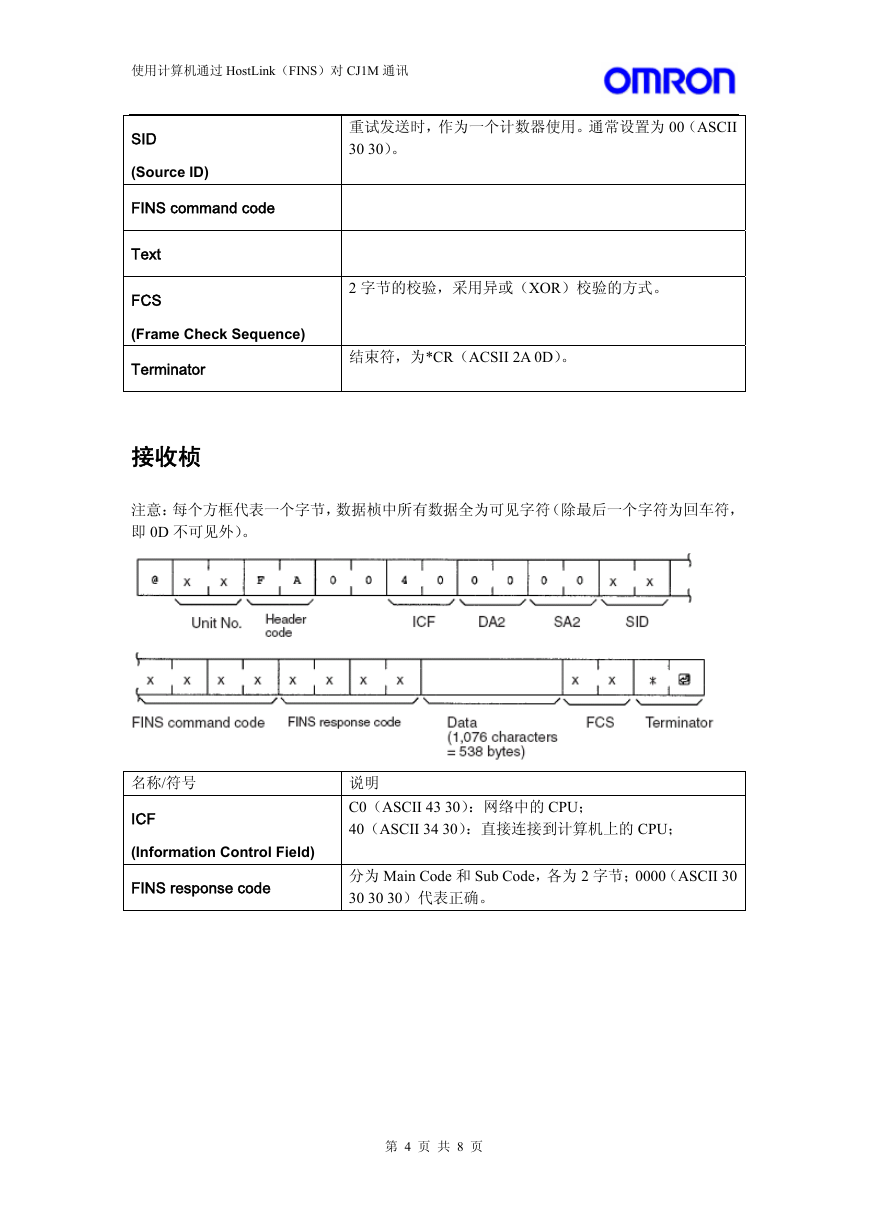

使用计算机通过 HostLink（FINS）对 CJ1M 通讯重试发送时，作为一个计数器使用。通常设置为 00（ASCII 30 30）。 2 字节的校验，采用异或（XOR）校验的方式。结束符，为*CR（ACSII 2A 0D）。 SID (Source ID) FINS command code Text FCS (Frame Check Sequence) Terminator 接收桢注意：每个方框代表一个字节，数据桢中所有数据全为可见字符（除最后一个字符为回车符，即 0D 不可见外）。说明 C0（ASCII 43 30）：网络中的 CPU； 40（ASCII 34 30）：直接连接到计算机上的 CPU；分为 Main Code 和 Sub Code，各为 2 字节；0000（ASCII 30 30 30 30）代表正确。名称/符号 ICF (Information Control Field) FINS response code 第 4 页共 8 页

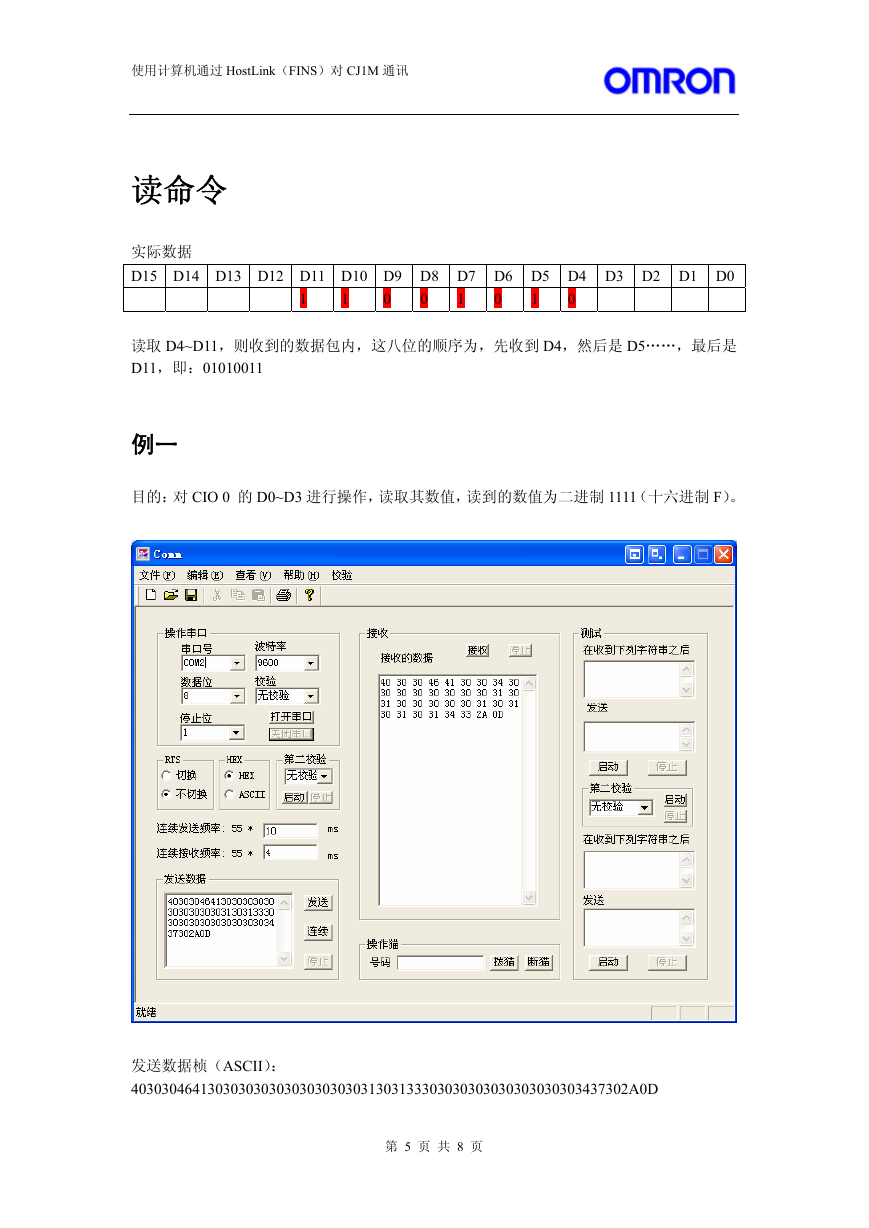

使用计算机通过 HostLink（FINS）对 CJ1M 通讯读命令实际数据 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 读取 D4~D11，则收到的数据包内，这八位的顺序为，先收到 D4，然后是 D5……，最后是 D11，即：01010011 1 1 1 0 0 0 1 0 例一目的：对 CIO 0 的 D0~D3 进行操作，读取其数值，读到的数值为二进制 1111（十六进制 F）。发送数据桢（ASCII）： 40303046413030303030303030303031303133303030303030303030303437302A0D 第 5 页共 8 页

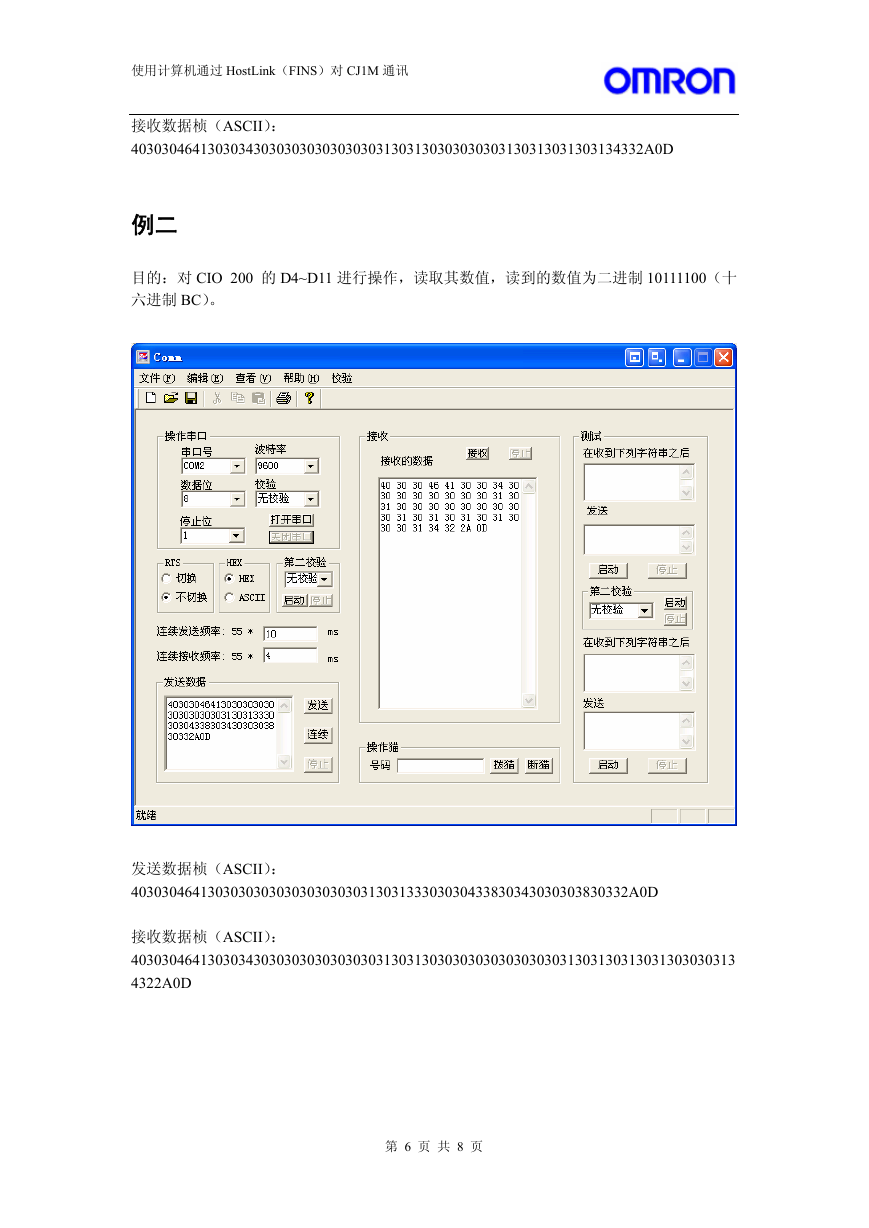

使用计算机通过 HostLink（FINS）对 CJ1M 通讯接收数据桢（ASCII）： 4030304641303034303030303030303031303130303030303130313031303134332A0D 例二目的：对 CIO 200 的 D4~D11 进行操作，读取其数值，读到的数值为二进制 10111100（十六进制 BC）。发送数据桢（ASCII）： 40303046413030303030303030303031303133303030433830343030303830332A0D 接收数据桢（ASCII）： 4030304641303034303030303030303031303130303030303030303031303130313031303030313 4322A0D 第 6 页共 8 页

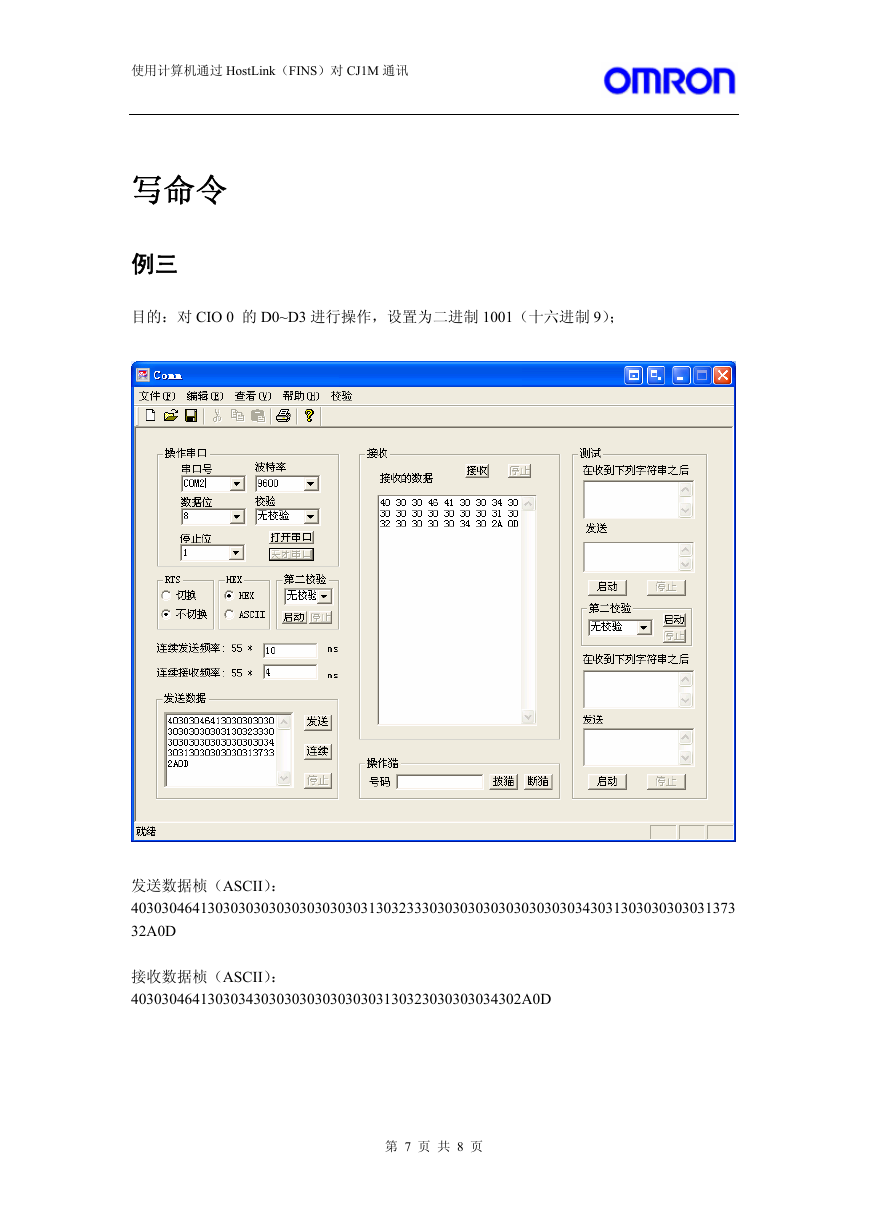

使用计算机通过 HostLink（FINS）对 CJ1M 通讯写命令例三目的：对 CIO 0 的 D0~D3 进行操作，设置为二进制 1001（十六进制 9）；发送数据桢（ASCII）： 4030304641303030303030303030303130323330303030303030303030343031303030303031373 32A0D 接收数据桢（ASCII）： 403030464130303430303030303030303130323030303034302A0D 第 7 页共 8 页

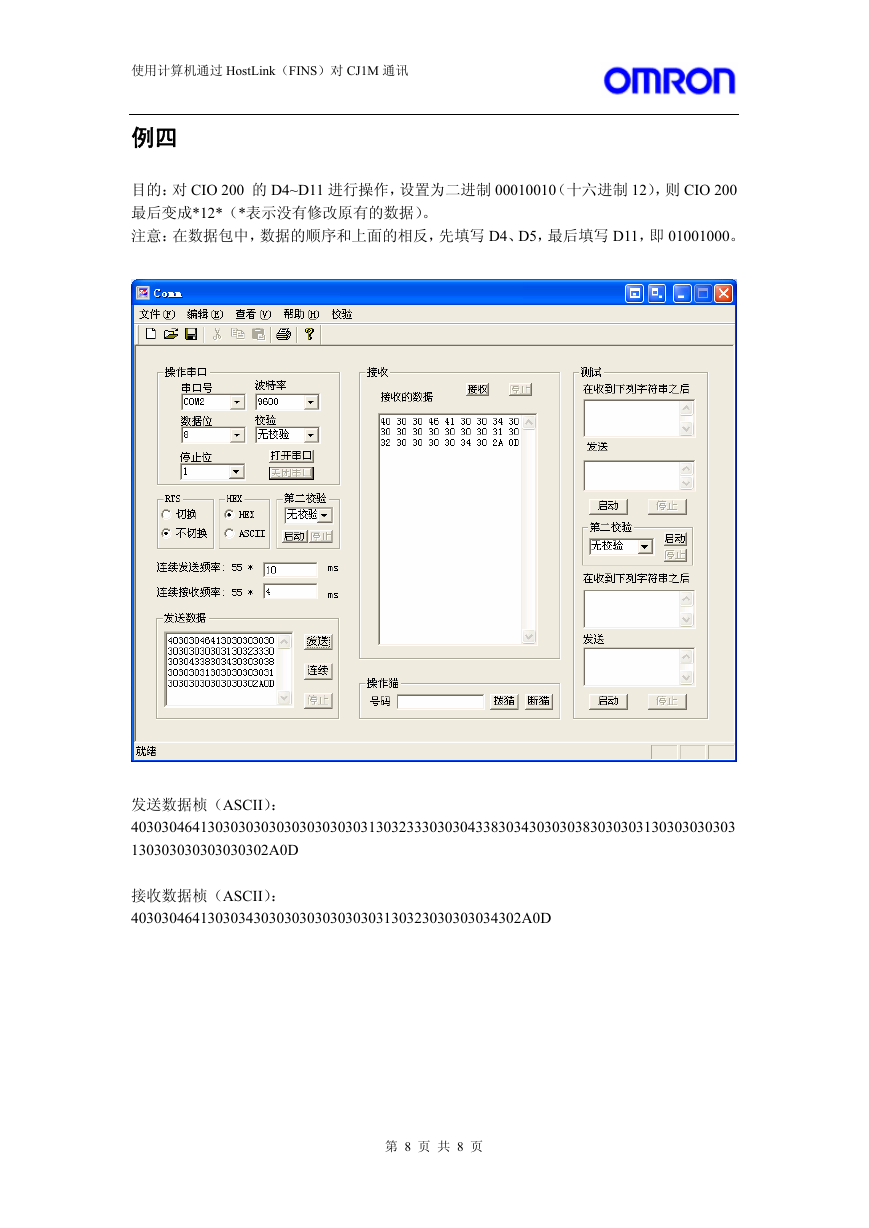

使用计算机通过 HostLink（FINS）对 CJ1M 通讯例四目的：对 CIO 200 的 D4~D11 进行操作，设置为二进制 00010010（十六进制 12），则 CIO 200 最后变成*12*（*表示没有修改原有的数据）。注意：在数据包中，数据的顺序和上面的相反，先填写 D4、D5，最后填写 D11，即 01001000。发送数据桢（ASCII）： 4030304641303030303030303030303130323330303043383034303030383030303130303030303 130303030303030302A0D 接收数据桢（ASCII）： 403030464130303430303030303030303130323030303034302A0D 第 8 页共 8 页
