飞刃 P67/H67

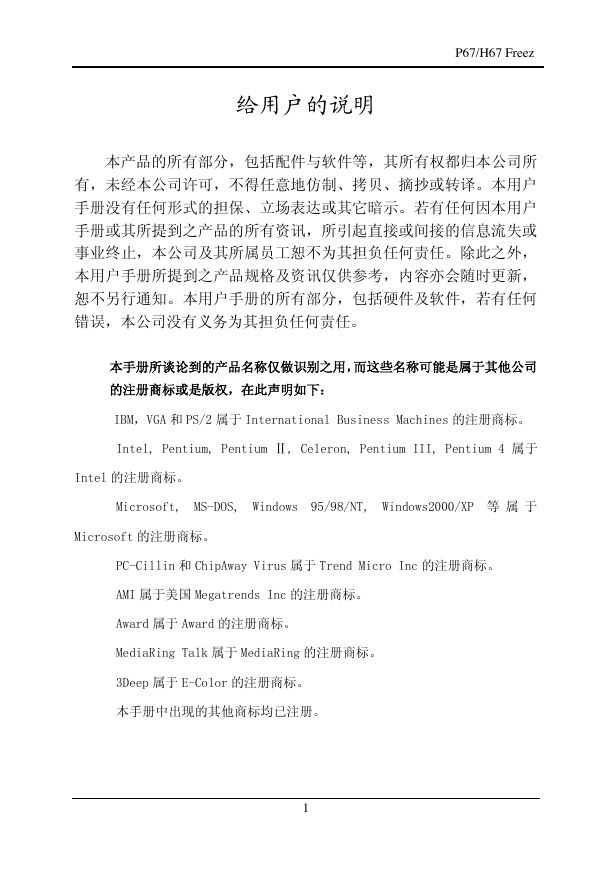

P67/H67 Freez 给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

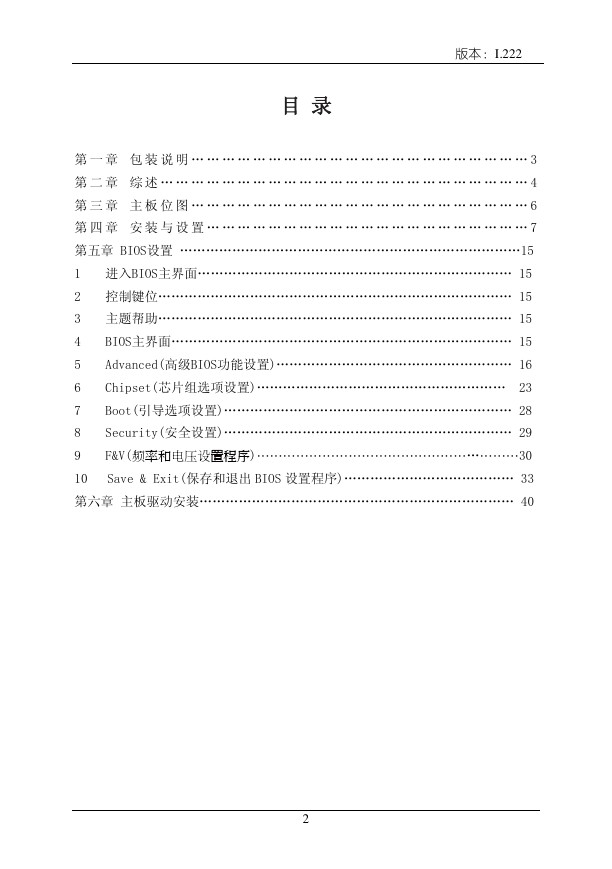

版本：I.222 目录第一章包装说明 „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ 3 第二章综述 „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ 4 第三章主板位图 „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ 6 第四章安装与设置 „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ 7 第五章 BIOS设置 „„„„„„„„„„„„„„„„„„„„„„„„„„15 1 进入BIOS主界面„„„„„„„„„„„„„„„„„„„„„„„„ 15 2 控制键位„„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 3 主题帮助„„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 4 5 6 7 8 9 BIOS主界面„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 Advanced(高级BIOS功能设置)„„„„„„„„„„„„„„„„„„ 16 Chipset(芯片组选项设置)„„„„„„„„„„„„„„„„„„„ 23 Boot(引导选项设置)„„„„„„„„„„„„„„„„„„„„„„ 28 Security(安全设置)„„„„„„„„„„„„„„„„„„„„„„ 29 F&V(频率和电压设置程序)…………………………………………„………30 10 Save & Exit(保存和退出 BIOS 设置程序)„„„„„„„„„„„„„ 33 第六章主板驱动安装„„„„„„„„„„„„„„„„„„„„„„„„ 40 2

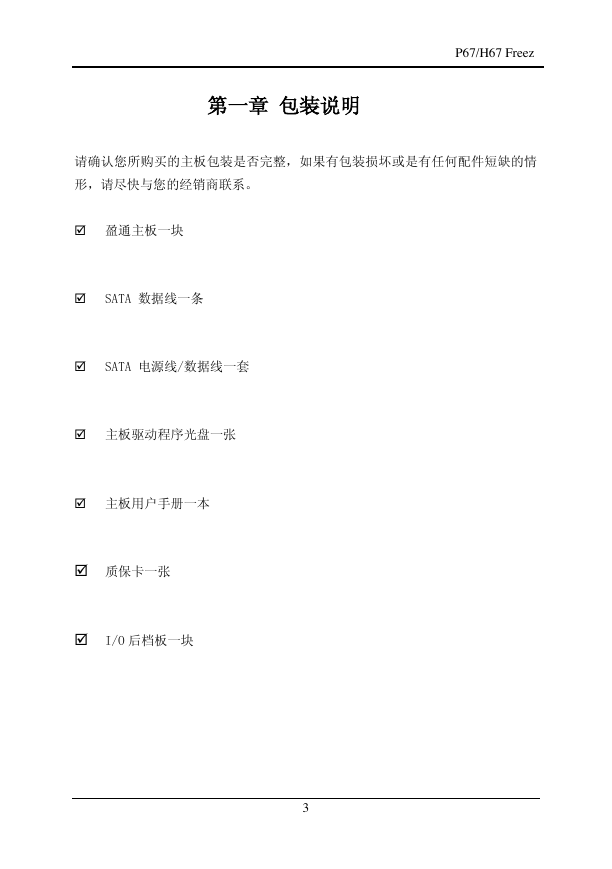

P67/H67 Freez 第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。  盈通主板一块  SATA 数据线一条  SATA 电源线/数据线一套  主板驱动程序光盘一张  主板用户手册一本  质保卡一张  I/O 后档板一块 3

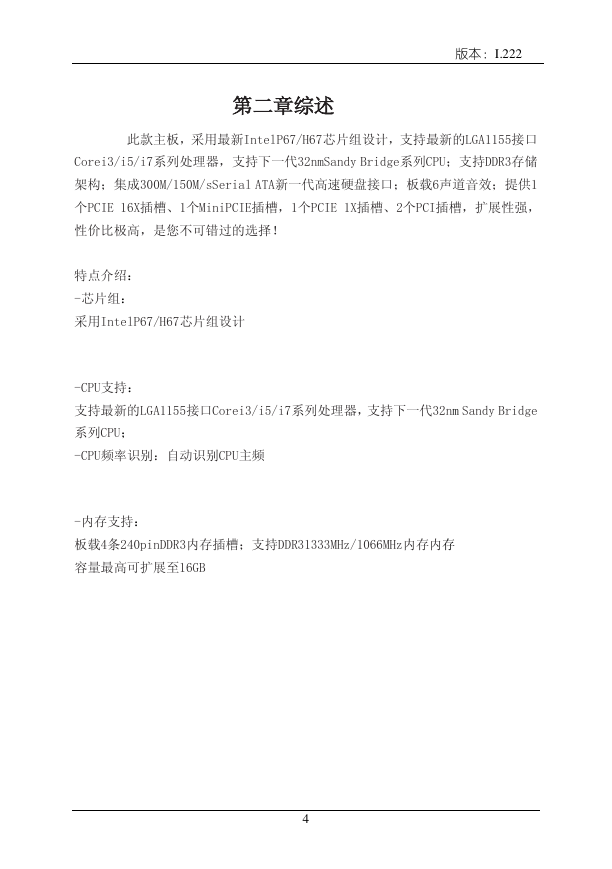

版本：I.222 第二章综述此款主板，采用最新IntelP67/H67芯片组设计，支持最新的LGA1155接口 Corei3/i5/i7系列处理器，支持下一代32nmSandy Bridge系列CPU；支持DDR3存储架构；集成300M/150M/sSerial ATA新一代高速硬盘接口；板载6声道音效；提供1 个PCIE 16X插槽、1个MiniPCIE插槽，1个PCIE 1X插槽、2个PCI插槽，扩展性强，性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用IntelP67/H67芯片组设计 -CPU支持：支持最新的LGA1155接口Corei3/i5/i7系列处理器，支持下一代32nm Sandy Bridge 系列CPU； -CPU频率识别：自动识别CPU主频 -内存支持：板载4条240pinDDR3内存插槽；支持DDR31333MHz/1066MHz内存内存容量最高可扩展至16GB 4

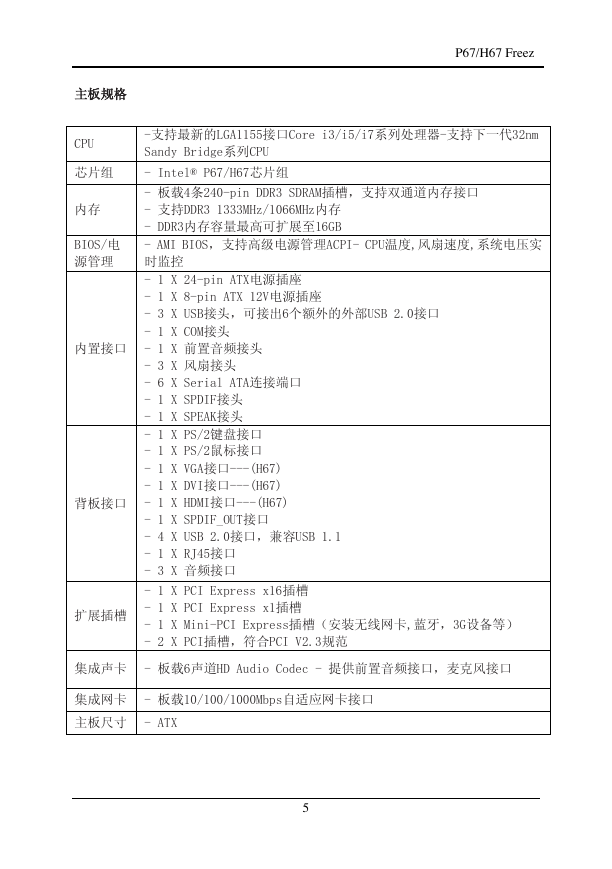

P67/H67 Freez 主板规格 CPU -支持最新的LGA1155接口Core i3/i5/i7系列处理器-支持下一代32nm Sandy Bridge系列CPU 芯片组 - Intel® P67/H67芯片组内存 BIOS/电源管理内置接口背板接口扩展插槽 - 板载4条240-pin DDR3 SDRAM插槽，支持双通道内存接口 - 支持DDR3 1333MHz/1066MHz内存 - DDR3内存容量最高可扩展至16GB - AMI BIOS，支持高级电源管理ACPI- CPU温度,风扇速度,系统电压实时监控 - 1 X 24-pin ATX电源插座 - 1 X 8-pin ATX 12V电源插座 - 3 X USB接头，可接出6个额外的外部USB 2.0接口 - 1 X COM接头 - 1 X 前置音频接头 - 3 X 风扇接头 - 6 X Serial ATA连接端口 - 1 X SPDIF接头 - 1 X SPEAK接头 - 1 X PS/2键盘接口 - 1 X PS/2鼠标接口 - 1 X VGA接口---(H67) - 1 X DVI接口---(H67) - 1 X HDMI接口---(H67) - 1 X SPDIF_OUT接口 - 4 X USB 2.0接口，兼容USB 1.1 - 1 X RJ45接口 - 3 X 音频接口 - 1 X PCI Express x16插槽 - 1 X PCI Express x1插槽 - 1 X Mini-PCI Express插槽（安装无线网卡,蓝牙，3G设备等） - 2 X PCI插槽，符合PCI V2.3规范集成声卡 - 板载6声道HD Audio Codec - 提供前置音频接口，麦克风接口集成网卡 - 板载10/100/1000Mbps自适应网卡接口主板尺寸 - ATX 5

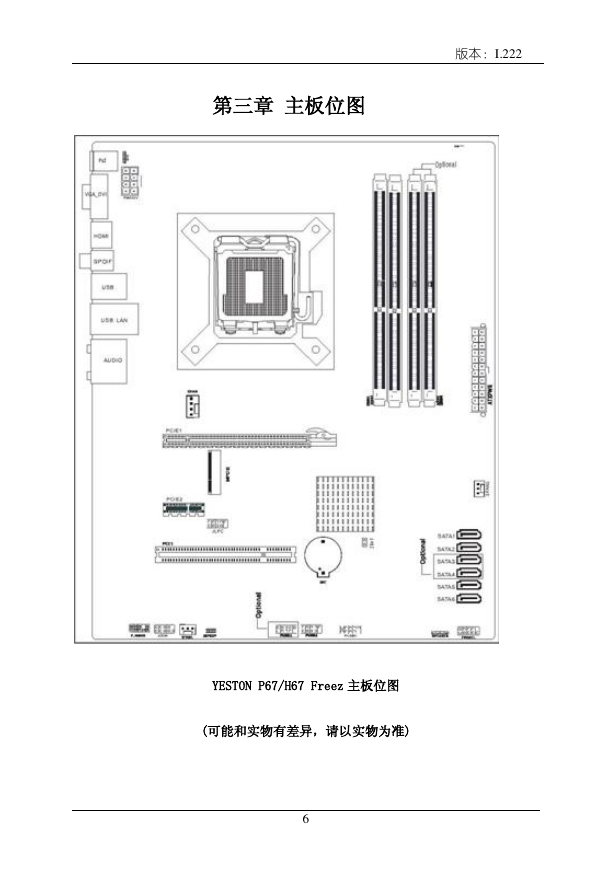

版本：I.222 第三章主板位图 YESTON P67/H67 Freez 主板位图 (可能和实物有差异，请以实物为准) 6

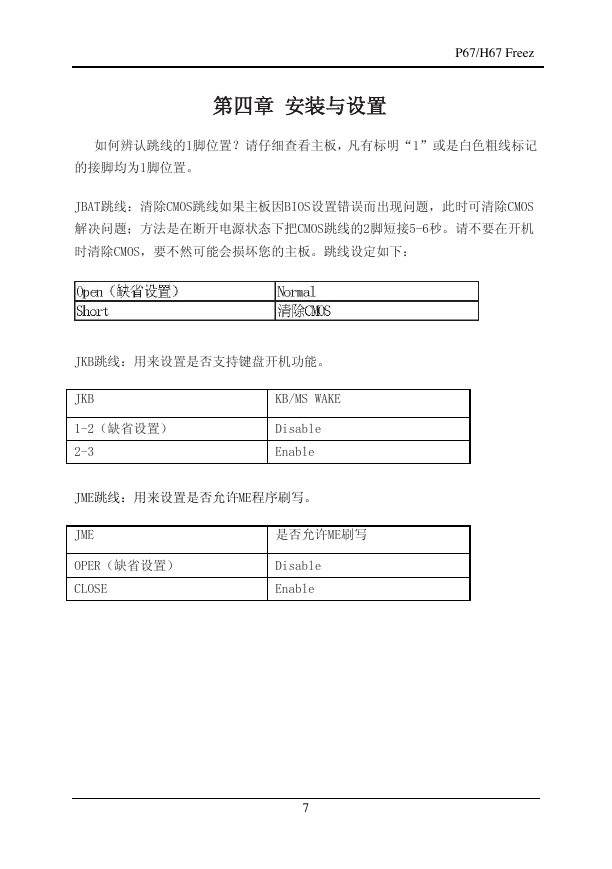

P67/H67 Freez 第四章安装与设置如何辨认跳线的1脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为1脚位置。 JBAT跳线：清除CMOS跳线如果主板因BIOS设置错误而出现问题，此时可清除CMOS 解决问题；方法是在断开电源状态下把CMOS跳线的2脚短接5-6秒。请不要在开机时清除CMOS，要不然可能会损坏您的主板。跳线设定如下： JKB跳线：用来设置是否支持键盘开机功能。 JKB 1-2（缺省设置） 2-3 KB/MS WAKE Disable Enable JME跳线：用来设置是否允许ME程序刷写。 JME 是否允许ME刷写 OPER（缺省设置） CLOSE Disable Enable 7
