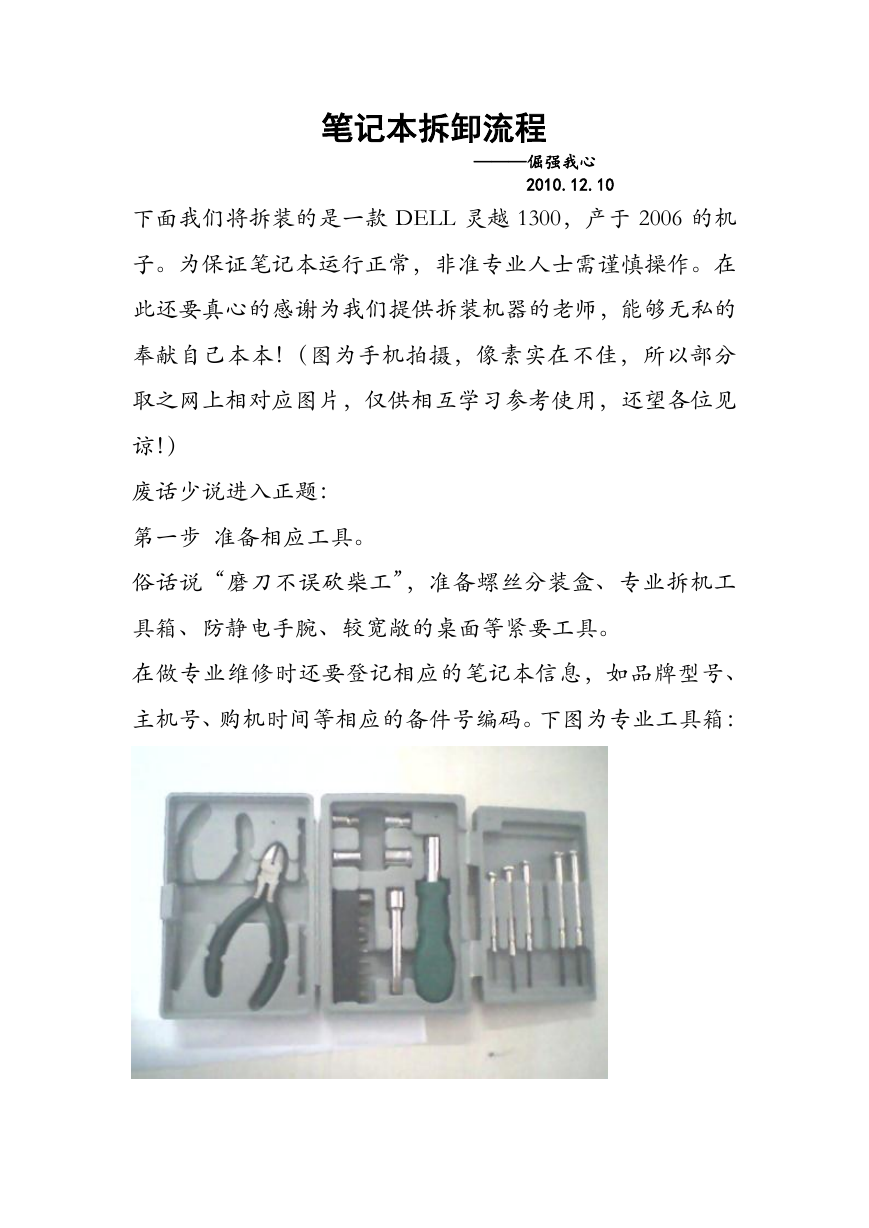

笔记本拆卸流程 ———倔强我心 2010.12.10 下面我们将拆装的是一款 DELL 灵越 1300，产于 2006 的机子。为保证笔记本运行正常，非准专业人士需谨慎操作。在此还要真心的感谢为我们提供拆装机器的老师，能够无私的奉献自己本本！（图为手机拍摄，像素实在不佳，所以部分取之网上相对应图片，仅供相互学习参考使用，还望各位见谅！）废话少说进入正题：第一步准备相应工具。俗话说“磨刀不误砍柴工”，准备螺丝分装盒、专业拆机工具箱、防静电手腕、较宽敞的桌面等紧要工具。在做专业维修时还要登记相应的笔记本信息，如品牌型号、主机号、购机时间等相应的备件号编码。下图为专业工具箱：

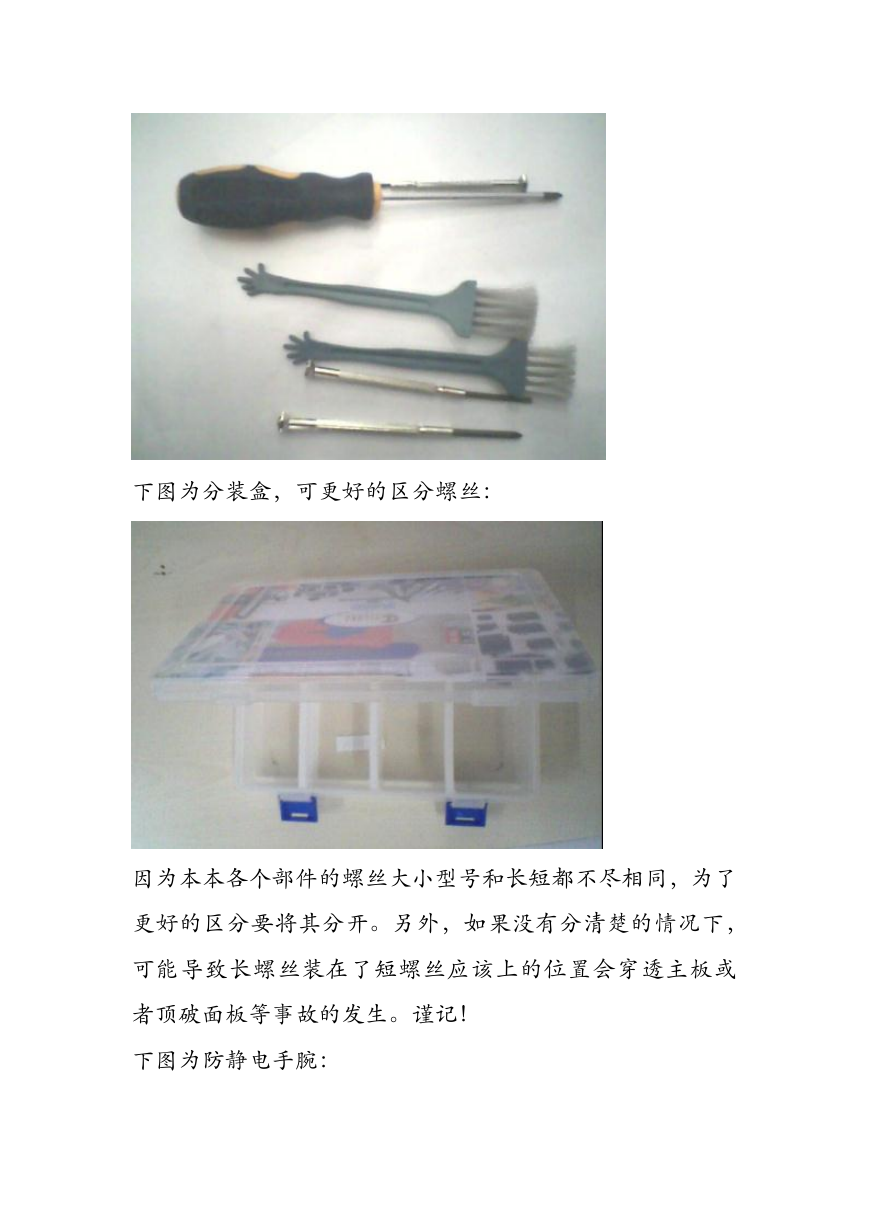

下图为分装盒，可更好的区分螺丝：因为本本各个部件的螺丝大小型号和长短都不尽相同，为了更好的区分要将其分开。另外，如果没有分清楚的情况下，可能导致长螺丝装在了短螺丝应该上的位置会穿透主板或者顶破面板等事故的发生。谨记！下图为防静电手腕：

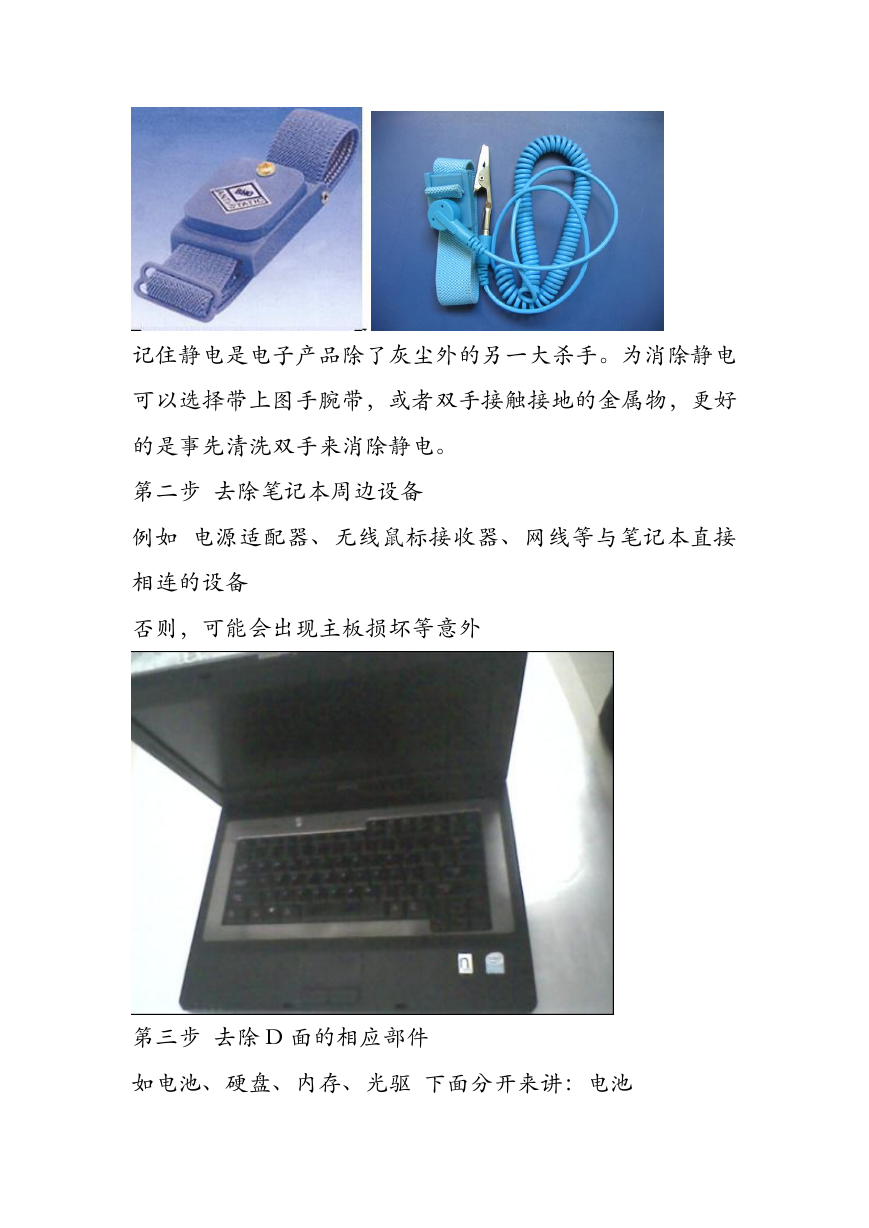

记住静电是电子产品除了灰尘外的另一大杀手。为消除静电可以选择带上图手腕带，或者双手接触接地的金属物，更好的是事先清洗双手来消除静电。第二步去除笔记本周边设备例如电源适配器、无线鼠标接收器、网线等与笔记本直接相连的设备否则，可能会出现主板损坏等意外第三步去除 D 面的相应部件如电池、硬盘、内存、光驱下面分开来讲：电池

在拆电池之前会在 D 面有一卡扣解锁后就可以取下电池了硬盘：在标红出会有一个暗藏螺丝，卸下之后就可以把硬盘朝尾部与桌面成 45 度取出内存：

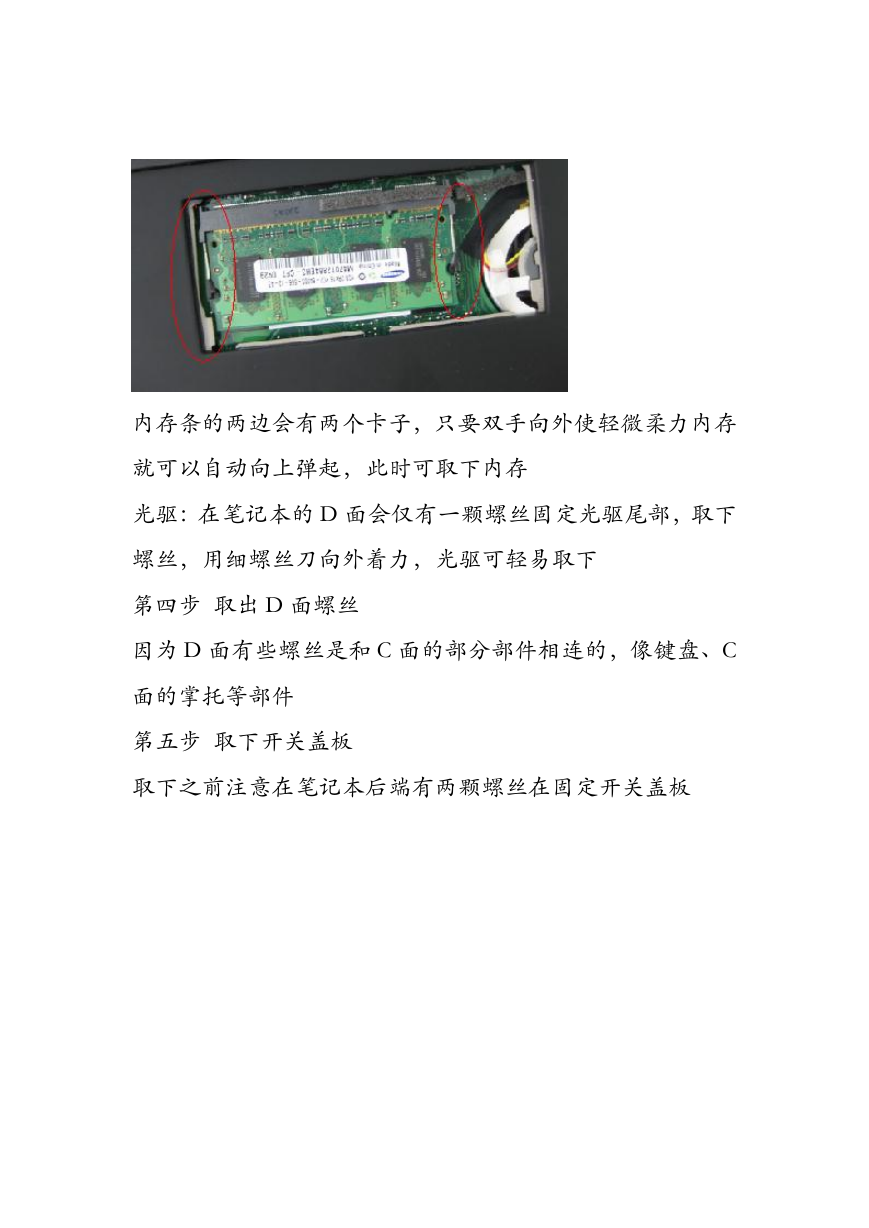

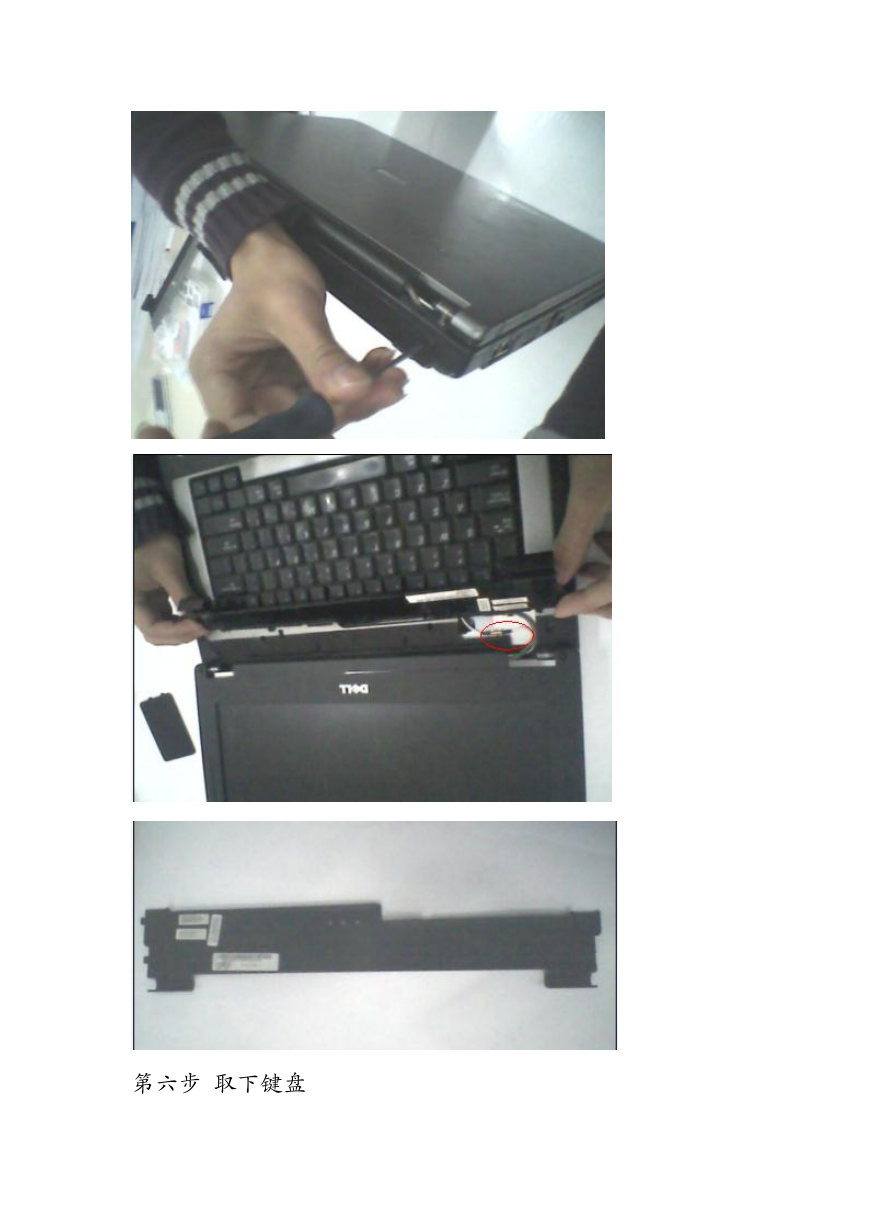

内存条的两边会有两个卡子，只要双手向外使轻微柔力内存就可以自动向上弹起，此时可取下内存光驱：在笔记本的 D 面会仅有一颗螺丝固定光驱尾部，取下螺丝，用细螺丝刀向外着力，光驱可轻易取下第四步取出 D 面螺丝因为 D 面有些螺丝是和 C 面的部分部件相连的，像键盘、C 面的掌托等部件第五步取下开关盖板取下之前注意在笔记本后端有两颗螺丝在固定开关盖板

第六步取下键盘

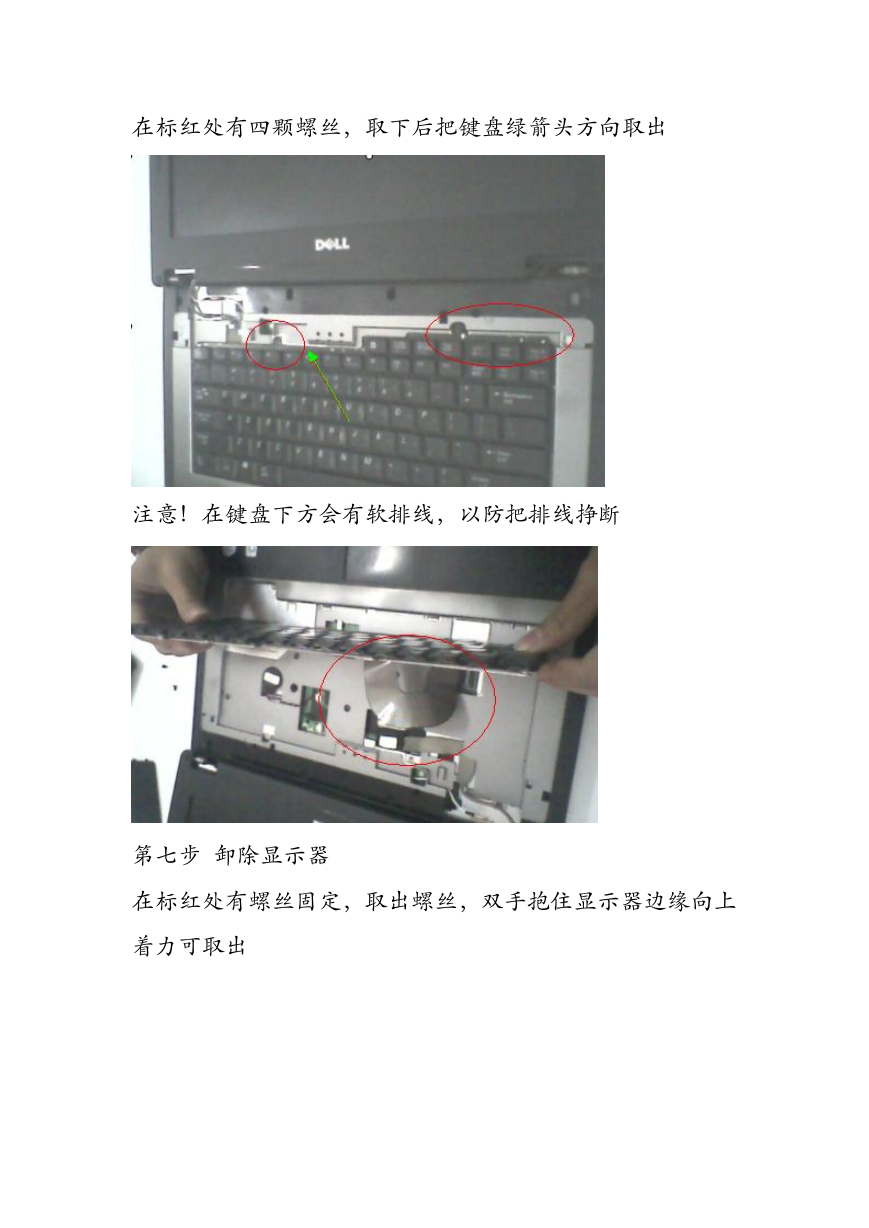

在标红处有四颗螺丝，取下后把键盘绿箭头方向取出注意！在键盘下方会有软排线，以防把排线挣断第七步卸除显示器在标红处有螺丝固定，取出螺丝，双手抱住显示器边缘向上着力可取出

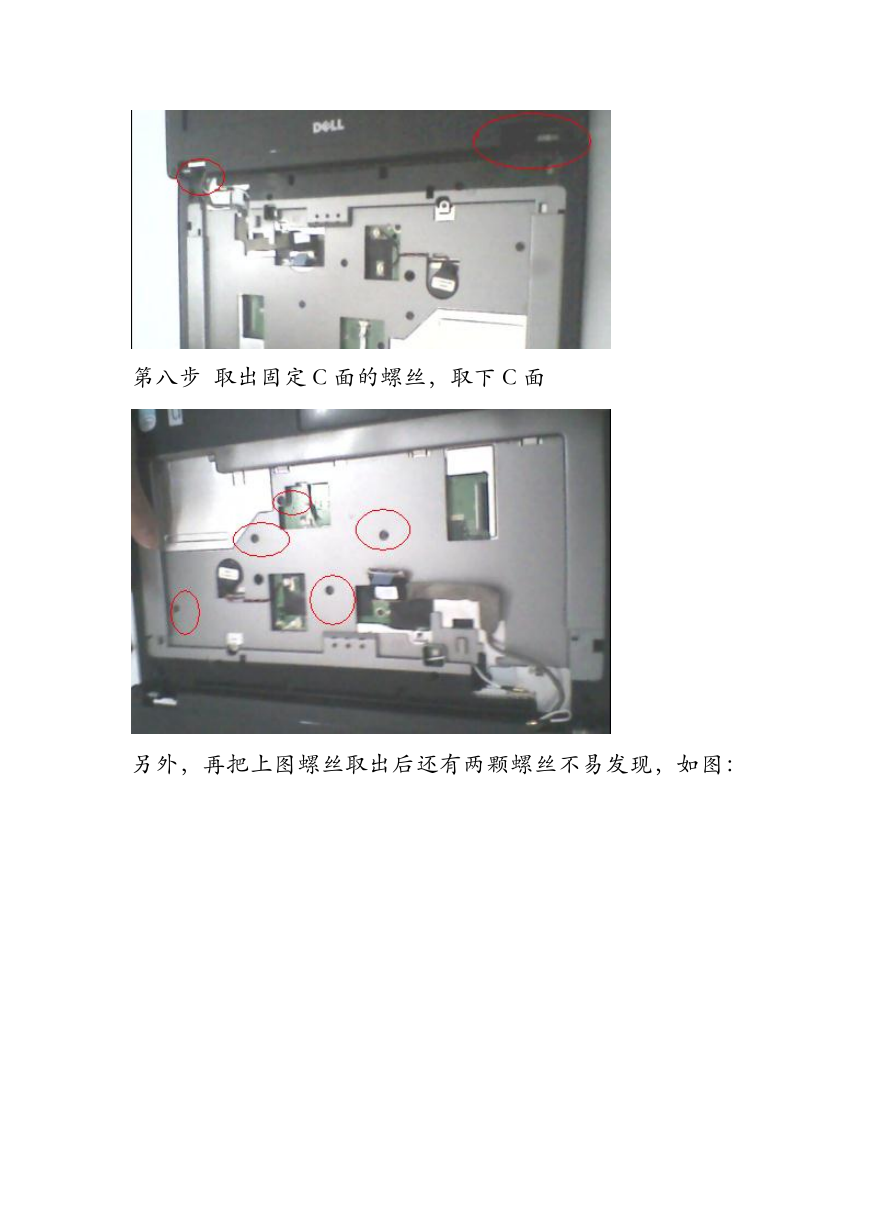

第八步取出固定 C 面的螺丝，取下 C 面另外，再把上图螺丝取出后还有两颗螺丝不易发现，如图：
