    IxChariot使用手册
    一、IxChariot软件的介绍
    1、软件功能
    2、软件内容
    二、IxChariot软件的使用
    1、初始界面
    2、软件使用说明
    2.1控制台界面
    2.2应用实例
    3、测试脚本分析
    4、测试结果分析
    IxChariot 使用手册

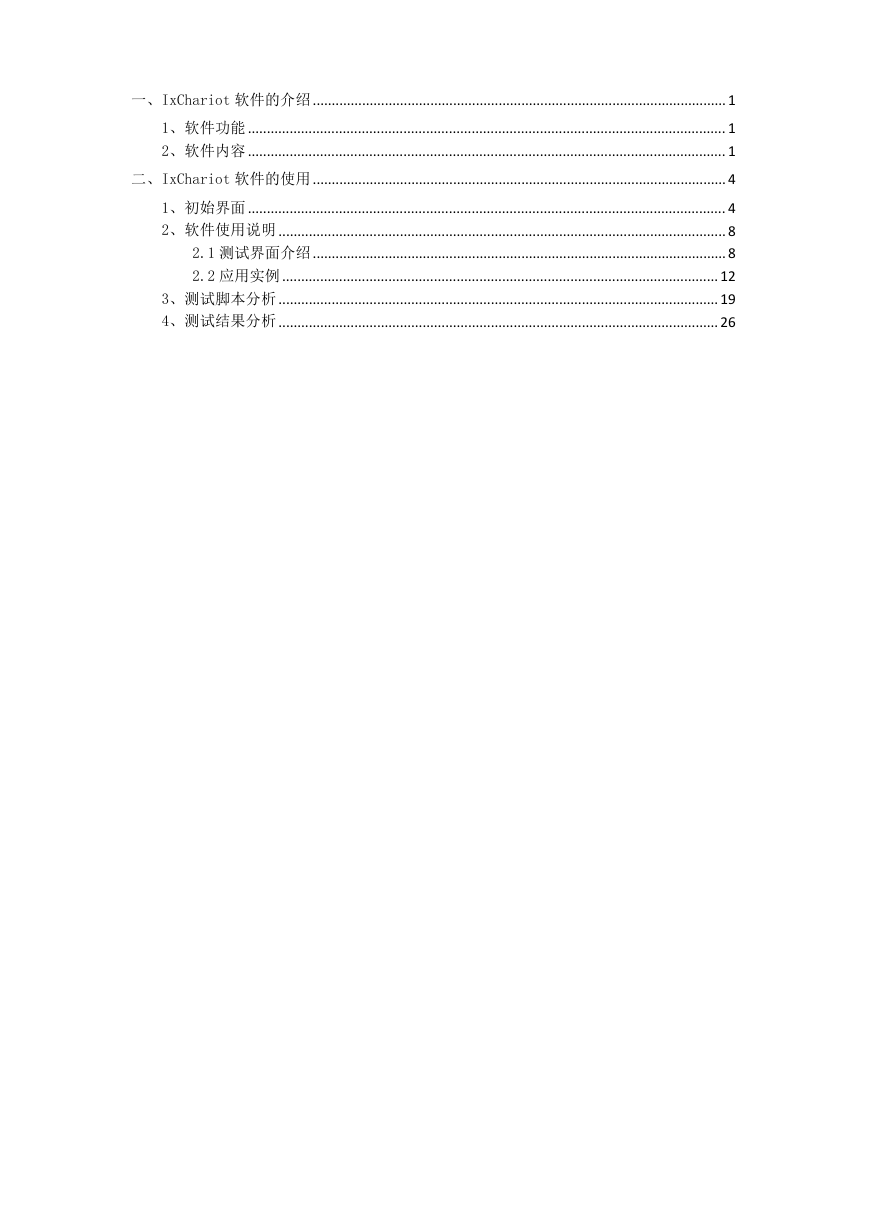

    一、IxChariot 软件的介绍............................................................................................................. 1 1、软件功能 .............................................................................................................................. 1 2、软件内容 .............................................................................................................................. 1 二、IxChariot 软件的使用............................................................................................................. 4 1、初始界面 .............................................................................................................................. 4 2、软件使用说明 ...................................................................................................................... 8 2.1 测试界面介绍............................................................................................................. 8 2.2 应用实例................................................................................................................... 12 3、测试脚本分析 .................................................................................................................... 19 4、测试结果分析 .................................................................................................................... 26

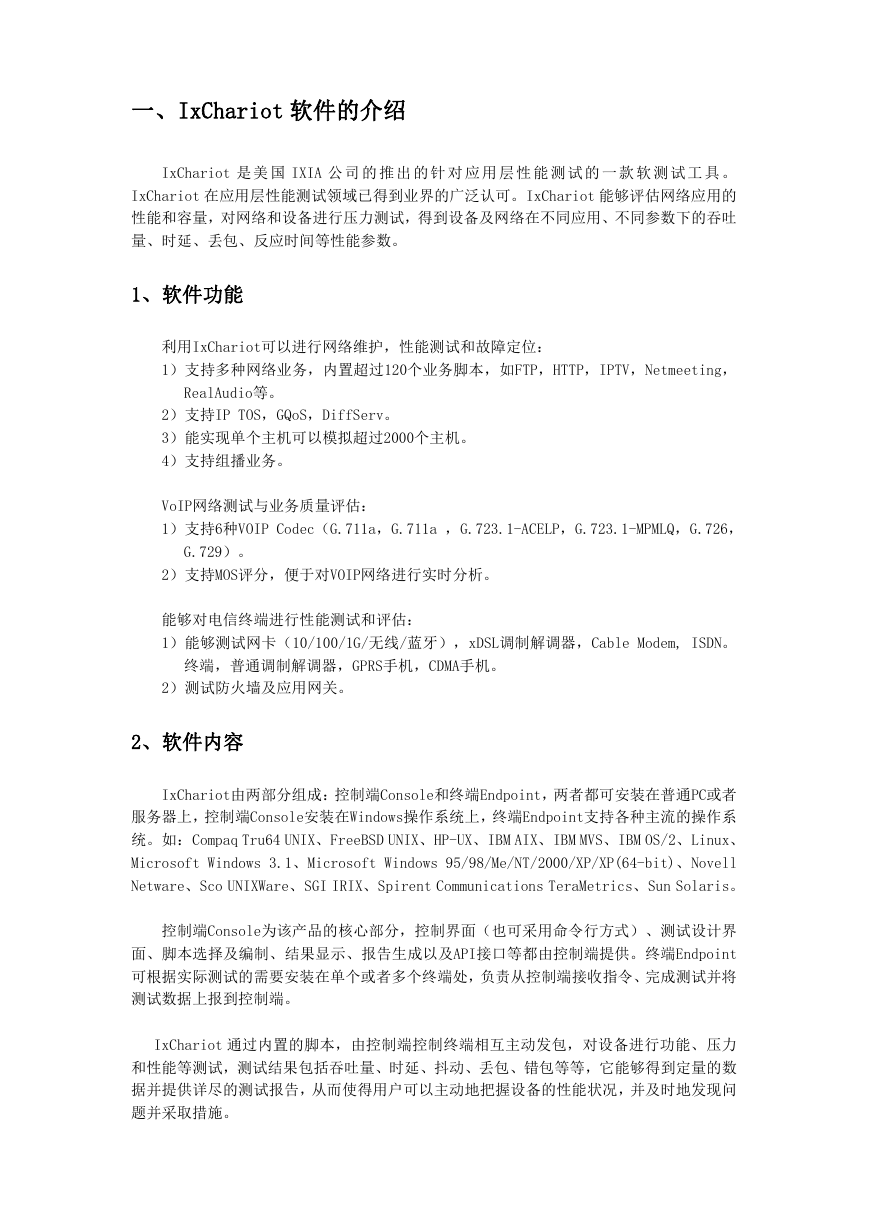

    一、IxChariot 软件的介绍 IxChariot 是 美 国 IXIA 公 司 的 推 出 的 针 对 应 用 层 性 能 测 试 的 一 款 软 测 试 工 具 。 IxChariot 在应用层性能测试领域已得到业界的广泛认可。IxChariot 能够评估网络应用的 性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐 量、时延、丢包、反应时间等性能参数。 1、软件功能 利用IxChariot可以进行网络维护，性能测试和故障定位： 1）支持多种网络业务，内置超过120个业务脚本，如FTP，HTTP，IPTV，Netmeeting， RealAudio等。 2）支持IP TOS，GQoS，DiffServ。 3）能实现单个主机可以模拟超过2000个主机。 4）支持组播业务。 VoIP网络测试与业务质量评估： 1）支持6种VOIP Codec（G.711a，G.711a ，G.723.1-ACELP，G.723.1-MPMLQ，G.726， G.729）。 2）支持MOS评分，便于对VOIP网络进行实时分析。 能够对电信终端进行性能测试和评估： 1）能够测试网卡（10/100/1G/无线/蓝牙），xDSL调制解调器，Cable Modem, ISDN。 终端，普通调制解调器，GPRS手机，CDMA手机。 2）测试防火墙及应用网关。 2、软件内容 IxChariot由两部分组成：控制端Console和终端Endpoint，两者都可安装在普通PC或者 服务器上，控制端Console安装在Windows操作系统上，终端Endpoint支持各种主流的操作系 统。如：Compaq Tru64 UNIX、FreeBSD UNIX、HP-UX、IBM AIX、IBM MVS、IBM OS/2、Linux、 Microsoft Windows 3.1、Microsoft Windows 95/98/Me/NT/2000/XP/XP(64-bit)、Novell Netware、Sco UNIXWare、SGI IRIX、Spirent Communications TeraMetrics、Sun Solaris。 控制端Console为该产品的核心部分，控制界面（也可采用命令行方式）、测试设计界 面、脚本选择及编制、结果显示、报告生成以及API接口等都由控制端提供。终端Endpoint 可根据实际测试的需要安装在单个或者多个终端处，负责从控制端接收指令、完成测试并将 测试数据上报到控制端。 IxChariot 通过内置的脚本，由控制端控制终端相互主动发包，对设备进行功能、压力 和性能等测试，测试结果包括吞吐量、时延、抖动、丢包、错包等等，它能够得到定量的数 据并提供详尽的测试报告，从而使得用户可以主动地把握设备的性能状况，并及时地发现问 题并采取措施。

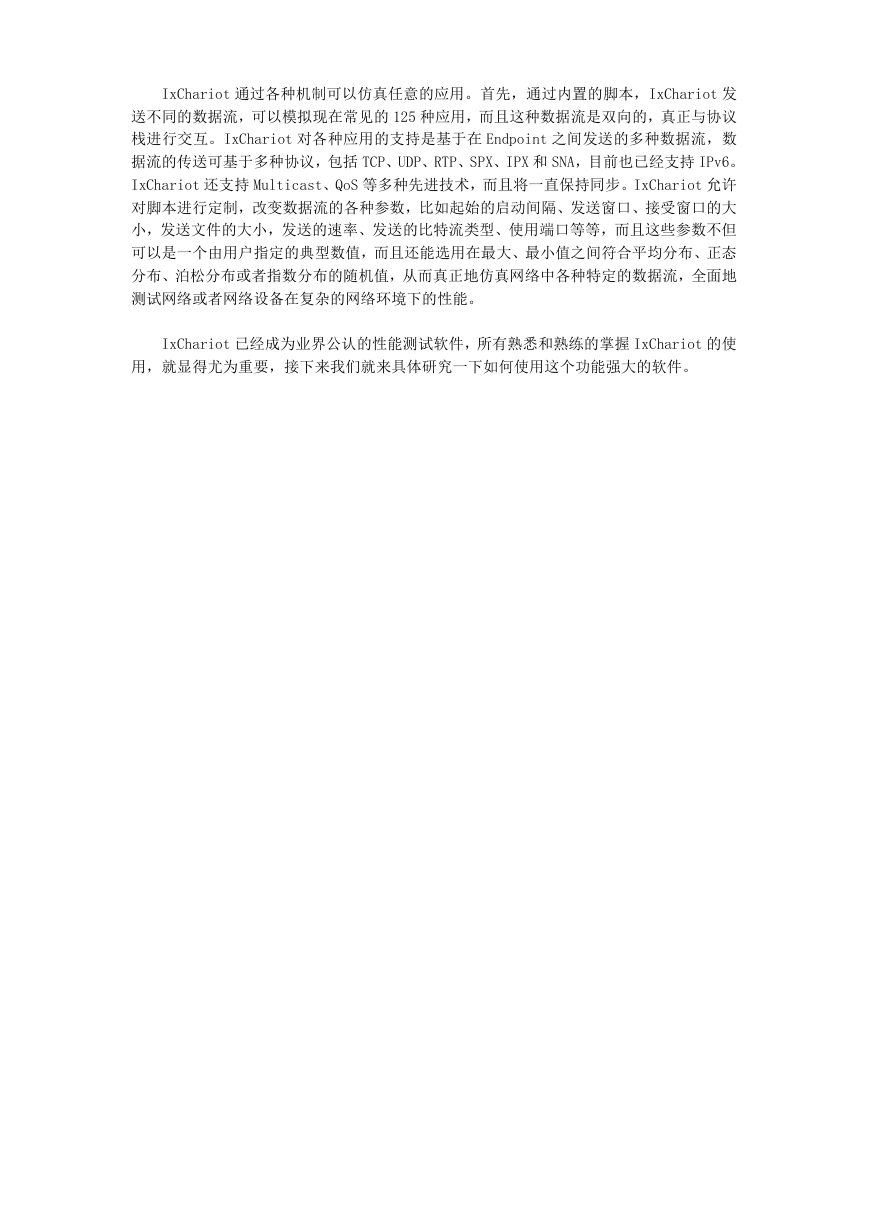

    IxChariot 通过各种机制可以仿真任意的应用。首先，通过内置的脚本，IxChariot 发 送不同的数据流，可以模拟现在常见的 125 种应用，而且这种数据流是双向的，真正与协议 栈进行交互。IxChariot 对各种应用的支持是基于在 Endpoint 之间发送的多种数据流，数 据流的传送可基于多种协议，包括 TCP、UDP、RTP、SPX、IPX 和 SNA，目前也已经支持 IPv6。 IxChariot 还支持 Multicast、QoS 等多种先进技术，而且将一直保持同步。IxChariot 允许 对脚本进行定制，改变数据流的各种参数，比如起始的启动间隔、发送窗口、接受窗口的大 小，发送文件的大小，发送的速率、发送的比特流类型、使用端口等等，而且这些参数不但 可以是一个由用户指定的典型数值，而且还能选用在最大、最小值之间符合平均分布、正态 分布、泊松分布或者指数分布的随机值，从而真正地仿真网络中各种特定的数据流，全面地 测试网络或者网络设备在复杂的网络环境下的性能。 IxChariot 已经成为业界公认的性能测试软件，所有熟悉和熟练的掌握 IxChariot 的使 用，就显得尤为重要，接下来我们就来具体研究一下如何使用这个功能强大的软件。

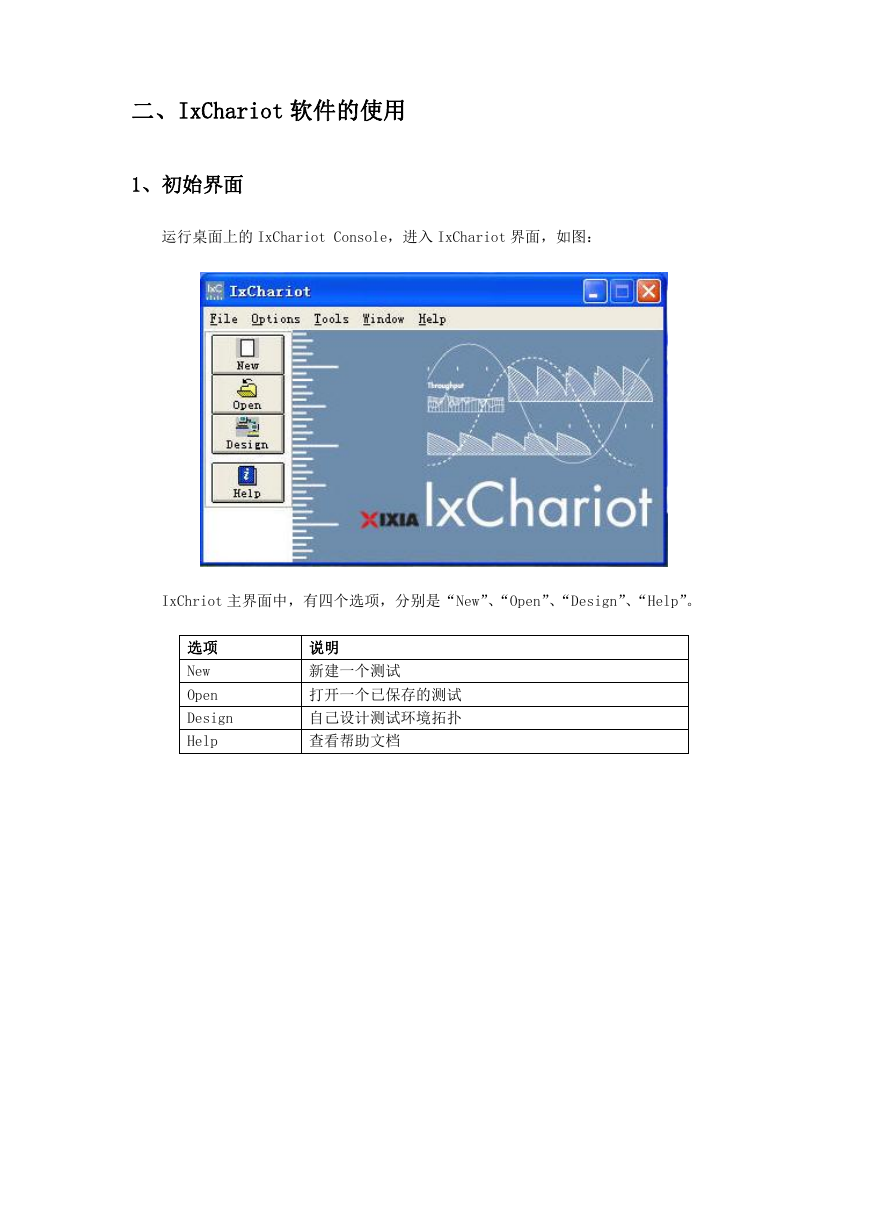

    二、IxChariot 软件的使用 1、初始界面 运行桌面上的 IxChariot Console，进入 IxChariot 界面，如图： IxChriot 主界面中，有四个选项，分别是“New”、“Open”、“Design”、“Help”。 选项 New Open Design Help 说明 新建一个测试 打开一个已保存的测试 自己设计测试环境拓扑 查看帮助文档

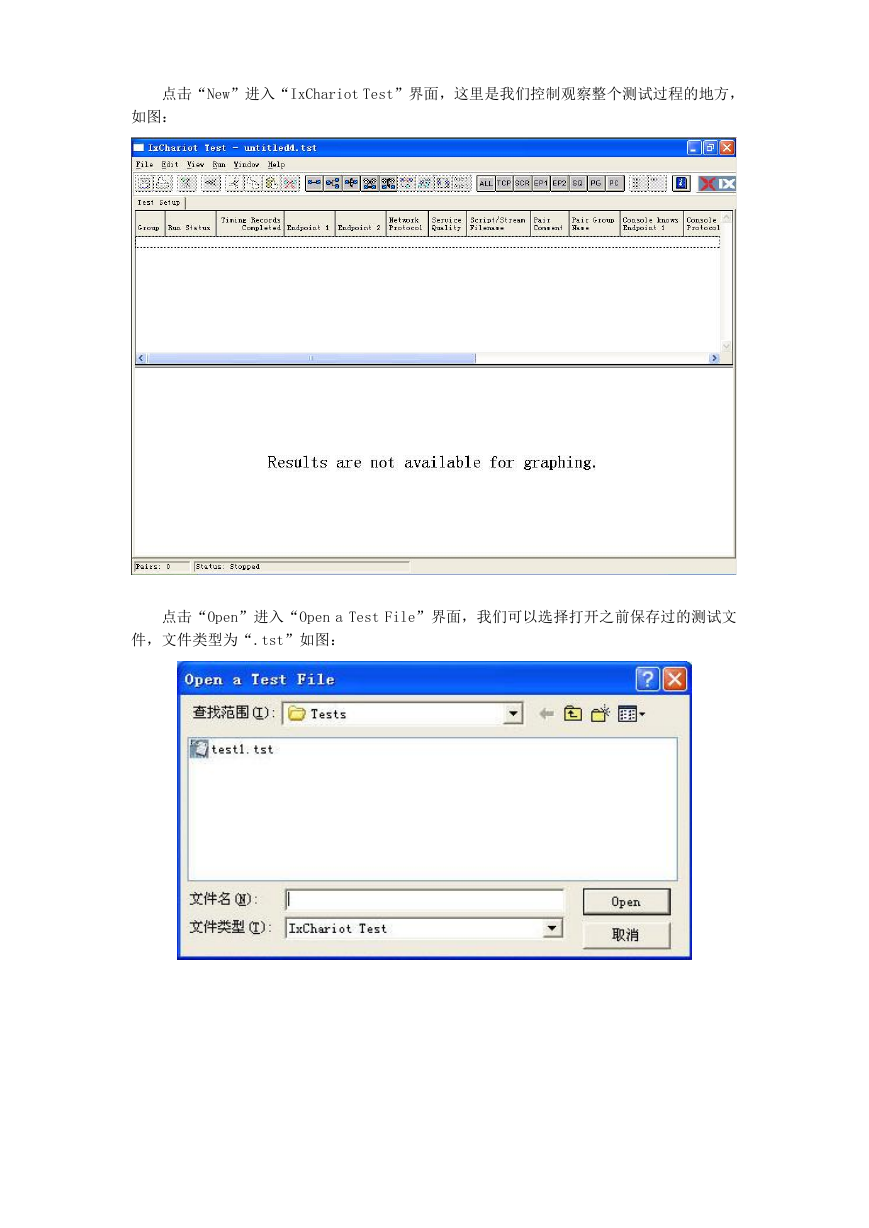

    点击“New”进入“IxChariot Test”界面，这里是我们控制观察整个测试过程的地方， 如图： 点击“Open”进入“Open a Test File”界面，我们可以选择打开之前保存过的测试文 件，文件类型为“.tst”如图：

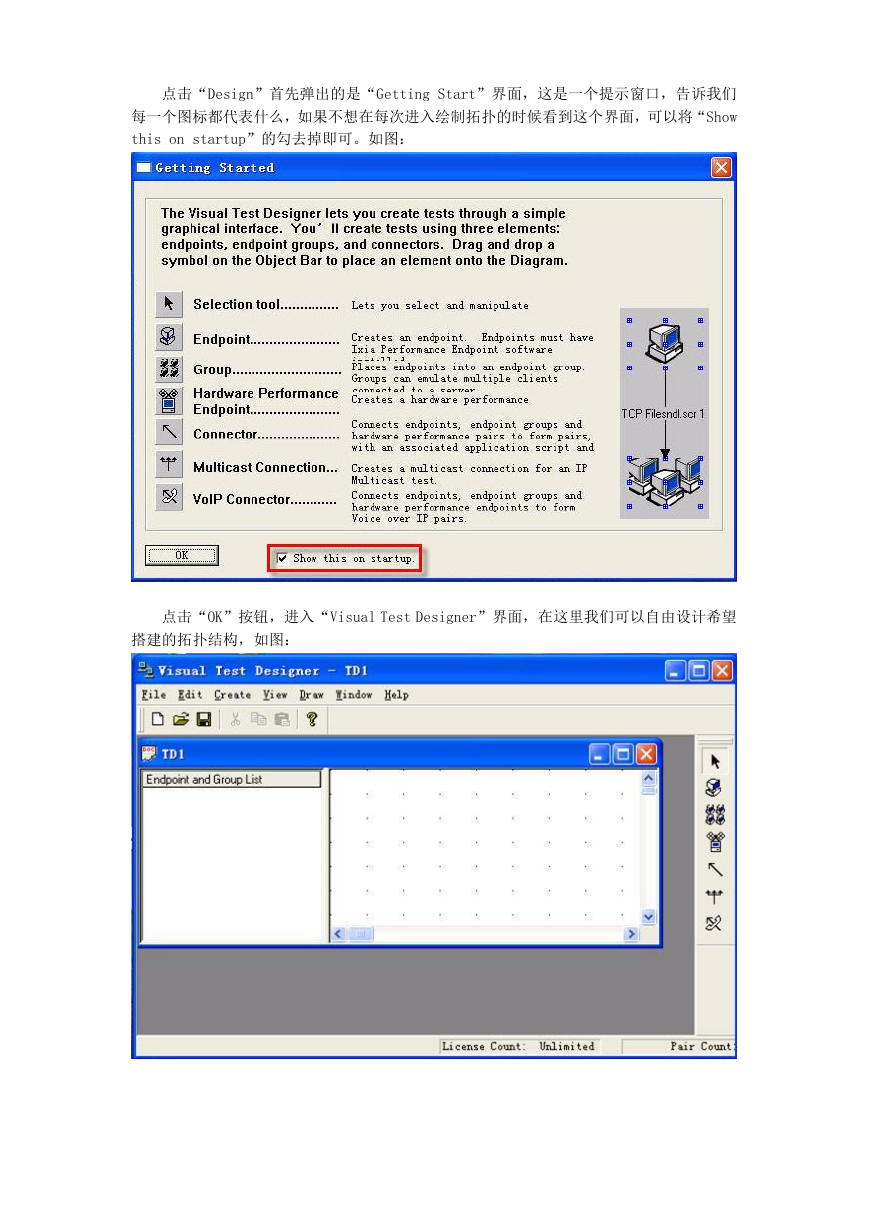

    点击“Design”首先弹出的是“Getting Start”界面，这是一个提示窗口，告诉我们 每一个图标都代表什么，如果不想在每次进入绘制拓扑的时候看到这个界面，可以将“Show this on startup”的勾去掉即可。如图： 点击“OK”按钮，进入“Visual Test Designer”界面，在这里我们可以自由设计希望 搭建的拓扑结构，如图：
    搭建成功后，我们可以点击鼠标右键，在弹出的快捷菜单里，选择“Export to IxChariot Test”，将本次搭建的拓扑直接保存为一次空白的测试结果，然后点击“Open”打开后，点 击“Run”运行即可得出真正的测试结果；或者选择“Export and Launch IxChariot”直接 导出保存后运行本次测试。除此之外，我们还可以对本次所搭建的拓扑进行直接保存，选择 文件菜单“File”下的“Save”或者“Save as”，将本次的拓扑保存为一个“.xml”格式的 文件，这个文件允许我们再次的打开拓扑，进行编辑修改等操作。 点击“Help”进入“ChariotHelp”界面，通过目录，我们可以查询到希望了解到的帮 助信息，如图：
