2016年山东青岛科技大学电路考研真题.doc

发布时间：2022-09-16 发布人：admin 分类：说明书资料大小：0.45M 资料格式：doc 举报版权申诉

第1页 / 共3页

第2页 / 共3页

第3页 / 共3页

文本预览

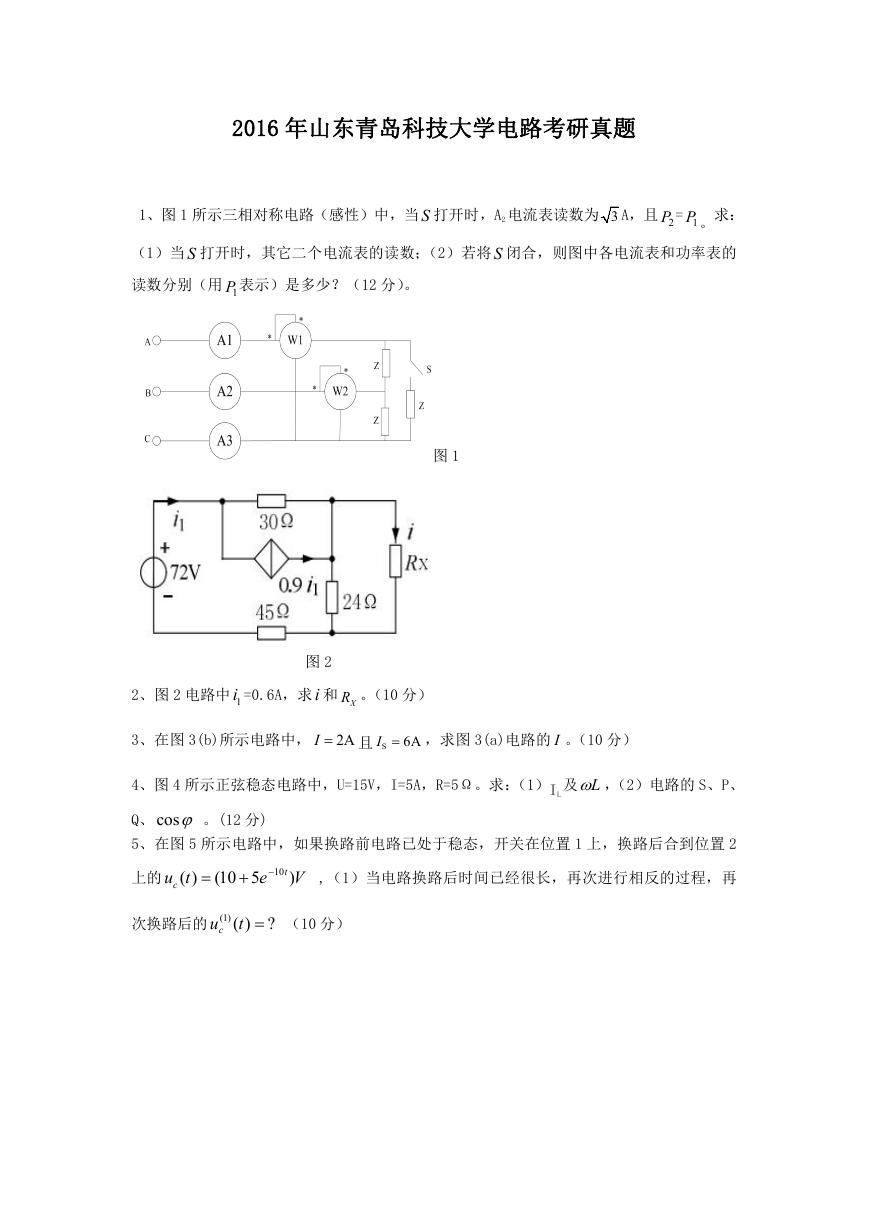

2016 年山东青岛科技大学电路考研真题 1、图 1 所示三相对称电路（感性）中，当 S 打开时，A2 电流表读数为 3 A，且 2P = 1P 。求：（1）当 S 打开时，其它二个电流表的读数；（2）若将S 闭合，则图中各电流表和功率表的读数分别（用 1P 表示）是多少？（12 分）。图 1 图 2 2、图 2 电路中 1i =0.6A，求 i 和 XR 。（10 分） 3、在图 3(b)所示电路中， 2A I  且 S I  ，求图 3(a)电路的 I 。（10 分） 6A 4、图 4 所示正弦稳态电路中，U=15V，I=5A，R=5Ω。求：（1）IL Q、cos 。(12 分) 5、在图 5 所示电路中，如果换路前电路已处于稳态，开关在位置 1 上，换路后合到位置 2 及 L ，（2）电路的 S、P、上的 ( ) cu t  (10 5 e  10 )t V ,（1）当电路换路后时间已经很长，再次进行相反的过程，再次换路后的 (1)( ) t  （10 分） cu ?

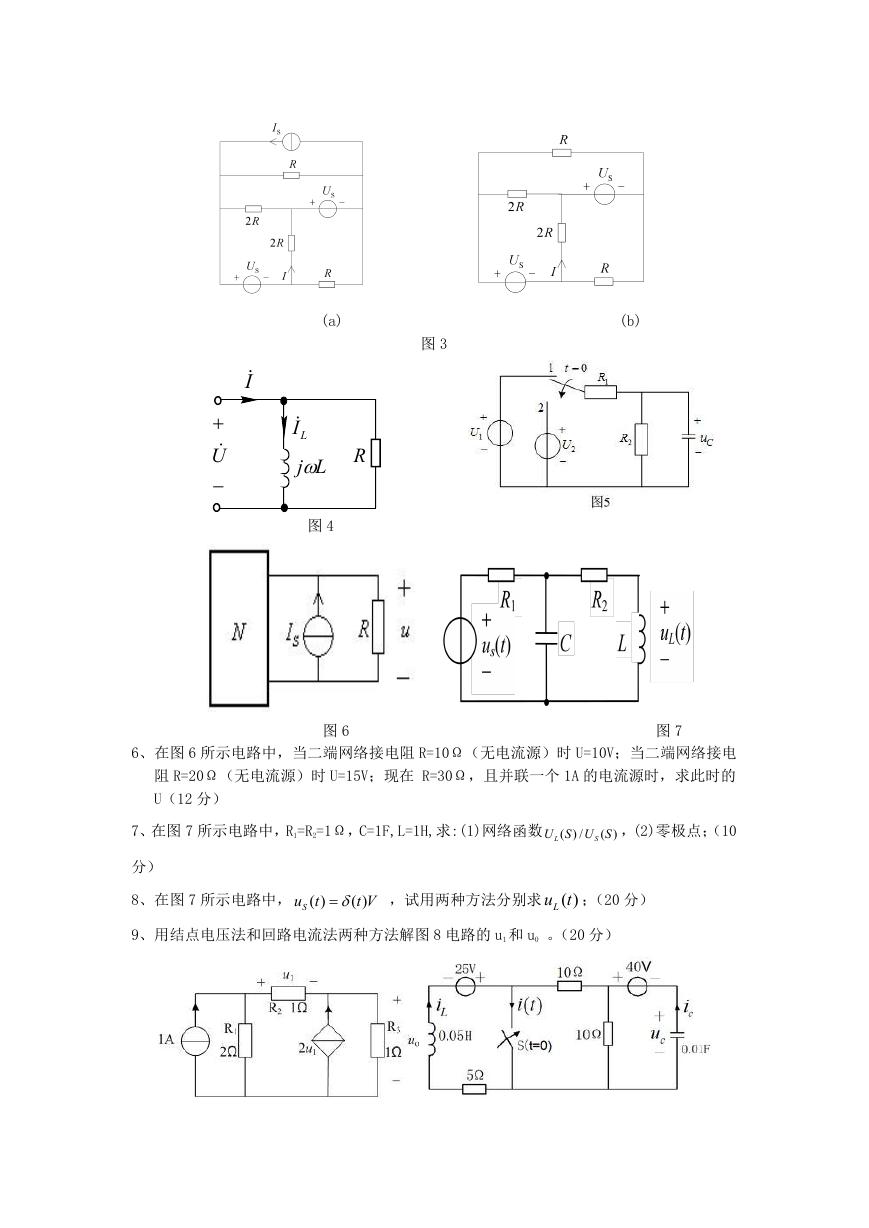

(a) 图 3 (b) I  U  R LI Lj 图 4 图 6 图 7 6、在图 6 所示电路中，当二端网络接电阻 R=10Ω（无电流源）时 U=10V；当二端网络接电阻 R=20Ω（无电流源）时 U=15V；现在 R=30Ω，且并联一个 1A 的电流源时，求此时的 U（12 分） 7、在图 7 所示电路中，R1=R2=1Ω，C=1F,L=1H,求:(1)网络函数 ( ) / U S U S ，(2)零极点；（10 L ( ) S 分） 8、在图 7 所示电路中， ( ) Su t ( ) t V ，试用两种方法分别求 ( ) Lu t ；（20 分） 9、用结点电压法和回路电流法两种方法解图 8 电路的 u1 和 u0 。（20 分）

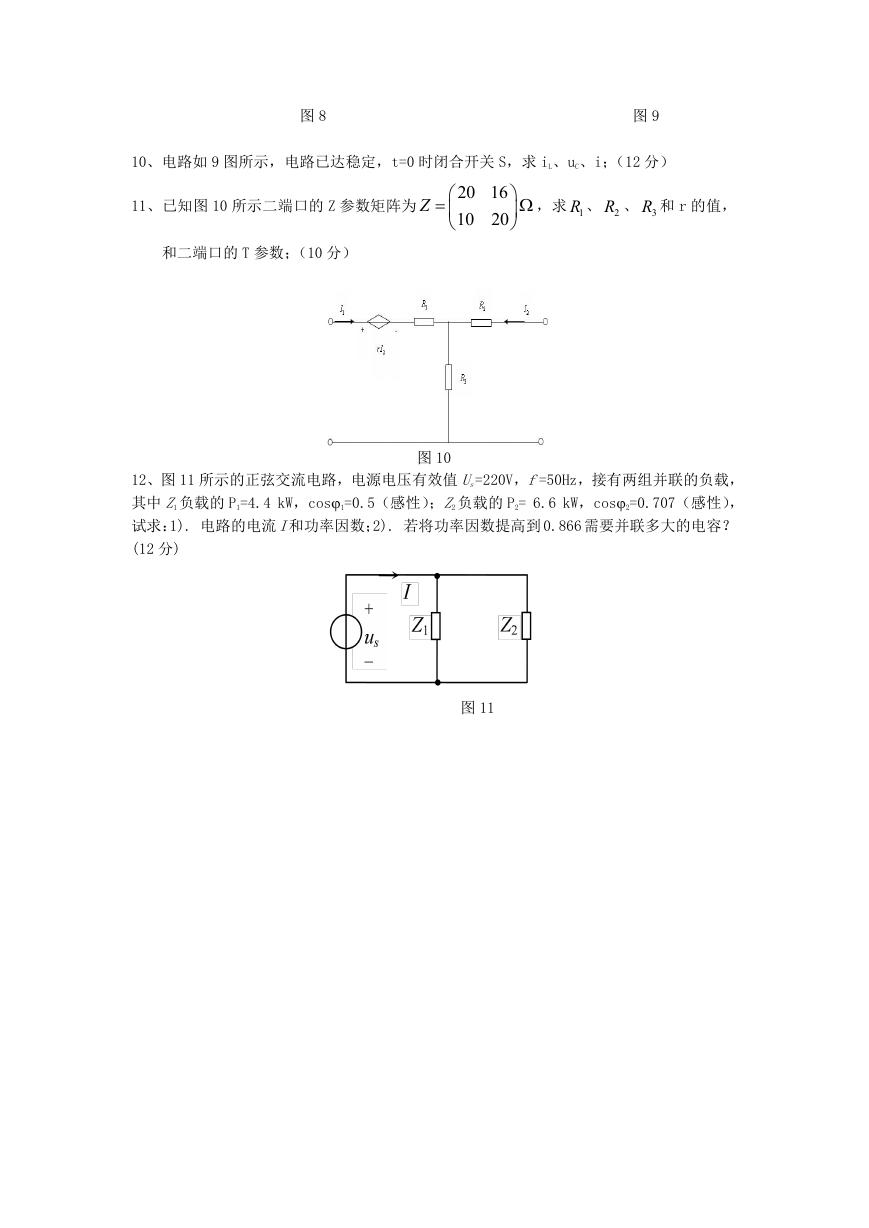

图 8 图 9 10、电路如 9 图所示，电路已达稳定，t=0 时闭合开关 S，求 iL、uC、i；（12 分） 11、已知图 10 所示二端口的 Z 参数矩阵为和二端口的 T 参数；（10 分） Z  20 16 10 20        ，求 1R 、 2R 、 3R 和 r 的值，图 10 12、图 11 所示的正弦交流电路，电源电压有效值 Us=220V，f=50Hz，接有两组并联的负载，其中 Z1 负载的 P1=4.4 kW，cos1=0.5（感性）；Z2 负载的 P2= 6.6 kW，cos2=0.707（感性），试求：1). 电路的电流I和功率因数；2). 若将功率因数提高到 0.866 需要并联多大的电容？ (12 分) 图 11
