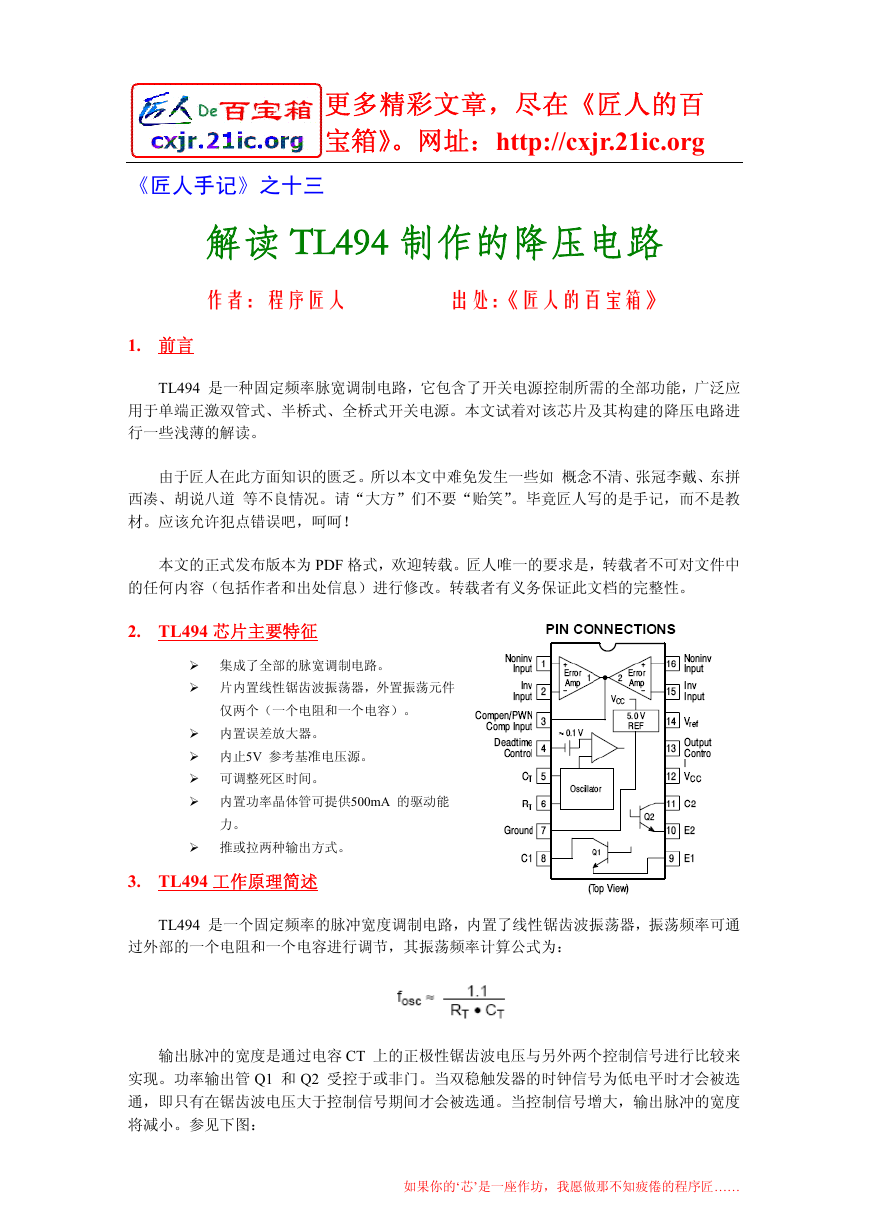

更多精彩文章，尽在《匠人的百 宝箱》。网址：http://cxjr.21ic.org 《匠人手记》之十三 解读 TL494 制作的降压电路 作者：程序匠人 出处：《匠人的百宝箱》 1. 前言 TL494 是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应 用于单端正激双管式、半桥式、全桥式开关电源。本文试着对该芯片及其构建的降压电路进 行一些浅薄的解读。 由于匠人在此方面知识的匮乏。所以本文中难免发生一些如 概念不清、张冠李戴、东拼 西凑、胡说八道 等不良情况。请“大方”们不要“贻笑”。毕竟匠人写的是手记，而不是教 材。应该允许犯点错误吧，呵呵！ 本文的正式发布版本为 PDF 格式，欢迎转载。匠人唯一的要求是，转载者不可对文件中 的任何内容（包括作者和出处信息）进行修改。转载者有义务保证此文档的完整性。 2. TL494 芯片主要特征 集成了全部的脉宽调制电路。 片内置线性锯齿波振荡器，外置振荡元件 仅两个（一个电阻和一个电容）。 内置误差放大器。 内止5V 参考基准电压源。 可调整死区时间。 内置功率晶体管可提供500mA 的驱动能 力。 推或拉两种输出方式。 3. TL494 工作原理简述 TL494 是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通 过外部的一个电阻和一个电容进行调节，其振荡频率计算公式为： 输出脉冲的宽度是通过电容 CT 上的正极性锯齿波电压与另外两个控制信号进行比较来 实现。功率输出管 Q1 和 Q2 受控于或非门。当双稳触发器的时钟信号为低电平时才会被选 通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度 将减小。参见下图： 如果你的‘芯’是一座作坊，我愿做那不知疲倦的程序匠…… 

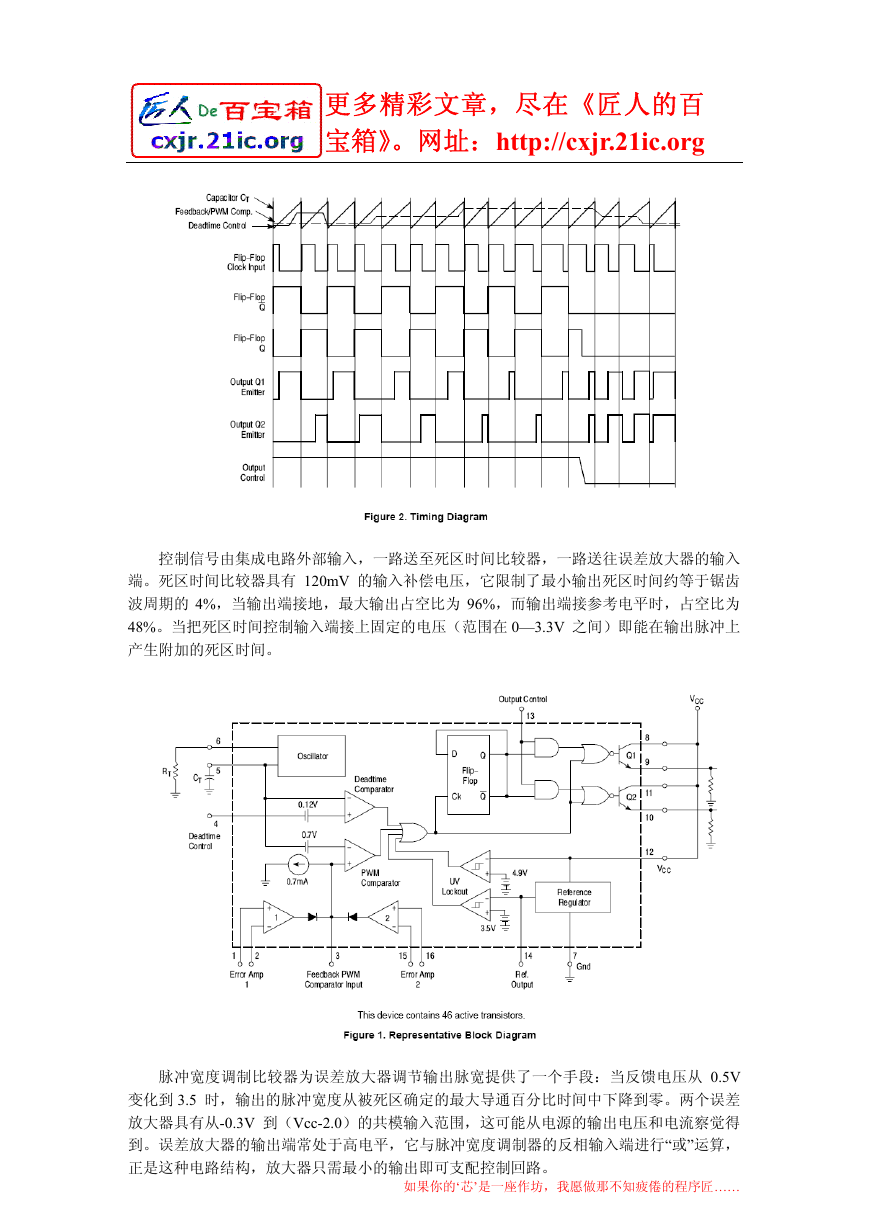

更多精彩文章，尽在《匠人的百 宝箱》。网址：http://cxjr.21ic.org 控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入 端。死区时间比较器具有 120mV 的输入补偿电压，它限制了最小输出死区时间约等于锯齿 波周期的 4%，当输出端接地，最大输出占空比为 96%，而输出端接参考电平时，占空比为 48%。当把死区时间控制输入端接上固定的电压（范围在 0—3.3V 之间）即能在输出脉冲上 产生附加的死区时间。 脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从 0.5V 变化到 3.5 时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差 放大器具有从-0.3V 到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得 到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算， 正是这种电路结构，放大器只需最小的输出即可支配控制回路。 如果你的‘芯’是一座作坊，我愿做那不知疲倦的程序匠…… 

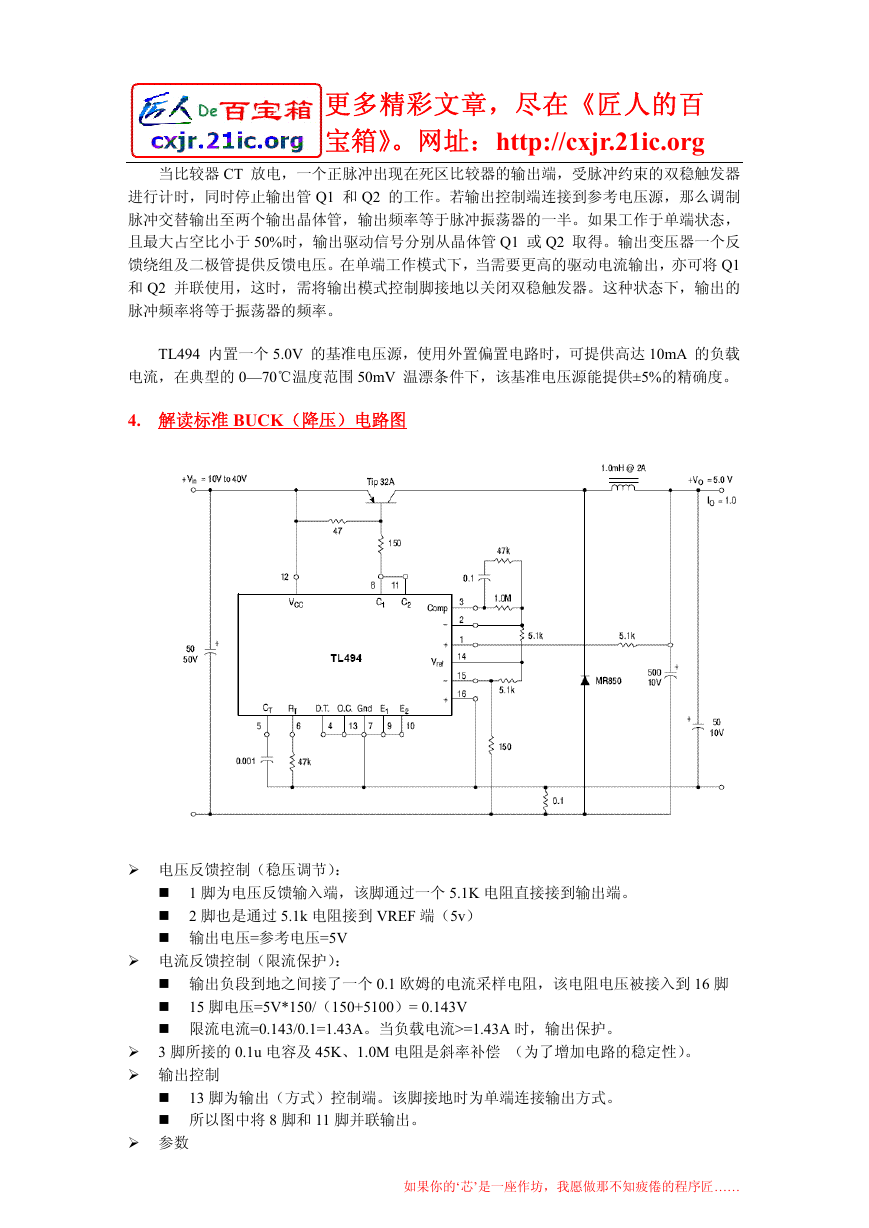

更多精彩文章，尽在《匠人的百 宝箱》。网址：http://cxjr.21ic.org 当比较器 CT 放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器 进行计时，同时停止输出管 Q1 和 Q2 的工作。若输出控制端连接到参考电压源，那么调制 脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。如果工作于单端状态， 且最大占空比小于 50%时，输出驱动信号分别从晶体管 Q1 或 Q2 取得。输出变压器一个反 馈绕组及二极管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将 Q1 和 Q2 并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。这种状态下，输出的 脉冲频率将等于振荡器的频率。 TL494 内置一个 5.0V 的基准电压源，使用外置偏置电路时，可提供高达 10mA 的负载 电流，在典型的 0—70℃温度范围 50mV 温漂条件下，该基准电压源能提供±5%的精确度。 4. 解读标准 BUCK（降压）电路图 电压反馈控制（稳压调节）： 1 脚为电压反馈输入端，该脚通过一个 5.1K 电阻直接接到输出端。 2 脚也是通过 5.1k 电阻接到 VREF 端（5v） 输出电压=参考电压=5V 电流反馈控制（限流保护）： 输出负段到地之间接了一个 0.1 欧姆的电流采样电阻，该电阻电压被接入到 16 脚 15 脚电压=5V*150/（150+5100）= 0.143V 限流电流=0.143/0.1=1.43A。当负载电流>=1.43A 时，输出保护。 3 脚所接的 0.1u 电容及 45K、1.0M 电阻是斜率补偿 （为了增加电路的稳定性）。 输出控制 13 脚为输出（方式）控制端。该脚接地时为单端连接输出方式。 所以图中将 8 脚和 11 脚并联输出。 参数 如果你的‘芯’是一座作坊，我愿做那不知疲倦的程序匠…… 

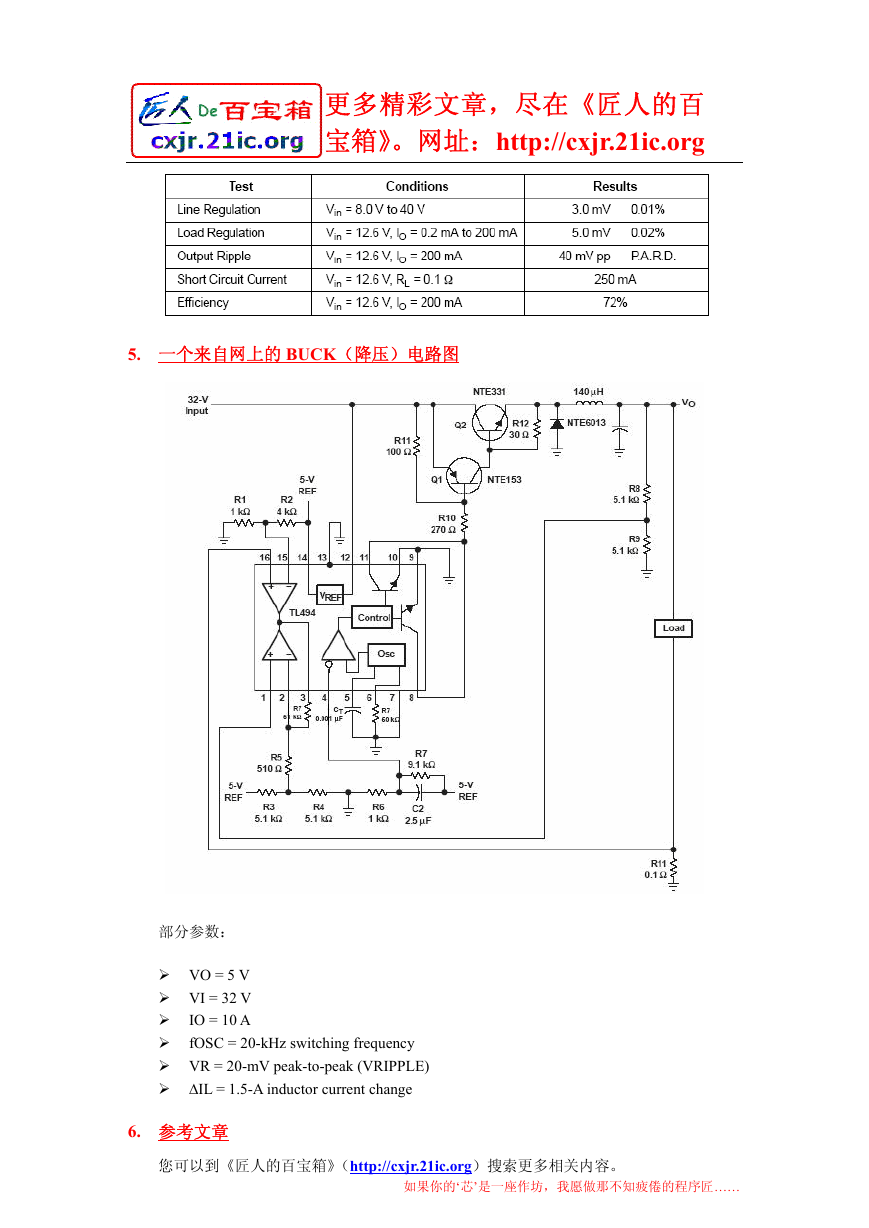

更多精彩文章，尽在《匠人的百 宝箱》。网址：http://cxjr.21ic.org 5. 一个来自网上的 BUCK（降压）电路图 部分参数： VO = 5 V VI = 32 V IO = 10 A fOSC = 20-kHz switching frequency VR = 20-mV peak-to-peak (VRIPPLE) ∆IL = 1.5-A inductor current change 6. 参考文章 您可以到《匠人的百宝箱》（http://cxjr.21ic.org）搜索更多相关内容。 如果你的‘芯’是一座作坊，我愿做那不知疲倦的程序匠……
