2012-10-24 Security Level: 承载技术概述及建设方案建议 www.huawei.com HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential

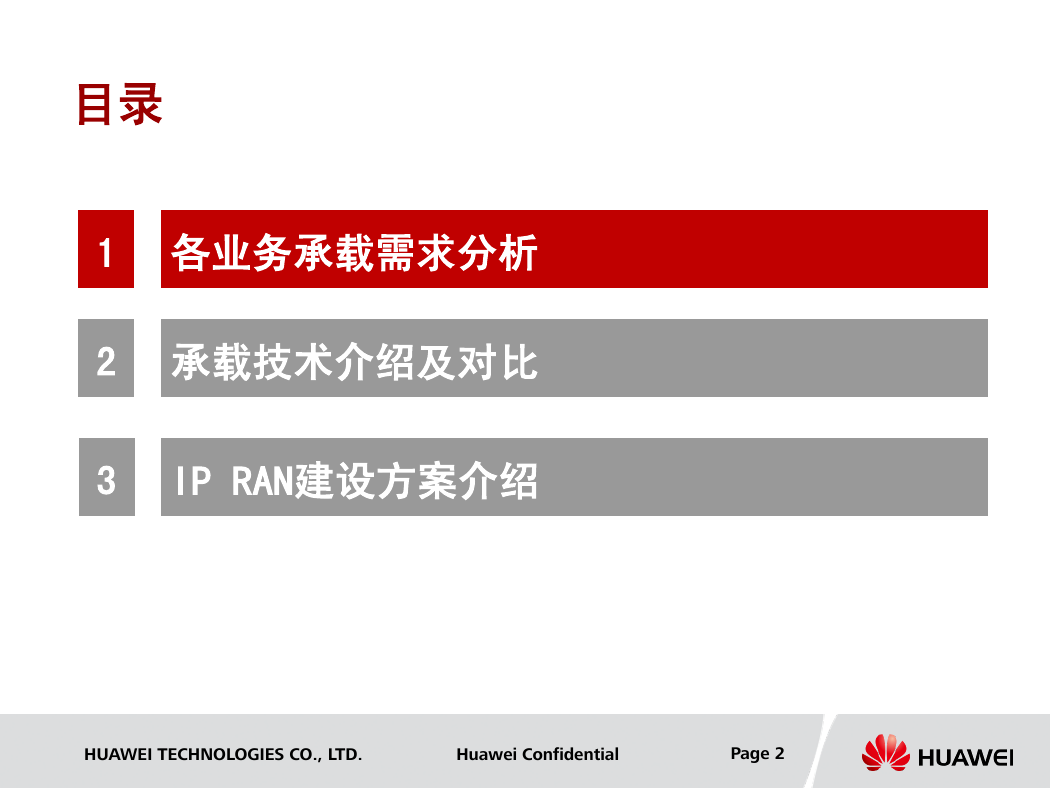

目录 1 各业务承载需求分析 2 承载技术介绍及对比 3 IP RAN建设方案介绍 HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 2

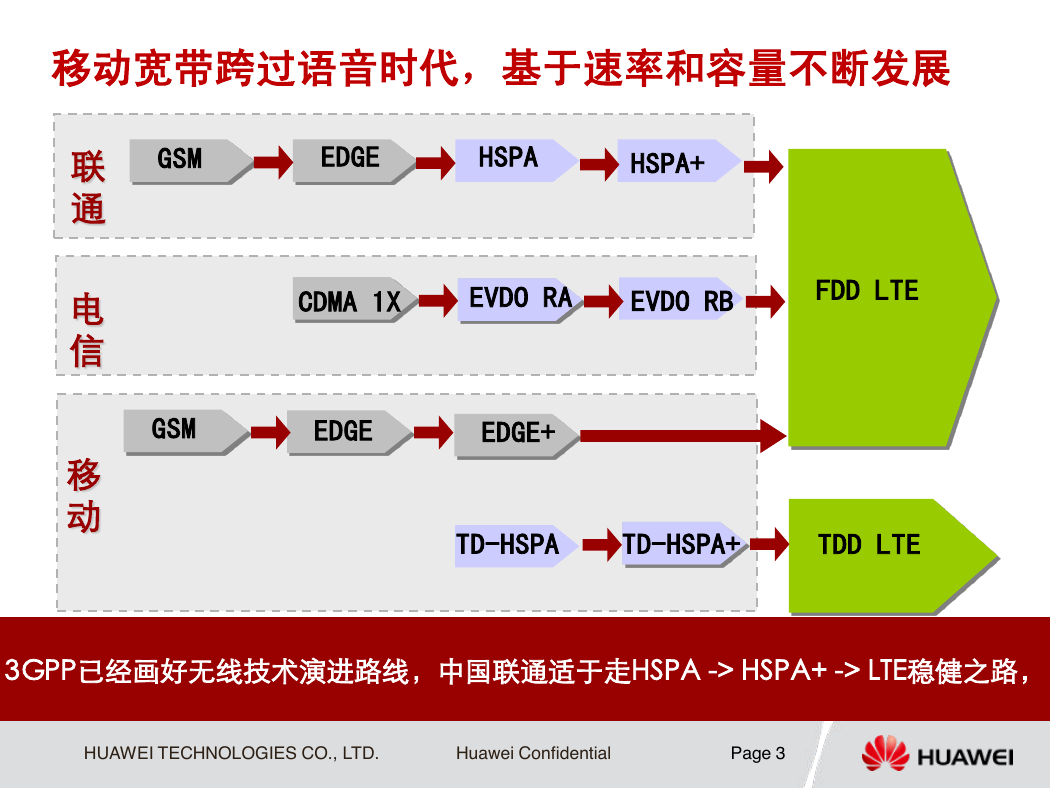

35pt 移动宽带跨过语音时代，基于速率和容量不断发展 18pt 联通电信移动 GSM EDGE HSPA HSPA+ CDMA 1X EVDO RA EVDO RB FDD LTE GSM EDGE EDGE+ TD-HSPA DMA TD-HSPA+ TDD LTE 3GPP已经画好无线技术演进路线，中国联通适于走HSPA -> HSPA+ -> LTE稳健之路， HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 3

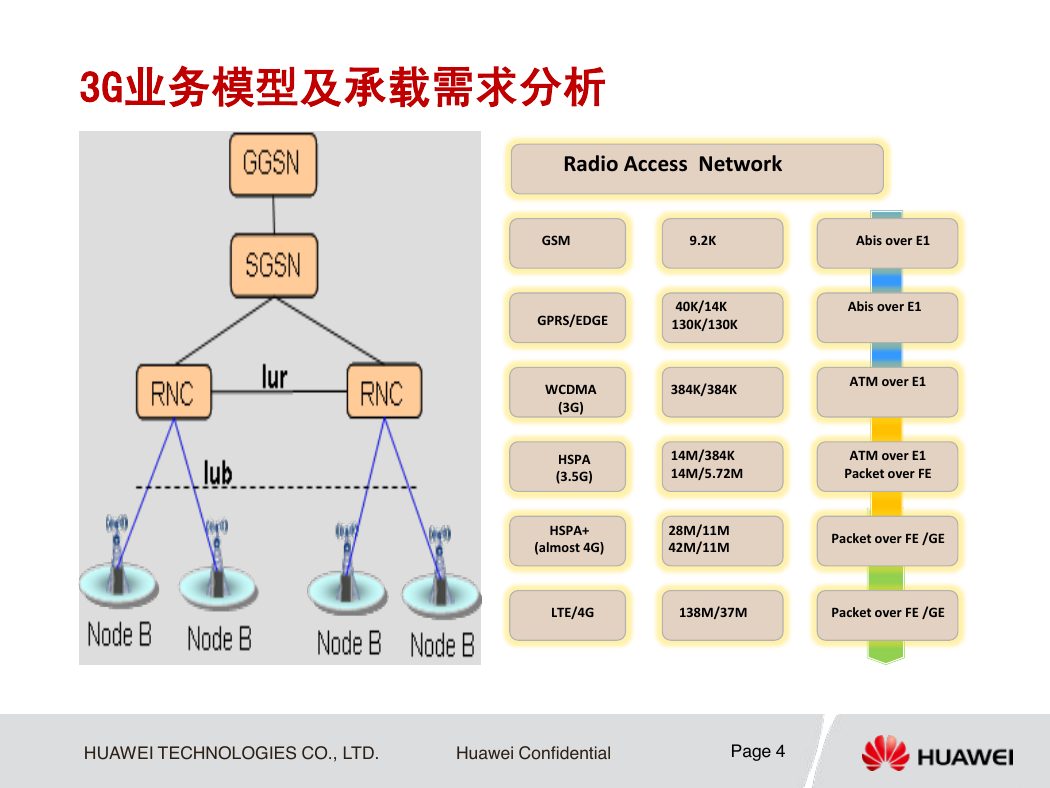

35pt 3G业务模型及承载需求分析 Radio Access Network GSM 9.2K Abis over E1 18pt GPRS/EDGE 40K/14K 130K/130K Abis over E1 WCDMA (3G) HSPA (3.5G) 384K/384K ATM over E1 14M/384K 14M/5.72M ATM over E1 Packet over FE HSPA+ (almost 4G) 28M/11M 42M/11M Packet over FE /GE LTE/4G 138M/37M Packet over FE /GE HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 4

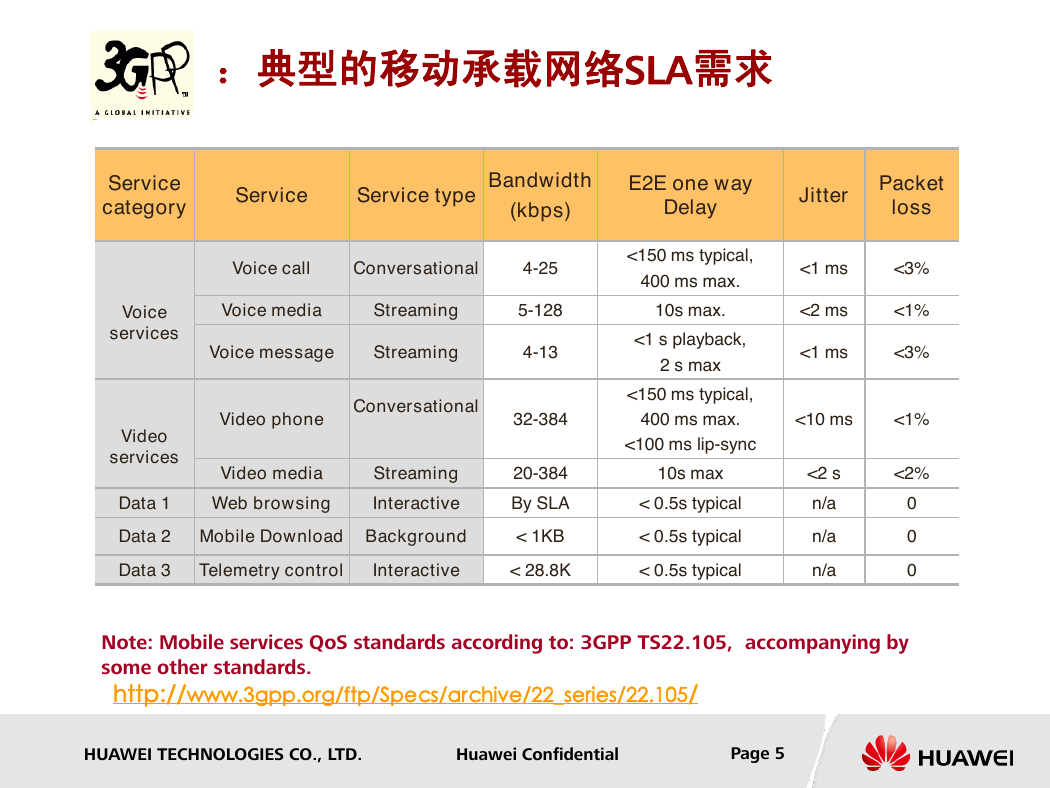

35pt 18pt ：典型的移动承载网络SLA需求 Service category Service Service type Bandwidth E2E one way (kbps) Delay Jitter Packet loss Voice call Conversational 4-25 <150 ms typical, 400 ms max. <1 ms <3% Voice media Streaming 5-128 10s max. <2 ms <1% Voice message Streaming 4-13 <1 s playback, 2 s max <150 ms typical, <1 ms <3% Video phone Conversational 32-384 400 ms max. <10 ms <1% <100 ms lip-sync Voice services Video services Video media Streaming 20-384 10s max <2 s <2% Data 1 Web browsing Interactive By SLA < 0.5s typical Data 2 Mobile Download Background < 1KB < 0.5s typical Data 3 Telemetry control Interactive < 28.8K < 0.5s typical n/a n/a n/a 0 0 0 Note: Mobile services QoS standards according to: 3GPP TS22.105, accompanying by some other standards. http://www.3gpp.org/ftp/Specs/archive/22_series/22.105/ HUAWEI TECHNOLOGIES CO., LTD. HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Huawei Confidential Page 5

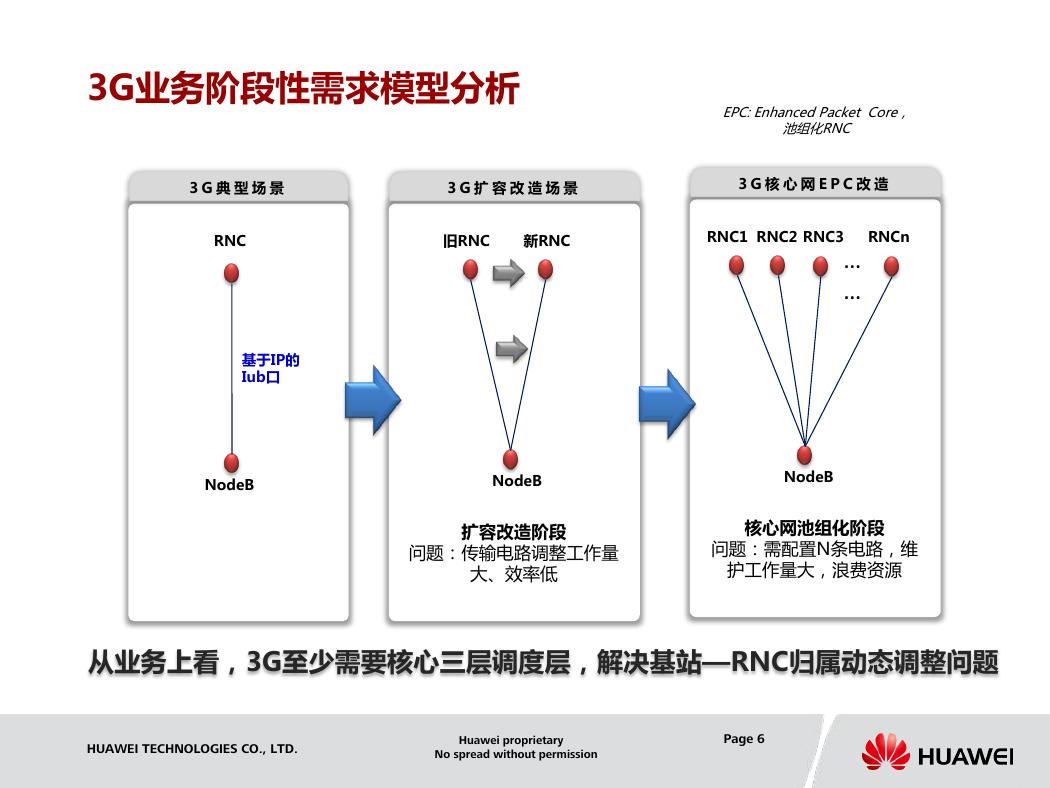

3G业务阶段性需求模型分析 EPC: Enhanced Packet Core，池组化RNC 3 G 典型场景 3 G 扩容改造场景 3 G 核心网 E P C 改造 RNC 基于IP的 Iub口 NodeB 旧RNC 新RNC RNC1 RNC2 RNC3 … … RNCn NodeB NodeB 扩容改造阶段问题：传输电路调整巟作量大、效率低核心网池组化阶段问题：需配置N条电路，维护巟作量大，浪费资源从业务上看，3G至少需要核心三层调度层，解决基站—RNC归属动态调整问题 HUAWEI TECHNOLOGIES CO., LTD. Huawei proprietary No spread without permission Page 6

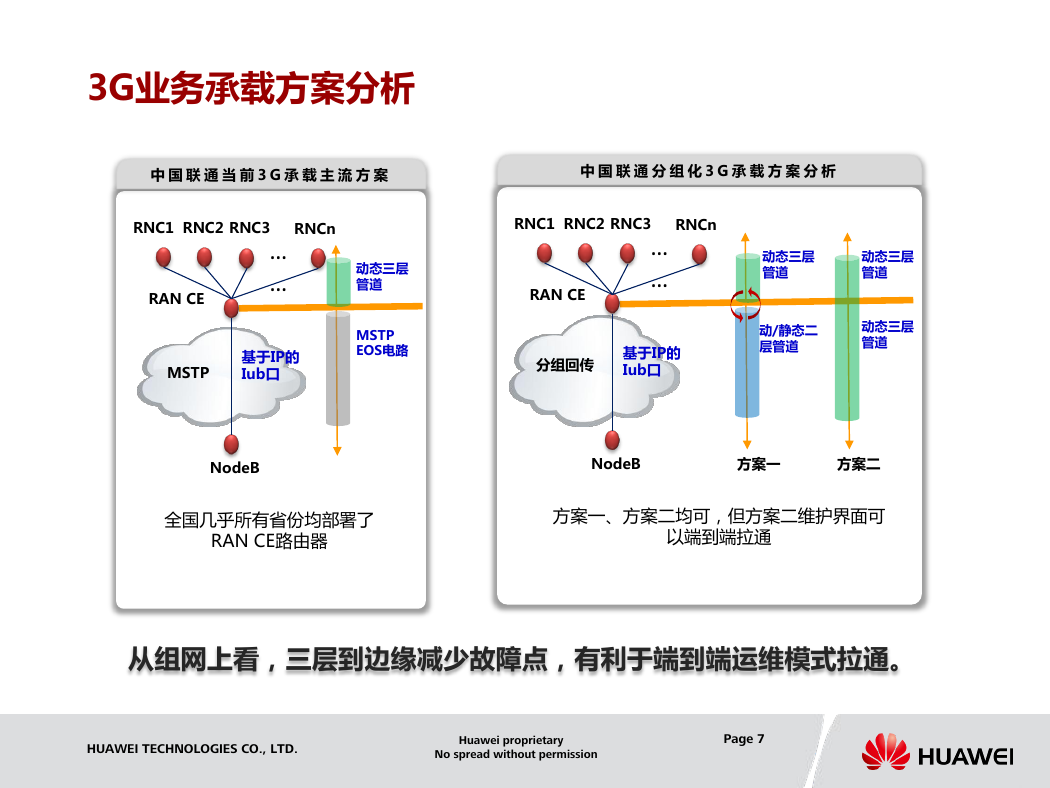

3G业务承载方案分析中国联通当前 3 G 承载主流方案中国联通分组化 3 G 承载方案分析 RNCn RNC1 RNC2 RAN CE RNC3 … … 动态三层管道 MSTP EOS电路 MSTP 基于IP的 Iub口 NodeB RNCn RNC1 RNC2 RAN CE RNC3 … … 分组回传基于IP的 Iub口动态三层管道动/静态二层管道动态三层管道动态三层管道 NodeB 方案一方案二全国几乎所有省份均部署了 RAN CE路由器方案一、方案二均可，但方案二维护界面可以端到端拉通从组网上看，三层到边缘减少故障点，有利于端到端运维模式拉通。 HUAWEI TECHNOLOGIES CO., LTD. Huawei proprietary No spread without permission Page 7

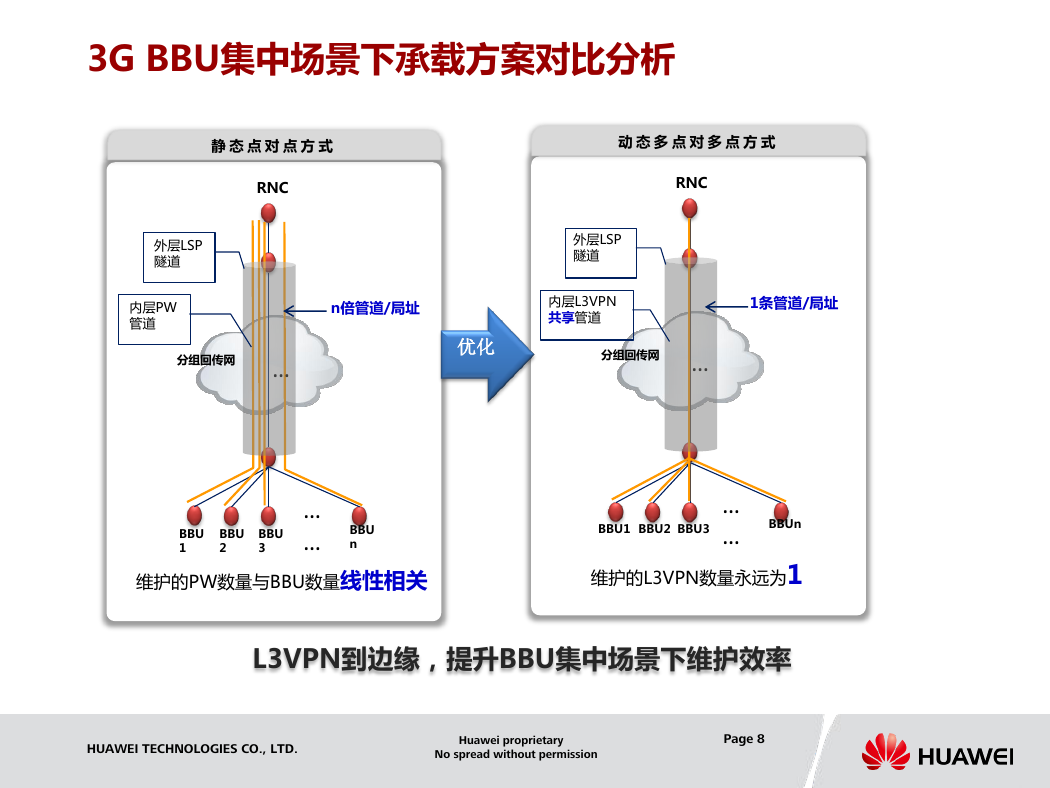

3G BBU集中场景下承载方案对比分析静态点对点方式动态多点对多点方式 RNC 外层LSP 隧道内层PW 管道 n倍管道/局址 RNC 外层LSP 隧道内层L3VPN 共享管道 1条管道/局址分组回传网 … 优化分组回传网 … BBU 1 BBU 3 BBU 2 … … BBU n 维护的PW数量不BBU数量线性相关 BBU1 BBU2 BBU3 … … BBUn 维护的L3VPN数量永远为1 L3VPN到边缘，提升BBU集中场景下维护效率 HUAWEI TECHNOLOGIES CO., LTD. Huawei proprietary No spread without permission Page 8
