Atoll入门操作手册.pdf

发布时间：2022-06-09 发布人：admin 分类：说明书资料大小：15.93M 资料格式：pdf 举报版权申诉


第1页 / 共150页


第2页 / 共150页


第3页 / 共150页


第4页 / 共150页


第5页 / 共150页


第6页 / 共150页


第7页 / 共150页


第8页 / 共150页

1 介绍

2 安装

2.1 32位程序安装

2.2 64位程序安装

3 操作步骤

3.1 新建工程

3.2 选择坐标系

3.3 导入三维地图

3.3.1 导入heights地图

3.3.2 导入clutter地图

3.3.3 导入vector地图

3.4 全局设置

3.5 导入网络数据

3.5.1 导入Sites表

3.5.2 导入Antennas数据

3.5.3 导入Transmitters数据

3.5.4 导入Cells数据

3.5.5 添加基站

3.5.5.1 逐个添加基站

3.5.5.2 添加一组基站

3.5.6 模板管理

3.5.7 MIMO的设置

3.5.8 ICIC的设置

3.6 传播模型使用与校正

3.6.1 导入CW站点信息以及设置发射机功率

3.6.1.1 导入CW站点信息

3.6.1.2 发射机功率的设置

3.6.2 使用SPM模型

3.6.2.1 导入CW测试资料

3.6.2.2 自动校正SPM模型

3.6.2.3 利用CW测试数据验证模型

3.6.2.4 设置扇区所用的模型

3.6.3 使用Cost-Hata模型

3.6.3.1 导入CW测试资料

3.6.3.2 自动校正Hata模型

3.6.3.3 设置扇区所用的模型

3.7 传播计算

3.7.1 准备工作

3.7.1.1 设置覆盖图精度与接收机高度

3.7.1.2 设置计算区域

3.7.2 传播计算及生成覆盖图

3.7.2.1 最优小区覆盖图

3.7.2.2 信号场强覆盖图

3.7.2.3 重叠区域覆盖图

3.7.2.4 Force calculation

3.7.2.5 预测模板管理

3.8 分配邻小区

3.8.1 手动分配功能

3.8.2 自动分配功能

3.9 分配频率

3.9.1 手动分配频率

3.9.2 自动频率分配

3.10 分配小区ID

3.10.1 手动分配小区ID

3.10.2 自动分配小区ID

3.11 分配PRACH RSI

3.11.1 手动分配PRACH RSI

3.11.2 自动分配PRACH RSI

3.12 仿真

3.12.1 设置话务模型

3.12.1.1 业务类型

3.12.1.2 移动性类型

3.12.1.3 终端类型

3.12.1.4 用户行为

3.12.1.5 话务环境

3.12.2 建立话务地图

3.12.2.1 User profile environments

3.12.3 User profile densities

3.12.3.1 Sector traffic map

3.12.3.2 User density traffic map (no. of user/km2)

3.12.3.3 用户列表

3.12.4 运行仿真

3.13 其它覆盖预测

3.13.1 建立方法

3.13.2 常用预测项目设置

3.14 点分析功能

3.14.1 Profile

3.14.2 Reception

3.14.3 Interference

3.14.4 Details

3.15 Multi-point（多点）分析功能

3.15.1 多点点分析

3.15.2 Subscriber分析

3.16 TD-LTE设置

3.17 其它功能

3.17.1 User configuration功能

3.17.2 分离path loss数据

3.17.3 Wi-Fi热点话务分流

3.17.4 基于Atoll生成和导出覆盖图到Google earth中的快速操作

3.17.4.1 所需软件及版本

3.17.4.2 操作流程

3.17.4.3 详细操作

4 Atoll中的技巧和小窍门

目录 1 介绍 .......................................................................................................................................... 5 2 安装 .......................................................................................................................................... 6 32 位程序安装 ................................................................................................................... 6 64 位程序安装 ................................................................................................................... 9 3 操作步骤 ................................................................................................................................ 10 新建工程 .......................................................................................................................... 11 选择坐标系 ...................................................................................................................... 12 导入三维地图 .................................................................................................................. 17 3.3.1 导入heights 地图 ...................................................................................................... 17 3.3.2 导入clutter 地图 ....................................................................................................... 19 3.3.3 导入vector 地图 ........................................................................................................ 23 全局设置 .......................................................................................................................... 27 导入网络数据 .................................................................................................................. 29 3.5.1 导入Sites 表 .............................................................................................................. 30 3.5.2 导入Antennas 数据 ................................................................................................... 35 3.5.3 导入Transmitters 数据 ............................................................................................. 38 3.5.4 导入Cells 数据 .......................................................................................................... 44 3.5.5 添加基站 .................................................................................................................... 50 3.5.5.1 逐个添加基站 ............................................................................................................ 50 3.5.5.2 添加一组基站 ............................................................................................................ 51 3.5.6 模板管理 .................................................................................................................... 53 3.5.7 MIMO 的设置 ............................................................................................................ 55 3.5.8 ICIC 的设置................................................................................................................. 60 传播模型使用与校正 ...................................................................................................... 61 3.6.1 导入CW 站点信息以及设置发射机功率 ................................................................. 61 3.6.2 使用SPM 模型........................................................................................................... 65 3.6.3 使用Cost-Hata 模型 .................................................................................................. 79 传播计算 .......................................................................................................................... 83 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 2

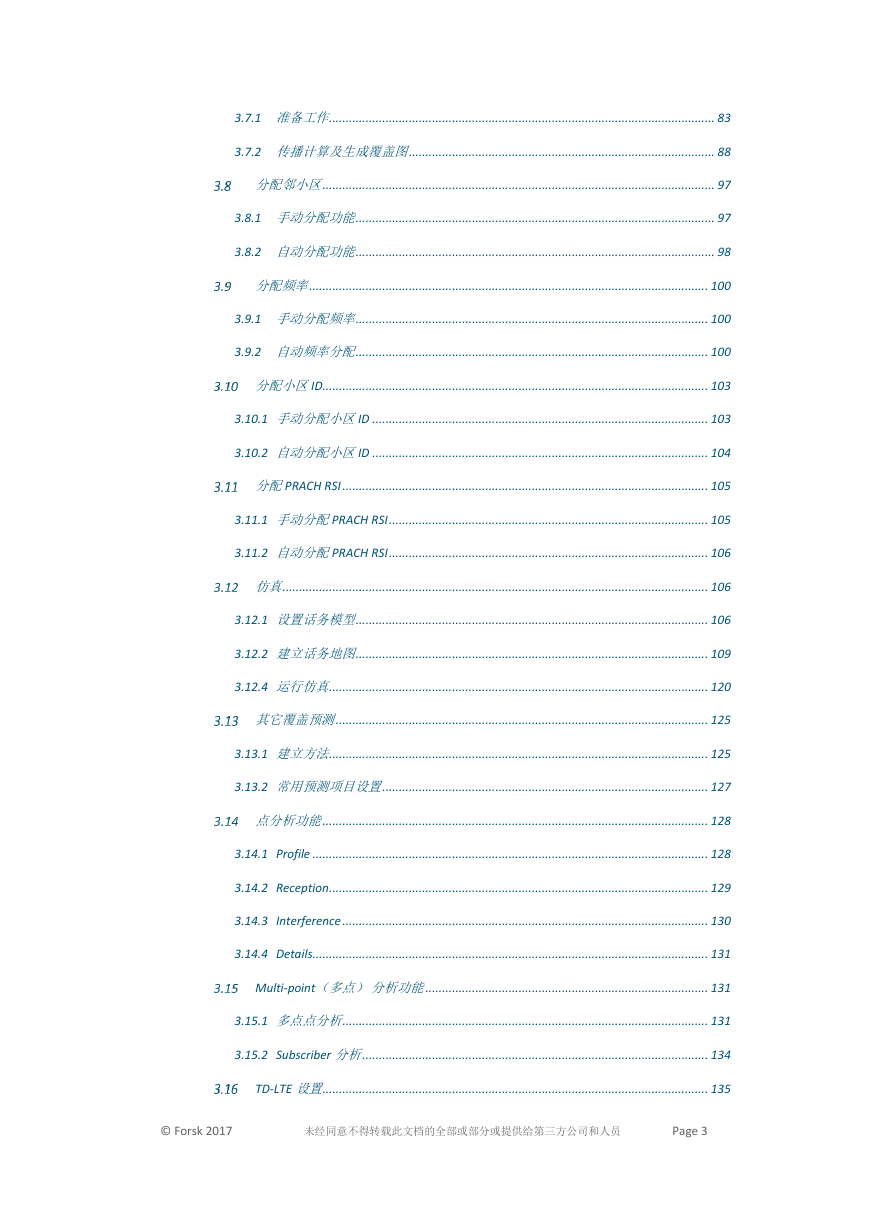

3.7.1 准备工作 .................................................................................................................... 83 3.7.2 传播计算及生成覆盖图 ............................................................................................ 88 分配邻小区 ...................................................................................................................... 97 3.8.1 手动分配功能 ............................................................................................................ 97 3.8.2 自动分配功能 ............................................................................................................ 98 分配频率 ........................................................................................................................ 100 3.9.1 手动分配频率 .......................................................................................................... 100 3.9.2 自动频率分配 .......................................................................................................... 100 分配小区ID.................................................................................................................... 103 3.10.1 手动分配小区ID ..................................................................................................... 103 3.10.2 自动分配小区ID ..................................................................................................... 104 分配PRACH RSI .............................................................................................................. 105 3.11.1 手动分配PRACH RSI ................................................................................................ 105 3.11.2 自动分配PRACH RSI ................................................................................................ 106 仿真 ................................................................................................................................ 106 3.12.1 设置话务模型 .......................................................................................................... 106 3.12.2 建立话务地图 .......................................................................................................... 109 3.12.4 运行仿真 .................................................................................................................. 120 其它覆盖预测 ................................................................................................................ 125 3.13.1 建立方法 .................................................................................................................. 125 3.13.2 常用预测项目设置 .................................................................................................. 127 点分析功能 .................................................................................................................... 128 3.14.1 Profile ....................................................................................................................... 128 3.14.2 Reception .................................................................................................................. 129 3.14.3 Interference .............................................................................................................. 130 3.14.4 Details....................................................................................................................... 131 Multi-point（多点）分析功能 ..................................................................................... 131 3.15.1 多点点分析 .............................................................................................................. 131 3.15.2 Subscriber 分析 ........................................................................................................ 134 TD-LTE 设置 .................................................................................................................... 135 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 3

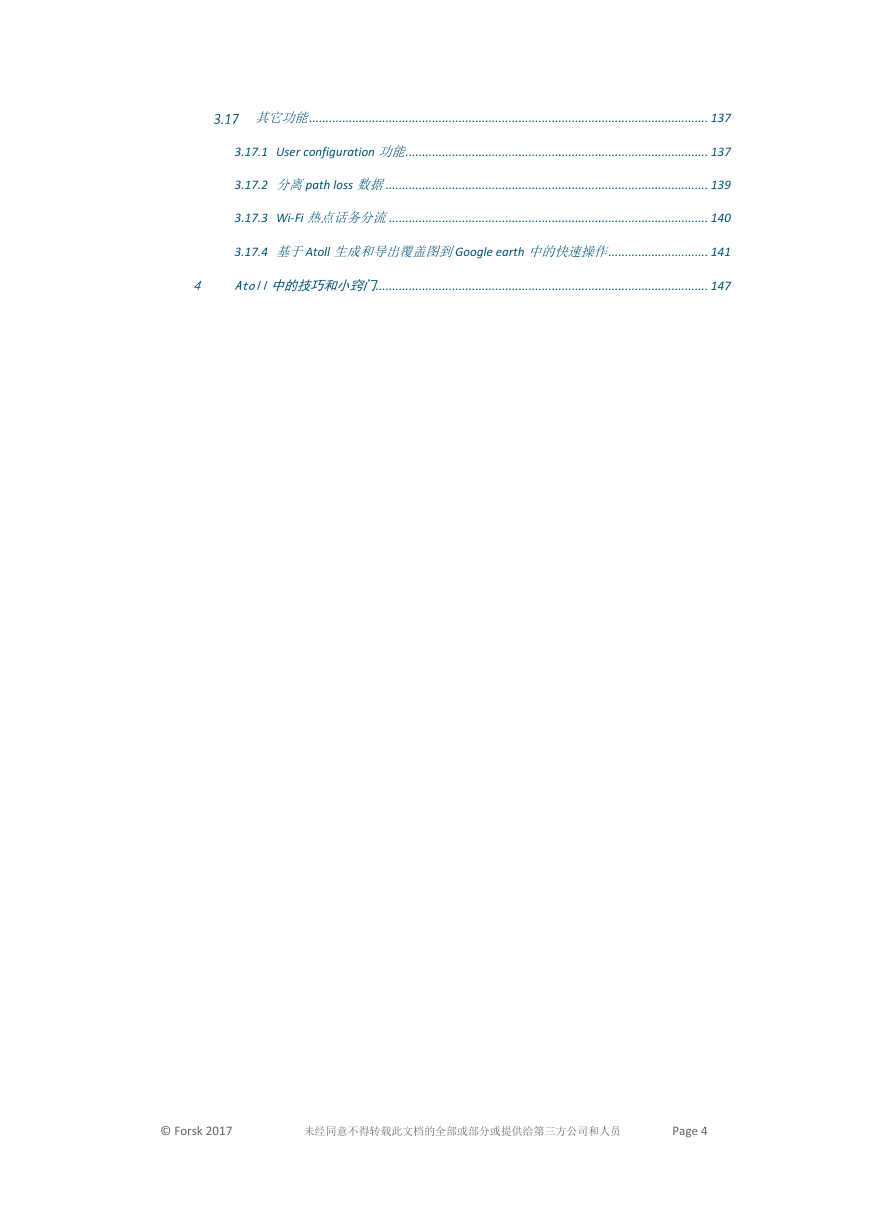

其它功能 ........................................................................................................................ 137 3.17.1 User configuration 功能 ........................................................................................... 137 3.17.2 分离path loss 数据 ................................................................................................. 139 3.17.3 Wi-Fi 热点话务分流 ................................................................................................ 140 3.17.4 基于Atoll 生成和导出覆盖图到Google earth 中的快速操作 .............................. 141 4 Atoll中的技巧和小窍门.................................................................................................... 147 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 4

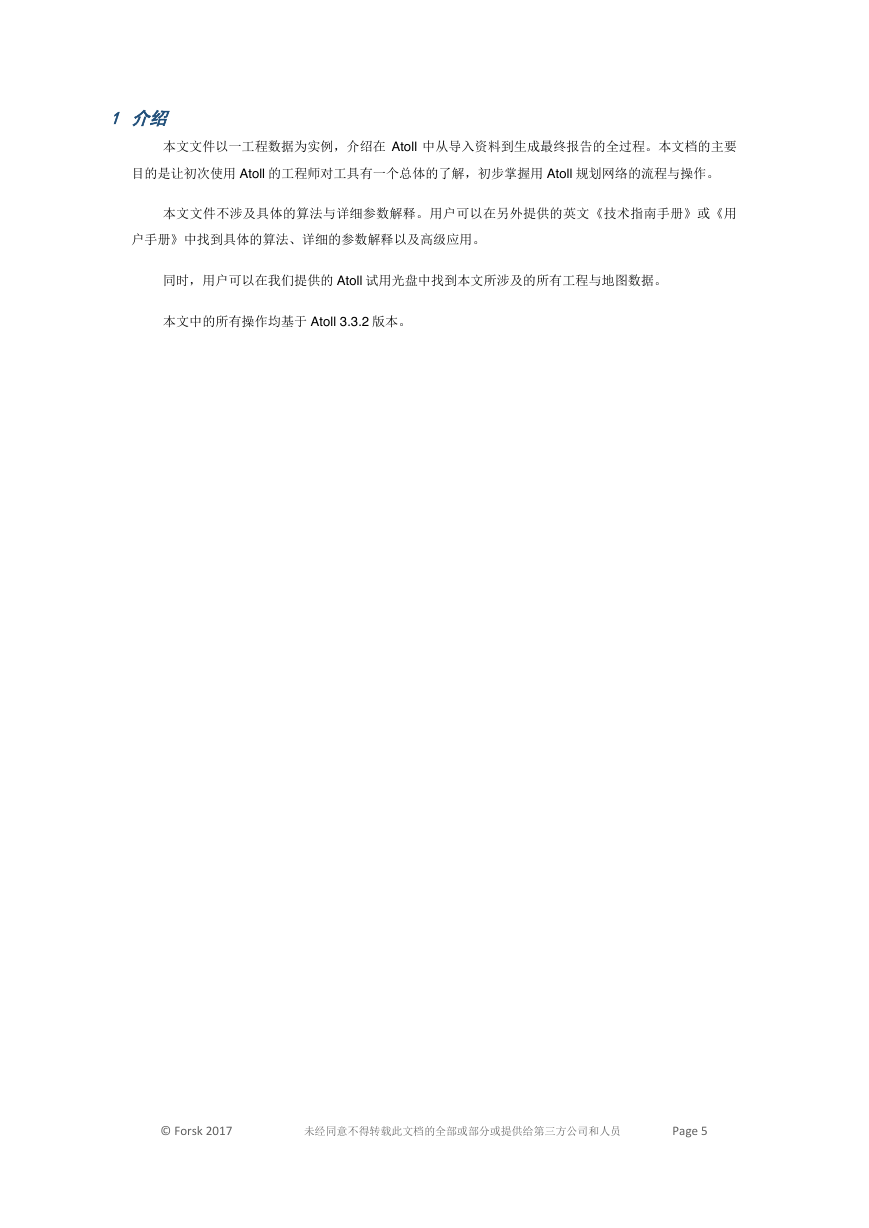

1 介绍本文文件以一工程数据为实例，介绍在 Atoll 中从导入资料到生成最终报告的全过程。本文档的主要目的是让初次使用 Atoll 的工程师对工具有一个总体的了解，初步掌握用 Atoll 规划网络的流程与操作。本文文件不涉及具体的算法与详细参数解释。用户可以在另外提供的英文《技术指南手册》或《用户手册》中找到具体的算法、详细的参数解释以及高级应用。同时，用户可以在我们提供的 Atoll 试用光盘中找到本文所涉及的所有工程与地图数据。本文中的所有操作均基于 Atoll 3.3.2 版本。 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 5

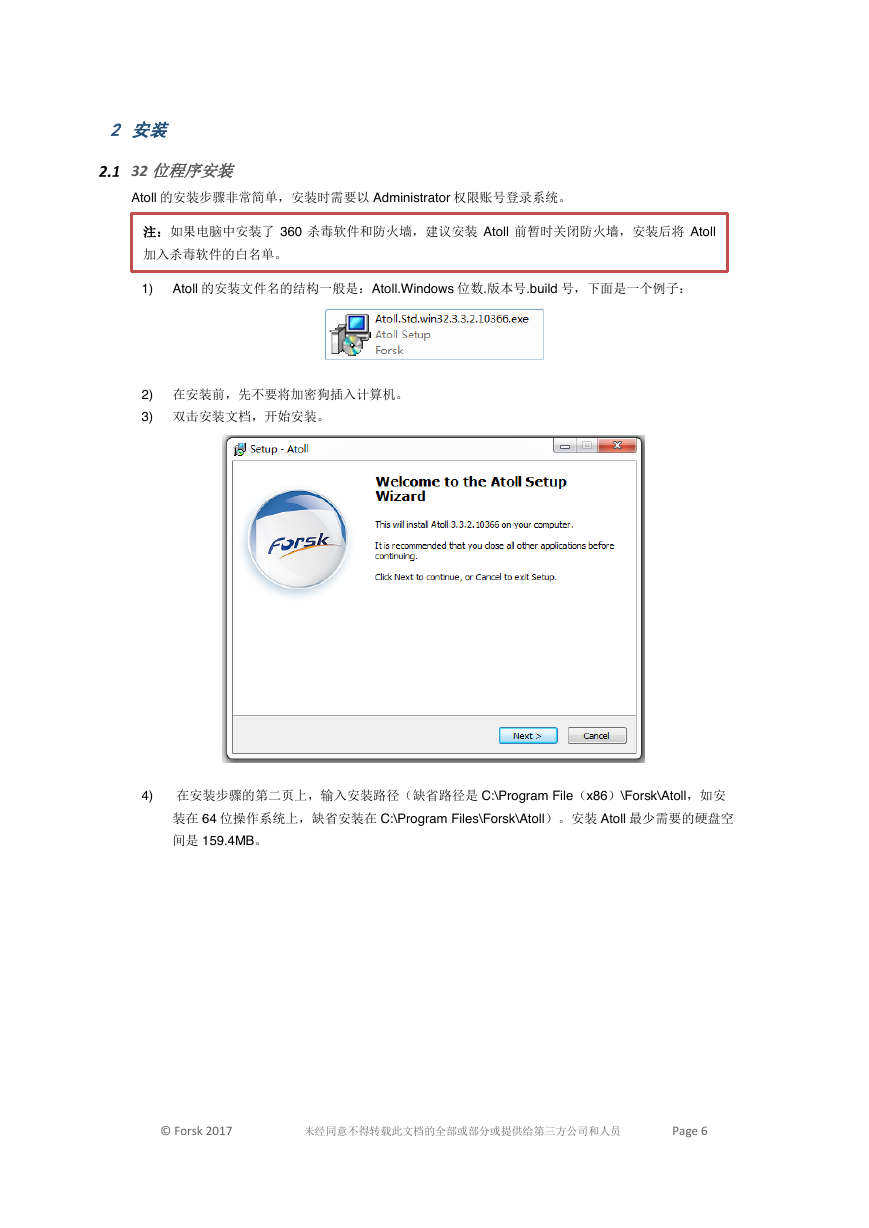

2 安装 32 位程序安装 Atoll 的安装步骤非常简单，安装时需要以 Administrator 权限账号登录系统。注：如果电脑中安装了 360 杀毒软件和防火墙，建议安装 Atoll 前暂时关闭防火墙，安装后将 Atoll 加入杀毒软件的白名单。 1) Atoll 的安装文件名的结构一般是：Atoll.Windows 位数.版本号.build 号，下面是一个例子： 2) 在安装前，先不要将加密狗插入计算机。 3) 双击安装文档，开始安装。 4) 在安装步骤的第二页上，输入安装路径（缺省路径是 C:\Program File（x86）\Forsk\Atoll，如安装在 64 位操作系统上，缺省安装在 C:\Program Files\Forsk\Atoll）。安装 Atoll 最少需要的硬盘空间是 159.4MB。 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 6

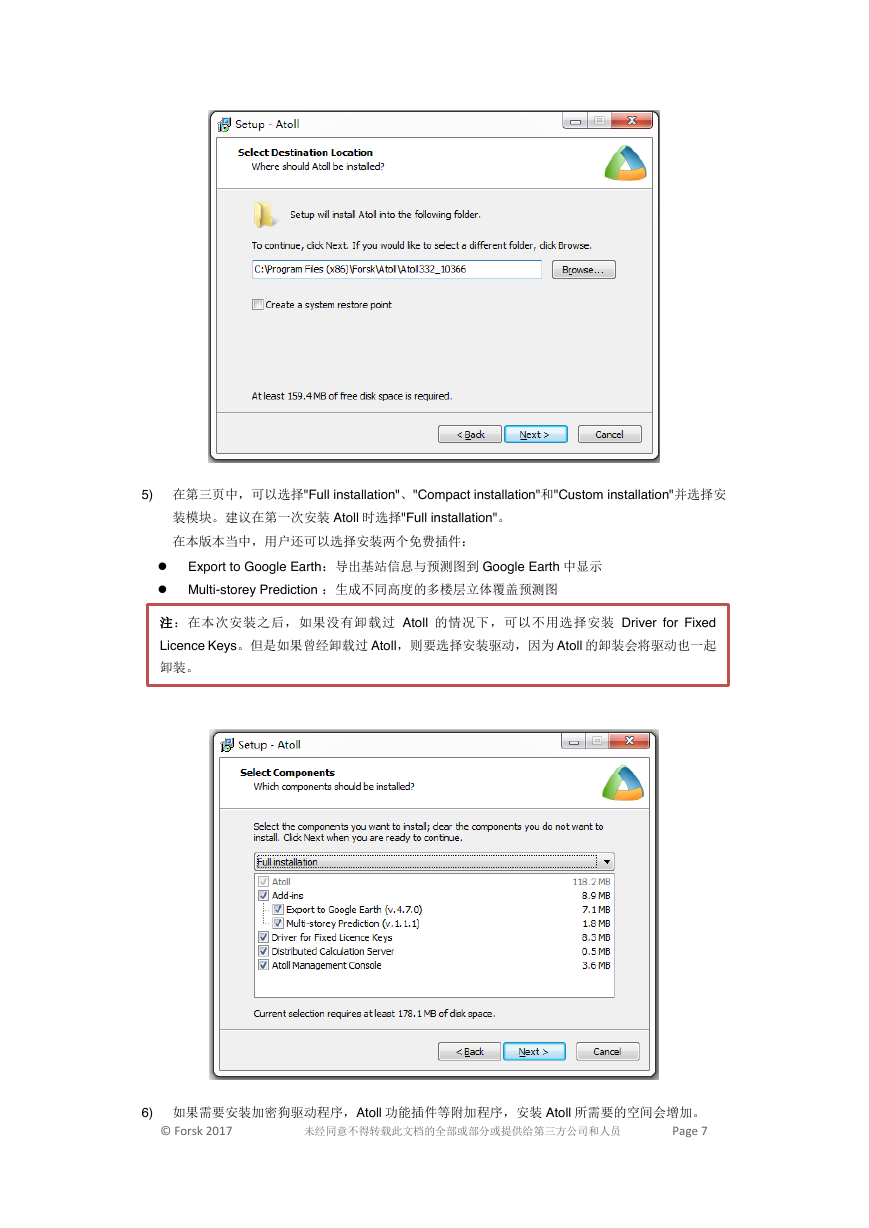

5) 在第三页中，可以选择"Full installation"、"Compact installation"和"Custom installation"并选择安装模块。建议在第一次安装 Atoll 时选择"Full installation"。在本版本当中，用户还可以选择安装两个免费插件：  Export to Google Earth：导出基站信息与预测图到 Google Earth 中显示  Multi-storey Prediction ：生成不同高度的多楼层立体覆盖预测图注：在本次安装之后，如果没有卸载过 Atoll 的情况下，可以不用选择安装 Driver for Fixed Licence Keys。但是如果曾经卸载过 Atoll，则要选择安装驱动，因为 Atoll 的卸装会将驱动也一起卸装。 6) 如果需要安装加密狗驱动程序，Atoll 功能插件等附加程序，安装 Atoll 所需要的空间会增加。 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 7

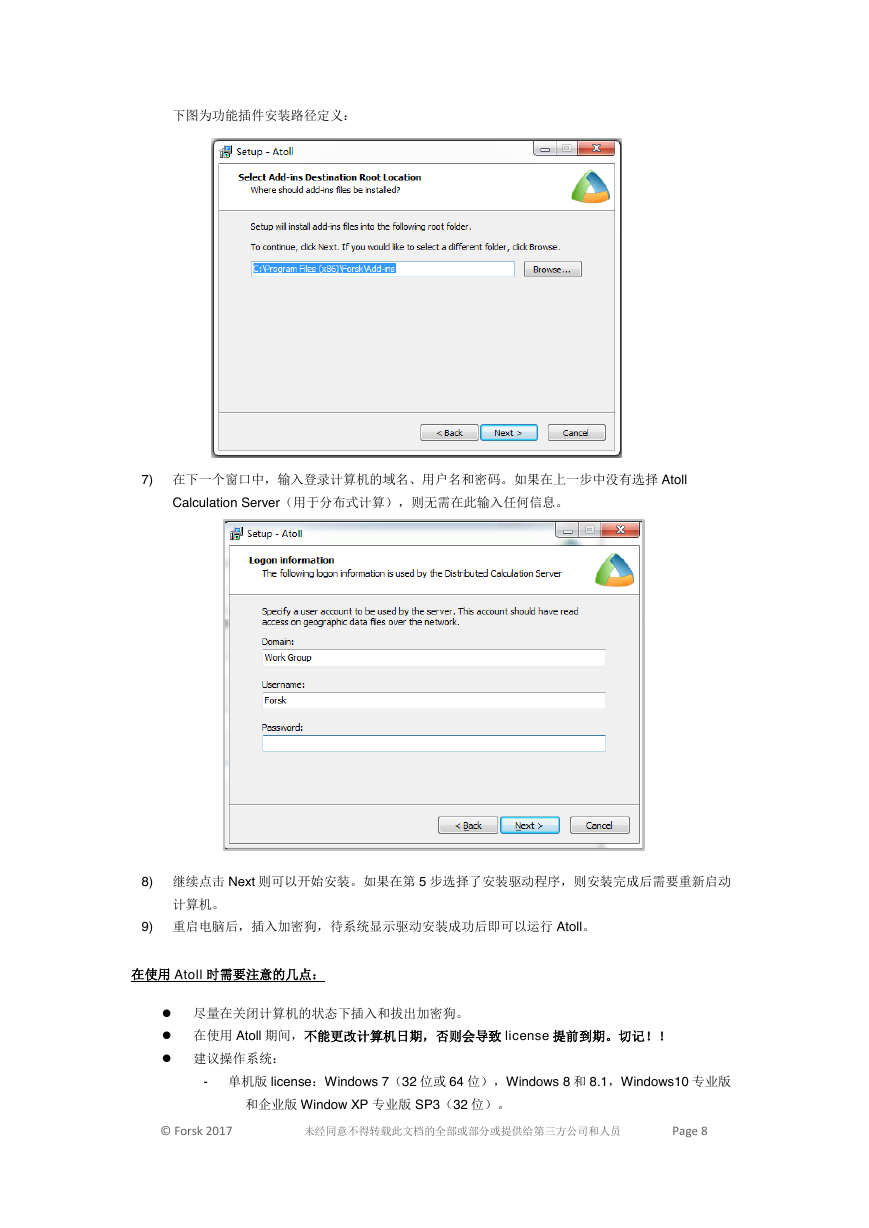

下图为功能插件安装路径定义： 7) 在下一个窗口中，输入登录计算机的域名、用户名和密码。如果在上一步中没有选择 Atoll Calculation Server（用于分布式计算），则无需在此输入任何信息。 8) 继续点击 Next 则可以开始安装。如果在第 5 步选择了安装驱动程序，则安装完成后需要重新启动计算机。 9) 重启电脑后，插入加密狗，待系统显示驱动安装成功后即可以运行 Atoll。在使用 Atoll 时需要注意的几点：  尽量在关闭计算机的状态下插入和拔出加密狗。  在使用 Atoll 期间，不能更改计算机日期，否则会导致 license 提前到期。切记！！  建议操作系统： - 单机版 license：Windows 7（32 位或 64 位），Windows 8 和 8.1，Windows10 专业版和企业版 Window XP 专业版 SP3（32 位）。 © Forsk 2017 未经同意不得转载此文档的全部或部分或提供给第三方公司和人员 Page 8
