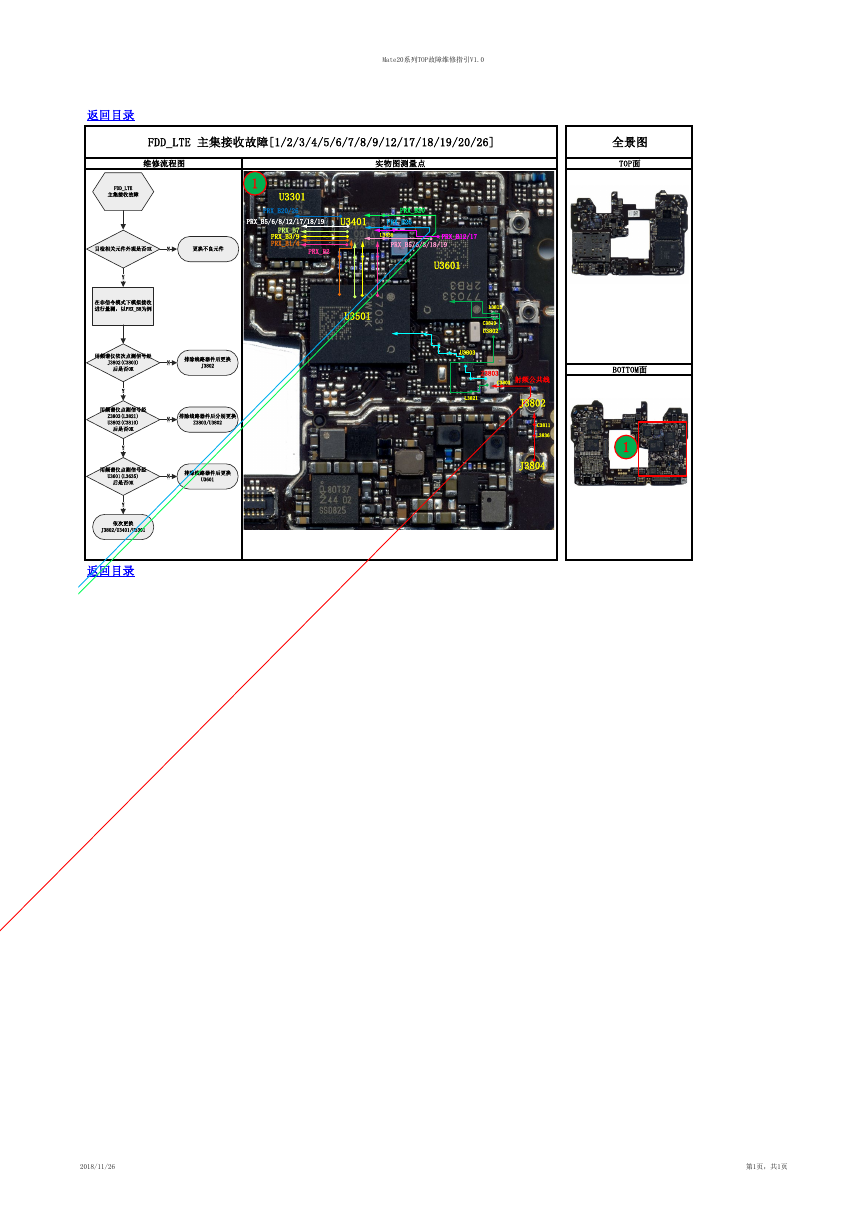

Mate20系列TOP故障维修指引V1.0 FDD_LTE 主集接收故障[1/2/3/4/5/6/7/8/9/12/17/18/19/20/26] 维修流程图 实物图测量点 全景图 TOP面 1 U3301 PRX_B20/26 PRX_B5/6/8/12/17/18/19 PRX_B7 PRX_B3/9 PRX_B1/4 PRX_B2 PRX_B20 U3401 PRX_B26 L3635 PRX_B12/17 PRX_B5/6/8/18/19 U3601 U3501 L3815 C3810 U3802 U3803 Z3803 C3803 射频公共线 L3821 J3802 BOTTOM面 C3811 L3836 J3804 1 返回目录 FDD_LTE 主集接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以PRX_B8为例 用频谱仪依次点测信号经 J3802(C3803) 后是否OK Y 用频谱仪点测信号经 Z3803(L3821) U3802(C3810) 后是否OK Y 用频谱仪点测信号经 U3601(L3635) 后是否OK Y 依次更换 J3802/U3401/U3301 返回目录 N N N 排除线路器件后更换 J3802 排除线路器件后分别更换 Z3803/U3802 排除线路器件后更换 U3601 2018/11/26 第1页，共1页
