    EchoLife PON 终端 快速入门

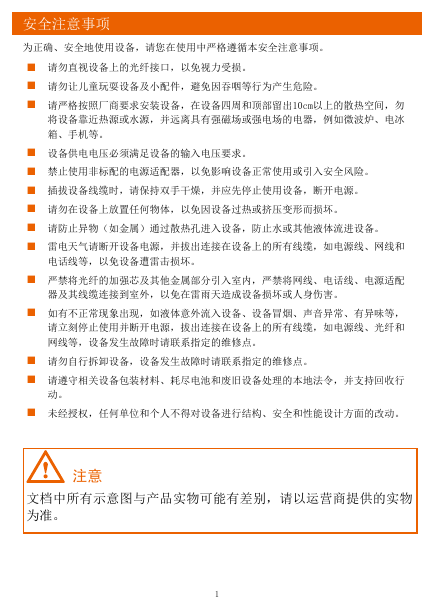

    安全注意事项 为正确、安全地使用设备，请您在使用中严格遵循本安全注意事项。 „ 请勿直视设备上的光纤接口，以免视力受损。 „ 请勿让儿童玩耍设备及小配件，避免因吞咽等行为产生危险。 „ 请严格按照厂商要求安装设备，在设备四周和顶部留出10cm以上的散热空间，勿 将设备靠近热源或水源，并远离具有强磁场或强电场的电器，例如微波炉、电冰 箱、手机等。 „ 设备供电电压必须满足设备的输入电压要求。 „ 禁止使用非标配的电源适配器，以免影响设备正常使用或引入安全风险。 „ 插拔设备线缆时，请保持双手干燥，并应先停止使用设备，断开电源。 „ 请勿在设备上放置任何物体，以免因设备过热或挤压变形而损坏。 „ 请防止异物（如金属）通过散热孔进入设备，防止水或其他液体流进设备。 „ 雷电天气请断开设备电源，并拔出连接在设备上的所有线缆，如电源线、网线和 电话线等，以免设备遭雷击损坏。 „ 严禁将光纤的加强芯及其他金属部分引入室内，严禁将网线、电话线、电源适配 器及其线缆连接到室外，以免在雷雨天造成设备损坏或人身伤害。 „ 如有不正常现象出现，如液体意外流入设备、设备冒烟、声音异常、有异味等， 请立刻停止使用并断开电源，拔出连接在设备上的所有线缆，如电源线、光纤和 网线等，设备发生故障时请联系指定的维修点。 „ 请勿自行拆卸设备，设备发生故障时请联系指定的维修点。 „ 请遵守相关设备包装材料、耗尽电池和废旧设备处理的本地法令，并支持回收行 动。 „ 未经授权，任何单位和个人不得对设备进行结构、安全和性能设计方面的改动。 文档中所有示意图与产品实物可能有差别，请以运营商提供的实物 为准。 1

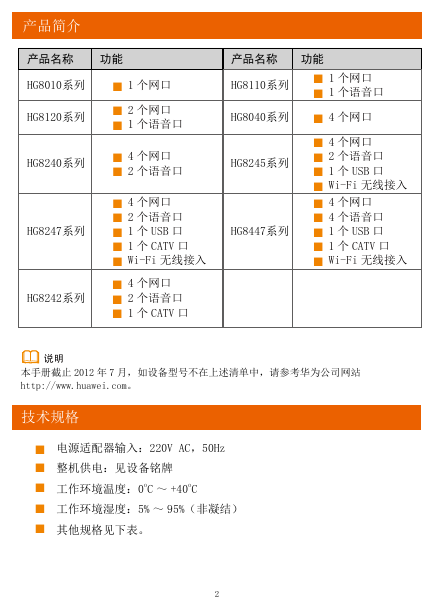

    产品简介 产品名称 功能 产品名称 功能 HG8010系列 „ 1 个网口 HG8110系列 „ 1 个网口 „ 1 个语音口 HG8040系列 „ 4 个网口 HG8245系列 HG8447系列 „ 4 个网口 „ 2 个语音口 „ 1 个 USB 口 „ Wi-Fi 无线接入 „ 4 个网口 „ 4 个语音口 „ 1 个 USB 口 „ 1 个 CATV 口 „ Wi-Fi 无线接入 HG8120系列 HG8240系列 „ 2 个网口 „ 1 个语音口 „ 4 个网口 „ 2 个语音口 „ 4 个网口 „ 2 个语音口 „ 1 个 USB 口 „ 1 个 CATV 口 „ Wi-Fi 无线接入 „ 4 个网口 „ 2 个语音口 „ 1 个 CATV 口 HG8247系列 HG8242系列 本手册截止 2012 年 7 月，如设备型号不在上述清单中，请参考华为公司网站 http://www.huawei.com。 技术规格 „ 电源适配器输入：220V AC，50Hz „ 整机供电：见设备铭牌 „ 工作环境温度：0oC ～ +40oC „ 工作环境湿度：5% ～ 95%（非凝结） „ 其他规格见下表。 2

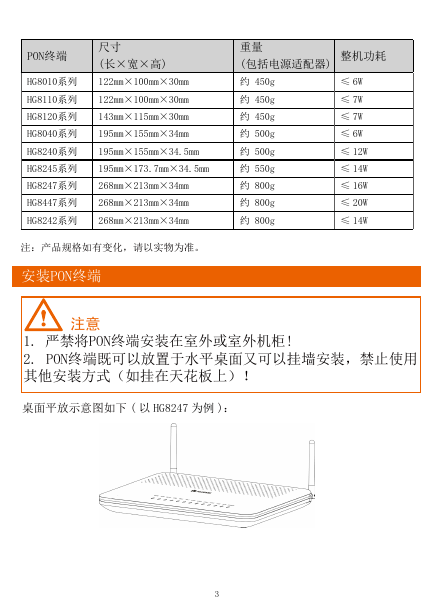

    重量 (包括电源适配器) 整机功耗 约 450g 约 450g 约 450g 约 500g 约 500g 约 550g 约 800g 约 800g 约 800g ≤ 6W ≤ 7W ≤ 7W ≤ 6W ≤ 12W ≤ 14W ≤ 16W ≤ 20W ≤ 14W PON终端 尺寸 (长×宽×高) HG8010系列 122mm×100mm×30mm HG8110系列 122mm×100mm×30mm HG8120系列 143mm×115mm×30mm HG8040系列 195mm×155mm×34mm HG8240系列 195mm×155mm×34.5mm HG8245系列 195mm×173.7mm×34.5mm HG8247系列 268mm×213mm×34mm HG8447系列 268mm×213mm×34mm HG8242系列 268mm×213mm×34mm 注：产品规格如有变化，请以实物为准。 安装PON终端 1. 严禁将PON终端安装在室外或室外机柜! 2. PON终端既可以放置于水平桌面又可以挂墙安装，禁止使用 其他安装方式（如挂在天花板上）！ 桌面平放示意图如下 ( 以 HG8247 为例 )： 3

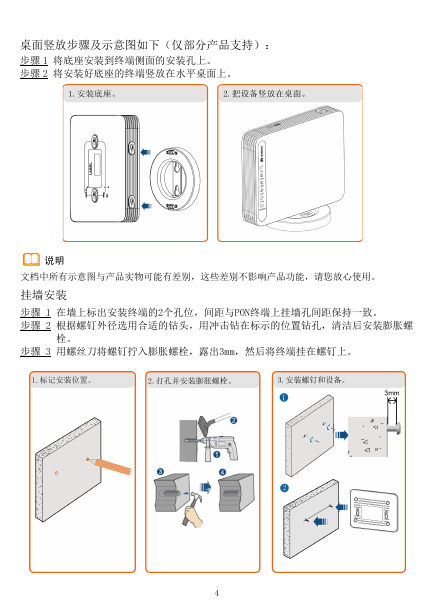

    桌面竖放步骤及示意图如下（仅部分产品支持）： 步骤 1 将底座安装到终端侧面的安装孔上。 步骤 2 将安装好底座的终端竖放在水平桌面上。 文档中所有示意图与产品实物可能有差别，这些差别不影响产品功能，请您放心使用。 挂墙安装 步骤 1 在墙上标出安装终端的2个孔位，间距与PON终端上挂墙孔间距保持一致。 步骤 2 根据螺钉外径选用合适的钻头，用冲击钻在标示的位置钻孔，清洁后安装膨胀螺 栓。 步骤 3 用螺丝刀将螺钉拧入膨胀螺栓，露出3mm，然后将终端挂在螺钉上。 4

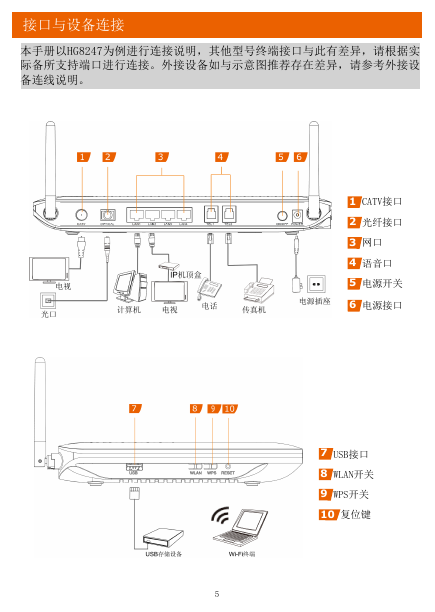

    接口与设备连接 本手册以HG8247为例进行连接说明，其他型号终端接口与此有差异，请根据实 际备所支持端口进行连接。外接设备如与示意图推荐存在差异，请参考外接设 备连线说明。 1 CATV接口 2 光纤接口 3 网口 4 语音口 5 电源开关 6 电源接口 7 USB接口 8 WLAN开关 9 WPS开关 10 复位键 5

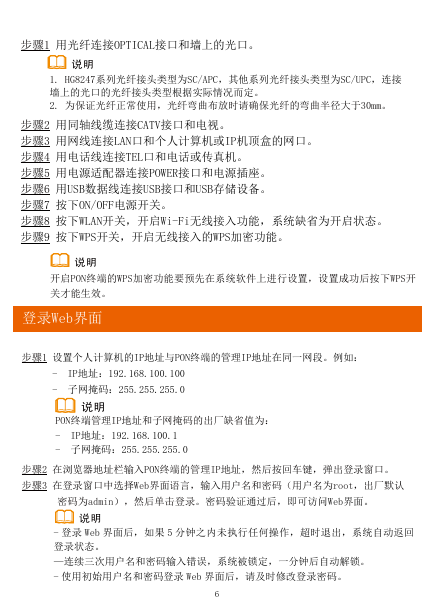

    步骤1 用光纤连接OPTICAL接口和墙上的光口。 1. HG8247系列光纤接头类型为SC/APC，其他系列光纤接头类型为SC/UPC，连接 墙上的光口的光纤接头类型根据实际情况而定。 2. 为保证光纤正常使用，光纤弯曲布放时请确保光纤的弯曲半径大于30mm。 步骤2 用同轴线缆连接CATV接口和电视。 步骤3 用网线连接LAN口和个人计算机或IP机顶盒的网口。 步骤4 用电话线连接TEL口和电话或传真机。 步骤5 用电源适配器连接POWER接口和电源插座。 步骤6 用USB数据线连接USB接口和USB存储设备。 步骤7 按下ON/OFF电源开关。 步骤8 按下WLAN开关，开启Wi-Fi无线接入功能，系统缺省为开启状态。 步骤9 按下WPS开关，开启无线接入的WPS加密功能。 开启PON终端的WPS加密功能要预先在系统软件上进行设置，设置成功后按下WPS开 关才能生效。 登录Web界面 步骤1 设置个人计算机的IP地址与PON终端的管理IP地址在同一网段。例如： - IP地址：192.168.100.100 - 子网掩码：255.255.255.0 PON终端管理IP地址和子网掩码的出厂缺省值为： - IP地址：192.168.100.1 - 子网掩码：255.255.255.0 步骤2 在浏览器地址栏输入PON终端的管理IP地址，然后按回车键，弹出登录窗口。 步骤3 在登录窗口中选择Web界面语言，输入用户名和密码（用户名为root，出厂默认 密码为admin），然后单击登录。密码验证通过后，即可访问Web界面。 - 登录 Web 界面后，如果 5 分钟之内未执行任何操作，超时退出，系统自动返回 登录状态。 —连续三次用户名和密码输入错误，系统被锁定，一分钟后自动解锁。 - 使用初始用户名和密码登录 Web 界面后，请及时修改登录密码。 6
    Wi-Fi参数设置 步骤1 选择“无线网络”页签，在左侧导航树中选择“无线网络参数配 置”。 步骤2 在右侧信息栏页面中，勾选“开启无线网络”单选框，在弹出的窗口 中设置无线网络参数，包括SSID、认证模式和加密模式等。例如： - SSID：WirelessNet - 验证模式：WPA Pre-Shared Key - 加密模式：TKIP - WPA PreSharedKey：Password 其中，SSID为Wi-Fi终端搜索到的无线网络名称，WPA PreSharedKey为Wi-Fi终 端接入无线网络的认证密码。 步骤3 单击应用。 带 Wi-Fi 功能的 ONT( 以 HG8247 为例 )，其无线信号通过的墙的数量、厚度、 位置和材料、天花板或其它物体都会限制无线网络的范围。同时材料类型和背 景 RF（无线电频率）噪声也会影响无线网络使用。使无线范围最大化可以遵循 如下方法： 1、减少 HG8247 和其它网络设备之间墙和天花板的数量。 每面墙或天花板能使无线接入范围减少 1-30 米。请合适地安放 HG8247 设 备以使墙或天花板的数量最少。 2、注意在网络设备间应遵循直线原则。 厚度为 0.5 米的墙在 45 度转角处接近 1 米厚。为了更好的接收信号，在安 放设备时，信号最好直接穿过墙或天花板。 3、建筑材料不同对无线范围的影响也不同。 固体金属门或铝制墙筋可能对接收范围带来负面影响。尝试安放访问点、 无线路由器和电脑，以使信号能穿过干墙或敞开的通道。诸如玻璃钢制品、 金属制品、绝缘墙体、文件柜、砖块和混凝土等材料和物体都会减弱您的 无线信号。 4、务必确认 HG8247 使用无线接入时远离这些设备。 - 远离（大于 2 米）能产生无线电（RF）频率噪音的电子设备或器具。 -2.4GHz 无线手机或 X-10（如微波炉、家庭安全系统、蓝牙设备和冰箱等） 会极大削弱无线连接信号甚至完全消失。 即使 2.4GHz 无线手机未接通使用，座机也会发出信号干扰无线网络。 7
