2006 年黑龙江哈尔滨工业大学结构力学考研真题一．选择题 1.图示结构，各杆 EI 常数，截面 C、D 两处的弯矩值 MC、MD 分别为：（ A •m）。）（单位：kN 2.0，1.0； B. −2.0，1.0 ； C. 2.0，−1.0； D. −2.0，−1.0 A. 解：先将 a 图化为 b 图，只有一个角位移未知量的结构，当结点作用力偶时，杆端弯矩按照转动刚度分配。弯矩图见图 b。 2.图示结构，EI=常数，MCA 为：（） A. 拉) Pl/4(右侧受拉)； B. Pl/4(左侧受拉)； C. Pl/2(右侧受拉)； D. Pl/2( 左侧受 3.图示两刚架的 EI 均为常数，并分别为 EI=1 和 EI=10，这两刚架的内力关系为：（A ） A、M 图相同； B. M 图不同； C. 图 a 刚架各截面弯矩大于图 b 刚架各相应界面弯矩； D. 图 a 刚架各截面弯矩大于图 b 刚架各相应界面弯矩

4.对图示体系作几何组成分析时，用三刚片组成规则进行分析，则三个刚片应该是：（D.） A. 刚片 235、刚片 134 与基础； B. 刚片 134、链杆 56 与基础； C. 刚片 235、链杆 34 与基础； D. 刚片 235、链杆 46 与基础 5.图示结构 A 截面转角（设顺时针为正）为：（）

6.图示对称结构 EI=常数，中点截面 C 及 AB 杆内力应满足： A. MC=0，QC≠0，NC=0，NAB=0； B. MC=0，QC≠0，NC=0，NAB≠0； C. MC≠0，QC＝0，NC≠0，NAB=0； D. MC≠0，QC＝0，NC≠0，NAB≠0。二．填充题 1.图示结构各杆件刚度 i 相等，则位移法典型方程的 r11=____，r22=______ 。 2.用力矩分配法计算图示结构，EI=常数，可得：MAB= ____kN•m， MBA= ____kN•m，MCA= ______kN•m。 +15 -15 0

3.图示三铰拱中水平推力 4.图 b 为图 a 所示结构的基本体系，EI=常数。试列出其力法方程。 5.图示结构 EI=常数，在给定荷载作用下，QAB=

三．计算题 1.列出用位移法并利用对称性计算图示刚架的基本结构及典型方程。 2.已知荷载作用下结构的 M 图如图 a 所示，求横梁的水平位移。横梁的抗弯刚度为 3EI，竖柱的抗弯刚度均为 2EI，l =6m 。

4.已知图示刚架支座 E 下沉Δ，用位移法作 M 图，EI=常数。 5.图示桁架各杆 EA 相同，求图示角的改变量。

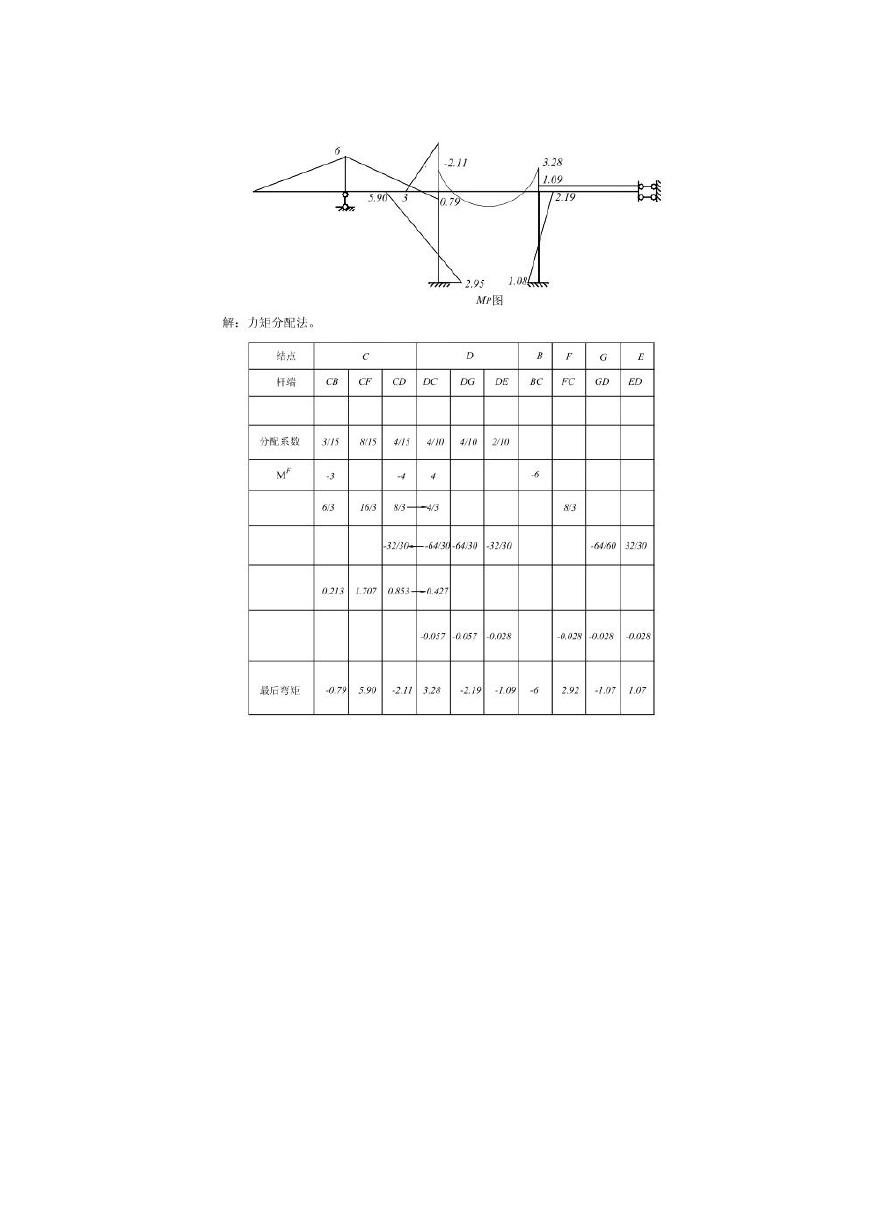

6、用力矩分配法计算图示结构，并作 M 图（计算两轮）。
