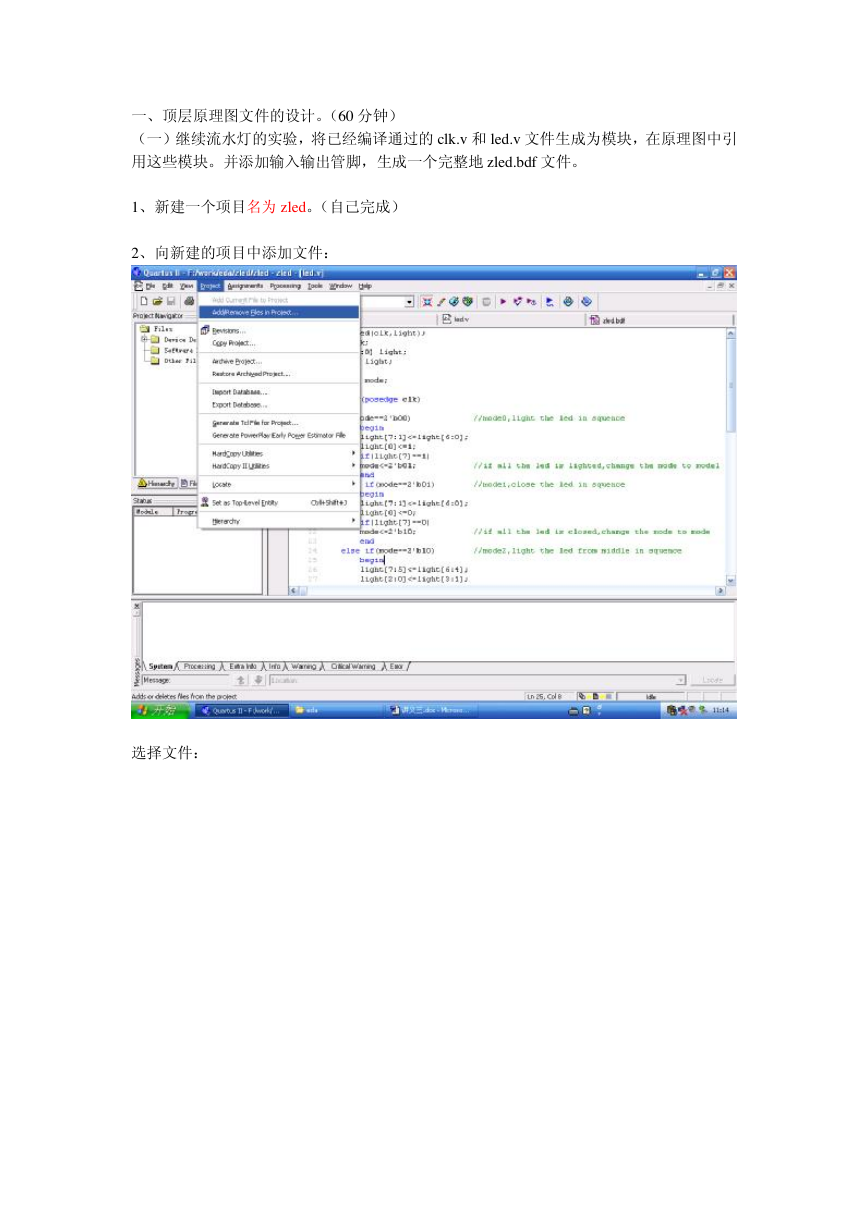

一、顶层原理图文件的设计。(60 分钟) (一)继续流水灯的实验,将已经编译通过的clk.v 和 led.v 文件生成为模块,在原理图中引 用这些模块。并添加输入输出管脚,生成一个完整地zled.bdf 文件。 1、新建一个项目名为 zled。(自己完成) 2、向新建的项目中添加文件: 选择文件:

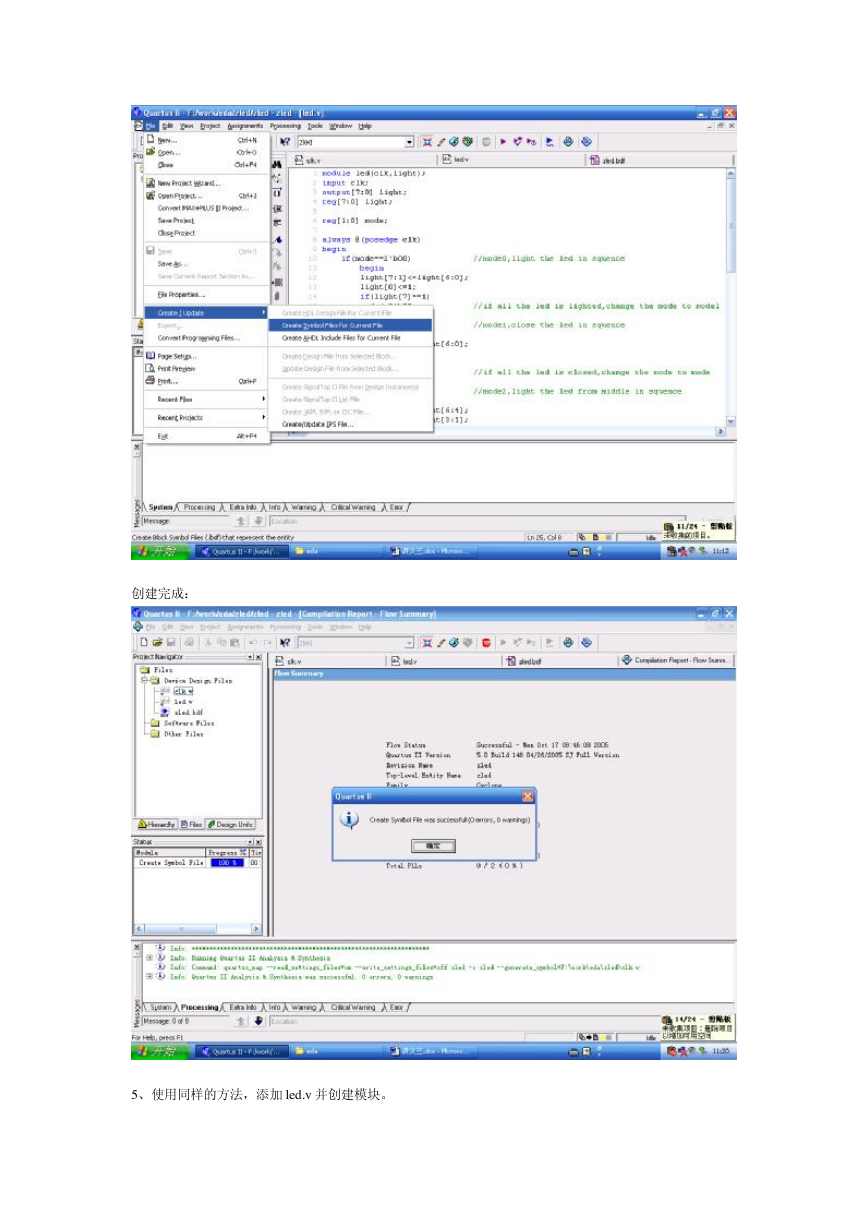

3、打开文件: 4、对当前打开的文件创建模块单元操作:
创建完成: 5、使用同样的方法,添加led.v 并创建模块。

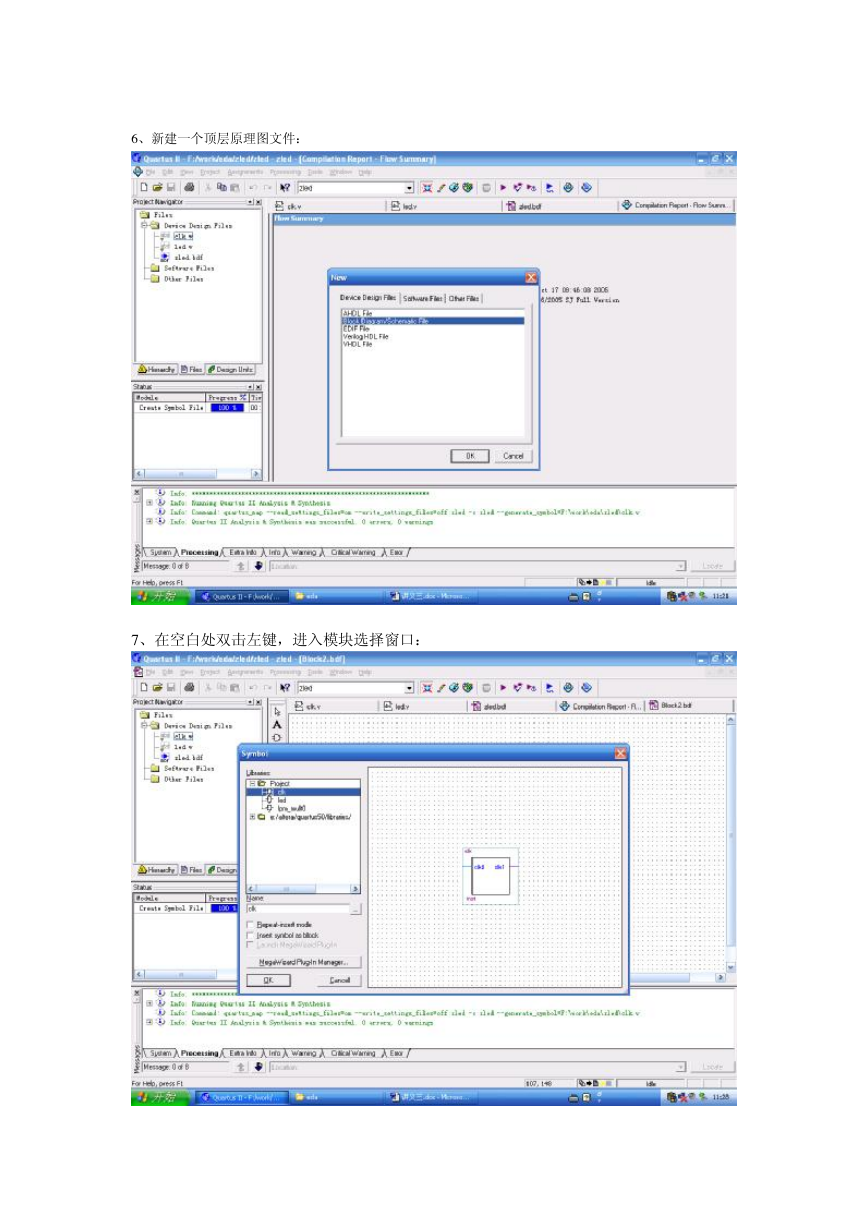

6、新建一个顶层原理图文件: 7、在空白处双击左键,进入模块选择窗口:

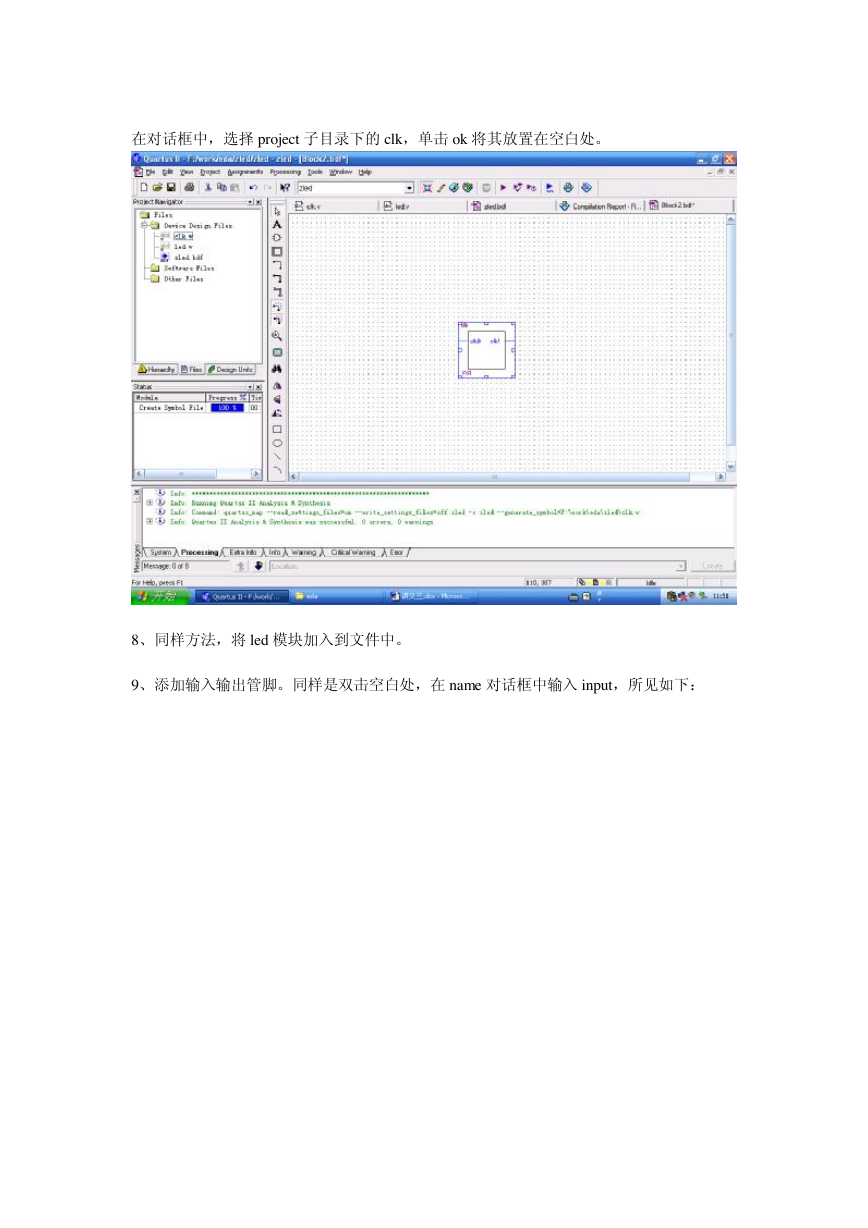

在对话框中,选择 project 子目录下的 clk,单击 ok 将其放置在空白处。 8、同样方法,将 led 模块加入到文件中。 9、添加输入输出管脚。同样是双击空白处,在 name 对话框中输入 input,所见如下:

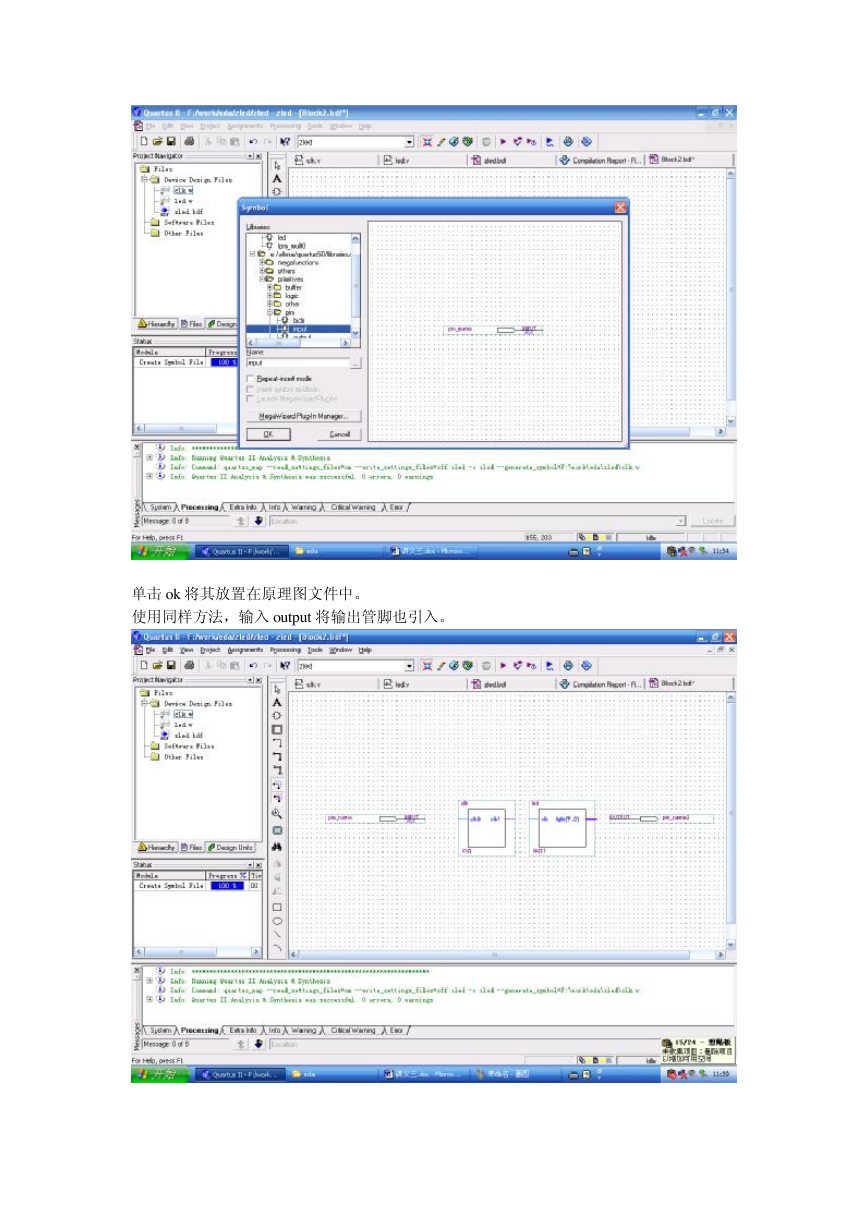

单击 ok 将其放置在原理图文件中。 使用同样方法,输入 output 将输出管脚也引入。

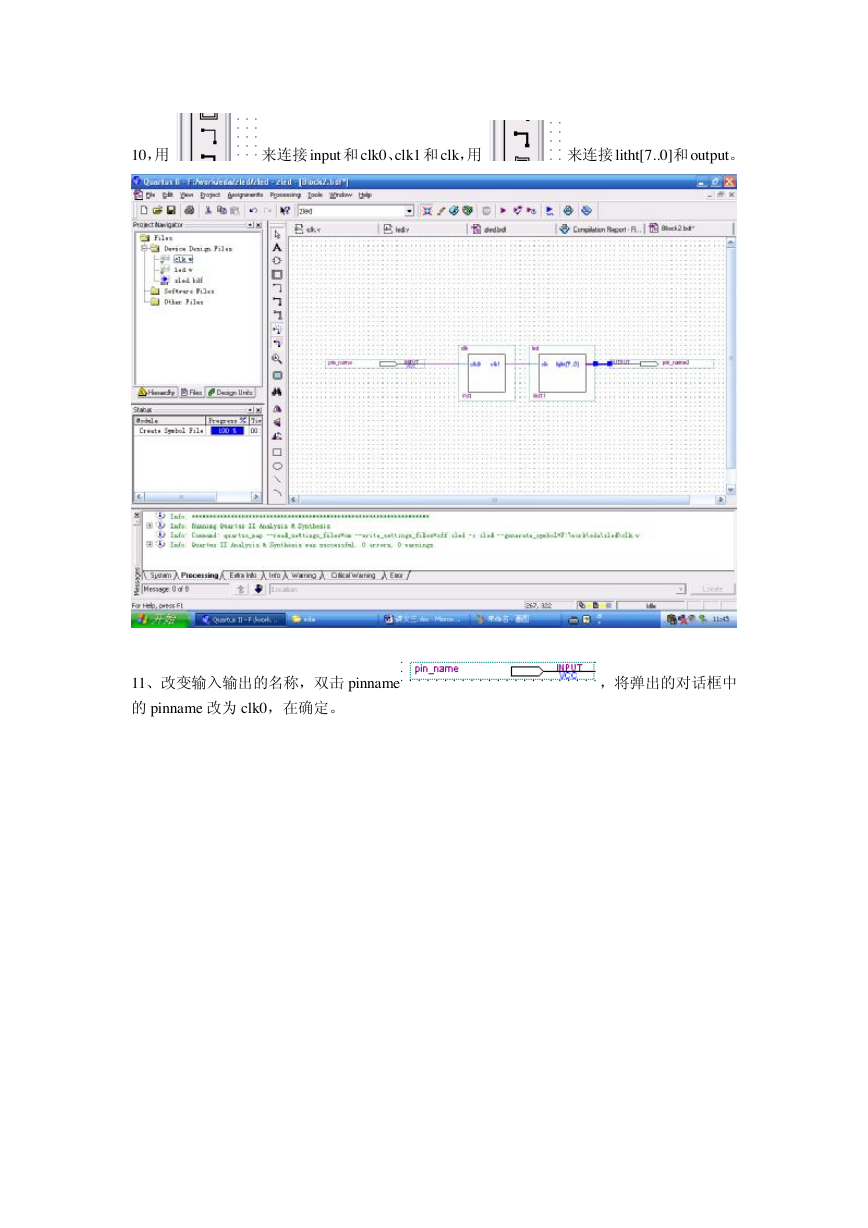

10,用 来连接 input 和 clk0、clk1 和 clk,用 来连接 litht[7..0]和 output。 11、改变输入输出的名称,双击 pinname 的 pinname 改为 clk0,在确定。 ,将弹出的对话框中

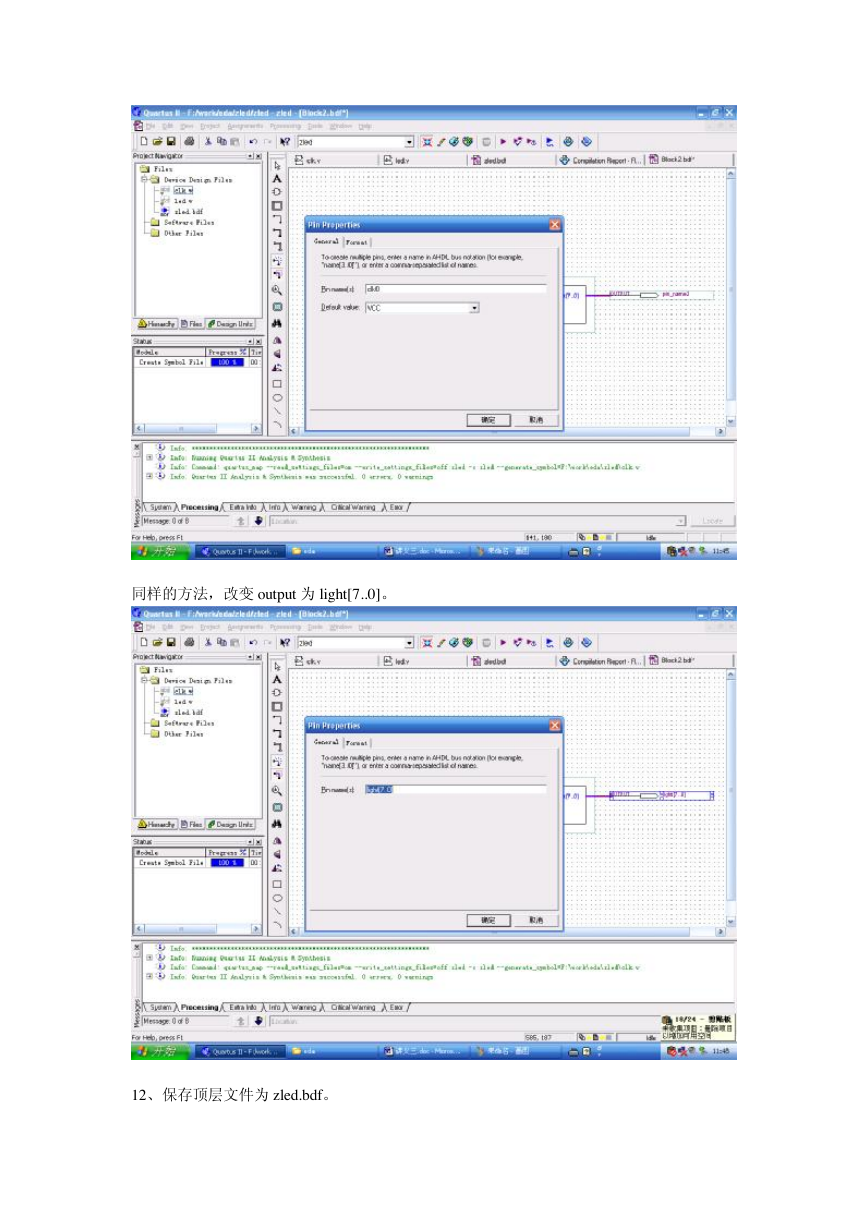

同样的方法,改变 output 为 light[7..0]。 12、保存顶层文件为 zled.bdf。
