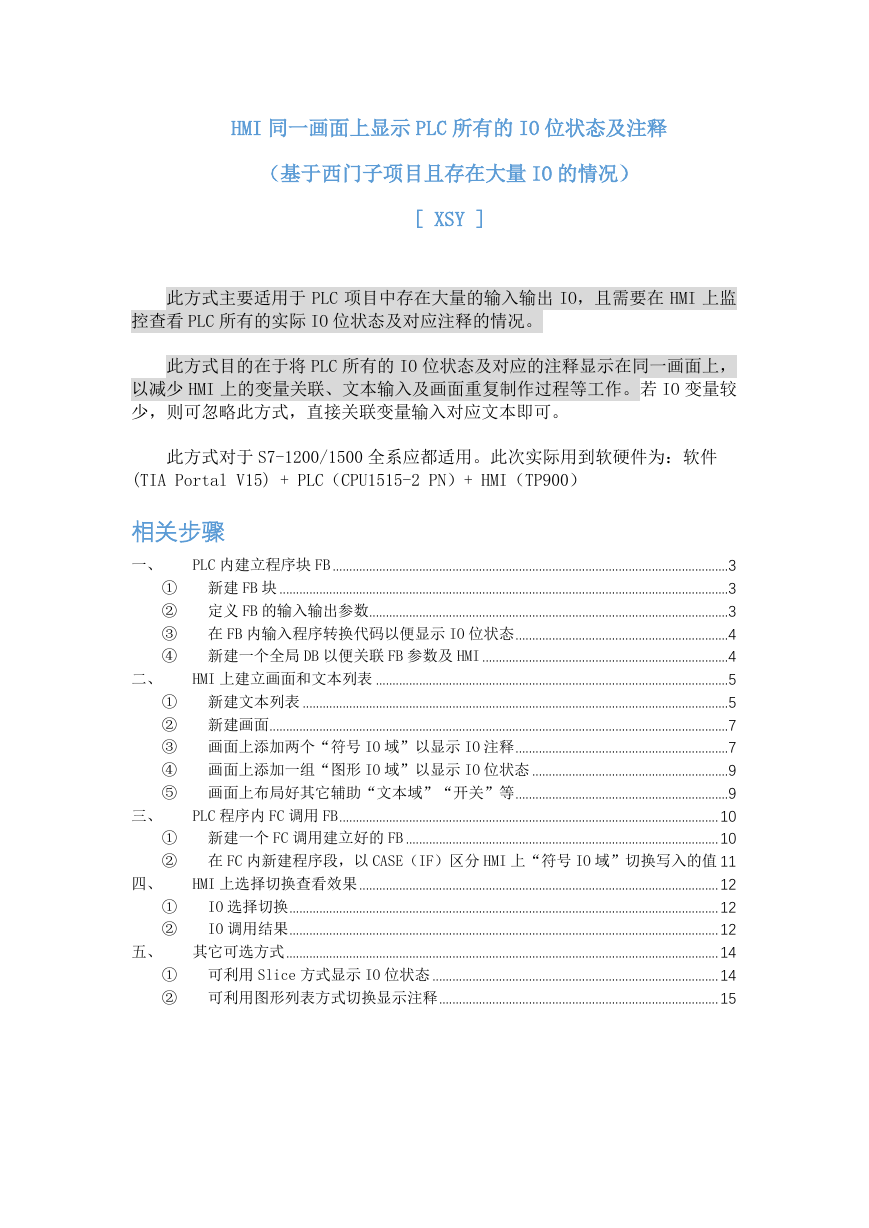

HMI 同一画面上显示 PLC 所有的 IO 位状态及注释（基于西门子项目且存在大量 IO 的情况） [ XSY ] 此方式主要适用于 PLC 项目中存在大量的输入输出 IO，且需要在 HMI 上监控查看 PLC 所有的实际 IO 位状态及对应注释的情况。此方式目的在于将 PLC 所有的 IO 位状态及对应的注释显示在同一画面上，以减少 HMI 上的变量关联、文本输入及画面重复制作过程等工作。若 IO 变量较少，则可忽略此方式，直接关联变量输入对应文本即可。此方式对于 S7-1200/1500 全系应都适用。此次实际用到软硬件为：软件 (TIA Portal V15) + PLC（CPU1515-2 PN）+ HMI（TP900）相关步骤二、三、四、一、 PLC 内建立程序块 FB .......................................................................................................................3 ① 新建 FB 块 .......................................................................................................................................3 ② 定义 FB 的输入输出参数 ............................................................................................................3 ③ 在 FB 内输入程序转换代码以便显示 IO 位状态 ................................................................4 ④ 新建一个全局 DB 以便关联 FB 参数及 HMI ..........................................................................4 HMI 上建立画面和文本列表 ..........................................................................................................5 ① 新建文本列表 ................................................................................................................................5 ② 新建画面 ..........................................................................................................................................7 ③ 画面上添加两个“符号 IO 域”以显示 IO 注释 ................................................................7 ④ 画面上添加一组“图形 IO 域”以显示 IO 位状态 ...........................................................9 ⑤ 画面上布局好其它辅助“文本域”“开关”等 ................................................................9 PLC 程序内 FC 调用 FB .................................................................................................................. 10 ① 新建一个 FC 调用建立好的 FB .............................................................................................. 10 ② 在 FC 内新建程序段，以 CASE（IF）区分 HMI 上“符号 IO 域”切换写入的值 11 HMI 上选择切换查看效果 ............................................................................................................ 12 IO 选择切换 ................................................................................................................................. 12 IO 调用结果 ................................................................................................................................. 12 五、其它可选方式 .................................................................................................................................. 14 ① 可利用 Slice 方式显示 IO 位状态 ...................................................................................... 14 ② 可利用图形列表方式切换显示注释 .................................................................................... 15 ① ②

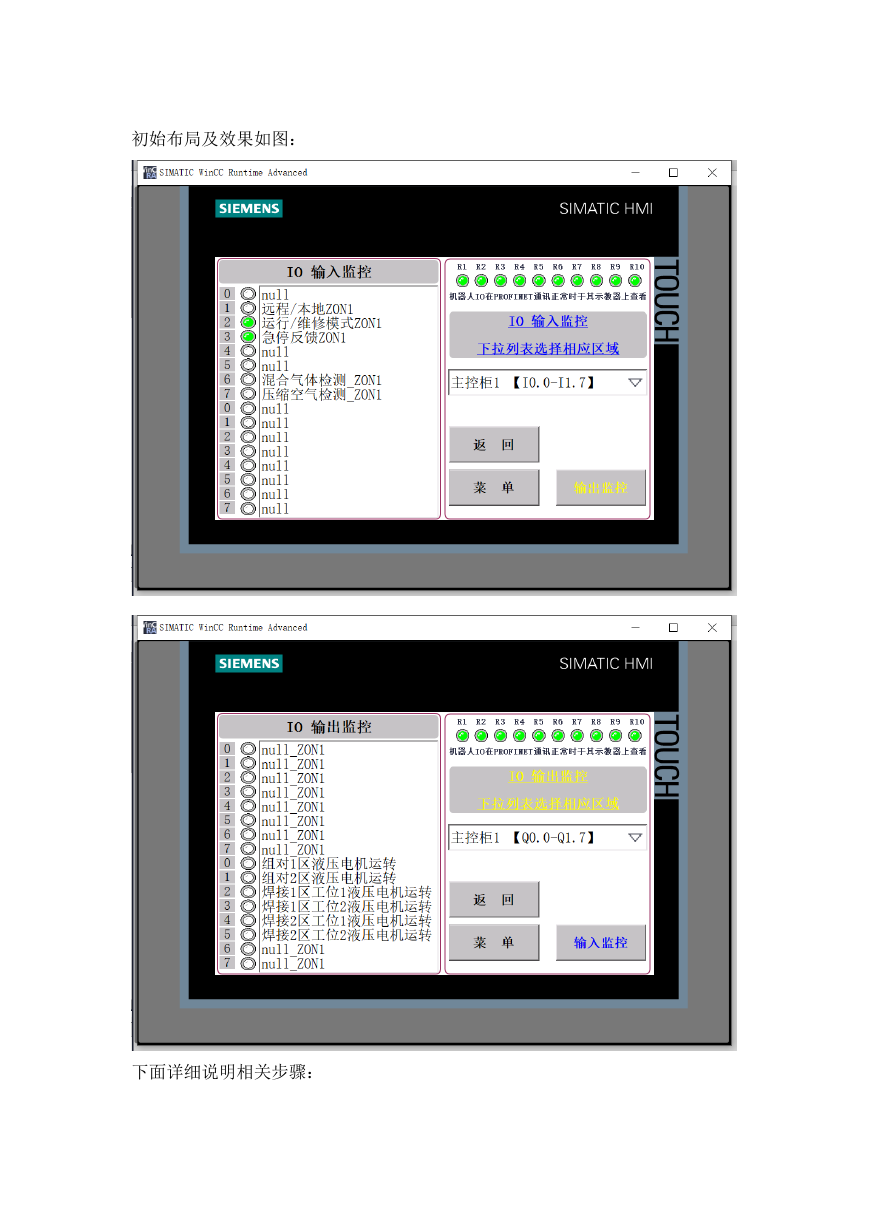

初始布局及效果如图：下面详细说明相关步骤：

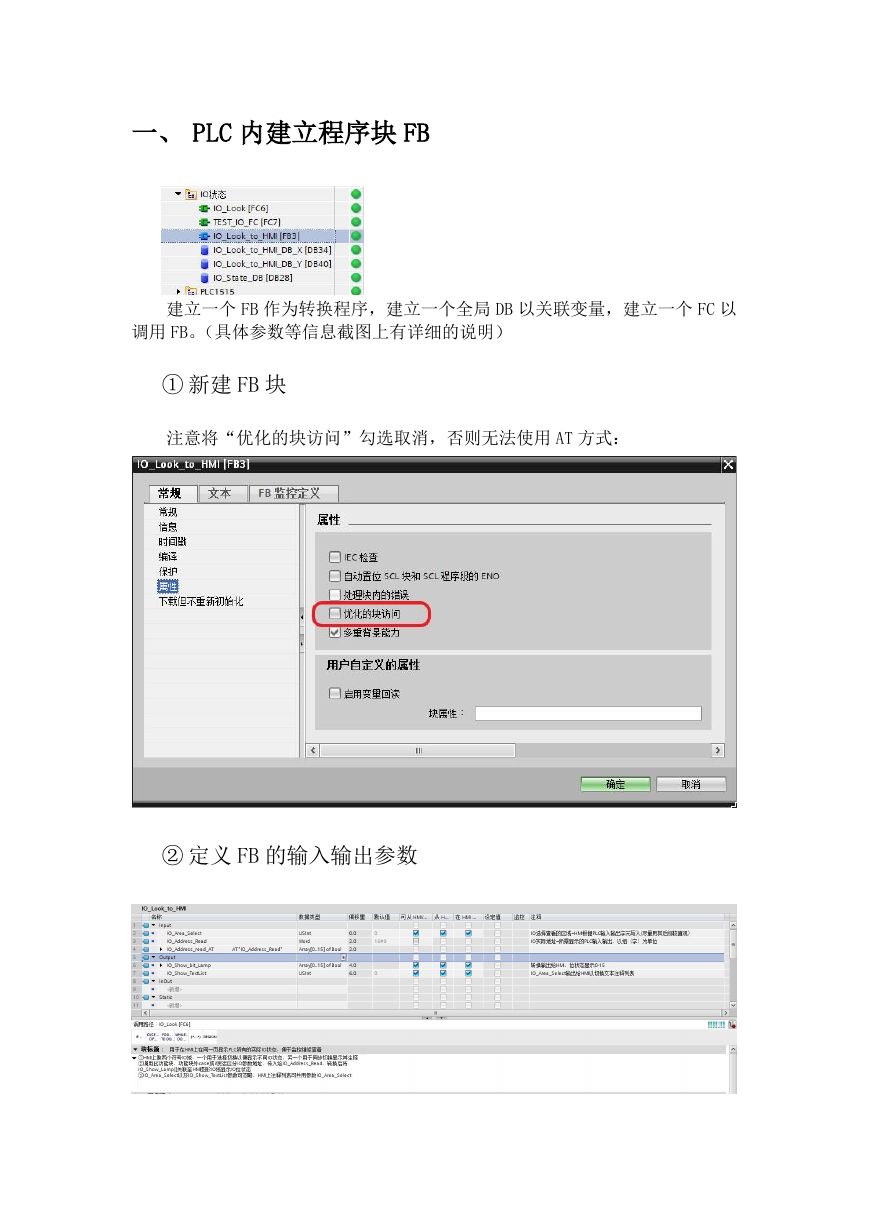

一、 PLC 内建立程序块 FB 建立一个 FB 作为转换程序，建立一个全局 DB 以关联变量，建立一个 FC 以调用 FB。（具体参数等信息截图上有详细的说明） ① 新建 FB 块注意将“优化的块访问”勾选取消，否则无法使用 AT 方式： ② 定义 FB 的输入输出参数

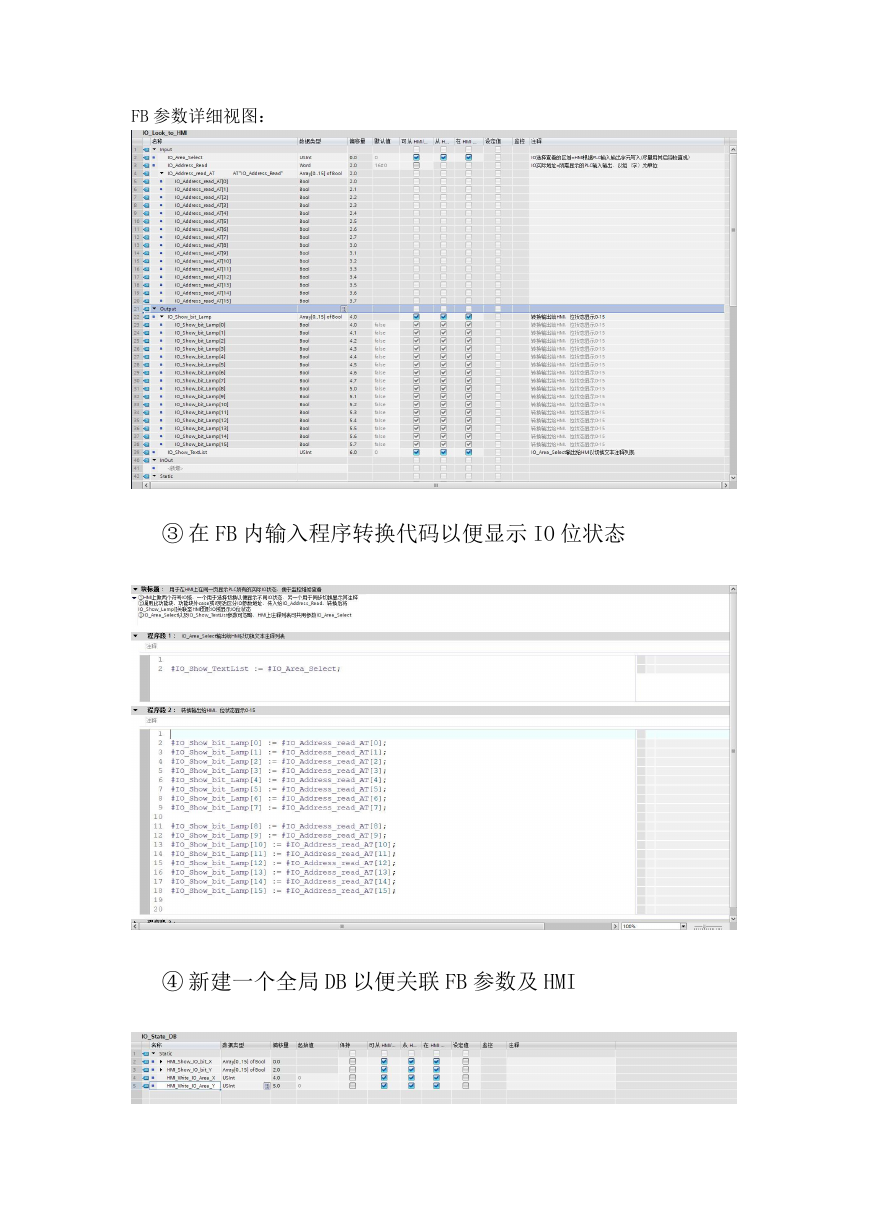

FB 参数详细视图： ③ 在 FB 内输入程序转换代码以便显示 IO 位状态 ④ 新建一个全局 DB 以便关联 FB 参数及 HMI

二、 HMI 上建立画面和文本列表建立两个画面，一个作为输入监控，一个用于输出监控。建立四个文本列表，用于 IO 切换和注释的显示。（先规划好如何对应显示） ① 新建文本列表在“文本和图形列表”中新建文本列表，输入条目对应的值和文本，这里以输入 IO 相关的文本列表为例：建立“选择列表”，以便符号 IO 域中切换选择时将对应值写入至 PLC：

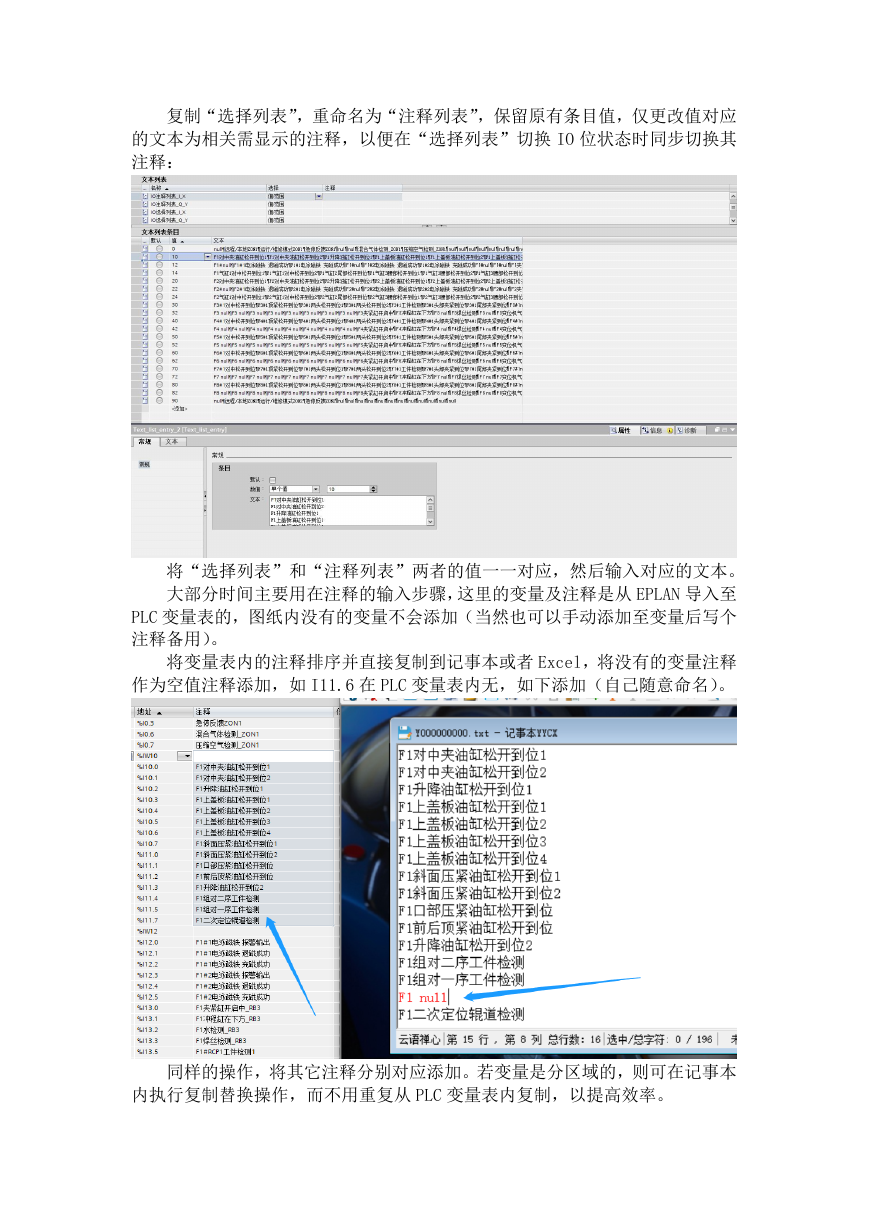

复制“选择列表”，重命名为“注释列表”，保留原有条目值，仅更改值对应的文本为相关需显示的注释，以便在“选择列表”切换 IO 位状态时同步切换其注释：将“选择列表”和“注释列表”两者的值一一对应，然后输入对应的文本。大部分时间主要用在注释的输入步骤，这里的变量及注释是从 EPLAN 导入至 PLC 变量表的，图纸内没有的变量不会添加（当然也可以手动添加至变量后写个注释备用）。将变量表内的注释排序并直接复制到记事本或者 Excel，将没有的变量注释作为空值注释添加，如 I11.6 在 PLC 变量表内无，如下添加（自己随意命名）。同样的操作，将其它注释分别对应添加。若变量是分区域的，则可在记事本内执行复制替换操作，而不用重复从 PLC 变量表内复制，以提高效率。

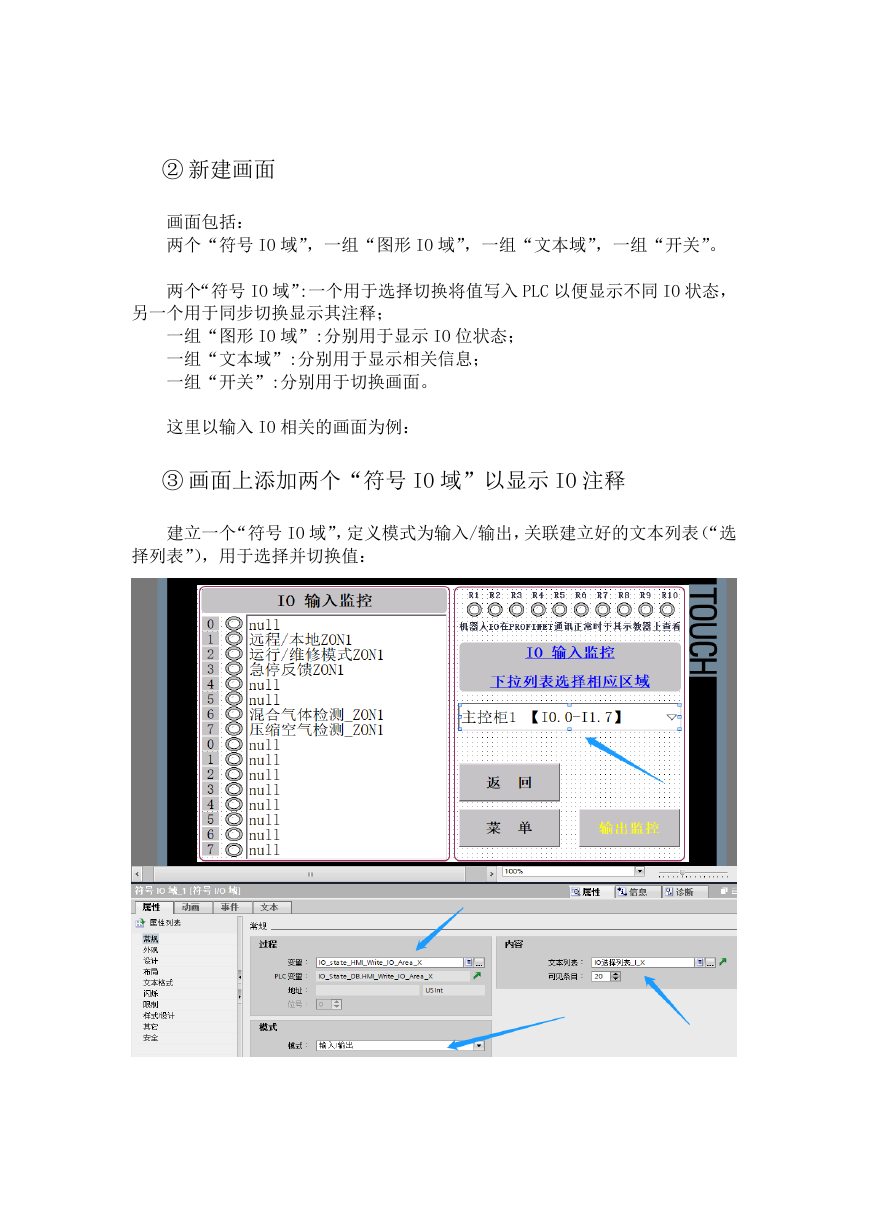

② 新建画面画面包括：两个“符号 IO 域”，一组“图形 IO 域”，一组“文本域”，一组“开关”。两个“符号 IO 域”:一个用于选择切换将值写入 PLC 以便显示不同 IO 状态，另一个用于同步切换显示其注释；一组“图形 IO 域”:分别用于显示 IO 位状态；一组“文本域”:分别用于显示相关信息；一组“开关”:分别用于切换画面。这里以输入 IO 相关的画面为例： ③ 画面上添加两个“符号 IO 域”以显示 IO 注释建立一个“符号 IO 域”，定义模式为输入/输出，关联建立好的文本列表（“选择列表”），用于选择并切换值：

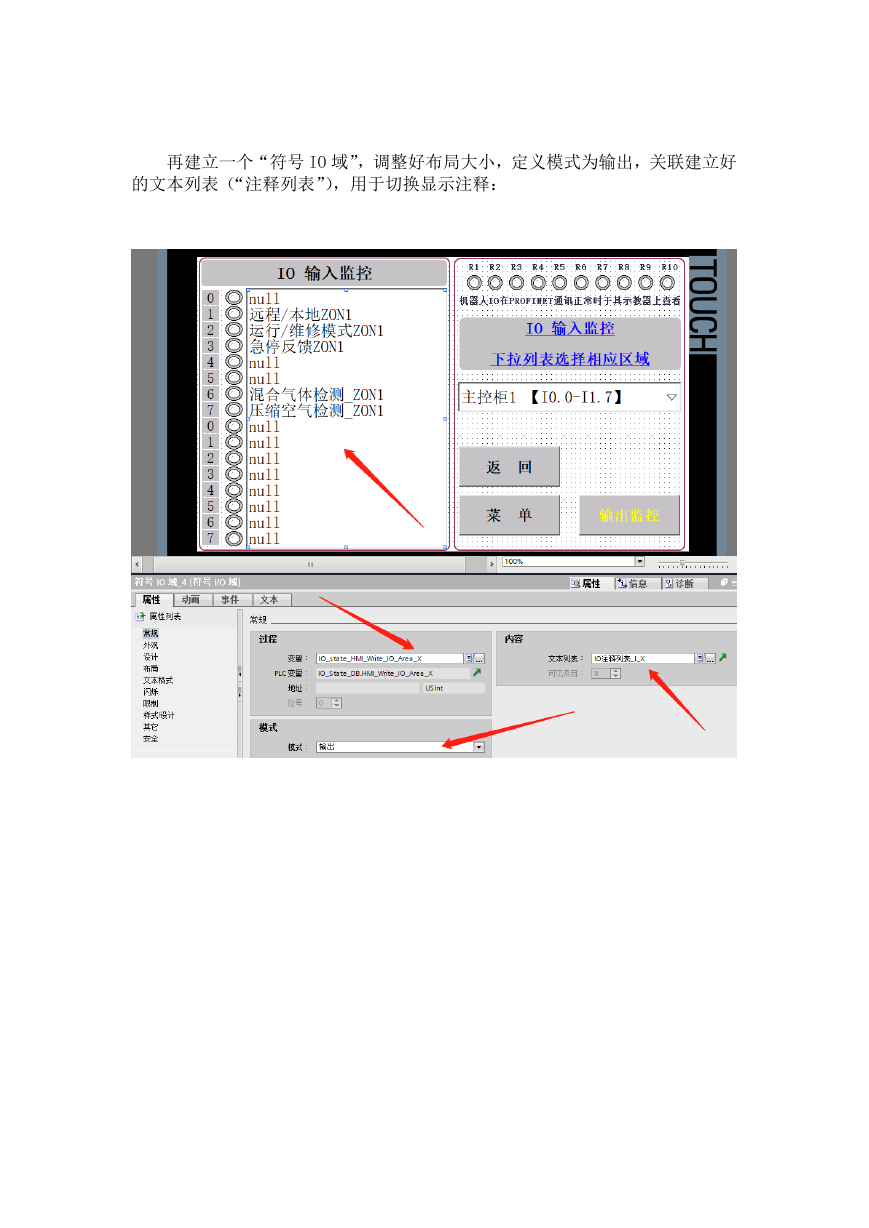

再建立一个“符号 IO 域”，调整好布局大小，定义模式为输出，关联建立好的文本列表（“注释列表”），用于切换显示注释：
