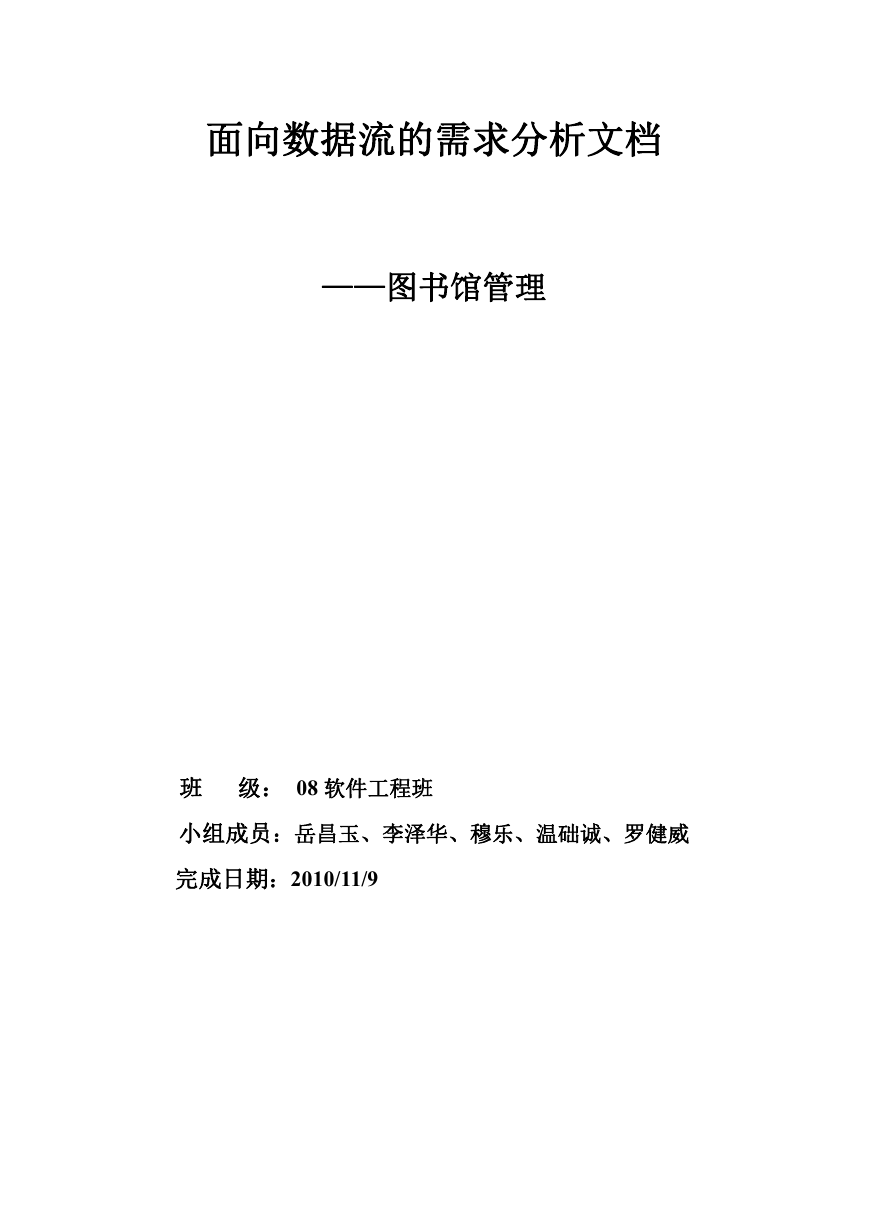

面向数据流的需求分析文档 ——图书馆管理班级： 08 软件工程班小组成员：岳昌玉、李泽华、穆乐、温础诚、罗健威完成日期：2010/11/9

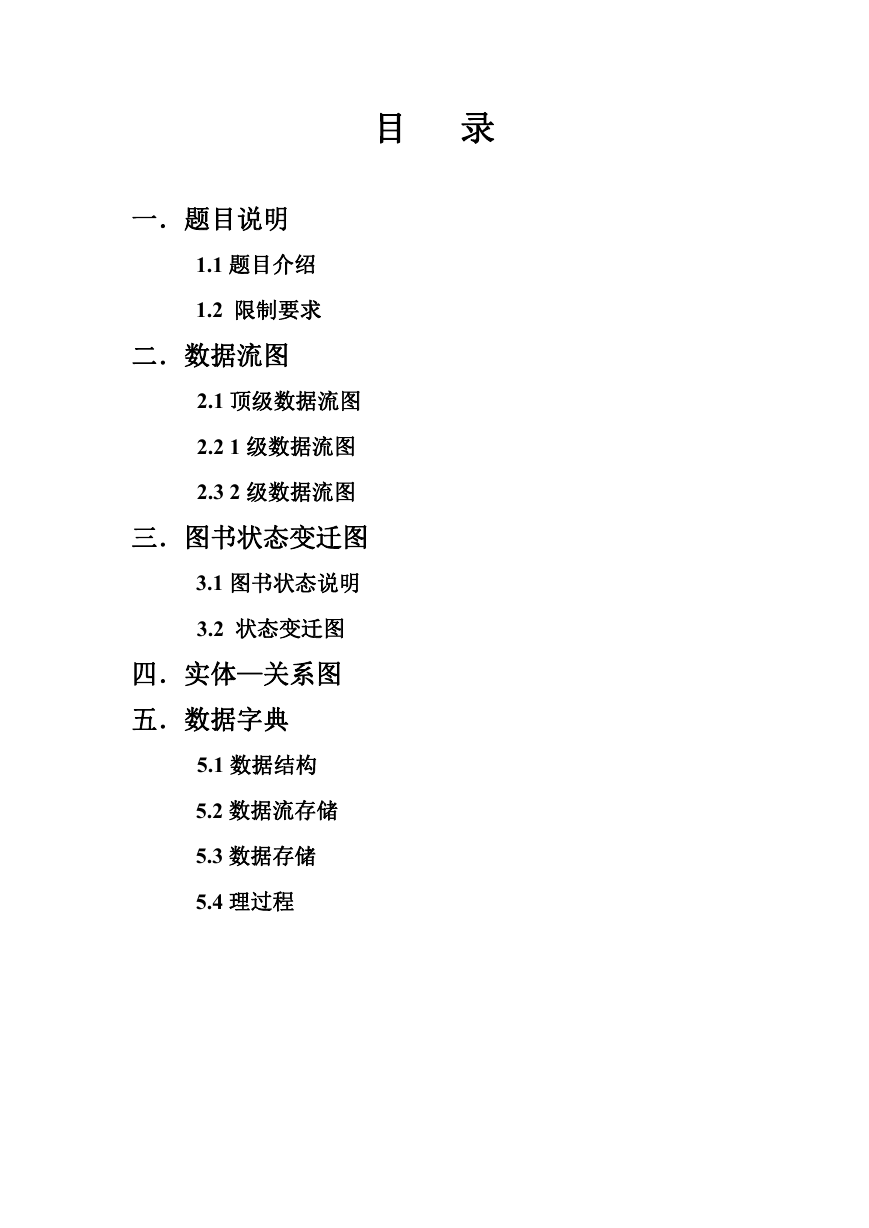

目录一．题目说明 1.1 题目介绍 1.2 限制要求二．数据流图 2.1 顶级数据流图 2.2 1 级数据流图 2.3 2 级数据流图三．图书状态变迁图 3.1 图书状态说明 3.2 状态变迁图四．实体—关系图五．数据字典 5.1 数据结构 5.2 数据流存储 5.3 数据存储 5.4 理过程

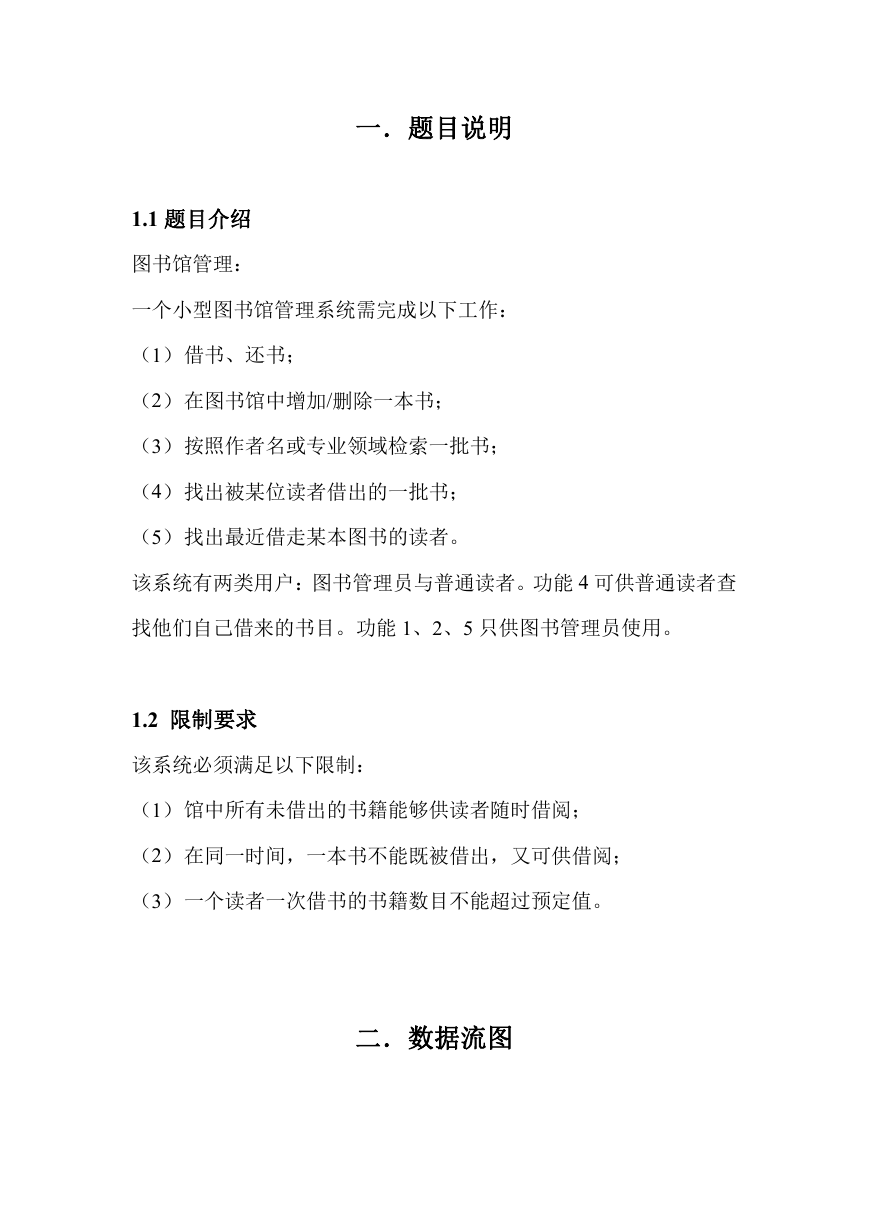

一．题目说明 1.1 题目介绍图书馆管理：一个小型图书馆管理系统需完成以下工作：（1）借书、还书；（2）在图书馆中增加/删除一本书；（3）按照作者名或专业领域检索一批书；（4）找出被某位读者借出的一批书；（5）找出最近借走某本图书的读者。该系统有两类用户：图书管理员与普通读者。功能 4 可供普通读者查找他们自己借来的书目。功能 1、2、5 只供图书管理员使用。 1.2 限制要求该系统必须满足以下限制：（1）馆中所有未借出的书籍能够供读者随时借阅；（2）在同一时间，一本书不能既被借出，又可供借阅；（3）一个读者一次借书的书籍数目不能超过预定值。二．数据流图

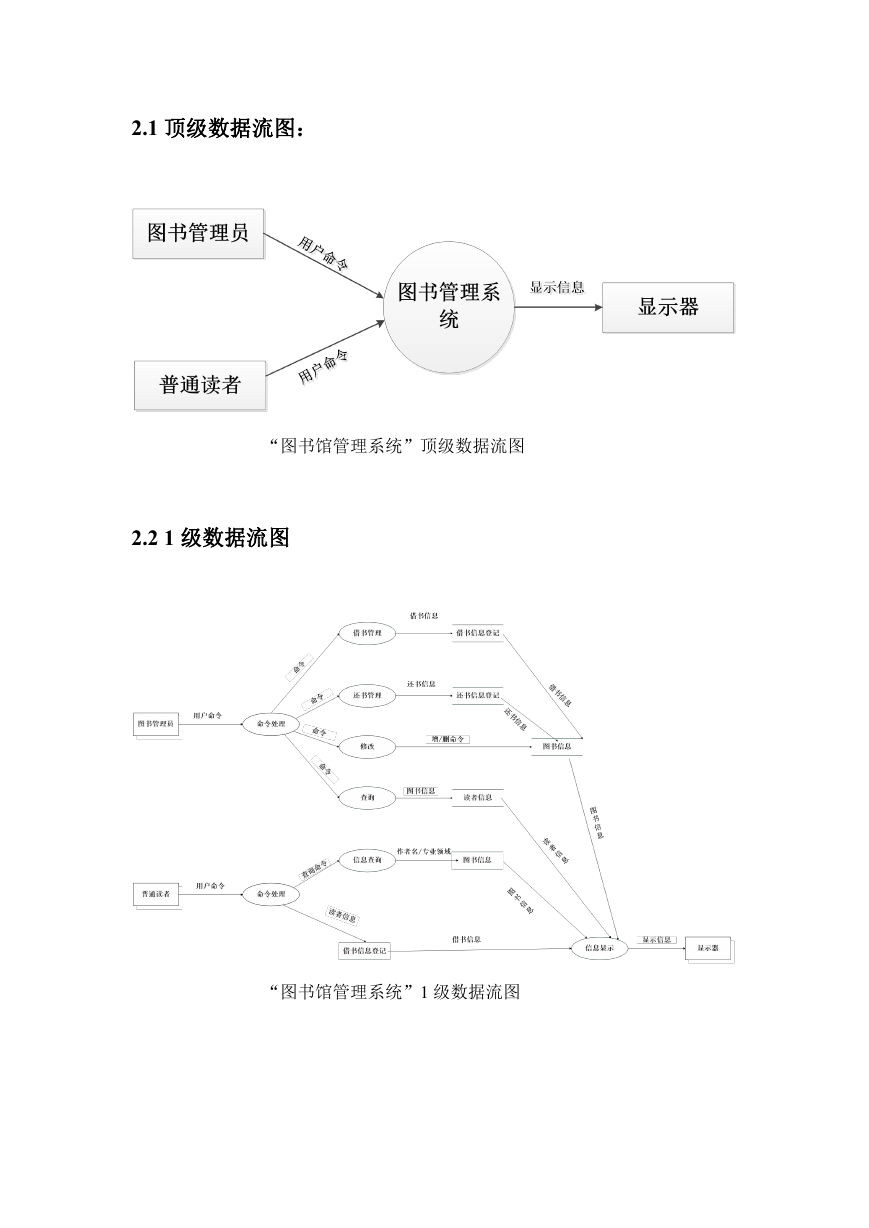

2.1 顶级数据流图： “图书馆管理系统”顶级数据流图 2.2 1 级数据流图 “图书馆管理系统”1 级数据流图

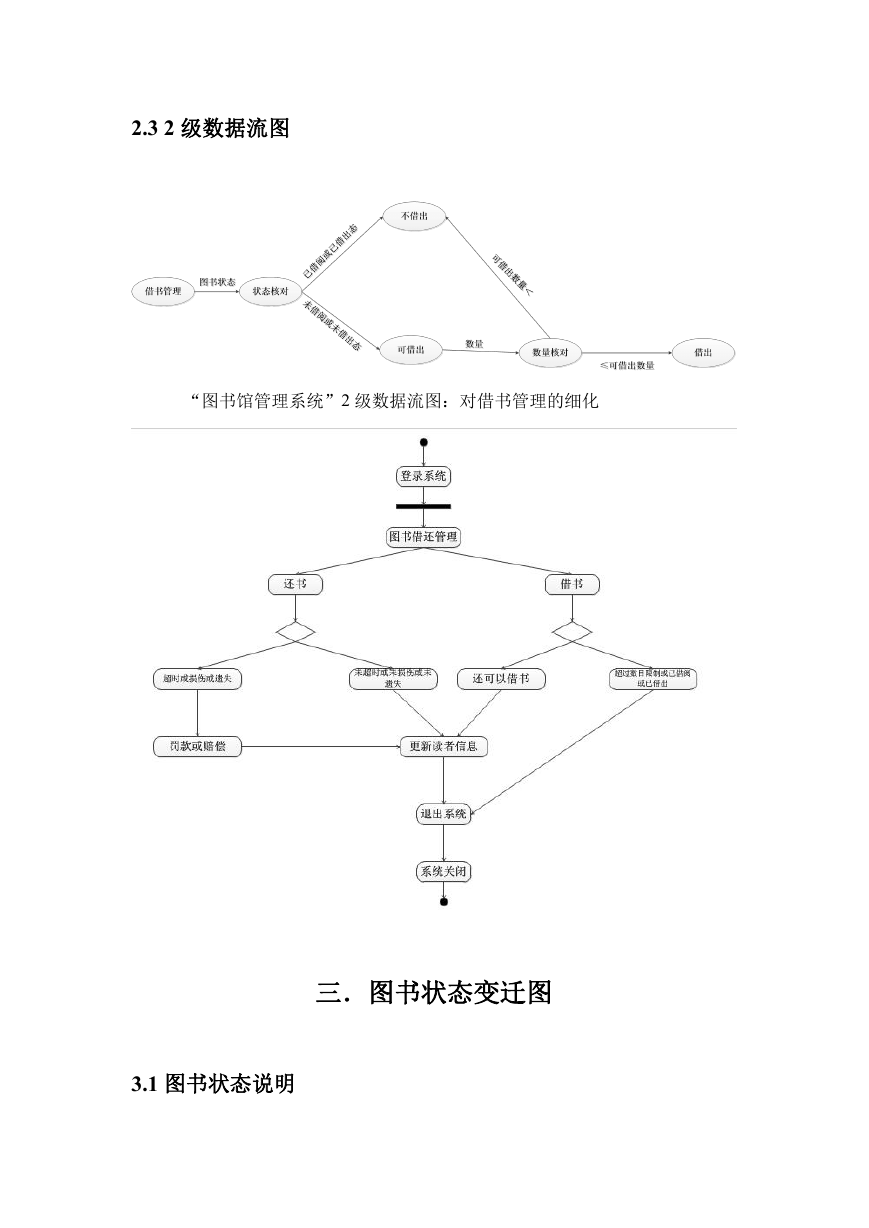

2.3 2 级数据流图 “图书馆管理系统”2 级数据流图：对借书管理的细化三．图书状态变迁图 3.1 图书状态说明

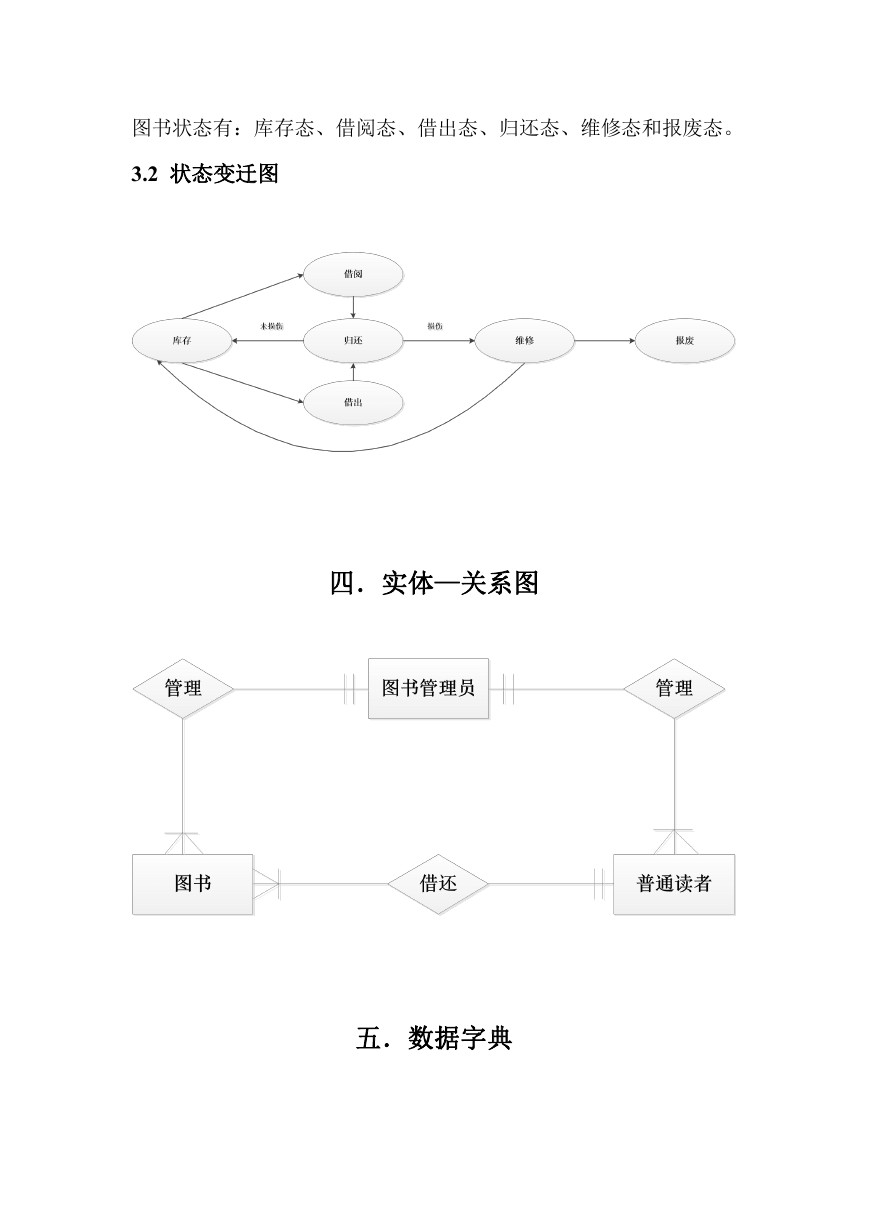

图书状态有：库存态、借阅态、借出态、归还态、维修态和报废态。 3.2 状态变迁图四．实体—关系图五．数据字典

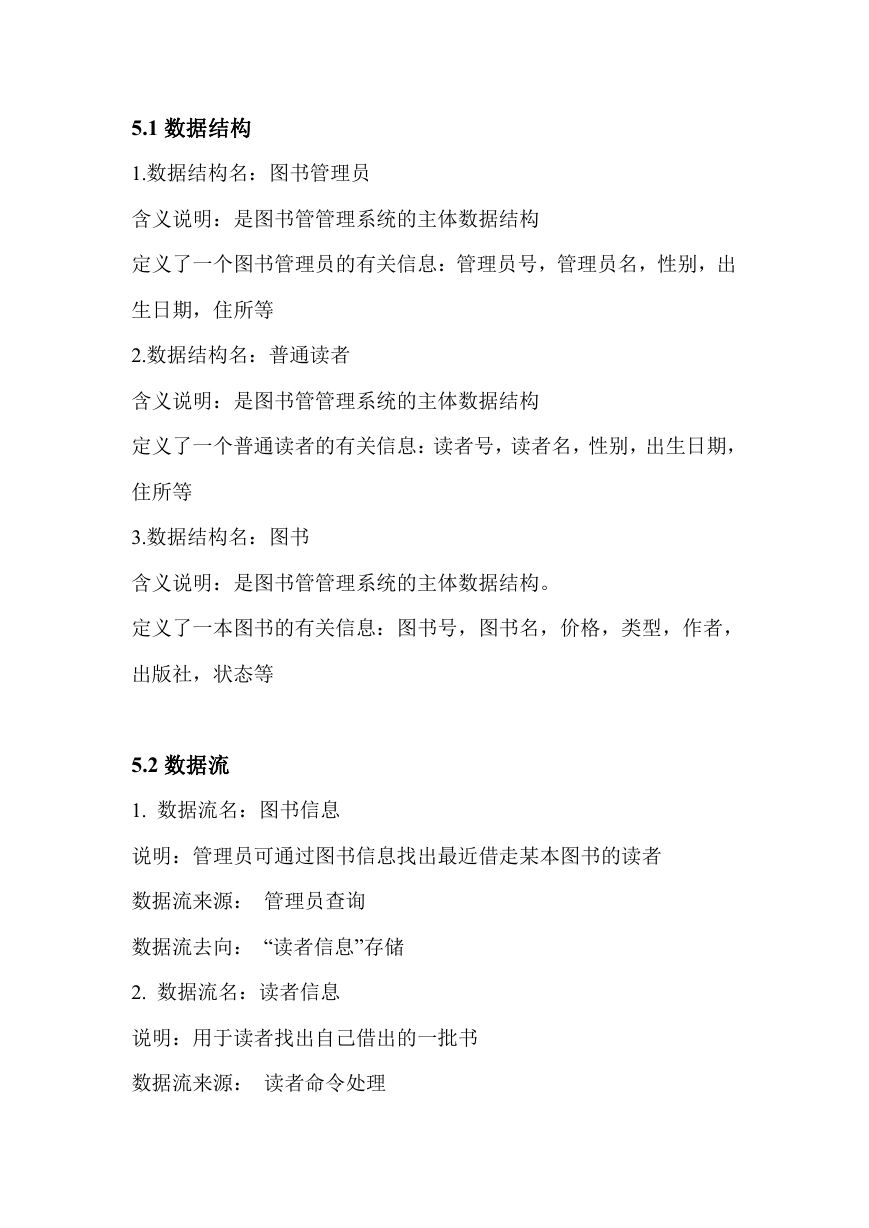

5.1 数据结构 1.数据结构名：图书管理员含义说明：是图书管管理系统的主体数据结构定义了一个图书管理员的有关信息：管理员号，管理员名，性别，出生日期，住所等 2.数据结构名：普通读者含义说明：是图书管管理系统的主体数据结构定义了一个普通读者的有关信息：读者号，读者名，性别，出生日期，住所等 3.数据结构名：图书含义说明：是图书管管理系统的主体数据结构。定义了一本图书的有关信息：图书号，图书名，价格，类型，作者，出版社，状态等 5.2 数据流 1. 数据流名：图书信息说明：管理员可通过图书信息找出最近借走某本图书的读者数据流来源：管理员查询数据流去向： “读者信息”存储 2. 数据流名：读者信息说明：用于读者找出自己借出的一批书数据流来源：读者命令处理

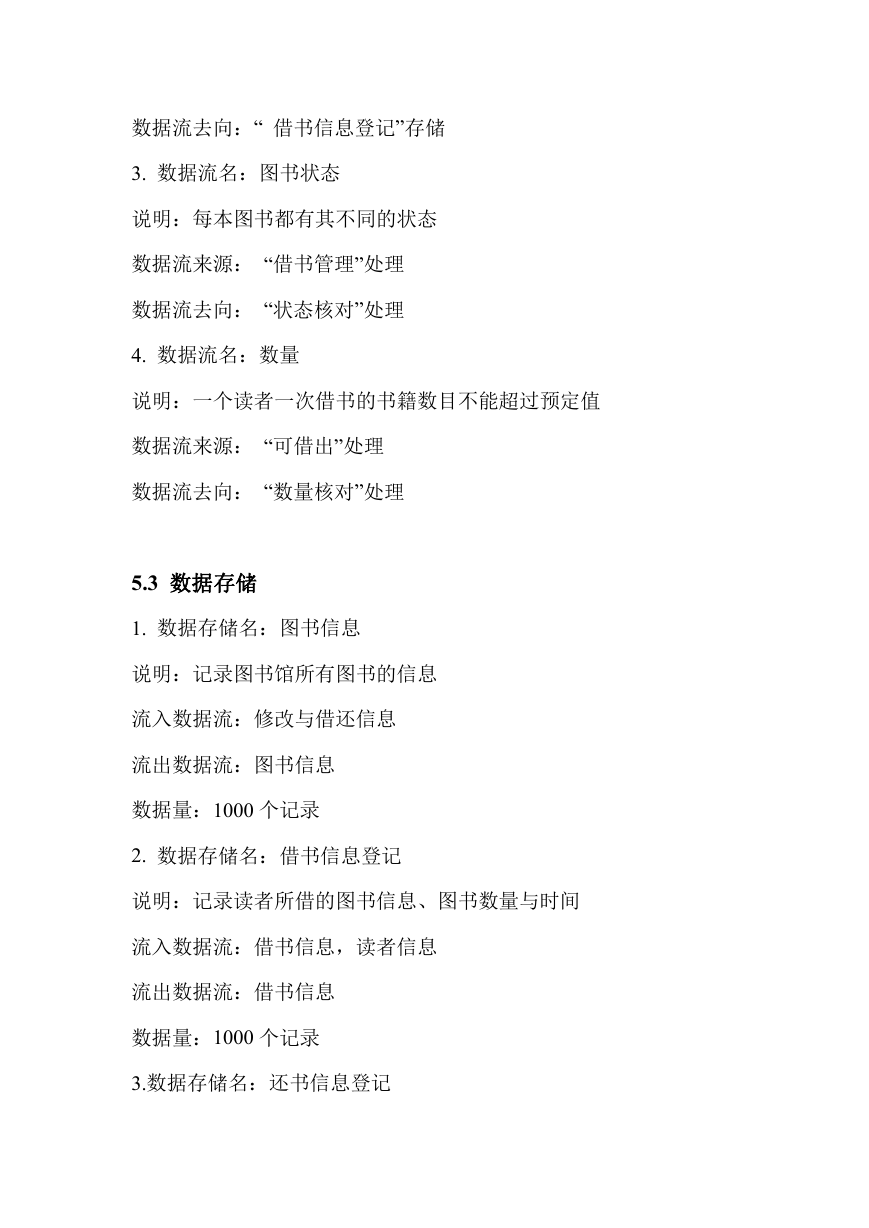

数据流去向：“ 借书信息登记”存储 3. 数据流名：图书状态说明：每本图书都有其不同的状态数据流来源： “借书管理”处理数据流去向： “状态核对”处理 4. 数据流名：数量说明：一个读者一次借书的书籍数目不能超过预定值数据流来源： “可借出”处理数据流去向： “数量核对”处理 5.3 数据存储 1. 数据存储名：图书信息说明：记录图书馆所有图书的信息流入数据流：修改与借还信息流出数据流：图书信息数据量：1000 个记录 2. 数据存储名：借书信息登记说明：记录读者所借的图书信息、图书数量与时间流入数据流：借书信息，读者信息流出数据流：借书信息数据量：1000 个记录 3.数据存储名：还书信息登记
