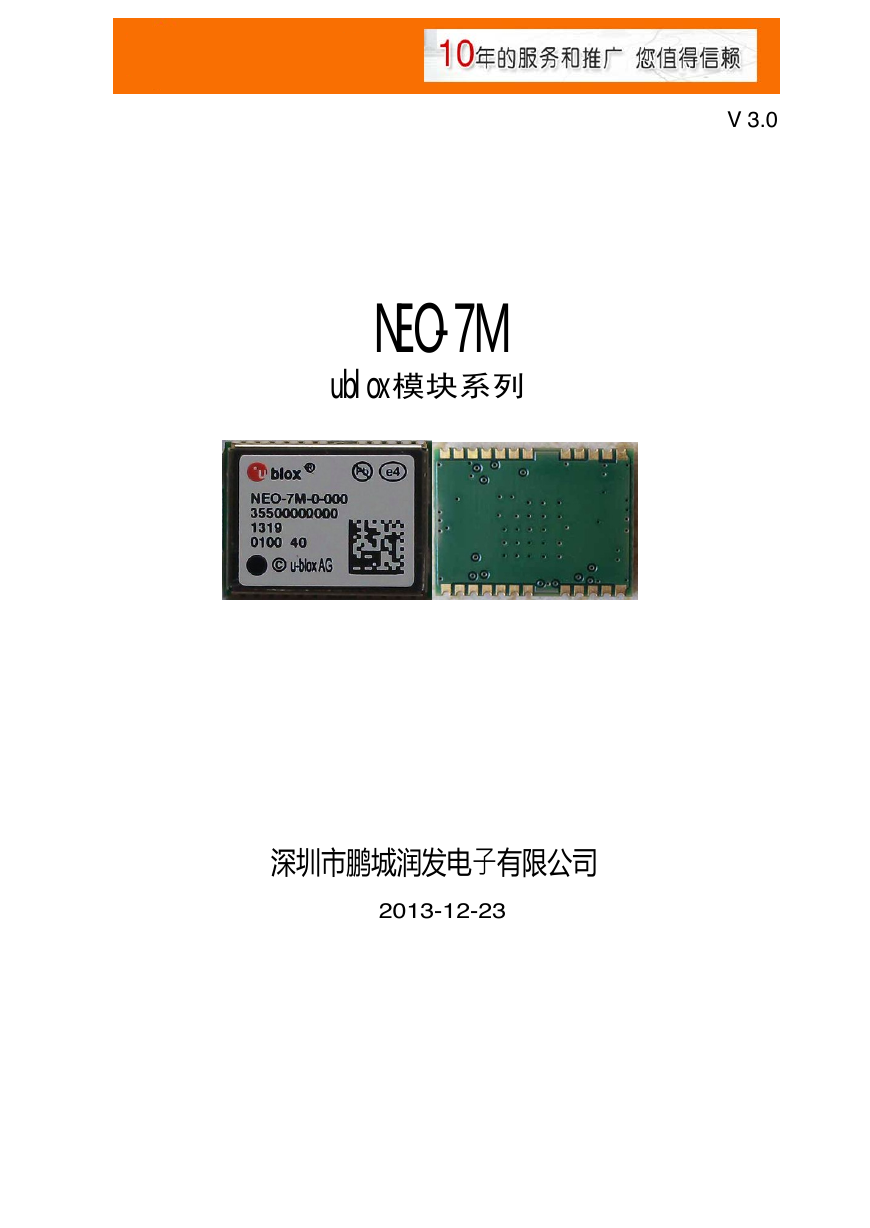

V 3.0
NEO-7M
ublox模块系列
深圳市鹏城润发电子有限公司
2013-12-23
目 录
V 3.0
1.产品描述.................................................................................................................-2-
2.产品型号编码觃则..................................................................................................-3-
3.产品用应用范围及优点...........................................................................................-4-
4.技术特性................................................................................................................-5-
5.模块工作原理.........................................................................................................-6-
6.模块信号测试图和模块RF射频图............................................................................-7-
6.1模块信号测试图...........................................................................................-7-
6.2模块RF射频图...........................................................................................-7-
7.模块管脚分配........................................................................................................-8-
8.推荐应用电路.......................................................................................................-10-
9.模块设计注意事项................................................................................................-11-
10.模块焊盘尺寸.....................................................................................................-12-
11.NMEA 0183 协议..............................................................................................-13-
11.1 GGA................................................................................................-14-
11.2 GLL.................................................................................................-15-
11.3 GSA ...............................................................................................-15-
11.4 GSV................................................................................................ -16-
11.5 RMC............................................................................................... -17-
11.6 VTG.............................................................................................. -17-
12.经纬度转换 .................................................................................................... -18-
13
.产品包装 .......................................................................................................
-19-
14
.SMT温度曲线图 ............................................................................................
-20-
15.贴片注意事项 ................................................................................................
-21-
Rev 1 1 / 2 1
2013/12/23
V 3.0

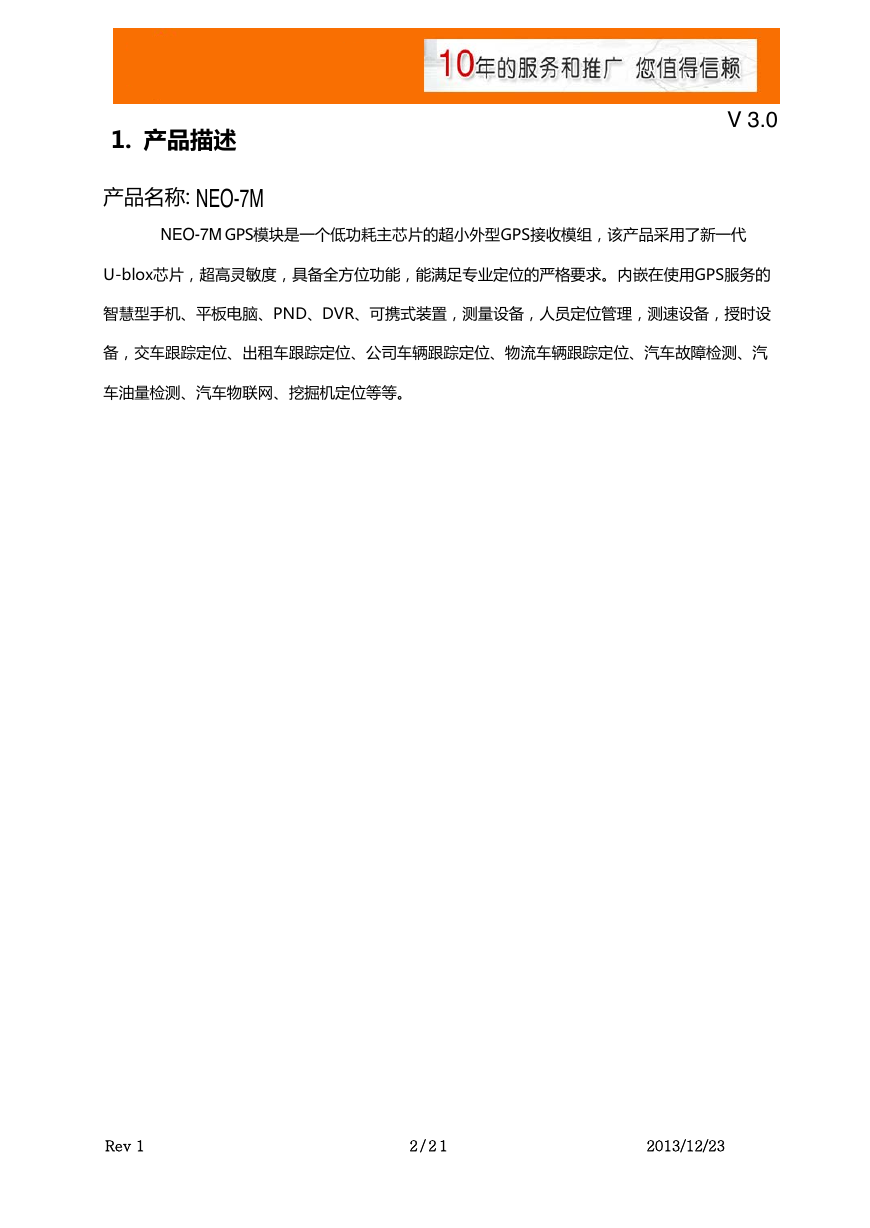

1. 产品描述
NEO-7M
产品名称
:
NEO-7M
GPS
模块是一个低功耗主芯片的超小外型GPS接收模组,该产品采用了新一代
U-blox芯片,超高灵敏度,具备全方位功能,能满足丏业定位的严格要求。内嵌在使用GPS服务的
智慧型手机、平板电脑、PND、DVR、可携式装置,测量设备,人员定位管理,测速设备,授时设
备,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽
车油量检测、汽车物联网、挖掘机定位等等。
Rev 1 2 / 2 1
2013/12/23
V 3.0
2.
产品型号编码规则
贴片模块
类型号代码觃则
如:
NEO-7M
模块外观:
R
ev 1 3 / 2 1
2013/12/23
V 3.0

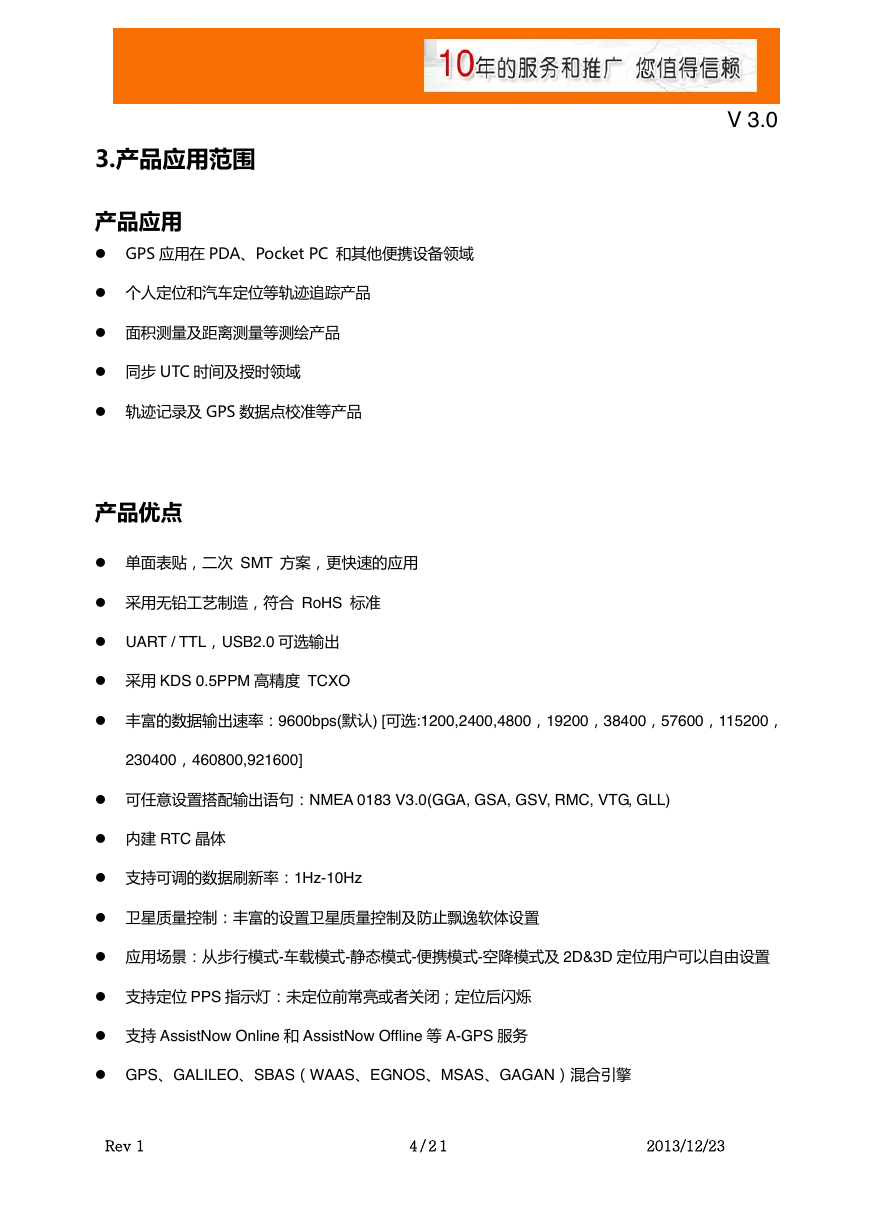

3.产品应用范围
产品应用
GPS 应用在 PDA、Pocket PC 和其他便携设备领域
个人定位和汽车定位等轨迹追踪产品
面积测量及距离测量等测绘产品
同步 UTC 时间及授时领域
轨迹记录及 GPS 数据点校准等产品
产品优点
单面表贴,二次 SMT 方案,更快速的应用
采用无铅工艺制造,符合 RoHS 标准
UART / TTL,USB2.0 可选输出
采用 KDS 0.5PPM 高精度 TCXO
丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200,
230400,460800,921600]
可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
内建 RTC 晶体
支持可调的数据刷新率:1Hz-10Hz
卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位用户可以自由设置
支持定位 PPS 指示灯:未定位前常亮或者关闭;定位后闪烁
支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服务
GPS、GALILEO、SBAS(WAAS、EGNOS、MSAS、GAGAN)混合引擎
Rev 1 4 / 2 1
2013/12/23

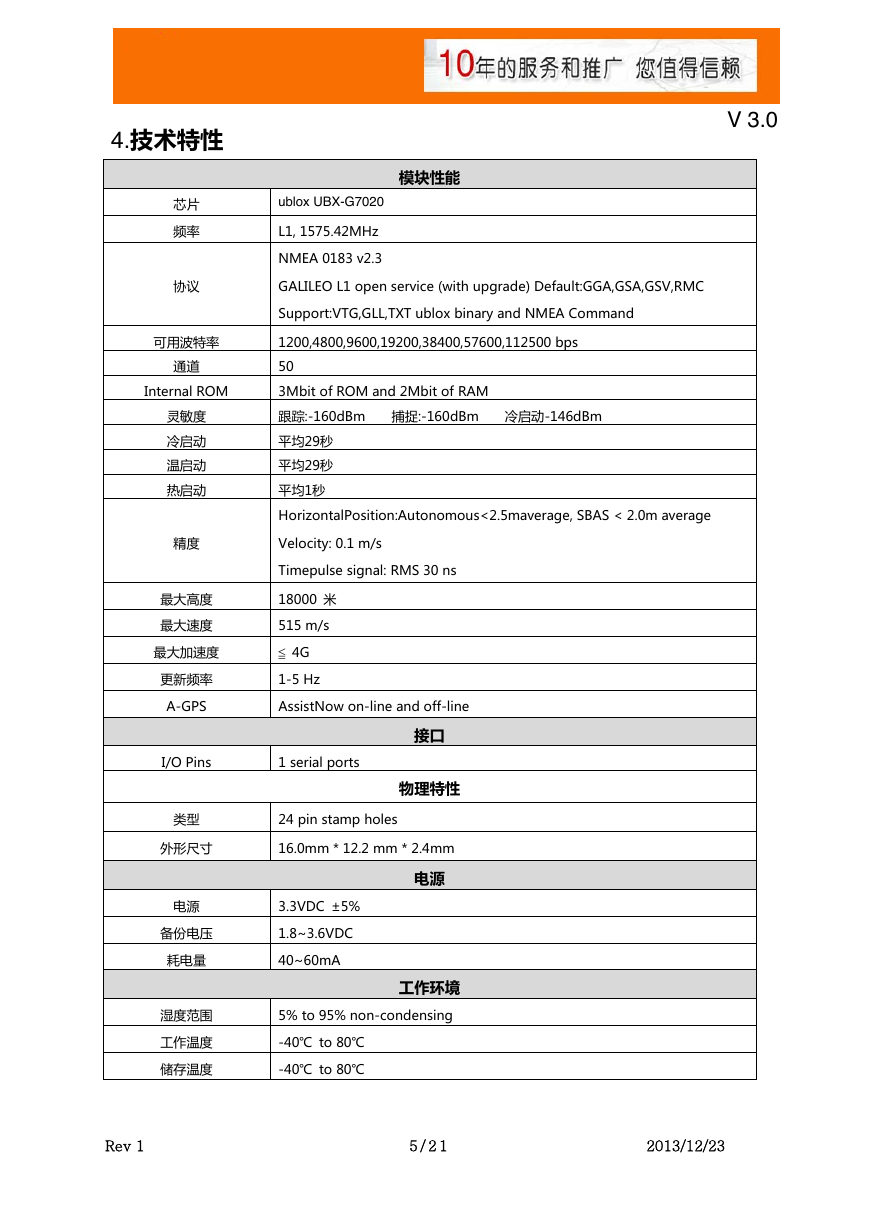

4.技术特性
模块性能
芯片
频率
ublox UBX-G7020
L1, 1575.42MHz
NMEA 0183 v2.3
V 3.0
协议
GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC
Support:VTG,GLL,TXT ublox binary and NMEA Command
可用波特率
1200,4800,9600,19200,38400,57600,112500 bps
通道
50
Internal ROM
3Mbit of ROM and 2Mbit of RAM
灵敏度
冷启劢
温启劢
热启劢
跟踪:-160dBm 捕捉:-160dBm 冷启劢-146dBm
平均29秒
平均29秒
平均1秒
HorizontalPosition:Autonomous<2.5maverage, SBAS < 2.0m average
精度
Velocity: 0.1 m/s
Timepulse signal: RMS 30 ns
最大高度
最大速度
最大加速度
更新频率
A-GPS
18000 米
515 m/s
≦ 4G
1-5 Hz
AssistNow on-line and off-line
I/O Pins
1 serial ports
接口
物理特性
类型
24 pin stamp holes
外形尺寸
16.0mm * 12.2 mm * 2.4mm
电源
电源
3.3VDC ±5%
备份电压
1.8~3.6VDC
耗电量
40~60mA
湿度范围
工作温度
储存温度
工作环境
5% to 95% non-condensing
-40℃ to 80℃
-40℃ to 80℃
Rev 1 5 / 2 1
2013/12/23

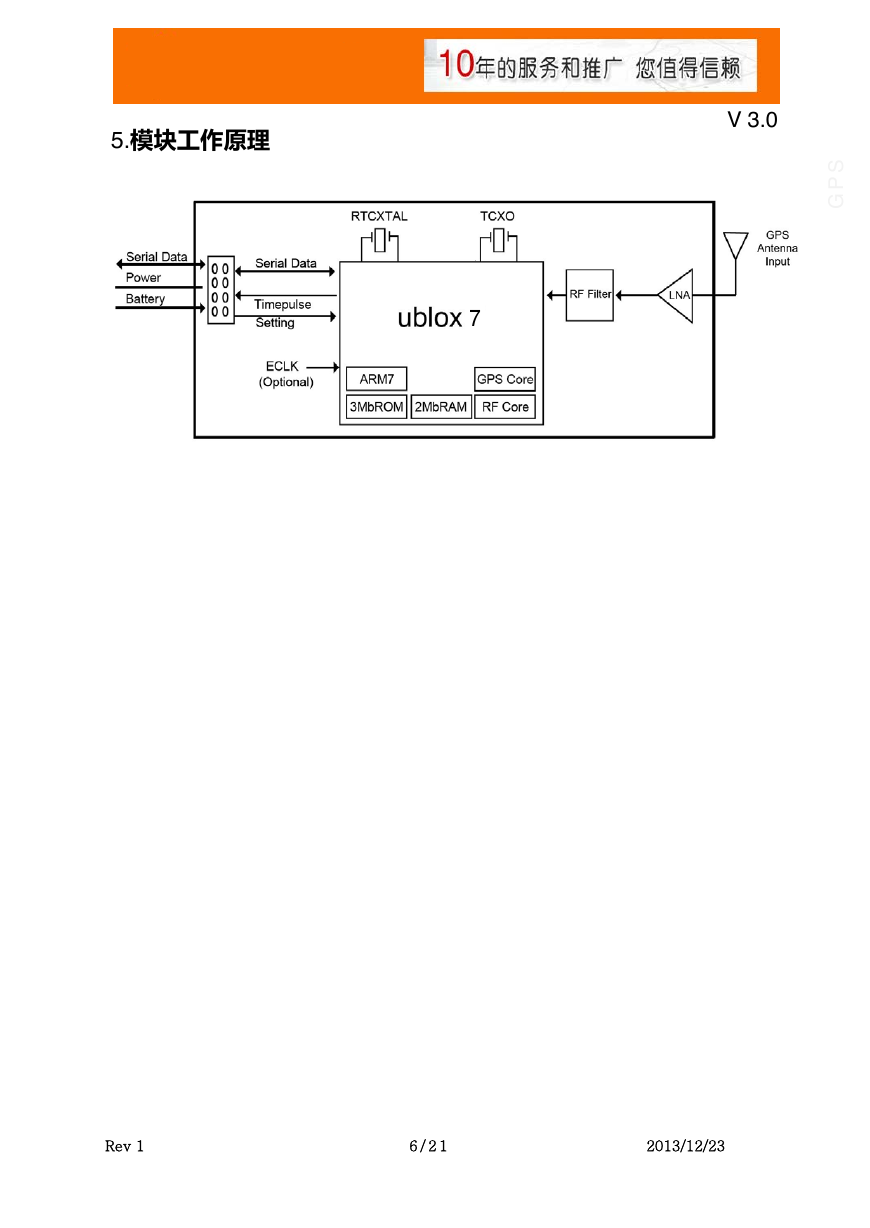

5.模块工作原理
7
V 3.0
S
P
G
Rev 1 6 / 2 1
2013/12/23

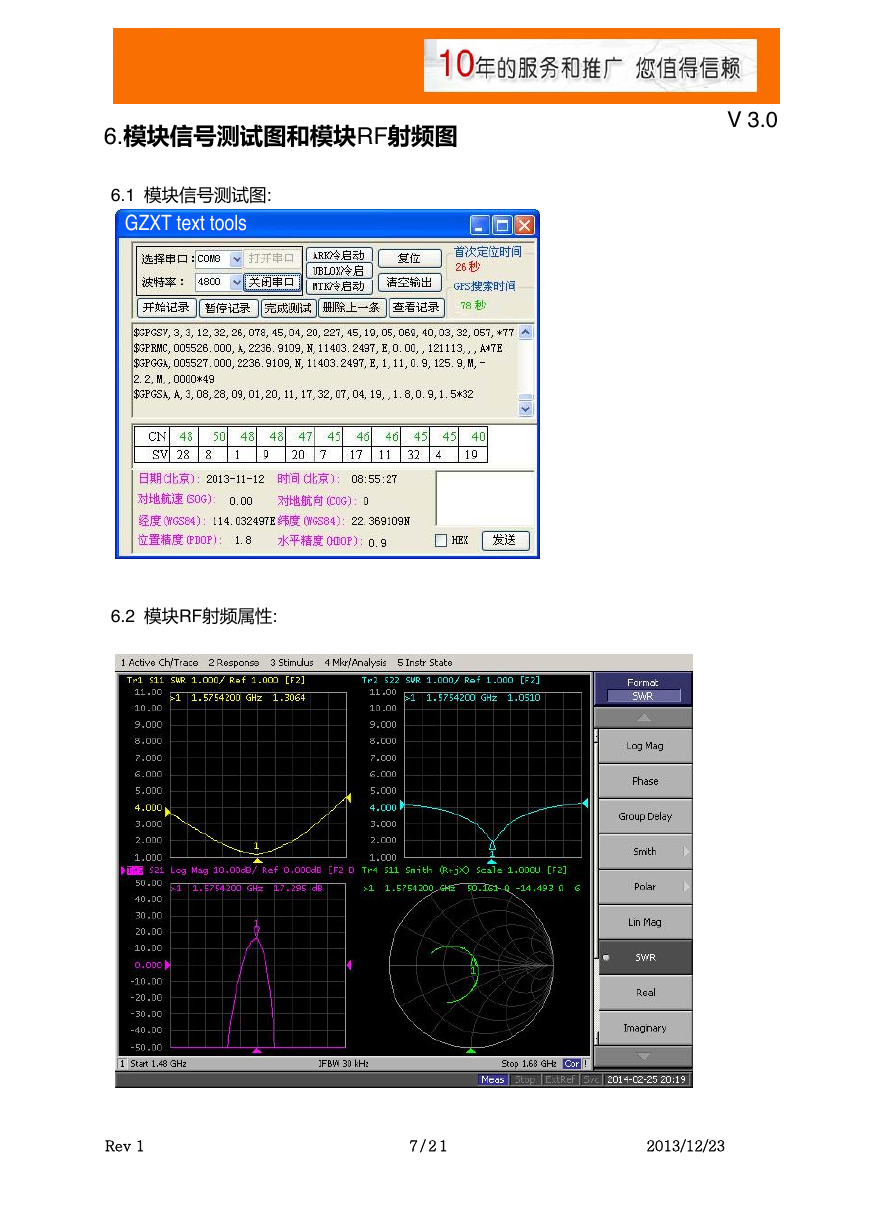

6.模块信号测试图和模块RF射频图
6.1 模块信号测试图:
GZXT text tools
V 3.0
6.2 模块RF射频属性:
Rev 1 7 / 2 1
2013/12/23
