HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 2

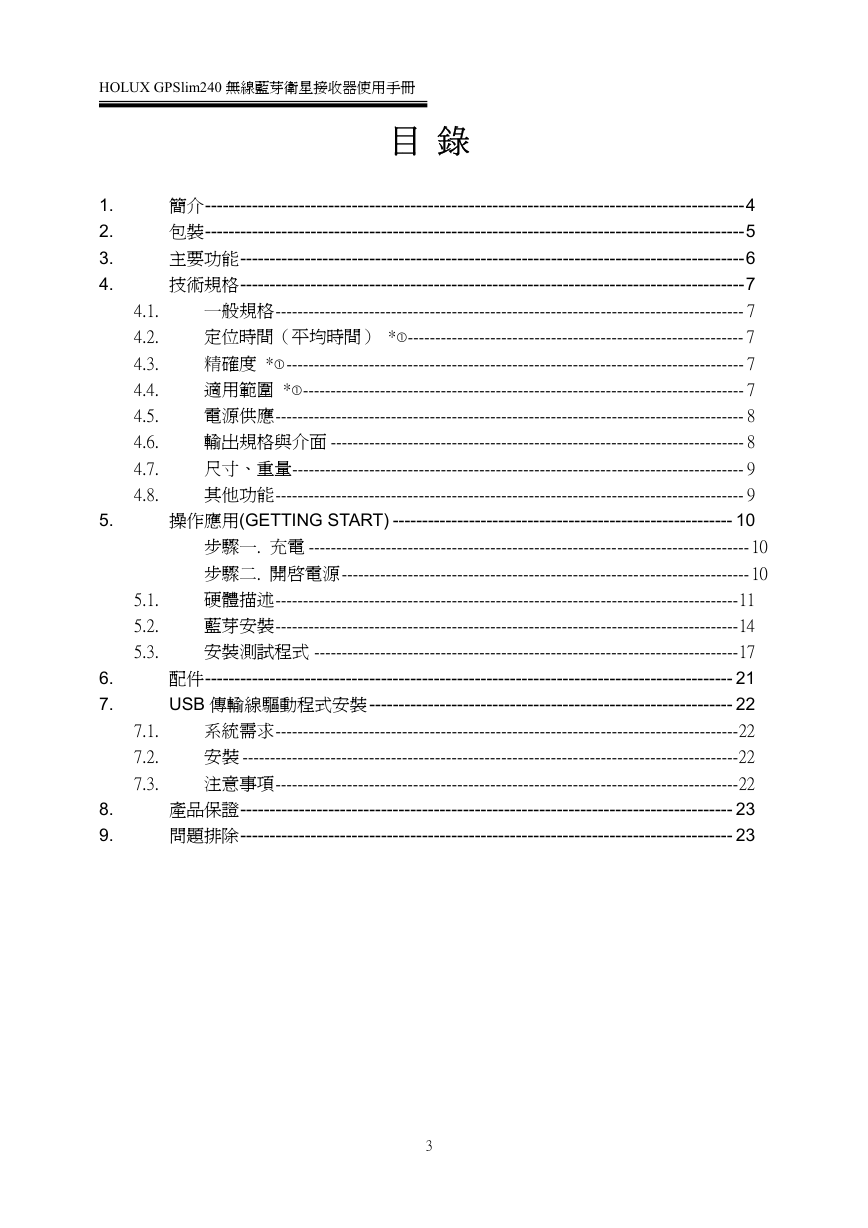

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊目錄 1. 2. 3. 4. 5. 6. 7. 8. 9. 簡介--------------------------------------------------------------------------------------------4 包裝--------------------------------------------------------------------------------------------5 主要功能--------------------------------------------------------------------------------------6 技術規格--------------------------------------------------------------------------------------7 一般規格------------------------------------------------------------------------------------- 7 定位時間（平均時間） *------------------------------------------------------------- 7 精確度 *----------------------------------------------------------------------------------- 7 適用範圍 *-------------------------------------------------------------------------------- 7 電源供應------------------------------------------------------------------------------------- 8 輸出規格與介面 --------------------------------------------------------------------------- 8 尺寸、重量---------------------------------------------------------------------------------- 9 其他功能------------------------------------------------------------------------------------- 9 操作應用(GETTING START) ---------------------------------------------------------- 10 步驟一. 充電 -------------------------------------------------------------------------------- 10 步驟二. 開啟電源 -------------------------------------------------------------------------- 10 硬體描述------------------------------------------------------------------------------------11 藍芽安裝------------------------------------------------------------------------------------14 安裝測試程式 -----------------------------------------------------------------------------17 配件------------------------------------------------------------------------------------------ 21 USB 傳輸線驅動程式安裝-------------------------------------------------------------- 22 系統需求------------------------------------------------------------------------------------22 安裝 ------------------------------------------------------------------------------------------22 注意事項------------------------------------------------------------------------------------22 產品保證------------------------------------------------------------------------------------ 23 問題排除------------------------------------------------------------------------------------ 23 4.1. 4.2. 4.3. 4.4. 4.5. 4.6. 4.7. 4.8. 5.1. 5.2. 5.3. 7.1. 7.2. 7.3. 3

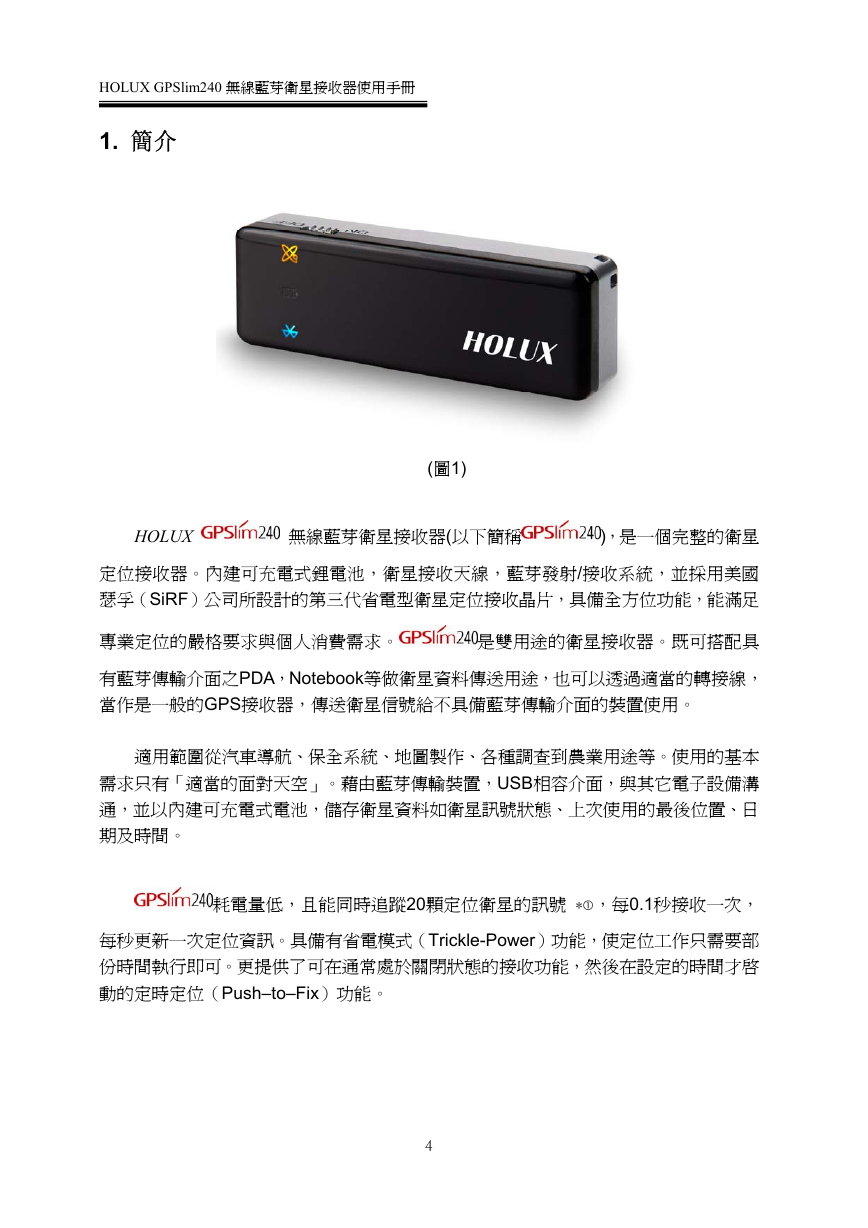

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 1. 簡介 (圖1) HOLUX 無線藍芽衛星接收器(以下簡稱 )，是一個完整的衛星定位接收器。內建可充電式鋰電池，衛星接收天線，藍芽發射/接收系統，並採用美國瑟孚（SiRF）公司所設計的第三代省電型衛星定位接收晶片，具備全方位功能，能滿足專業定位的嚴格要求與個人消費需求。是雙用途的衛星接收器。既可搭配具有藍芽傳輸介面之PDA，Notebook等做衛星資料傳送用途，也可以透過適當的轉接線，當作是一般的GPS接收器，傳送衛星信號給不具備藍芽傳輸介面的裝置使用。適用範圍從汽車導航、保全系統、地圖製作、各種調查到農業用途等。使用的基本需求只有「適當的面對天空」。藉由藍芽傳輸裝置，USB相容介面，與其它電子設備溝通，並以內建可充電式電池，儲存衛星資料如衛星訊號狀態、上次使用的最後位置、日期及時間。耗電量低，且能同時追蹤20顆定位衛星的訊號 *，每0.1秒接收一次，每秒更新一次定位資訊。具備有省電模式（Trickle-Power）功能，使定位工作只需要部份時間執行即可。更提供了可在通常處於關閉狀態的接收功能，然後在設定的時間才啟動的定時定位（Push–to–Fix）功能。 4

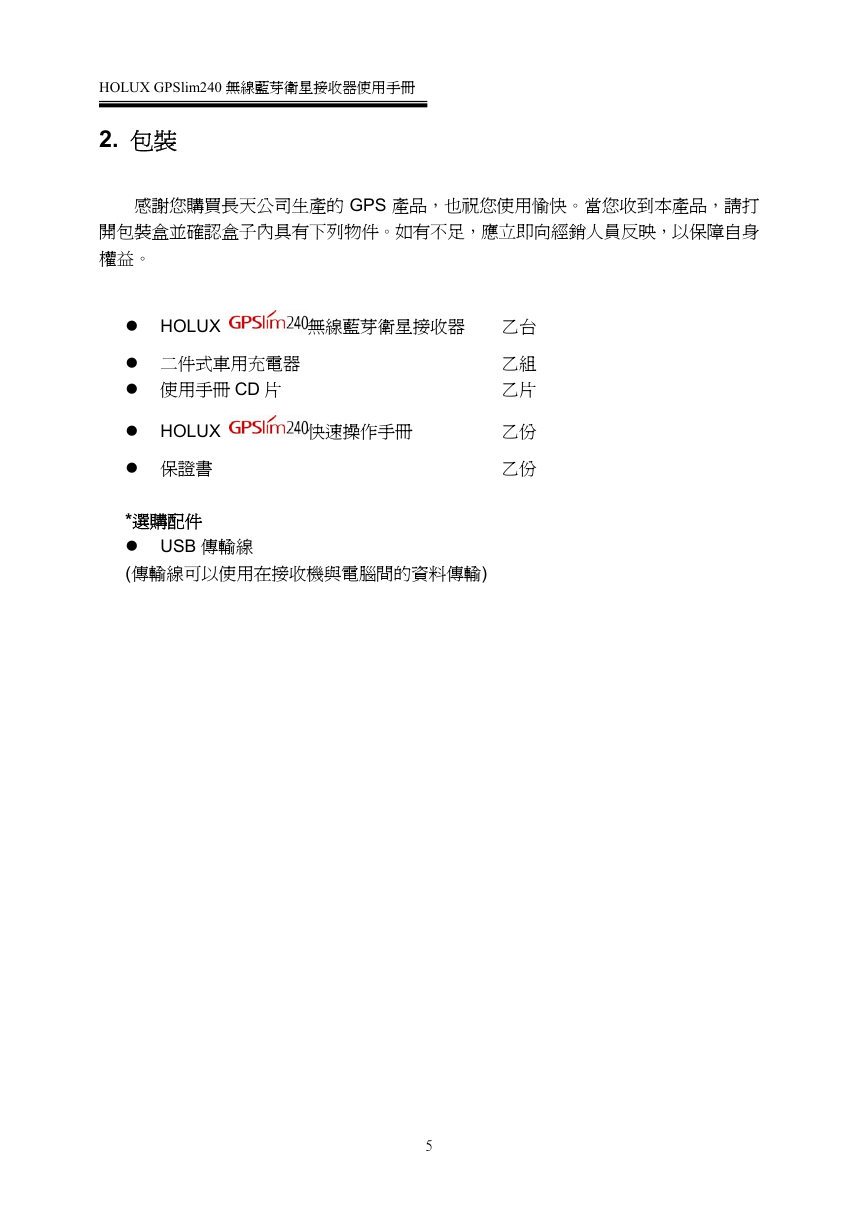

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 2. 包裝感謝您購買長天公司生產的 GPS 產品，也祝您使用愉快。當您收到本產品，請打開包裝盒並確認盒子內具有下列物件。如有不足，應立即向經銷人員反映，以保障自身權益。 HOLUX 無線藍芽衛星接收器乙台乙組乙片乙份乙份二件式車用充電器使用手冊 CD 片 HOLUX 快速操作手冊保證書 *選購配件 USB 傳輸線 (傳輸線可以使用在接收機與電腦間的資料傳輸) 5

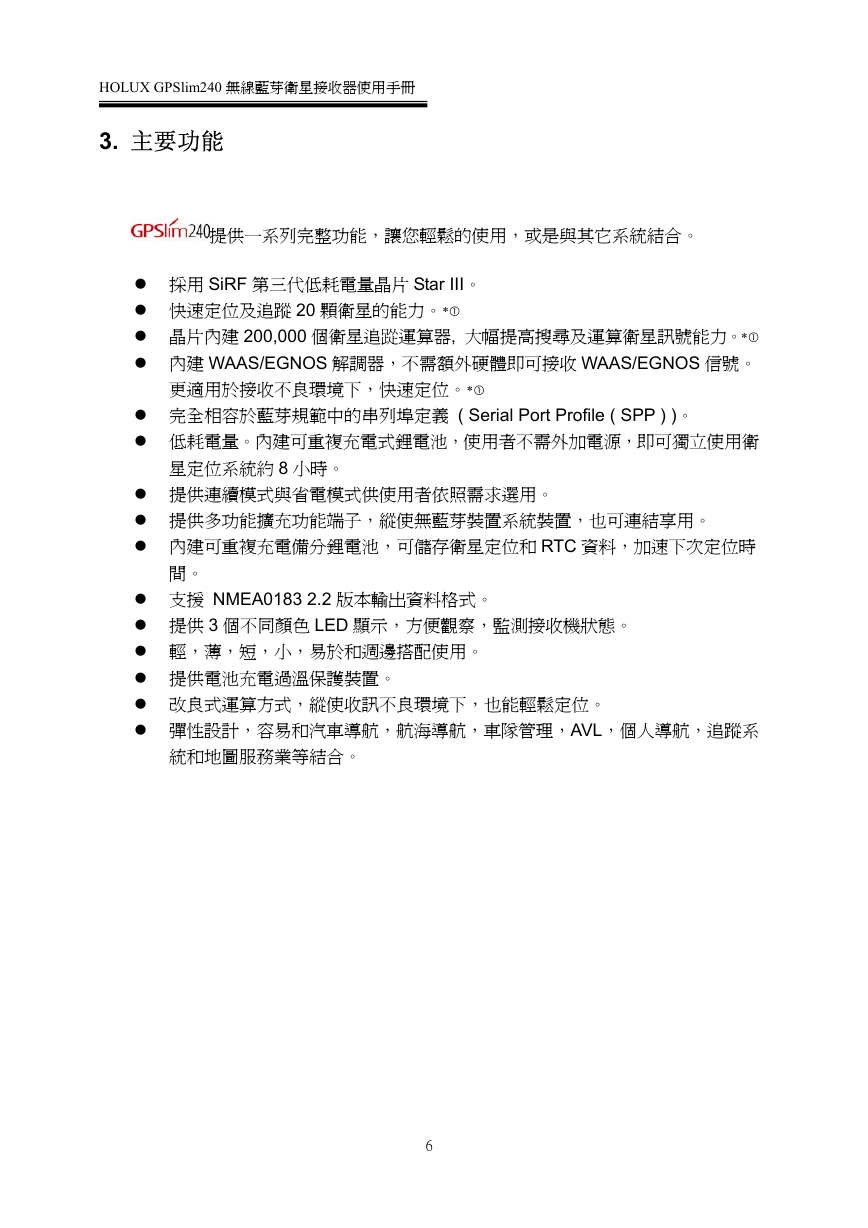

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 3. 主要功能提供一系列完整功能，讓您輕鬆的使用，或是與其它系統結合。採用 SiRF 第三代低耗電量晶片 Star III。快速定位及追蹤 20 顆衛星的能力。* 晶片內建 200,000 個衛星追踨運算器, 大幅提高搜尋及運算衛星訊號能力。* 內建 WAAS/EGNOS 解調器，不需額外硬體即可接收 WAAS/EGNOS 信號。更適用於接收不良環境下，快速定位。* 完全相容於藍芽規範中的串列埠定義 ( Serial Port Profile ( SPP ) )。低耗電量。內建可重複充電式鋰電池，使用者不需外加電源，即可獨立使用衛星定位系統約 8 小時。提供連續模式與省電模式供使用者依照需求選用。提供多功能擴充功能端子，縱使無藍芽裝置系統裝置，也可連結享用。內建可重複充電備分鋰電池，可儲存衛星定位和 RTC 資料，加速下次定位時間。支援 NMEA0183 2.2 版本輸出資料格式。提供 3 個不同顏色 LED 顯示，方便觀察，監測接收機狀態。輕，薄，短，小，易於和週邊搭配使用。提供電池充電過溫保護裝置。改良式運算方式，縱使收訊不良環境下，也能輕鬆定位。彈性設計，容易和汽車導航，航海導航，車隊管理，AVL，個人導航，追蹤系統和地圖服務業等結合。 6

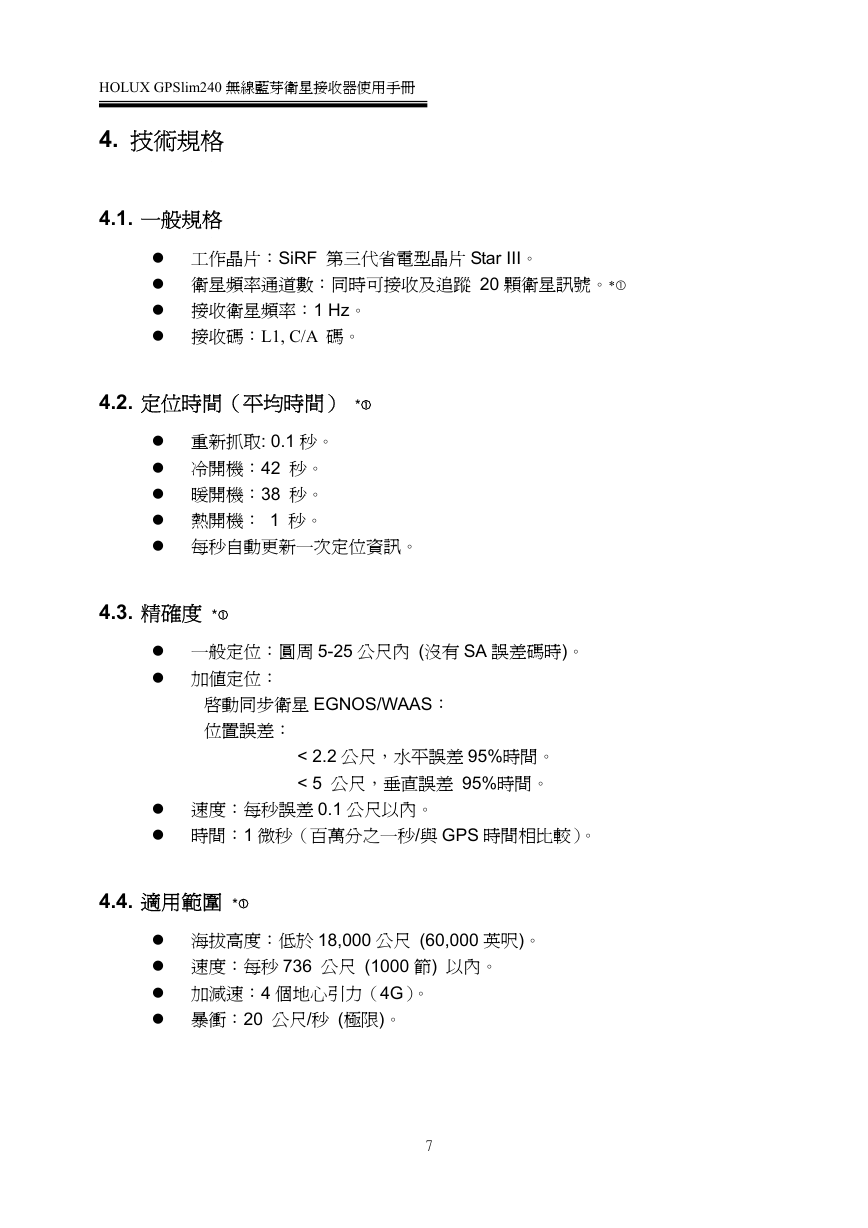

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 4. 技術規格 4.1. 一般規格工作晶片：SiRF 第三代省電型晶片 Star III。衛星頻率通道數：同時可接收及追蹤 20 顆衛星訊號。* 接收衛星頻率：1 Hz。接收碼：L1, C/A 碼。 4.2. 定位時間（平均時間） * 重新抓取: 0.1 秒。冷開機：42 秒。暖開機：38 秒。熱開機： 1 秒。每秒自動更新一次定位資訊。 4.3. 精確度 * 一般定位：圓周 5-25 公尺內 (沒有 SA 誤差碼時)。加值定位：啟動同步衛星 EGNOS/WAAS：位置誤差： < 2.2 公尺，水平誤差 95%時間。 < 5 公尺，垂直誤差 95%時間。速度：每秒誤差 0.1 公尺以內。時間：1 微秒（百萬分之一秒/與 GPS 時間相比較）。 4.4. 適用範圍 * 海拔高度：低於 18,000 公尺 (60,000 英呎)。速度：每秒 736 公尺 (1000 節) 以內。加減速：4 個地心引力（4G）。暴衝：20 公尺/秒 (極限)。 7

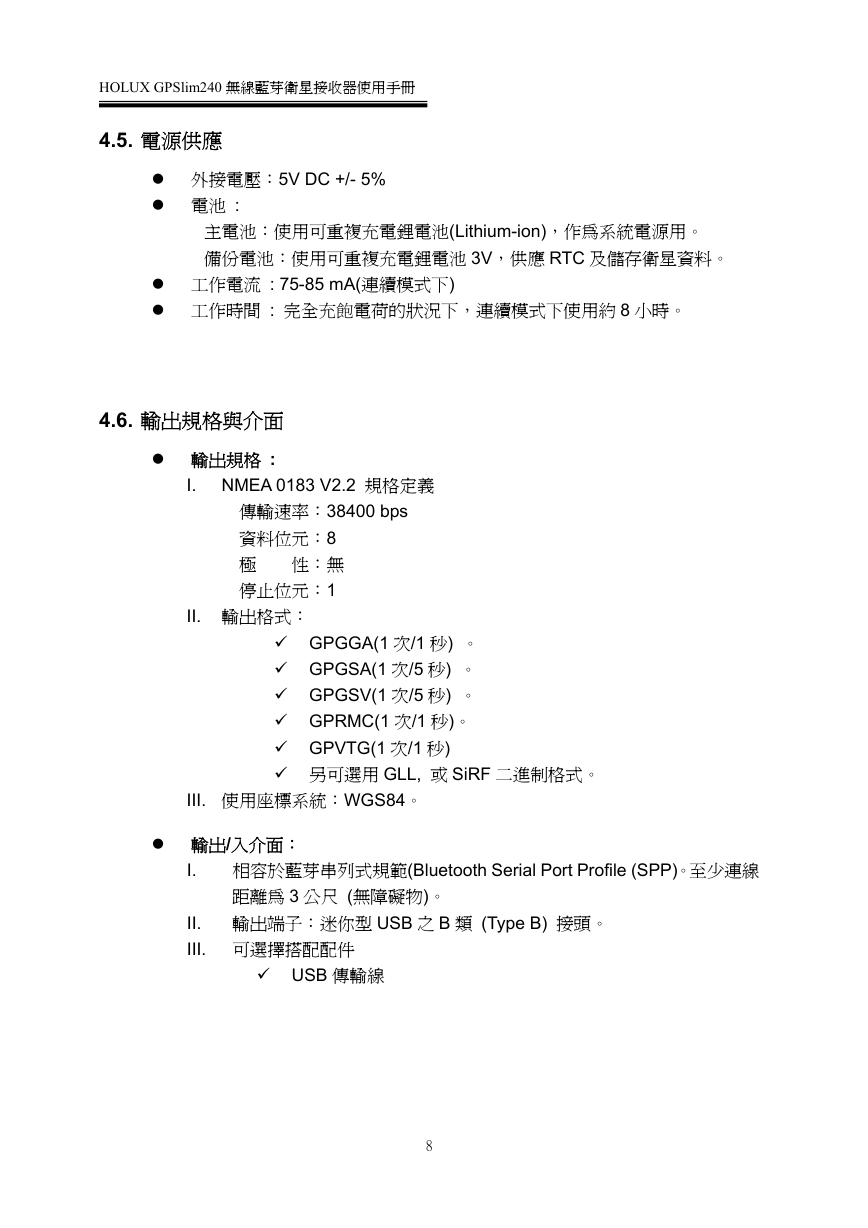

HOLUX GPSlim240 無線藍芽衛星接收器使用手冊 4.5. 電源供應外接電壓：5V DC +/- 5% 電池 : 主電池：使用可重複充電鋰電池(Lithium-ion)，作為系統電源用。備份電池：使用可重複充電鋰電池 3V，供應 RTC 及儲存衛星資料。工作電流 : 75-85 mA(連續模式下) 工作時間 : 完全充飽電荷的狀況下，連續模式下使用約 8 小時。 4.6. 輸出規格與介面輸出規格 : I. NMEA 0183 V2.2 規格定義傳輸速率：38400 bps 資料位元：8 極性：無停止位元：1 II. 輸出格式： GPGGA(1 次/1 秒) 。 GPGSA(1 次/5 秒) 。 GPGSV(1 次/5 秒) 。 GPRMC(1 次/1 秒)。 GPVTG(1 次/1 秒) 另可選用 GLL, 或 SiRF 二進制格式。 III. 使用座標系統：WGS84。輸出/入介面： I. 相容於藍芽串列式規範(Bluetooth Serial Port Profile (SPP)。至少連線距離為 3 公尺 (無障礙物)。 II. 輸出端子：迷你型 USB 之 B 類 (Type B) 接頭。 III. 可選擇搭配配件 USB 傳輸線 8
