华为畅玩8A 故障维修流程图 指南针故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.15M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

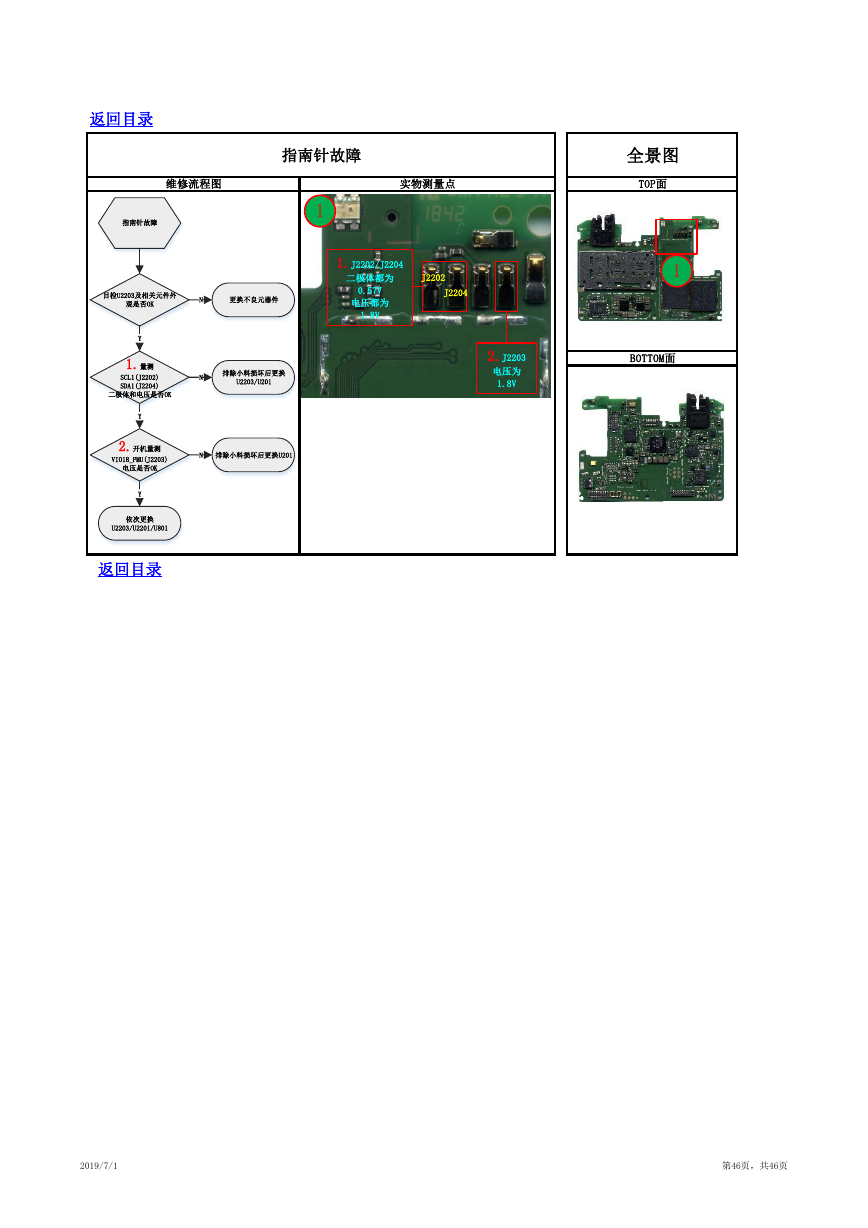

    返回目录 指南针故障 维修流程图 实物测量点 1 1.J2202/J2204 二极体都为 J2202 0.57V 电压都为 1.8V J2204 2.J2203 电压为 1.8V 全景图 TOP面 1 BOTTOM面 返回目录 2019/7/1 第46页，共46页 指南针故障目检U2203及相关元件外观是否OK更换不良元器件NNYYN依次更换U2203/U2201/U801Y1.量测SCL1(J2202)SDA1(J2204)二极体和电压是否OK2.开机量测VIO18_PMU(J2203)电压是否OK排除小料损坏后更换U201排除小料损坏后更换U2203/U201
