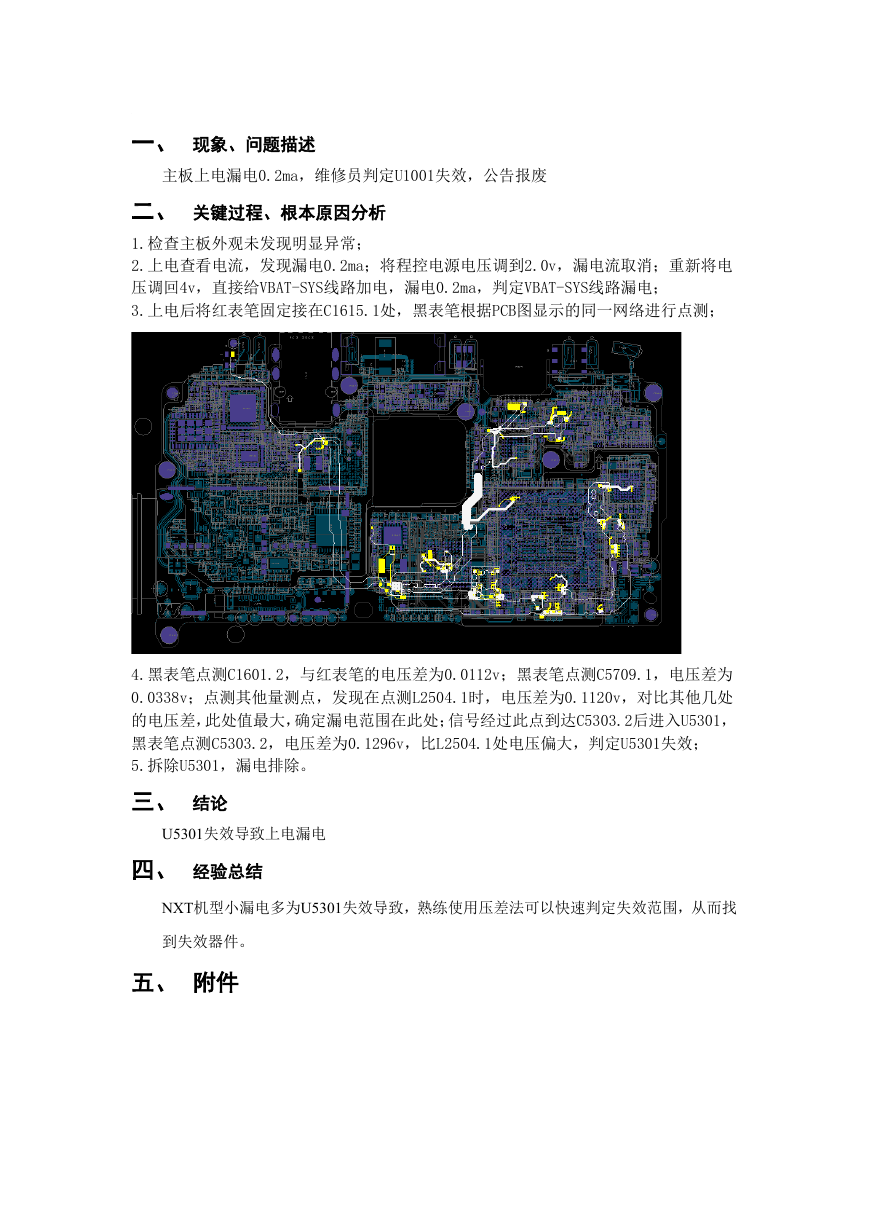

一、 现象、问题描述 主板上电漏电0.2ma，维修员判定U1001失效，公告报废 二、 关键过程、根本原因分析 1.检查主板外观未发现明显异常； 2.上电查看电流，发现漏电0.2ma；将程控电源电压调到2.0v，漏电流取消；重新将电 压调回4v，直接给VBAT-SYS线路加电，漏电0.2ma，判定VBAT-SYS线路漏电； 3.上电后将红表笔固定接在C1615.1处，黑表笔根据PCB图显示的同一网络进行点测； 4.黑表笔点测C1601.2，与红表笔的电压差为0.0112v；黑表笔点测C5709.1，电压差为 0.0338v；点测其他量测点，发现在点测L2504.1时，电压差为0.1120v，对比其他几处 的电压差，此处值最大，确定漏电范围在此处；信号经过此点到达C5303.2后进入U5301， 黑表笔点测C5303.2，电压差为0.1296v，比L2504.1处电压偏大，判定U5301失效； 5.拆除U5301，漏电排除。 三、 结论 U5301失效导致上电漏电 四、 经验总结 NXT机型小漏电多为U5301失效导致，熟练使用压差法可以快速判定失效范围，从而找 到失效器件。 五、 附件
