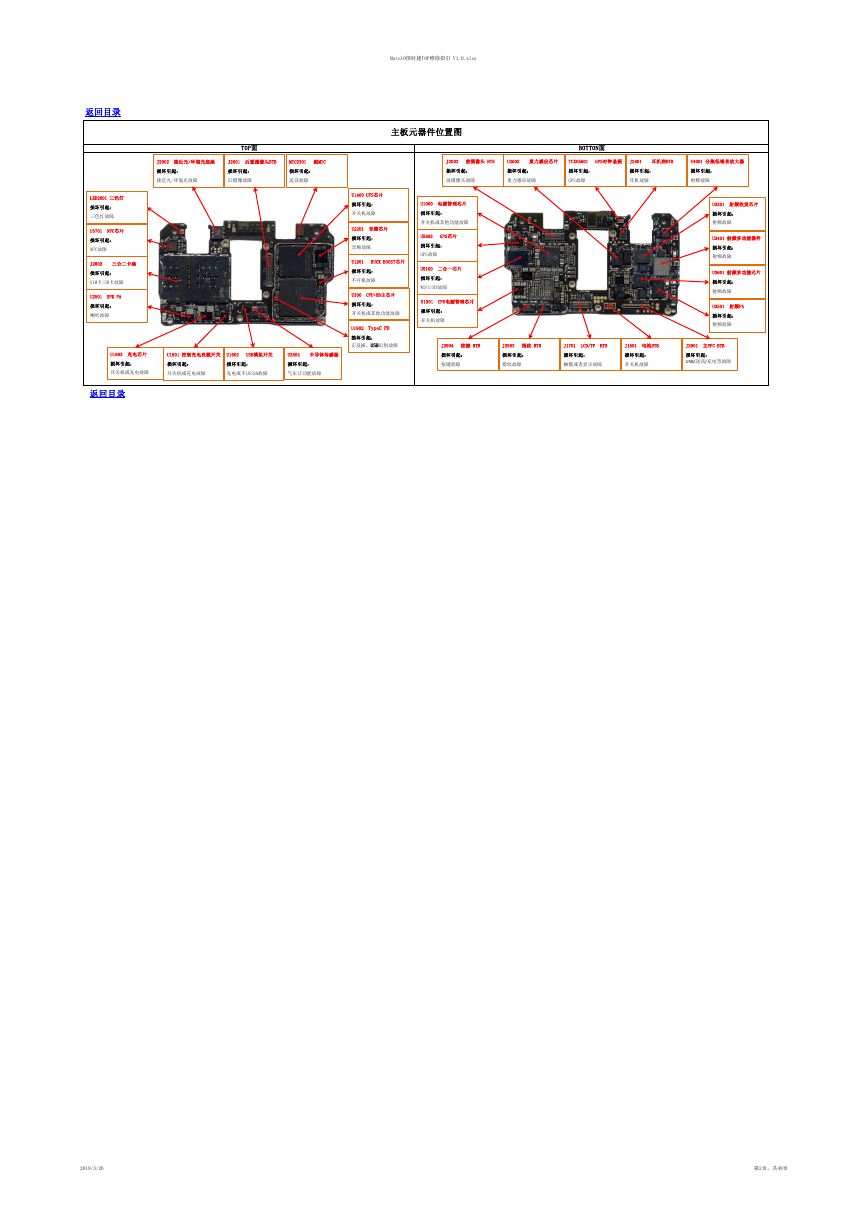

Mate10保时捷TOP维修指引 V1.0.xlsx TOP面 BOTTON面 主板元器件位置图 J2902 接近光/环境光底座 J2001 后置摄像头BTB MIC2301 副MIC J2002 前摄像头 BTB U2602 重力感应芯片 TCXO5601 GPS时钟晶振 J2401 耳机座BTB U4001 分集低噪音放大器 损坏引起： 接近光/环境光故障 损坏引起： 后摄像故障 损坏引起： 送话故障 损坏引起： 损坏引起： 前摄像头故障 重力感应故障 损坏引起： GPS故障 损坏引起： 耳机故障 损坏引起： 射频故障 U1400 UFS芯片 损坏引起： 开关机故障 U2201 音频芯片 损坏引起： 音频故障 U1201 BUCK BOOST芯片 损坏引起： 不开机故障 U300 CPU+BB主芯片 损坏引起： 开关机或其他功能故障 U1902 TypeC PD 损坏引起： 正反插、USB识别故障 U1000 电源管理芯片 损坏引起： 开关机或其他功能故障 U5602 GPS芯片 损坏引起： GPS故障 U5100 二合一芯片 损坏引起： WIFI/BT故障 U1301 CPU电源管理芯片 损坏引起： 开关机故障 U3301 射频收发芯片 损坏引起： 射频故障 U3401 射频多功能器件 损坏引起： 射频故障 U3601 射频多功能芯片 损坏引起： 射频故障 U3501 射频PA 损坏引起： 射频故障 J2904 按键 BTB J2903 指纹 BTB J1701 LCD/TP BTB J1501 电池BTB J2901 主FPC BTB 损坏引起： 按键故障 损坏引起： 指纹故障 损坏引起： 损坏引起： 触摸或者显示故障 开关机故障 损坏引起： USB/送话/充电等故障 返回目录 LED2601 三色灯 损坏引起： 三色灯故障 U5701 NFC芯片 损坏引起： NFC故障 J2802 三合二卡座 损坏引起： SIM卡/SD卡故障 U2501 SPK PA 损坏引起： 喇叭故障 U1603 充电芯片 U1801 控制充电负载开关 U1602 USB模拟开关 U2604 半导体传感器 损坏引起： 损坏引起： 损坏引起： 损坏引起： 开关机或充电故障 开关机或充电故障 充电或不识USB故障 气压计功能故障 返回目录 2019/3/26 第2页，共49页
