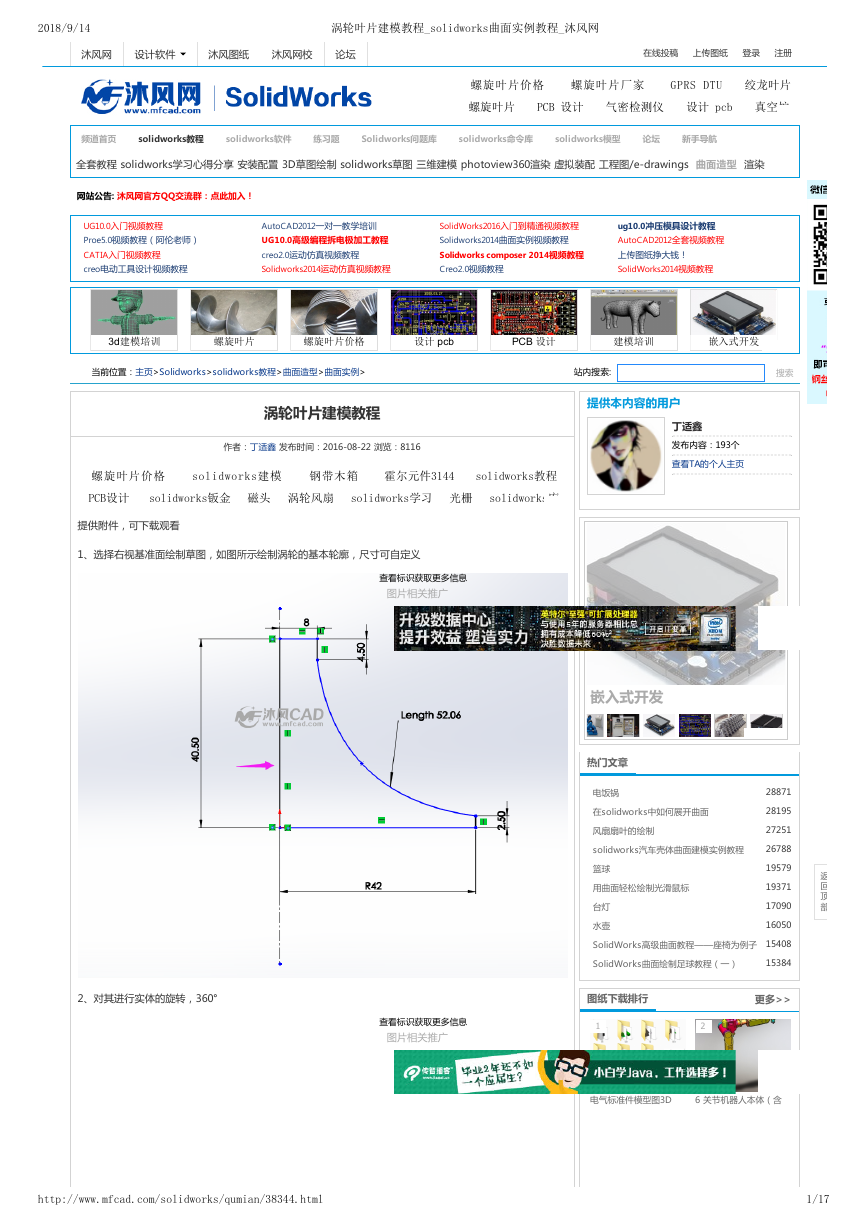

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网沐风网设计软件沐风图纸沐风网校论坛在线投稿上传图纸登录注册螺旋叶片价格螺旋叶片厂家 GPRS DTU 绞龙叶片螺旋叶片 PCB 设计气密检测仪设计 pcb 真空炉频道首页 solidworks教程 solidworks软件练习题 Solidworks问题库 solidworks命令库 solidworks模型论坛新手导航全套教程 solidworks学习心得分享安装配置 3D草图绘制 solidworks草图三维建模 photoview360渲染虚拟装配工程图/e-drawings 曲面造型渲染网站公告: 沐风网官方QQ交流群：点此加入！ UG10.0入门视频教程 Proe5.0视频教程（阿伦老师） CATIA入门视频教程 creo电动工具设计视频教程 AutoCAD2012一对一教学培训 UG10.0高级编程拆电极加工教程 creo2.0运动仿真视频教程 Solidworks2014运动仿真视频教程 SolidWorks2016入门到精通视频教程 Solidworks2014曲面实例视频教程 Solidworks composer 2014视频教程 Creo2.0视频教程 ug10.0冲压模具设计教程 AutoCAD2012全套视频教程上传图纸挣大钱！ SolidWorks2014视频教程 3d建模培训螺旋叶片螺旋叶片价格设计 pcb PCB 设计建模培训嵌入式开发当前位置：主页>Solidworks>solidworks教程>曲面造型>曲面实例> 站内搜索: 搜索涡轮叶片建模教程作者：丁适鑫发布时间：2016-08-22 浏览：8116 提供本内容的用户丁适鑫发布内容：193个查看TA的个人主页螺旋叶片价格 solidworks建模钢带木箱霍尔元件3144 solidworks教程 PCB设计 solidworks钣金磁头涡轮风扇 solidworks学习光栅 solidworks库提供附件，可下载观看 1、选择右视基准面绘制草图，如图所示绘制涡轮的基本轮廓，尺寸可自定义查看标识获取更多信息图片相关推广嵌入式开发热门文章电饭锅在solidworks中如何展开曲面风扇扇叶的绘制 solidworks汽车壳体曲面建模实例教程篮球用曲面轻松绘制光滑鼠标台灯水壶 SolidWorks高级曲面教程——座椅为例子 SolidWorks曲面绘制足球教程（一） 28871 28195 27251 26788 19579 19371 17090 16050 15408 15384 返回顶部 2、对其进行实体的旋转，360° 查看标识获取更多信息图片相关推广图纸下载排行更多>> 1 2 电气标准件模型图3D 6 关节机器人本体（含 http://www.mfcad.com/solidworks/qumian/38344.html 1/17

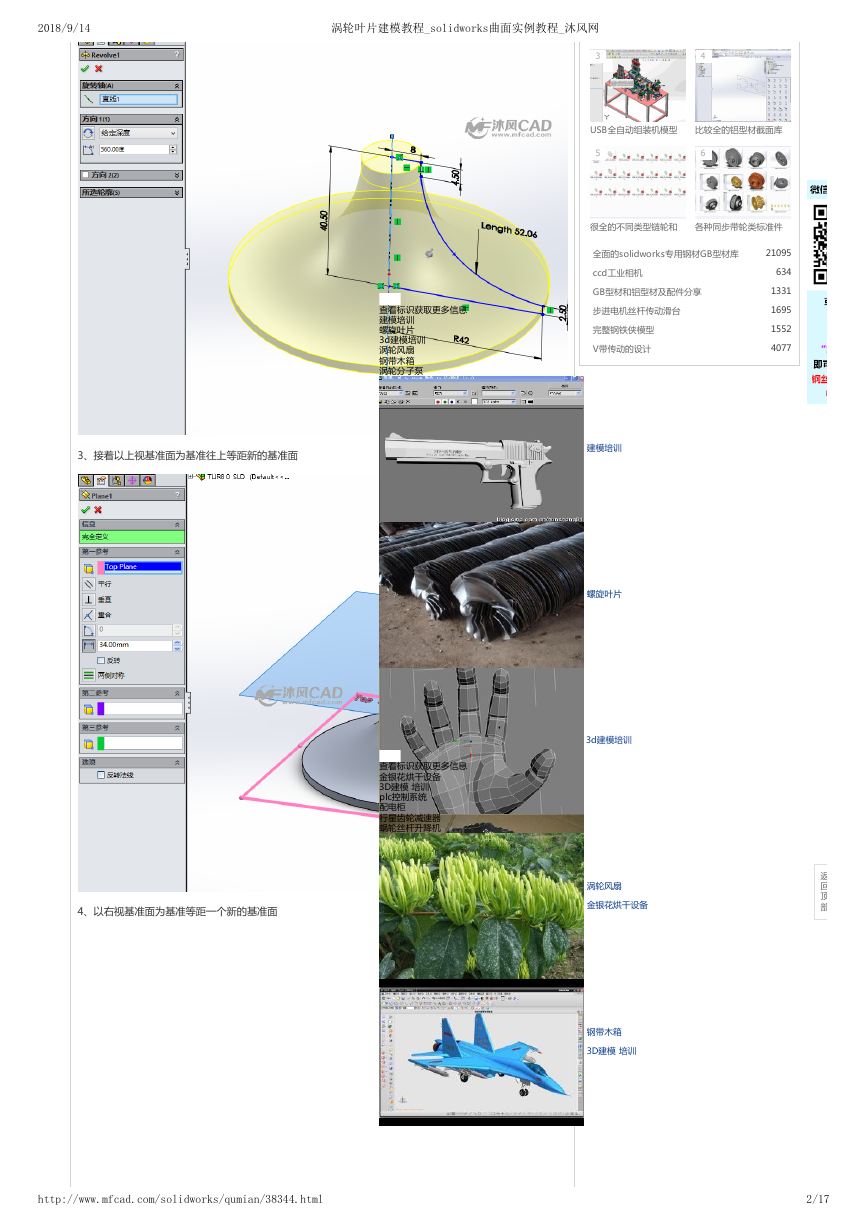

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网查看标识获取更多信息建模培训螺旋叶片 3d建模培训涡轮风扇钢带木箱涡轮分子泵查看标识获取更多信息金银花烘干设备 3D建模培训 plc控制系统配电柜行星齿轮减速器蜗轮丝杆升降机 3、接着以上视基准面为基准往上等距新的基准面 4、以右视基准面为基准等距一个新的基准面 3 4 USB全自动组装机模型比较全的铝型材截面库 5 6 很全的不同类型链轮和各种同步带轮类标准件全面的solidworks专用钢材GB型材库 21095 ccd工业相机 GB型材和铝型材及配件分享步进电机丝杆传动滑台完整钢铁侠模型 V带传动的设计 634 1331 1695 1552 4077 建模培训螺旋叶片 3d建模培训涡轮风扇金银花烘干设备钢带木箱 3D建模培训返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 2/17

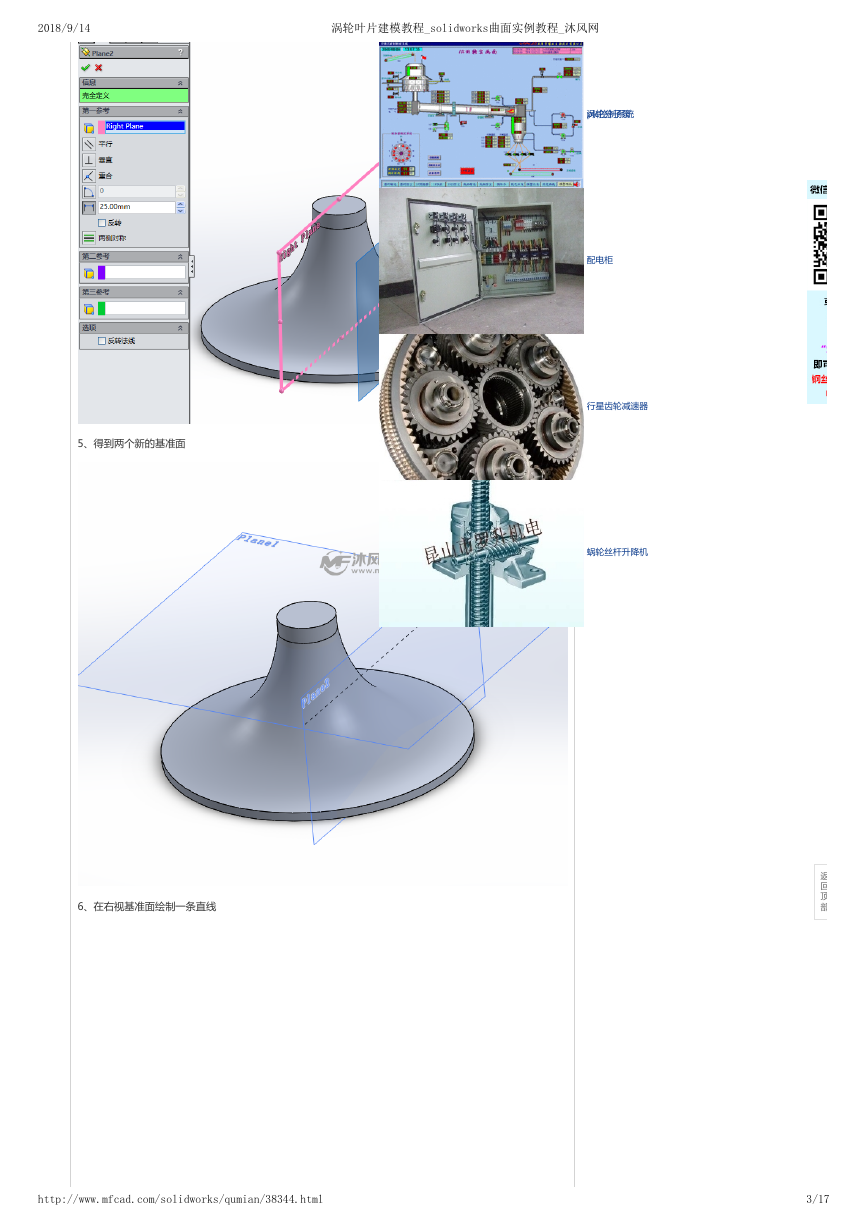

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网涡轮分子泵 plc控制系统配电柜行星齿轮减速器蜗轮丝杆升降机 5、得到两个新的基准面 6、在右视基准面绘制一条直线返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 3/17

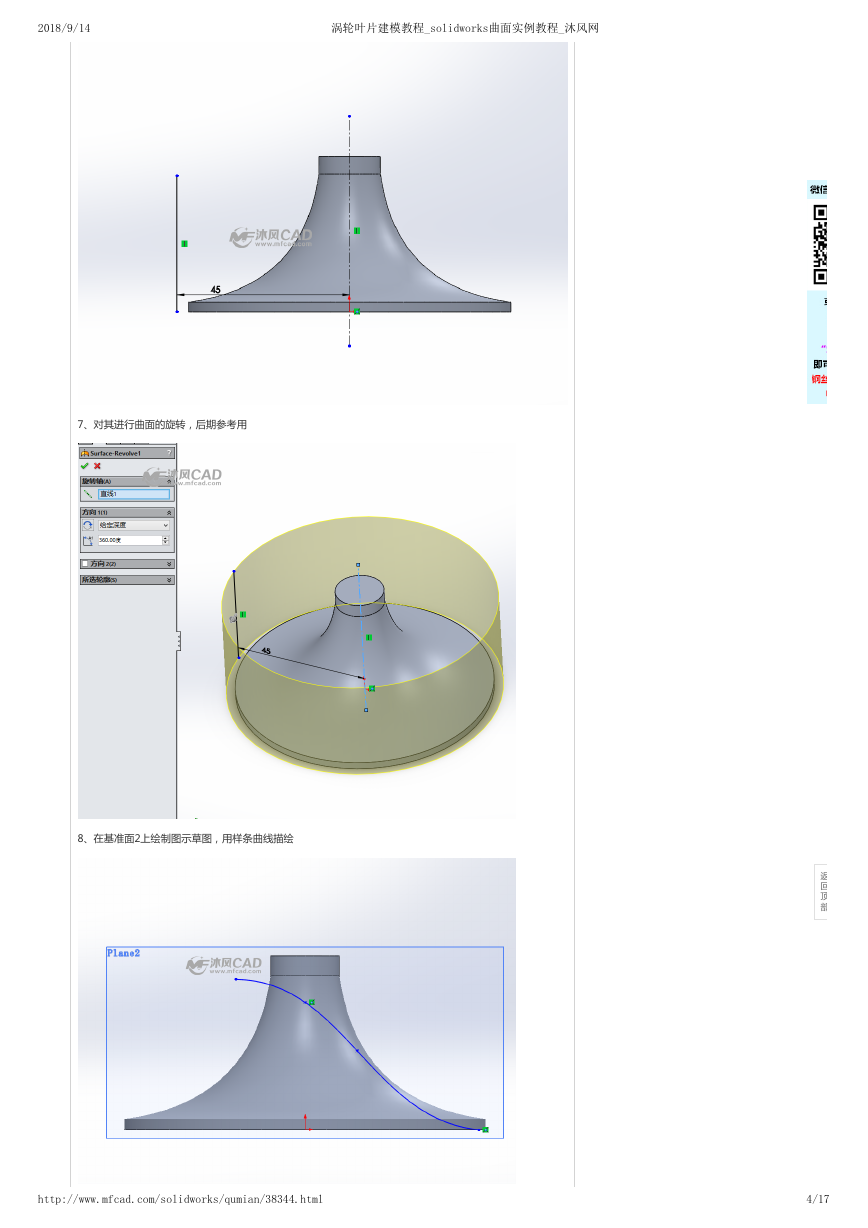

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网 7、对其进行曲面的旋转，后期参考用 8、在基准面2上绘制图示草图，用样条曲线描绘返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 4/17

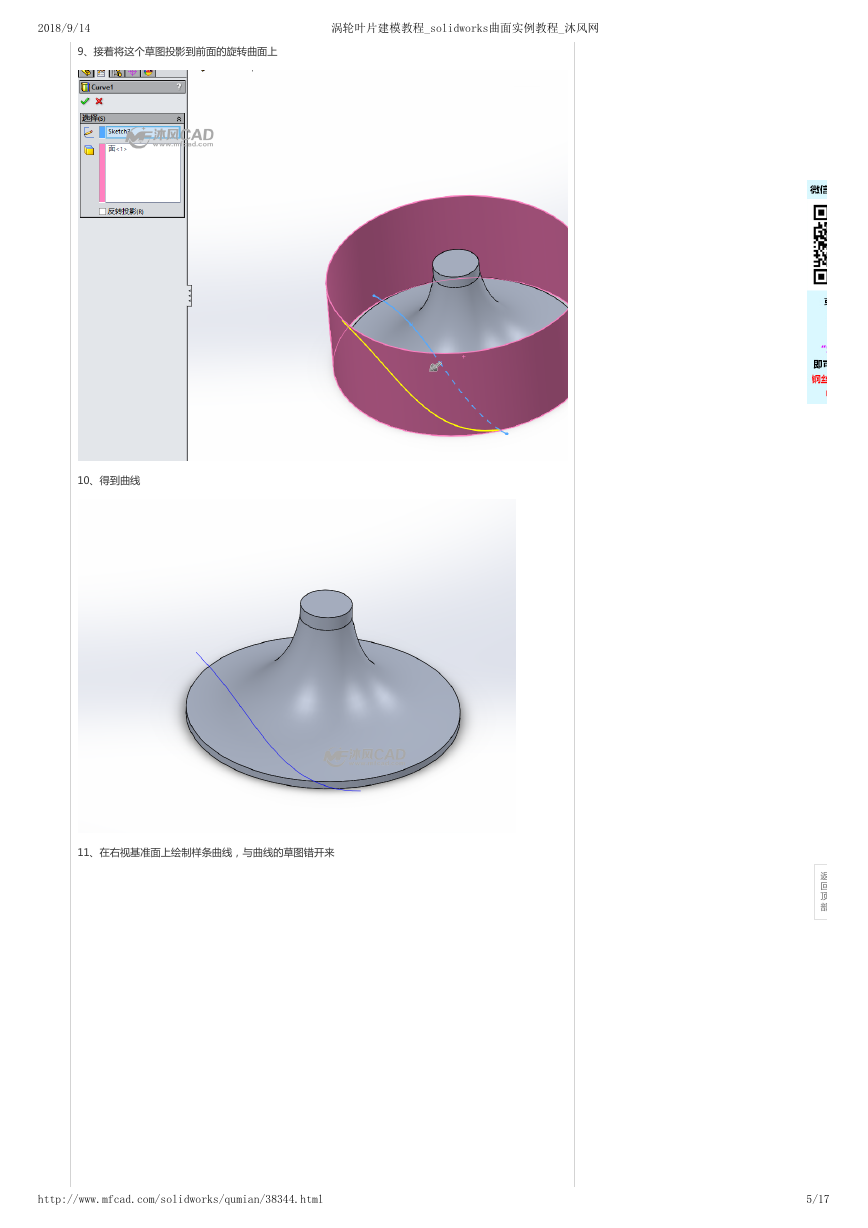

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网 9、接着将这个草图投影到前面的旋转曲面上 10、得到曲线 11、在右视基准面上绘制样条曲线，与曲线的草图错开来返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 5/17

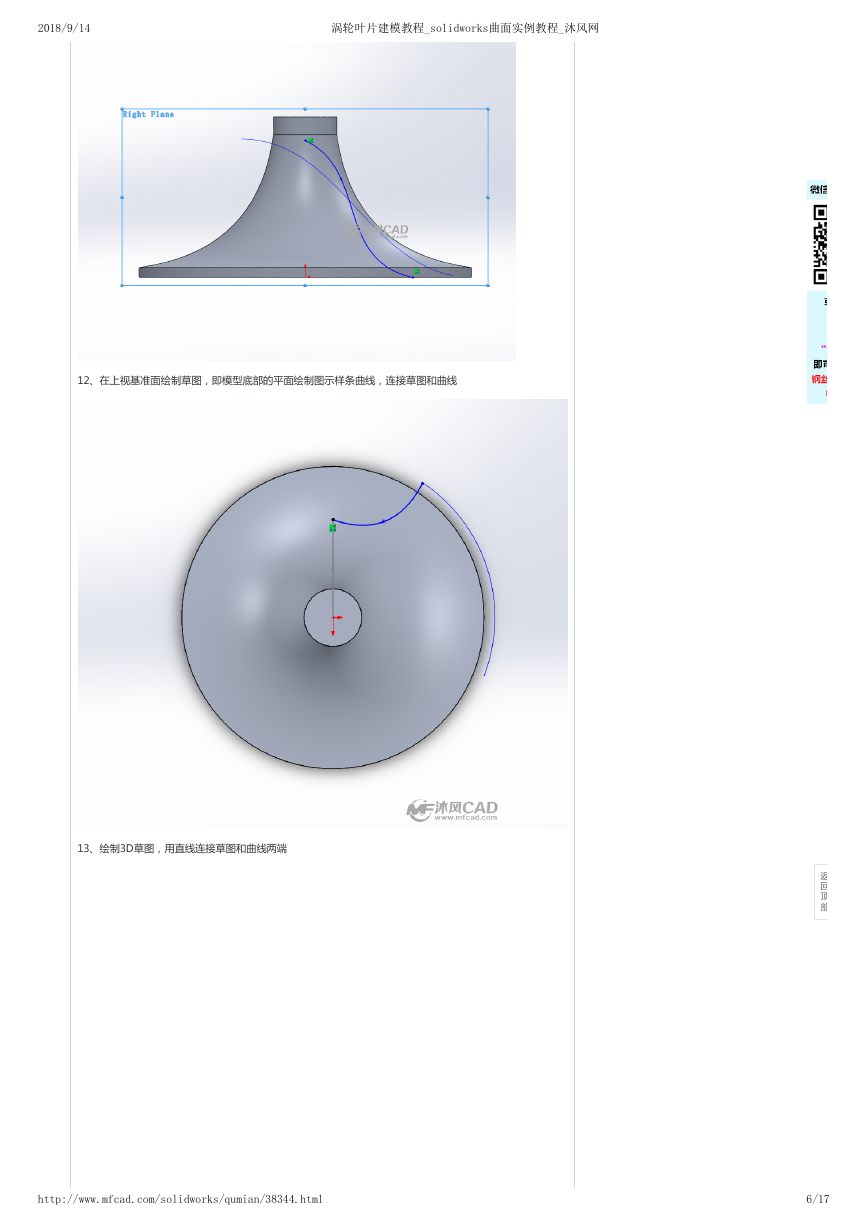

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网 12、在上视基准面绘制草图，即模型底部的平面绘制图示样条曲线，连接草图和曲线 13、绘制3D草图，用直线连接草图和曲线两端返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 6/17

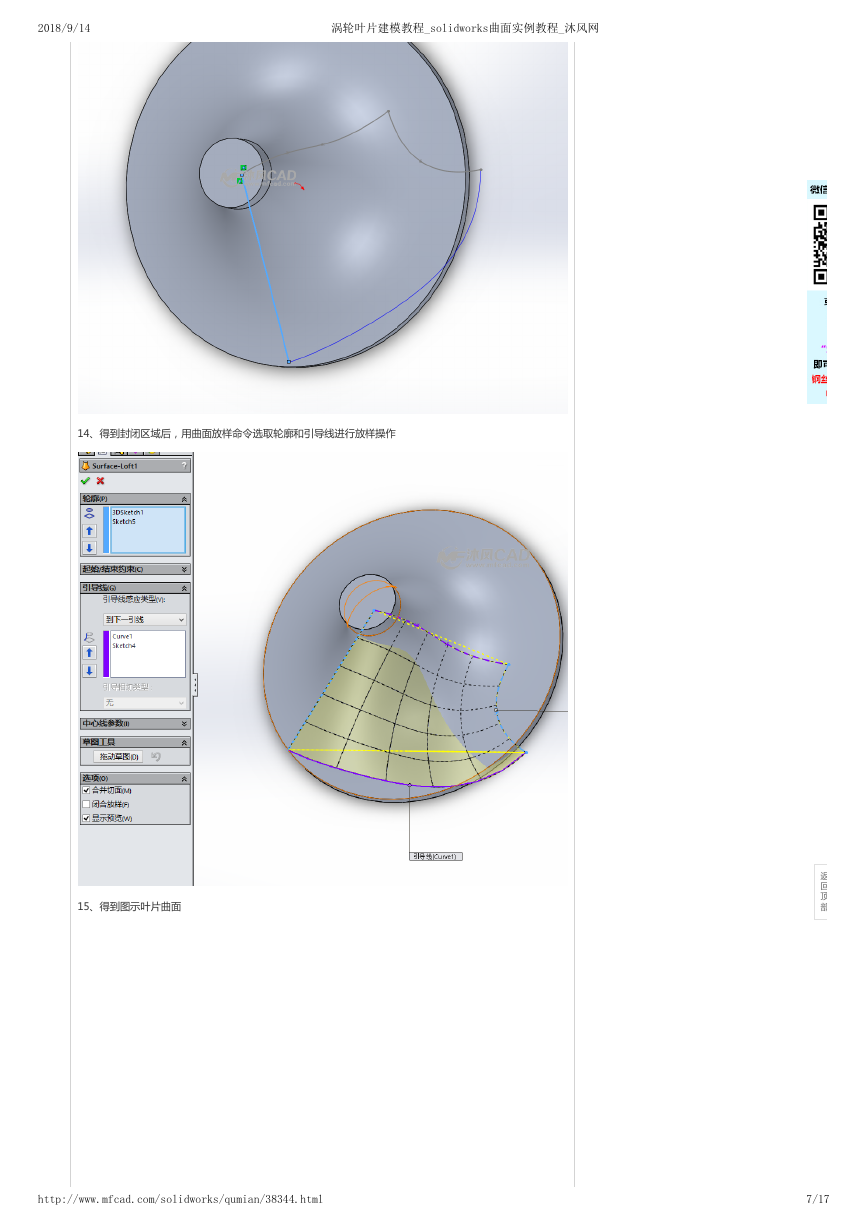

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网 14、得到封闭区域后，用曲面放样命令选取轮廓和引导线进行放样操作 15、得到图示叶片曲面返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 7/17

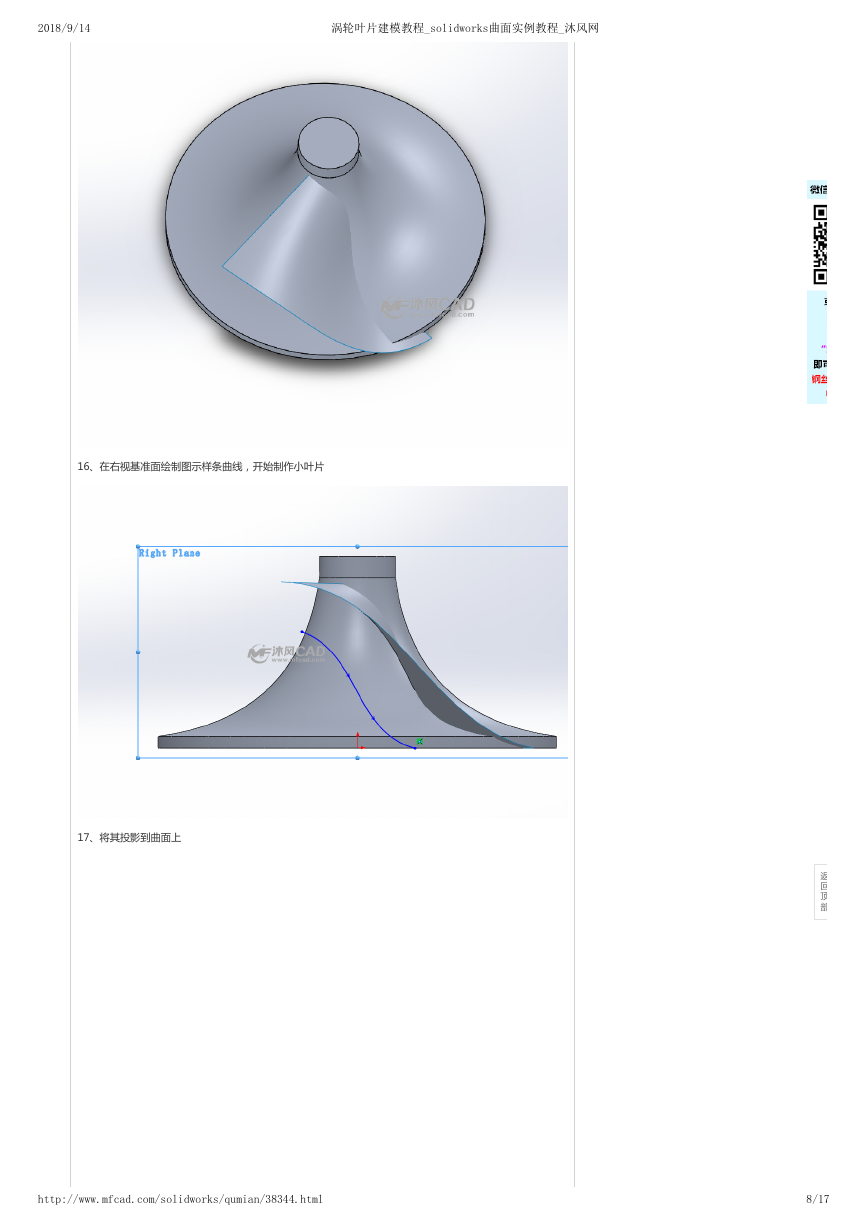

2018/9/14 涡轮叶片建模教程_solidworks曲面实例教程_沐风网 16、在右视基准面绘制图示样条曲线，开始制作小叶片 17、将其投影到曲面上返回顶部 http://www.mfcad.com/solidworks/qumian/38344.html 8/17
