SONY索尼数码相机-HDR-SR1E说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书资料大小：9.89M 资料格式：pdf 举报版权申诉

第1页 / 共135页

第2页 / 共135页

第3页 / 共135页

第4页 / 共135页

第5页 / 共135页

第6页 / 共135页

第7页 / 共135页

第8页 / 共135页

操作摄像机前请先阅读此部分内容

警告

小心

使用注意事项

使用硬盘Handycam的注意事项

对象示例及解决方案

拍摄

播放

编辑，其它

享受摄像机带来的乐趣

操作流程

用摄像机保存或删除录制的图像

体验HD（高清晰）图像之美

动画的录制时间

“HOME”和“OPTION” - 使用两种类型的菜单

“HOME MENU”- 对此摄像机进行所有操作的起点

“OPTION MENU”使您可直接访问功能

更改语言设定

使用HOME MENU

使用OPTION MENU

入门指南

步骤1：检查提供的物品

步骤2：对电池组充电

步骤3：打开电源

步骤4：调节LCD液晶屏和取景器

LCD液晶屏

取景器

步骤5：设定日期和时间

拍摄

录制图像

收紧抓握带

插入“Memory Stick Duo”

录制动画

录制静像

变焦

录制更具现场效果的声音（5.1声道环绕录制）

使用闪光灯

动画录制过程中录制高清晰静像（Dual Rec）

在黑暗场所录制（NightShot）

调节背光对象的曝光

以镜像模式录制

将快速动作录制成慢动作（平稳缓慢拍摄）

使用摄像机控制对焦环手动控制图像设定

播放

观看图像

播放动画

观看静像

使用PB变焦

播放一连串静像（幻灯片放映）

在电视机上播放图像

操作流程

选择最有利的连接－电视机连接指南

连接至高清晰电视机

连接至非高清晰16:9（宽荧幕）或4:3电视机

保存图像

用电脑保存图像

通过将摄像机连接至其他设备保存图像

编辑

（其它）类别

项目列表

删除图像

删除硬盘上的图像

删除“Memory Stick Duo”中的静像

复制静像

创建播放列表

播放播放列表

从播放列表中清除不再需要的场景

改变播放列表中的顺序

复制/打印

（选择设备）类别

项目列表

复制图像

连接其它设备复制的图像质量

通过电脑拷贝复制的图像质量

复制到录像机或DVD/HDD刻录机

打印录制的图像（PictBridge兼容打印机）

将摄像机连接至打印机

打印

使用录制介质

（管理HDD/存储器）类别

项目列表

删除录制介质上的全部场景（格式化）

格式化硬盘

格式化“Memory Stick Duo”

查看HDD信息

自定义摄像机

HOME MENU的（设定）类别的功能

使用HOME MENU

（设定）类别项目列表

摄像机动画设定

摄像机照片设定

观看图像设定

声音/显示设定

输出设定

时钟/语言设定

常规设定

使用启用功能OPTION MENU

使用OPTION MENU

OPTION MENU上的录制项目

OPTION MENU上的观看项目

使用电脑

Windows电脑的功能

主要功能

关于“初次使用指南”

关于软件的帮助功能

系统要求

安装“初次使用指南”和软件

安装“初次使用指南”

安装软件

观看“初次使用指南”

故障诊断

总体操作

电池/电源

液晶屏/取景器

“Memory Stick Duo”

录制

录制过程中调节图像

遥控器

在摄像机上播放图像

图像数据

在电视机上观看

菜单

在摄像机上编辑图像

复制/编辑/连接至其它设备

其它

连接至电脑

警告指示和信息

自检显示/警告指示

警告信息说明

附加信息

海外使用本摄像机

摄像机硬盘上的文件/文件夹结构

关于AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池组

保养和预防措施

规格

快速参考

识别部件和控制器

录制/播放过程中显示的指示

当您进行更改时的指示

录制过程中的数据代码

术语

索引

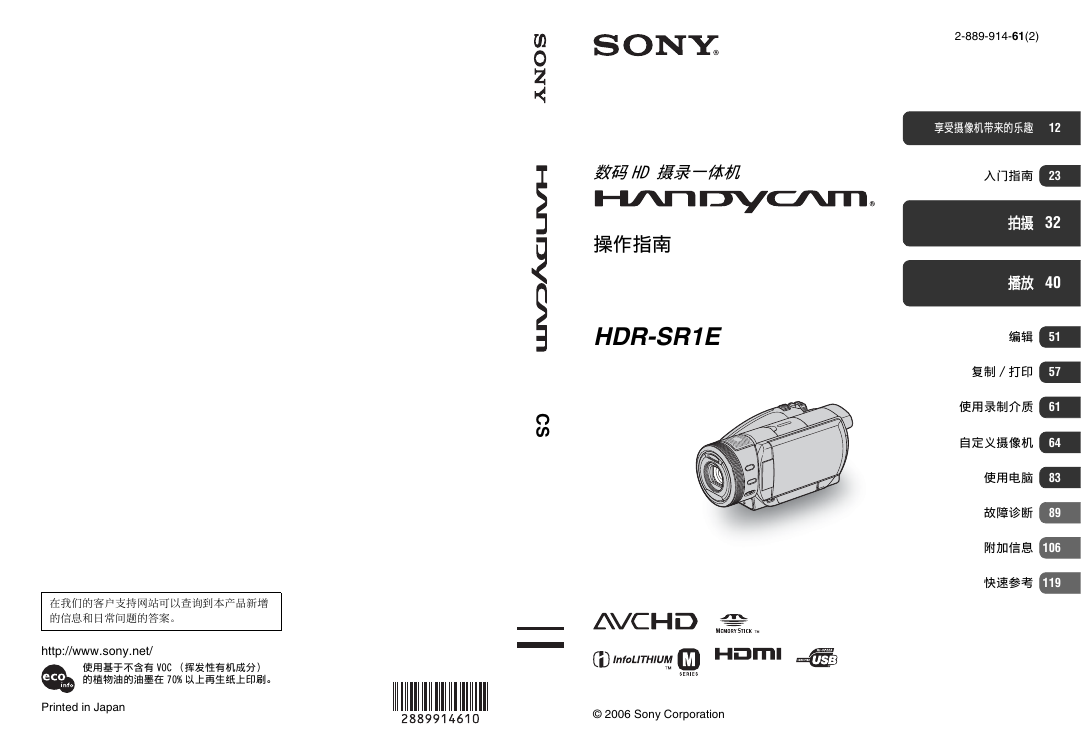

2-889-914-61(2) 享受摄像机带来的乐趣 12 数码HD 摄录一体机入门指南 23 拍摄 32 播放 40 编辑 51 复制 / 打印 57 使用录制介质 61 自定义摄像机 64 使用电脑 83 故障诊断 89 附加信息 106 快速参考 119 操作指南 HDR-SR1E C S © 2006 Sony Corporation 在我们的客户支持网站可以查询到本产品新增的信息和日常问题的答案。 http://www.sony.net/ 使用基于不含有 VOC （挥发性有机成分）的植物油的油墨在 70% 以上再生纸上印刷。 Printed in Japan

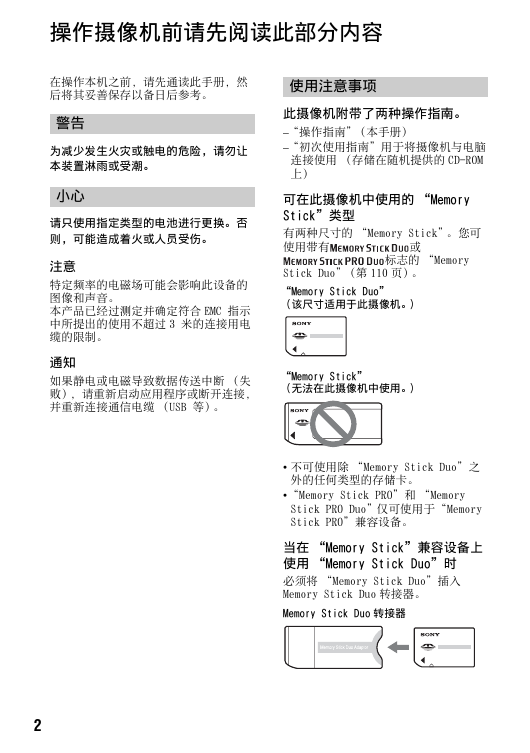

操作摄像机前请先阅读此部分内容在操作本机之前，请先通读此手册，然后将其妥善保存以备日后参考。使用注意事项警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。此摄像机附带了两种操作指南。 –“操作指南”（本手册） –“初次使用指南”用于将摄像机与电脑连接使用（存储在随机提供的 CD-ROM 上）可在此摄像机中使用的 “Memory Stick”类型有两种尺寸的 “Memory Stick”。您可使用带有或标志的 “Memory Stick Duo”（第 110 页）。 “Memory Stick Duo” （该尺寸适用于此摄像机。） “Memory Stick” （无法在此摄像机中使用。）不可使用除 “Memory Stick Duo”之外的任何类型的存储卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”仅可使用于“Memory Stick PRO”兼容设备。当在 “Memory Stick”兼容设备上使用 “Memory Stick Duo”时必须将 “Memory Stick Duo”插入 Memory Stick Duo 转接器。 Memory Stick Duo 转接器 2

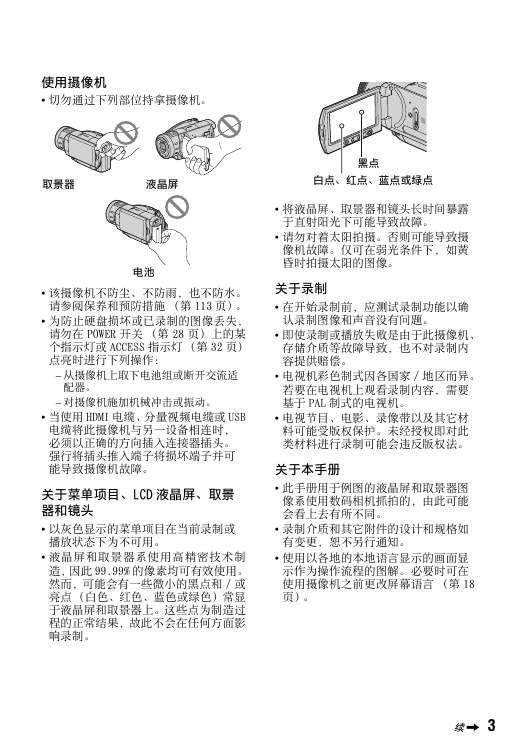

使用摄像机切勿通过下列部位持拿摄像机。取景器液晶屏电池该摄像机不防尘、不防雨，也不防水。请参阅保养和预防措施（第 113 页）。为防止硬盘损坏或已录制的图像丢失，请勿在 POWER 开关（第 28 页）上的某个指示灯或 ACCESS 指示灯（第 32 页）点亮时进行下列操作： – 从摄像机上取下电池组或断开交流适配器。 – 对摄像机施加机械冲击或振动。当使用 HDMI 电缆、分量视频电缆或 USB 电缆将此摄像机与另一设备相连时，必须以正确的方向插入连接器插头。强行将插头推入端子将损坏端子并可能导致摄像机故障。关于菜单项目、LCD 液晶屏、取景器和镜头以灰色显示的菜单项目在当前录制或播放状态下为不可用。液晶屏和取景器系使用高精密技术制造，因此 99.99% 的像素均可有效使用。然而，可能会有一些微小的黑点和 / 或亮点（白色、红色、蓝色或绿色）常显于液晶屏和取景器上。这些点为制造过程的正常结果，故此不会在任何方面影响录制。黑点白点、红点、蓝点或绿点将液晶屏、取景器和镜头长时间暴露于直射阳光下可能导致故障。请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、存储介质等故障导致，也不对录制内容提供赔偿。电视机彩色制式因各国家 / 地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。关于本手册此手册用于例图的液晶屏和取景器图像系使用数码相机抓拍的，由此可能会看上去有所不同。录制介质和其它附件的设计和规格如有变更，恕不另行通知。使用以各地的本地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 18 页）。续, 3

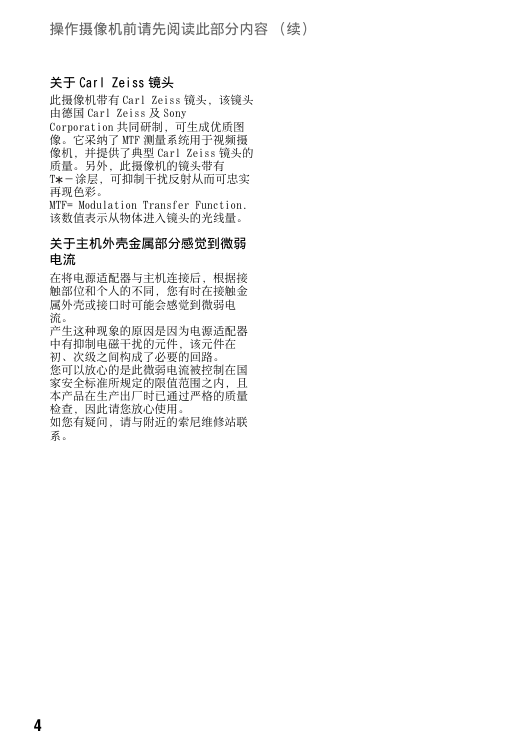

操作摄像机前请先阅读此部分内容（续）关于 Carl Zeiss 镜头此摄像机带有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 及 Sony Corporation 共同研制，可生成优质图像。它采纳了 MTF 测量系统用于视频摄像机，并提供了典型 Carl Zeiss 镜头的质量。另外，此摄像机的镜头带有 T －涂层，可抑制干扰反射从而可忠实再现色彩。 MTF= Modulation Transfer Function. 该数值表示从物体进入镜头的光线量。关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

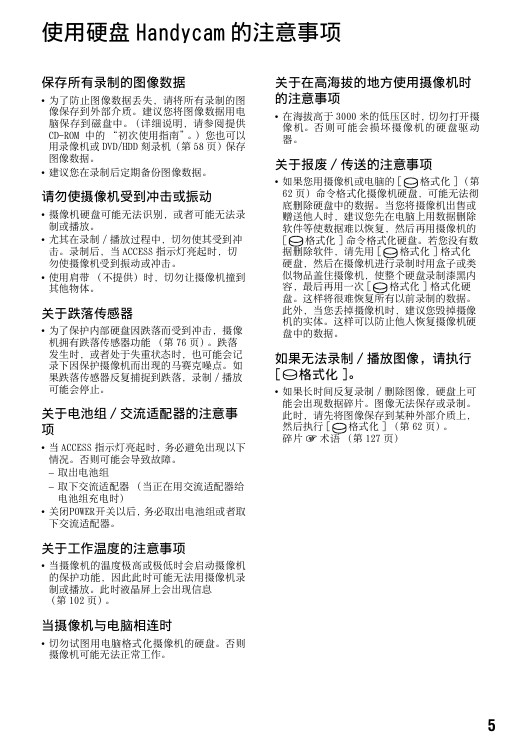

使用硬盘 Handycam 的注意事项关于在高海拔的地方使用摄像机时的注意事项在海拔高于 3000 米的低压区时，切勿打开摄像机。否则可能会损坏摄像机的硬盘驱动器。关于报废 / 传送的注意事项如果您用摄像机或电脑的 [ 格式化 ] （第 62 页）命令格式化摄像机硬盘，可能无法彻底删除硬盘中的数据。当您将摄像机出售或赠送他人时，建议您先在电脑上用数据删除软件等使数据难以恢复，然后再用摄像机的 [ 格式化 ] 命令格式化硬盘。若您没有数据删除软件，请先用 [ 格式化 ] 格式化硬盘，然后在摄像机进行录制时用盒子或类似物品盖住摄像机，使整个硬盘录制漆黑内容，最后再用一次 [ 格式化 ] 格式化硬盘。这样将很难恢复所有以前录制的数据。此外，当您丢掉摄像机时，建议您毁掉摄像机的实体。这样可以防止他人恢复摄像机硬盘中的数据。如果无法录制 / 播放图像，请执行 [ 格式化 ]。如果长时间反复录制 / 删除图像，硬盘上可能会出现数据碎片。图像无法保存或录制。此时，请先将图像保存到某种外部介质上，然后执行 [ 格式化 ] （第 62 页）。碎片 1 术语（第 127 页）保存所有录制的图像数据为了防止图像数据丢失，请将所有录制的图像保存到外部介质。建议您将图像数据用电脑保存到磁盘中。（详细说明，请参阅提供 CD-ROM 中的 “初次使用指南”。）您也可以用录像机或 DVD/HDD 刻录机（第 58 页）保存图像数据。建议您在录制后定期备份图像数据。请勿使摄像机受到冲击或振动摄像机硬盘可能无法识别，或者可能无法录制或播放。尤其在录制 / 播放过程中，切勿使其受到冲击。录制后，当 ACCESS 指示灯亮起时，切勿使摄像机受到振动或冲击。使用肩带（不提供）时，切勿让摄像机撞到其他物体。关于跌落传感器为了保护内部硬盘因跌落而受到冲击，摄像机拥有跌落传感器功能（第 76 页）。跌落发生时，或者处于失重状态时，也可能会记录下因保护摄像机而出现的马赛克噪点。如果跌落传感器反复捕捉到跌落，录制 / 播放可能会停止。关于电池组 / 交流适配器的注意事项当 ACCESS 指示灯亮起时，务必避免出现以下情况。否则可能会导致故障。 – 取出电池组 – 取下交流适配器（当正在用交流适配器给电池组充电时）关闭POWER开关以后，务必取出电池组或者取下交流适配器。关于工作温度的注意事项当摄像机的温度极高或极低时会启动摄像机的保护功能，因此此时可能无法用摄像机录制或播放。此时液晶屏上会出现信息（第 102 页）。当摄像机与电脑相连时切勿试图用电脑格式化摄像机的硬盘。否则摄像机可能无法正常工作。 5

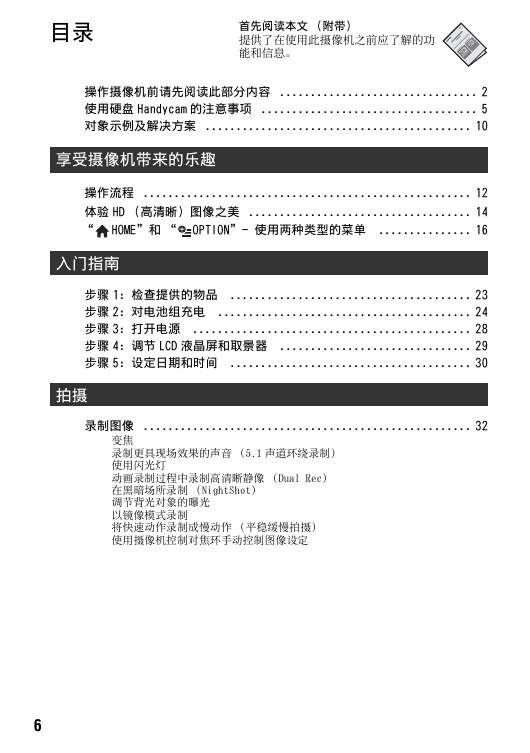

目录首先阅读本文（附带）提供了在使用此摄像机之前应了解的功能和信息。操作摄像机前请先阅读此部分内容 ................................ 2 使用硬盘 Handycam 的注意事项 ................................... 5 对象示例及解决方案 ........................................... 10 享受摄像机带来的乐趣操作流程 ..................................................... 12 体验 HD （高清晰）图像之美 .................................... 14 “ HOME”和 “ OPTION”- 使用两种类型的菜单 ............... 16 入门指南步骤 1：检查提供的物品 ....................................... 23 步骤 2：对电池组充电 ......................................... 24 步骤 3：打开电源 ............................................. 28 步骤 4：调节 LCD 液晶屏和取景器 ............................... 29 步骤 5：设定日期和时间 ....................................... 30 拍摄录制图像 ..................................................... 32 变焦录制更具现场效果的声音（5.1 声道环绕录制）使用闪光灯动画录制过程中录制高清晰静像（Dual Rec）在黑暗场所录制（NightShot）调节背光对象的曝光以镜像模式录制将快速动作录制成慢动作（平稳缓慢拍摄）使用摄像机控制对焦环手动控制图像设定 6

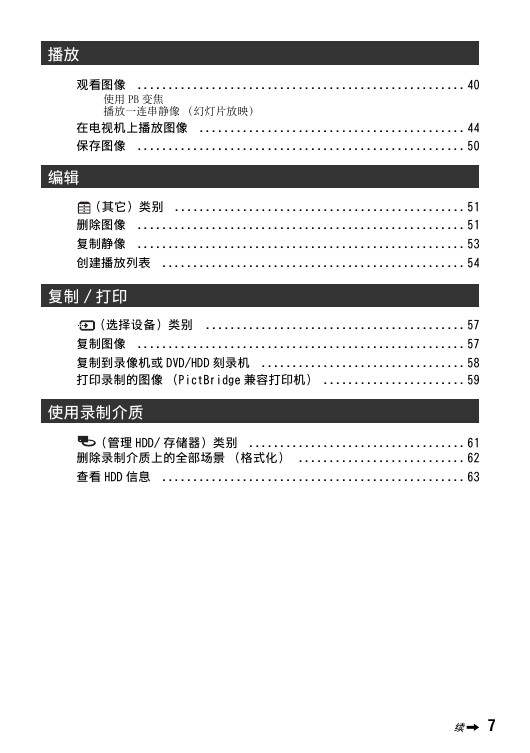

播放观看图像 ..................................................... 40 使用 PB 变焦播放一连串静像（幻灯片放映）在电视机上播放图像 ........................................... 44 保存图像 ..................................................... 50 编辑（其它）类别 ............................................... 51 删除图像 ..................................................... 51 复制静像 ..................................................... 53 创建播放列表 ................................................. 54 复制 / 打印（选择设备）类别 .......................................... 57 复制图像 ..................................................... 57 复制到录像机或 DVD/HDD 刻录机 ................................. 58 打印录制的图像（PictBridge 兼容打印机） ....................... 59 使用录制介质（管理 HDD/ 存储器）类别 ................................... 61 删除录制介质上的全部场景（格式化） ........................... 62 查看 HDD 信息 ................................................. 63 续, 7

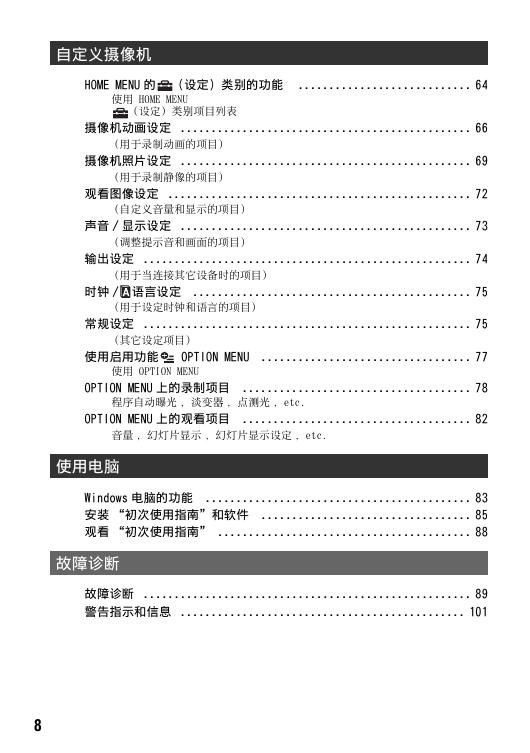

自定义摄像机 HOME MENU 的（设定）类别的功能 ............................ 64 使用 HOME MENU （设定）类别项目列表摄像机动画设定 ............................................... 66 （用于录制动画的项目）摄像机照片设定 ............................................... 69 （用于录制静像的项目）观看图像设定 ................................................. 72 （自定义音量和显示的项目）声音 / 显示设定 ............................................... 73 （调整提示音和画面的项目）输出设定 ..................................................... 74 （用于当连接其它设备时的项目）时钟 / 语言设定 ............................................. 75 （用于设定时钟和语言的项目）常规设定 ..................................................... 75 （其它设定项目）使用启用功能 OPTION MENU .................................. 77 使用 OPTION MENU OPTION MENU 上的录制项目 ..................................... 78 程序自动曝光 , 淡变器 , 点测光 , etc. OPTION MENU 上的观看项目 ..................................... 82 音量 , 幻灯片显示 , 幻灯片显示设定 , etc. 使用电脑 Windows 电脑的功能 ........................................... 83 安装 “初次使用指南”和软件 .................................. 85 观看 “初次使用指南” ......................................... 88 故障诊断故障诊断 ..................................................... 89 警告指示和信息 .............................................. 101 8
