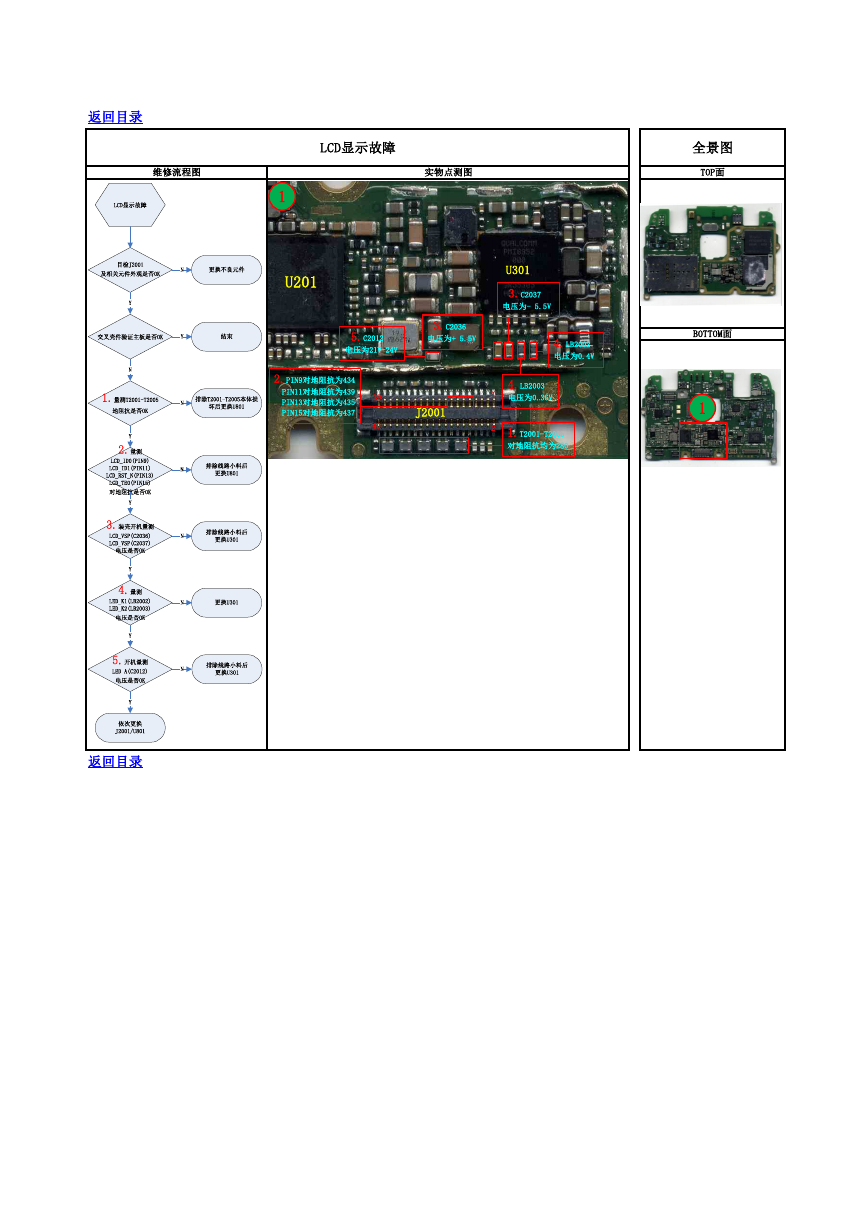

返回目录 维修流程图 实物点测图 LCD显示故障 1 U201 U301 3.C2037 电压为- 5.5V 5.C2012 电压为21V-24V 3.C2036 电压为+ 5.5V 4.LB2002 电压为0.4V 2.PIN9对地阻抗为434 PIN11对地阻抗为439 PIN13对地阻抗为435 PIN15对地阻抗为437 39 40 J2001 1 2 4.LB2003 电压为0.36V 1.T2001-T2005 对地阻抗均为280 全景图 TOP面 BOTTOM面 1 返回目录 LCD显示故障目检J2001及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测T2001-T2005地阻抗是否OK排除T2001-T2005本体损坏后更换U801NN3.装壳开机量测LCD_VSP(C2036)LCD_VSP(C2037)电压是否OK4.量测LED_K1(LB2002)LED_K2(LB2003)电压是否OKY排除线路小料后更换U301N更换U301NY5.开机量测LED A(C2012)电压是否OK排除线路小料后更换U301NY2.量测LCD_ID0(PIN9)LCD_ID1(PIN11)LCD_RST_N(PIN13)LCD_TE0(PIN15)对地阻抗是否OKY排除线路小料后更换U801NY依次更换J2001/U801
