RCP-1500中文操作手册.pdf

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：4.45M 资料格式：pdf 举报 版权申诉
第1页 / 共88页
第2页 / 共88页
第3页 / 共88页
第4页 / 共88页
第5页 / 共88页
第6页 / 共88页
第7页 / 共88页
第8页 / 共88页
资料共88页，剩余部分请下载后查看
    目录
    注意事项
    概述
    特性
    系统配置实例
    支持的设备
    摄像机操作
    零部件名称及功能
    操作面板
    接口板
    安装
    连接预防措施
    设定状态画面显示
    设定时钟
    设定LAN连接
    设定LEGACY模式
    设定BRIDGE模式
    设定多摄像机系统(MCS)模式
    预览时改变输出目的地
    设定
    设定用户界面
    设定声音
    设定LED亮度
    调节LCD
    照亮黑暗处的字符显示
    改变调节旋钮的灵敏度
    设定屏保
    执行RPN校正
    设定安全限制
    设定安全等级
    在安全模式下可保护操作
    操作设定
    设定PIX/WF操作
    自定义
    给可编配按钮的分配功能
    为可编配调节旋钮分配功能
    设定自定义着色菜单
    将菜单分配给自定义按钮
    保存和初始化设定
    将已更改的设定值保存在“Memory Stick Duo”中
    菜单
    菜单操作
    菜单树
    状态画面
    着色菜单
    文件菜单
    维护菜单
    配置菜单
    设定恢复输入设定
    控制CCU菜单
    控制CAMERA菜单
    更改RCP分配
    多菜单
    功能菜单
    场景菜单
    关于“Memory Stick Duo”
    插入“Memory Stick Duo”
    保护保存的数据
    注意事项
    规格

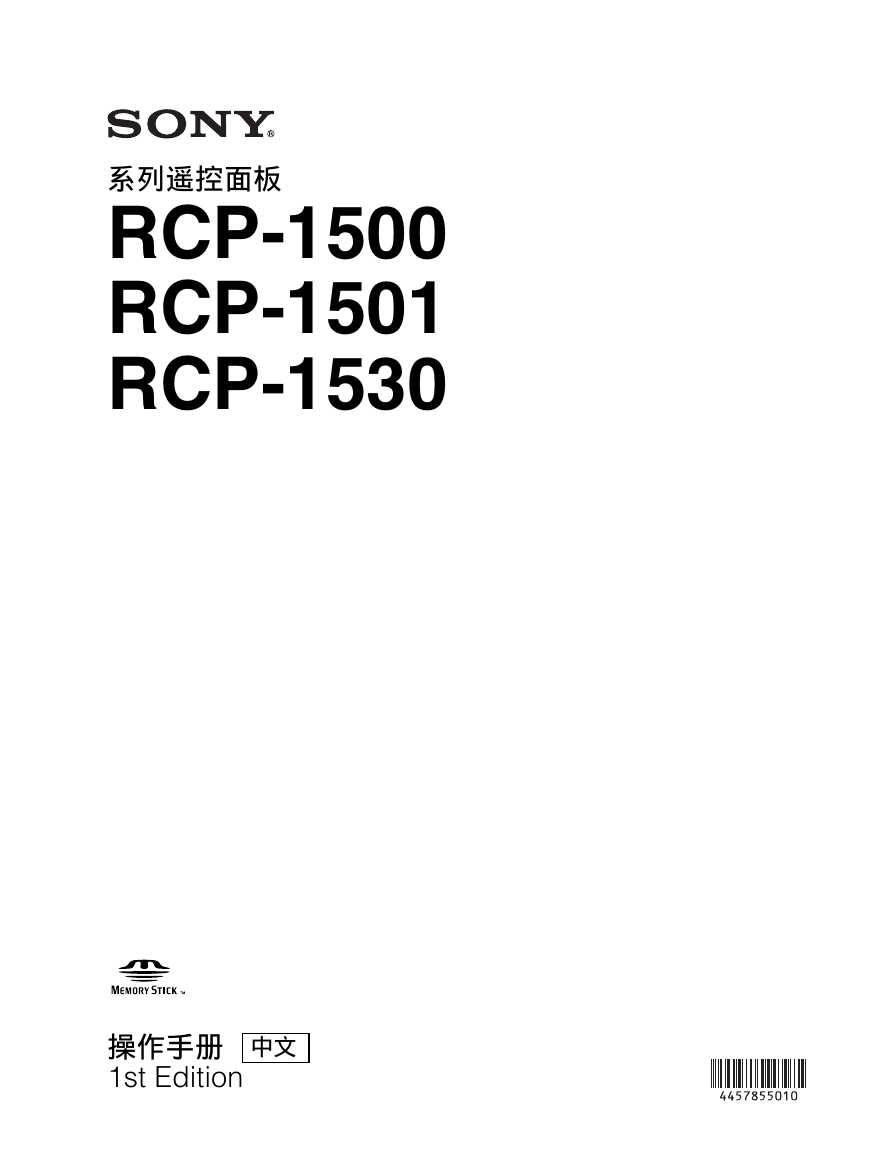

    系列遥控面板 RCP-1500 RCP-1501 RCP-1530 操作手册 1st Edition 中文

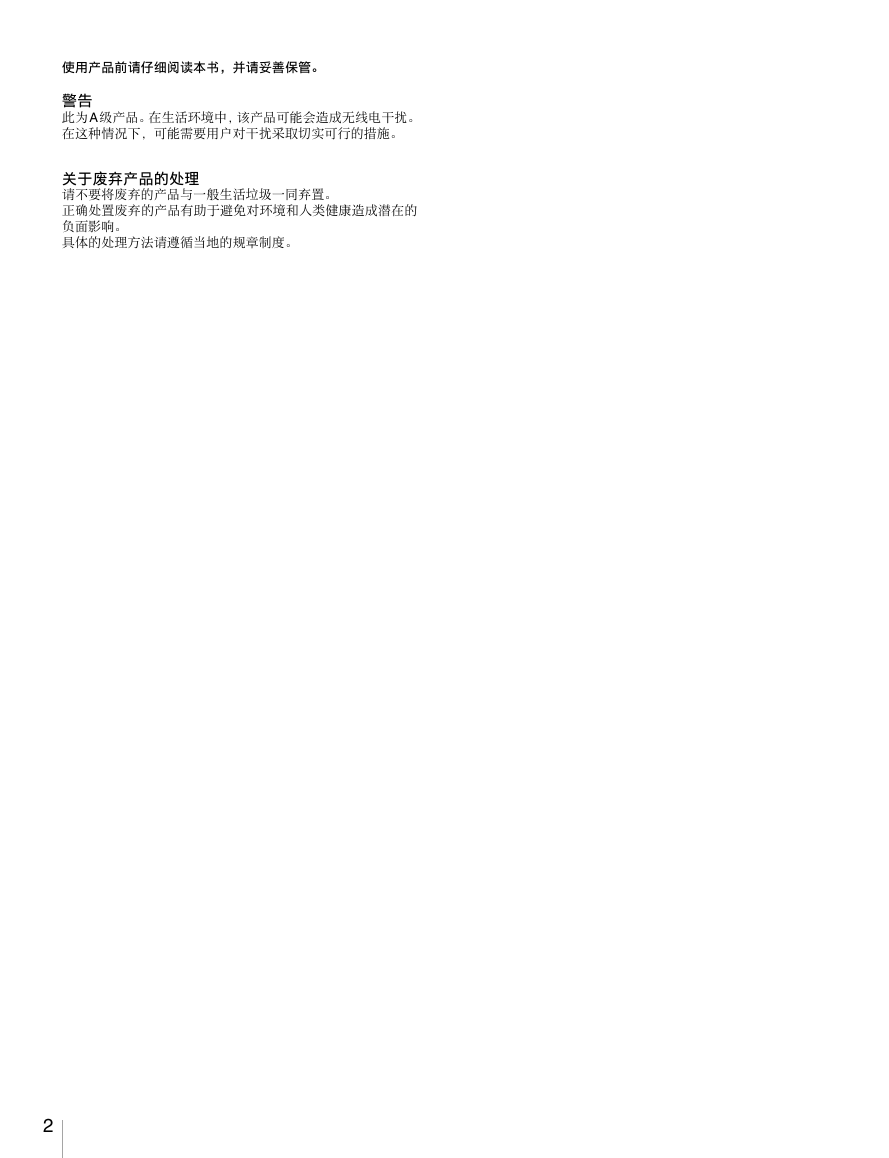

    使用产品前请仔细阅读本书，并请妥善保管。 警告 此为A级产品。在生活环境中，该产品可能会造成无线电干扰。 在这种情况下，可能需要用户对干扰采取切实可行的措施。 关于废弃产品的处理 请不要将废弃的产品与一般生活垃圾一同弃置。 正确处置废弃的产品有助于避免对环境和人类健康造成潜在的 负面影响。 具体的处理方法请遵循当地的规章制度。 2

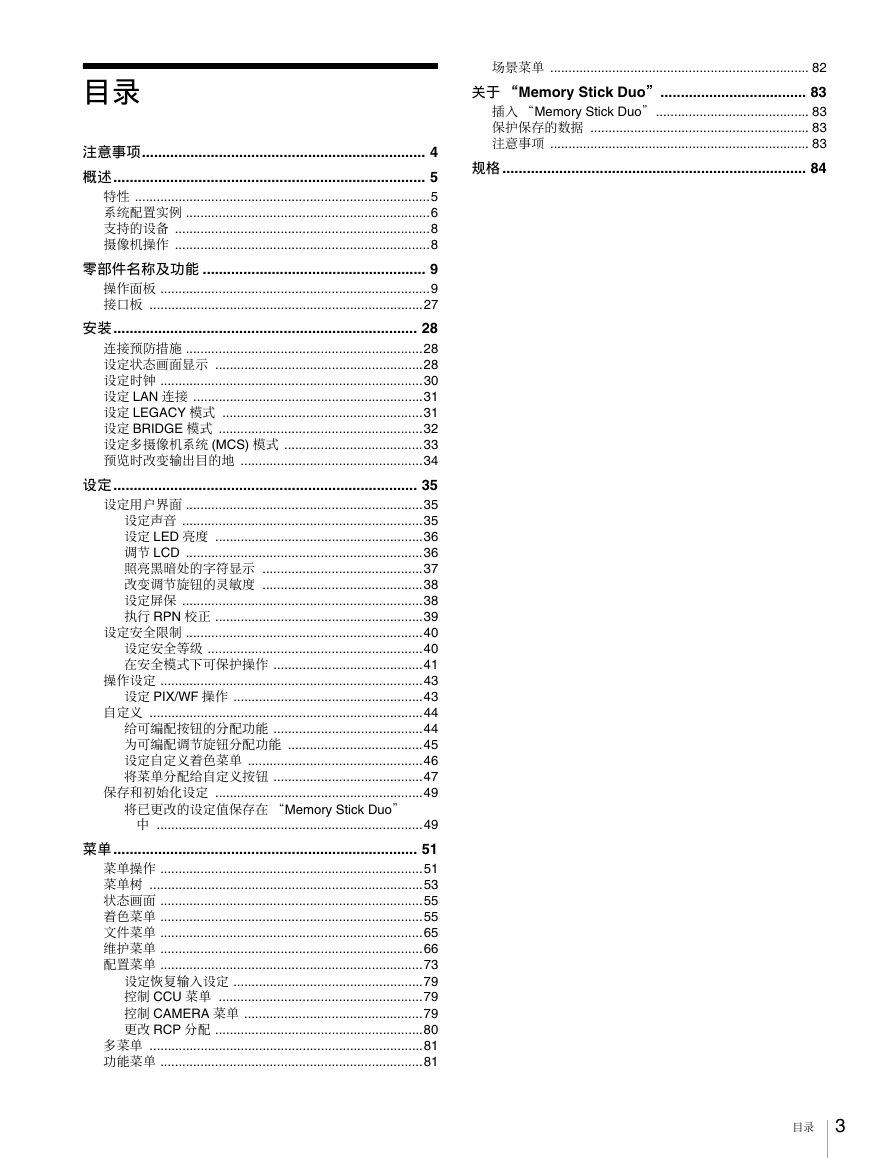

    场景菜单 ....................................................................... 82 关于 “Memory Stick Duo”.................................... 83 插入 “Memory Stick Duo” .......................................... 83 保护保存的数据 ............................................................ 83 注意事项 ....................................................................... 83 规格 ........................................................................... 84 目录 注意事项...................................................................... 4 概述............................................................................. 5 特性 .................................................................................5 系统配置实例 ...................................................................6 支持的设备 ......................................................................8 摄像机操作 ......................................................................8 零部件名称及功能 ....................................................... 9 操作面板 ..........................................................................9 接口板 ...........................................................................27 安装........................................................................... 28 连接预防措施 .................................................................28 设定状态画面显示 .........................................................28 设定时钟 ........................................................................30 设定 LAN 连接 ...............................................................31 设定 LEGACY 模式 .......................................................31 设定 BRIDGE 模式 ........................................................32 设定多摄像机系统 (MCS) 模式 ......................................33 预览时改变输出目的地 ..................................................34 设定........................................................................... 35 设定用户界面 .................................................................35 设定声音 ..................................................................35 设定 LED 亮度 .........................................................36 调节 LCD .................................................................36 照亮黑暗处的字符显示 ............................................37 改变调节旋钮的灵敏度 ............................................38 设定屏保 ..................................................................38 执行 RPN 校正 .........................................................39 设定安全限制 .................................................................40 设定安全等级 ...........................................................40 在安全模式下可保护操作 .........................................41 操作设定 ........................................................................43 设定 PIX/WF 操作 ....................................................43 自定义 ...........................................................................44 给可编配按钮的分配功能 .........................................44 为可编配调节旋钮分配功能 .....................................45 设定自定义着色菜单 ................................................46 将菜单分配给自定义按钮 .........................................47 保存和初始化设定 .........................................................49 将已更改的设定值保存在 “Memory Stick Duo” 中 .........................................................................49 菜单........................................................................... 51 菜单操作 ........................................................................51 菜单树 ...........................................................................53 状态画面 ........................................................................55 着色菜单 ........................................................................55 文件菜单 ........................................................................65 维护菜单 ........................................................................66 配置菜单 ........................................................................73 设定恢复输入设定 ....................................................79 控制 CCU 菜单 ........................................................79 控制 CAMERA 菜单 .................................................79 更改 RCP 分配 .........................................................80 多菜单 ...........................................................................81 功能菜单 ........................................................................81 目录 3

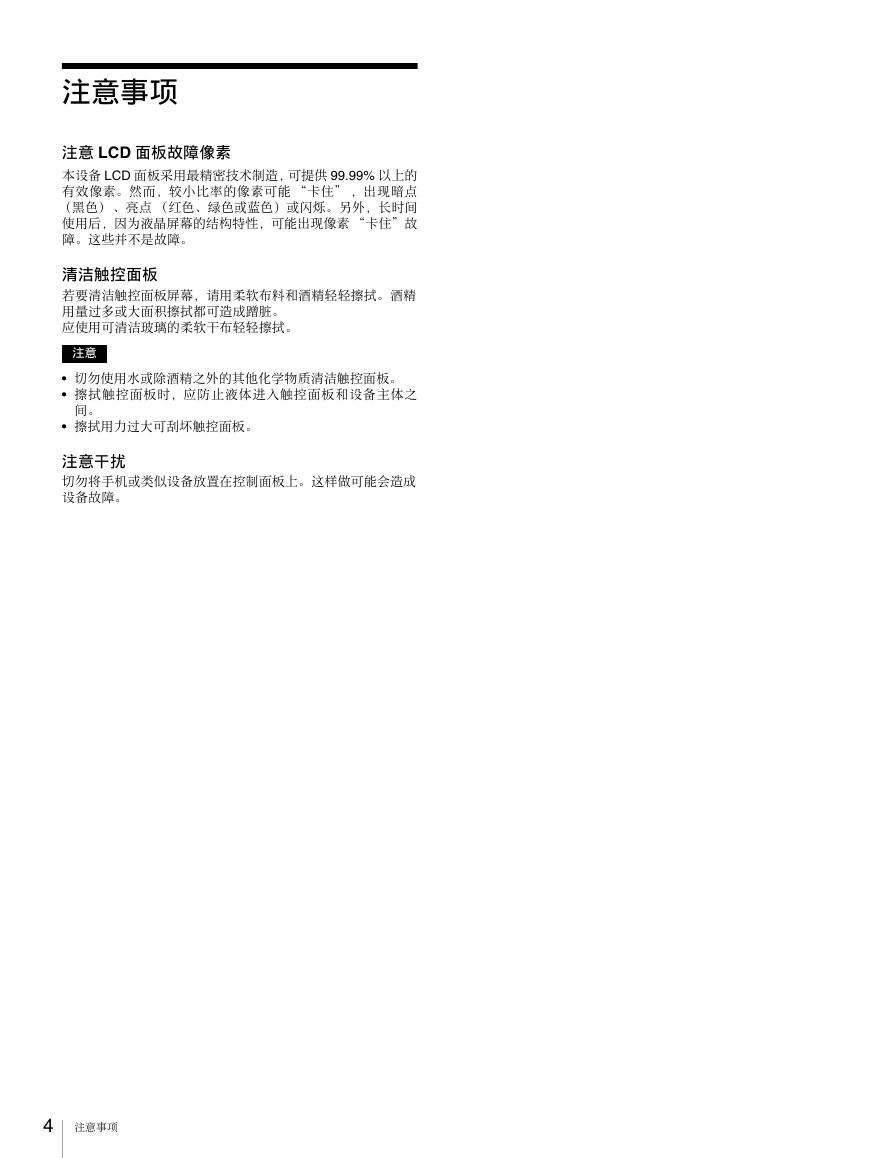

    注意事项 注意 LCD 面板故障像素 本设备 LCD 面板采用最精密技术制造，可提供 99.99% 以上的 有效像素。然而，较小比率的像素可能 “卡住” ，出现暗点 （黑色）、亮点 （红色、绿色或蓝色）或闪烁。另外，长时间 使用后，因为液晶屏幕的结构特性，可能出现像素 “卡住”故 障。这些并不是故障。 清洁触控面板 若要清洁触控面板屏幕，请用柔软布料和酒精轻轻擦拭。酒精 用量过多或大面积擦拭都可造成蹭脏。 应使用可清洁玻璃的柔软干布轻轻擦拭。 注意 • 切勿使用水或除酒精之外的其他化学物质清洁触控面板。 擦拭触控面板时，应防止液体进入触控面板和设备主体之 间。 擦拭用力过大可刮坏触控面板。 注意干扰 切勿将手机或类似设备放置在控制面板上。这样做可能会造成 设备故障。 4 注意事项

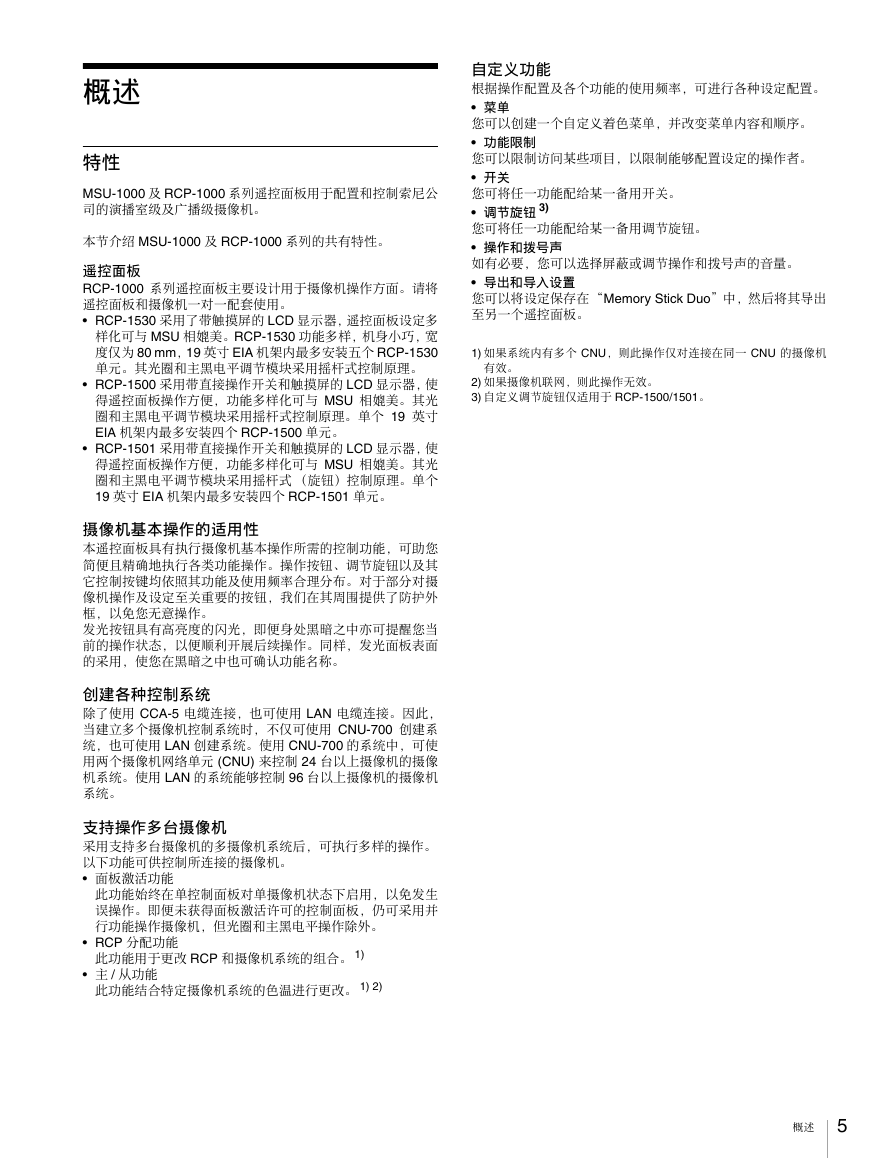

    自定义功能 根据操作配置及各个功能的使用频率，可进行各种设定配置。 • 菜单 您可以创建一个自定义着色菜单，并改变菜单内容和顺序。 功能限制 您可以限制访问某些项目，以限制能够配置设定的操作者。 开关 您可将任一功能配给某一备用开关。 调节旋钮 3) 您可将任一功能配给某一备用调节旋钮。 操作和拨号声 如有必要，您可以选择屏蔽或调节操作和拨号声的音量。 导出和导入设置 您可以将设定保存在“Memory Stick Duo”中，然后将其导出 至另一个遥控面板。 1) 如果系统内有多个 CNU，则此操作仅对连接在同一 CNU 的摄像机 有效。 2) 如果摄像机联网，则此操作无效。 3) 自定义调节旋钮仅适用于 RCP-1500/1501。 概述 特性 MSU-1000 及 RCP-1000 系列遥控面板用于配置和控制索尼公 司的演播室级及广播级摄像机。 本节介绍 MSU-1000 及 RCP-1000 系列的共有特性。 遥控面板 RCP-1000 系列遥控面板主要设计用于摄像机操作方面。请将 遥控面板和摄像机一对一配套使用。 RCP-1530 采用了带触摸屏的 LCD 显示器，遥控面板设定多 样化可与 MSU 相媲美。RCP-1530 功能多样，机身小巧，宽 度仅为 80 mm，19 英寸 EIA 机架内最多安装五个 RCP-1530 单元。其光圈和主黑电平调节模块采用摇杆式控制原理。 RCP-1500 采用带直接操作开关和触摸屏的 LCD 显示器，使 得遥控面板操作方便，功能多样化可与 MSU 相媲美。其光 圈和主黑电平调节模块采用摇杆式控制原理。单个 19 英寸 EIA 机架内最多安装四个 RCP-1500 单元。 RCP-1501 采用带直接操作开关和触摸屏的 LCD 显示器，使 得遥控面板操作方便，功能多样化可与 MSU 相媲美。其光 圈和主黑电平调节模块采用摇杆式 （旋钮）控制原理。单个 19 英寸 EIA 机架内最多安装四个 RCP-1501 单元。 摄像机基本操作的适用性 本遥控面板具有执行摄像机基本操作所需的控制功能，可助您 简便且精确地执行各类功能操作。操作按钮、调节旋钮以及其 它控制按键均依照其功能及使用频率合理分布。对于部分对摄 像机操作及设定至关重要的按钮，我们在其周围提供了防护外 框，以免您无意操作。 发光按钮具有高亮度的闪光，即便身处黑暗之中亦可提醒您当 前的操作状态，以便顺利开展后续操作。同样，发光面板表面 的采用，使您在黑暗之中也可确认功能名称。 创建各种控制系统 除了使用 CCA-5 电缆连接，也可使用 LAN 电缆连接。因此， 当建立多个摄像机控制系统时，不仅可使用 CNU-700 创建系 统，也可使用 LAN 创建系统。使用 CNU-700 的系统中，可使 用两个摄像机网络单元 (CNU) 来控制 24 台以上摄像机的摄像 机系统。使用 LAN 的系统能够控制 96 台以上摄像机的摄像机 系统。 支持操作多台摄像机 采用支持多台摄像机的多摄像机系统后，可执行多样的操作。 以下功能可供控制所连接的摄像机。 面板激活功能 此功能始终在单控制面板对单摄像机状态下启用，以免发生 误操作。即便未获得面板激活许可的控制面板，仍可采用并 行功能操作摄像机，但光圈和主黑电平操作除外。 RCP 分配功能 此功能用于更改 RCP 和摄像机系统的组合。 1) 主 / 从功能 此功能结合特定摄像机系统的色温进行更改。 1) 2) 概述 5

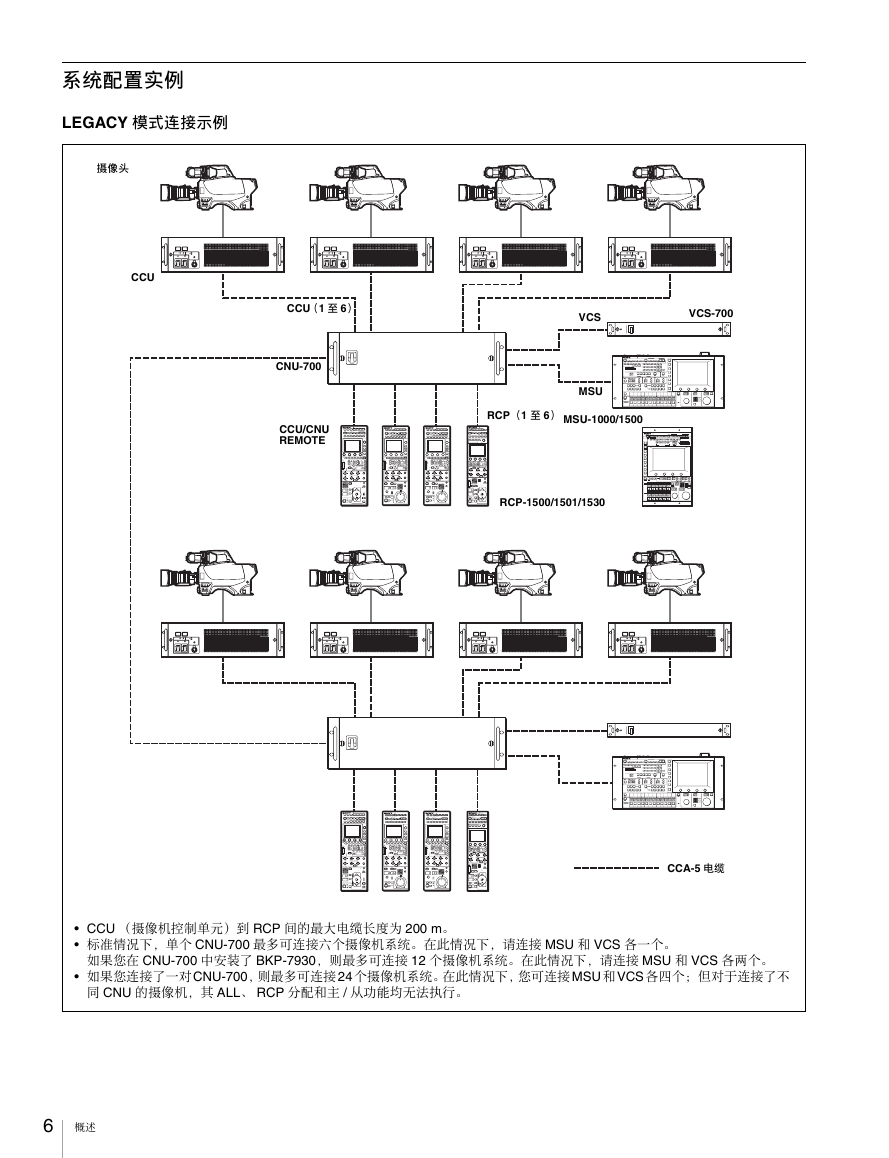

    系统配置实例 LEGACY 模式连接示例 摄像头 CCU CCU（1 至 6） CNU-700 CCU/CNU REMOTE VCS-700 VCS MSU RCP（1 至 6） MSU-1000/1500 RCP-1500/1501/1530 CCU （摄像机控制单元）到 RCP 间的最大电缆长度为 200 m。 标准情况下，单个 CNU-700 最多可连接六个摄像机系统。在此情况下，请连接 MSU 和 VCS 各一个。 如果您在 CNU-700 中安装了 BKP-7930，则最多可连接 12 个摄像机系统。在此情况下，请连接 MSU 和 VCS 各两个。 如果您连接了一对CNU-700，则最多可连接 24个摄像机系统。在此情况下，您可连接 MSU 和VCS 各四个；但对于连接了不 同 CNU 的摄像机，其 ALL、 RCP 分配和主 / 从功能均无法执行。 CCA-5 电缆 6 概述
    MCS 模式连接示例 摄像头 CCU RCP-1500 RCP-1501 RCP-1530 PoE 兼容交换式集线器 MSU-1000/1500 LAN 标准网线 （5 类或以上） 在 MCS 模式下，请务必确认已将多个 MSU 中的某个设为主设置装置。在主 MSU 操作期间，切勿断开其电源或接线。 可直接联网的最大设备数为96（不含主 MSU）。这一最大数目并不包含任何通过 CCA 连接到联网的 CCU 的 RCP，以及任何 通过 CCA 电缆连接到联网的 RCP 的 CCU。客户端 MSU 作为一个单位计入。 CNU 和 VCS 不可连接到将要在 MCS 模式下使用的系统中。 关于交换式集线器的电源 此控制面板 PoE 的功耗为 7 W。采用集线器能够为所有所连的 RCP 提供足够的电力。 概述 7

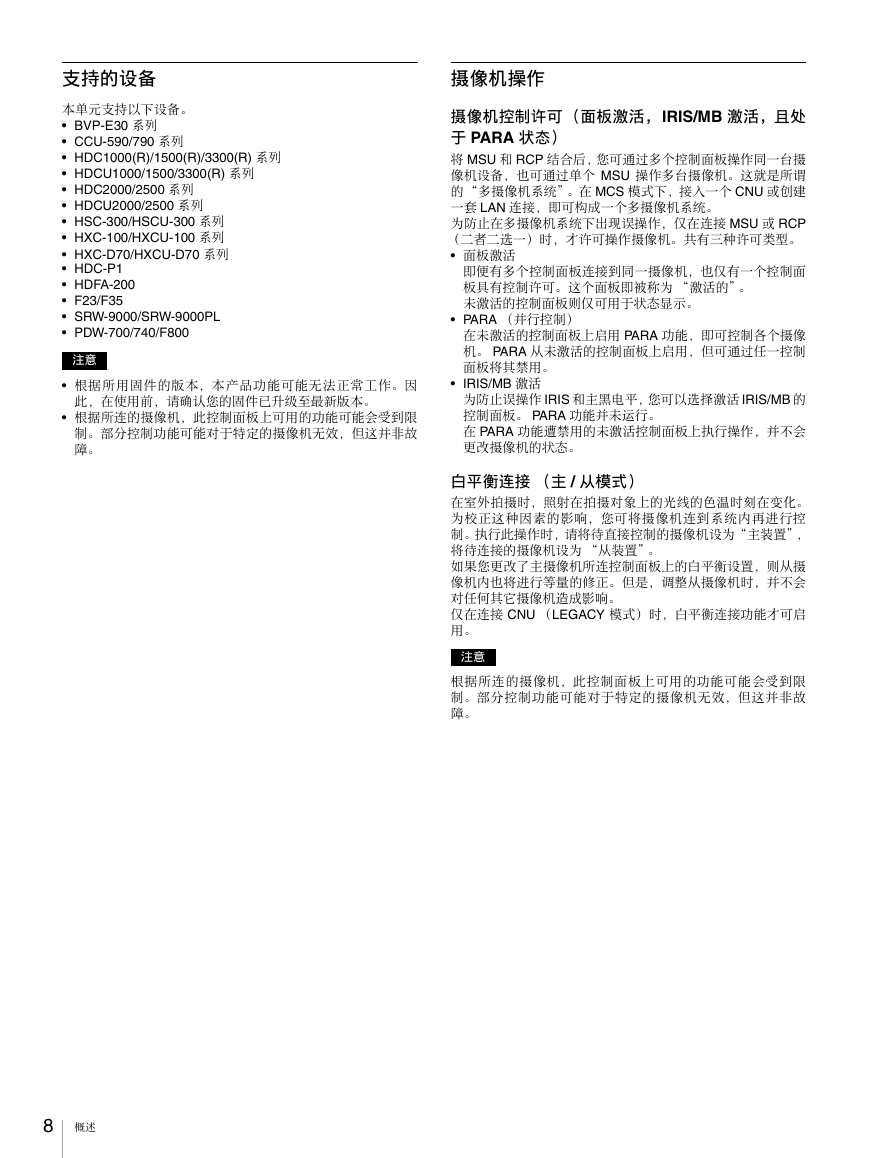

    支持的设备 摄像机操作 本单元支持以下设备。 BVP-E30 系列 CCU-590/790 系列 HDC1000(R)/1500(R)/3300(R) 系列 HDCU1000/1500/3300(R) 系列 HDC2000/2500 系列 HDCU2000/2500 系列 HSC-300/HSCU-300 系列 HXC-100/HXCU-100 系列 HXC-D70/HXCU-D70 系列 HDC-P1 HDFA-200 F23/F35 SRW-9000/SRW-9000PL PDW-700/740/F800 注意 根据所用固件的版本，本产品功能可能无法正常工作。因 此，在使用前，请确认您的固件已升级至最新版本。 根据所连的摄像机，此控制面板上可用的功能可能会受到限 制。部分控制功能可能对于特定的摄像机无效，但这并非故 障。 摄像机控制许可（面板激活，IRIS/MB 激活，且处 于 PARA 状态） 将 MSU 和 RCP 结合后，您可通过多个控制面板操作同一台摄 像机设备，也可通过单个 MSU 操作多台摄像机。这就是所谓 的“多摄像机系统”。在 MCS 模式下，接入一个 CNU 或创建 一套 LAN 连接，即可构成一个多摄像机系统。 为防止在多摄像机系统下出现误操作，仅在连接 MSU 或 RCP （二者二选一）时，才许可操作摄像机。共有三种许可类型。 面板激活 即便有多个控制面板连接到同一摄像机，也仅有一个控制面 板具有控制许可。这个面板即被称为 “激活的”。 未激活的控制面板则仅可用于状态显示。 PARA （并行控制） 在未激活的控制面板上启用 PARA 功能，即可控制各个摄像 机。 PARA 从未激活的控制面板上启用，但可通过任一控制 面板将其禁用。 IRIS/MB 激活 为防止误操作 IRIS 和主黑电平，您可以选择激活 IRIS/MB 的 控制面板。 PARA 功能并未运行。 在 PARA 功能遭禁用的未激活控制面板上执行操作，并不会 更改摄像机的状态。 白平衡连接 （主 / 从模式） 在室外拍摄时，照射在拍摄对象上的光线的色温时刻在变化。 为校正这种因素的影响，您可将摄像机连到系统内再进行控 制。执行此操作时，请将待直接控制的摄像机设为“主装置”， 将待连接的摄像机设为 “从装置”。 如果您更改了主摄像机所连控制面板上的白平衡设置，则从摄 像机内也将进行等量的修正。但是，调整从摄像机时，并不会 对任何其它摄像机造成影响。 仅在连接 CNU （LEGACY 模式）时，白平衡连接功能才可启 用。 注意 根据所连的摄像机，此控制面板上可用的功能可能会受到限 制。部分控制功能可能对于特定的摄像机无效，但这并非故 障。 8 概述
