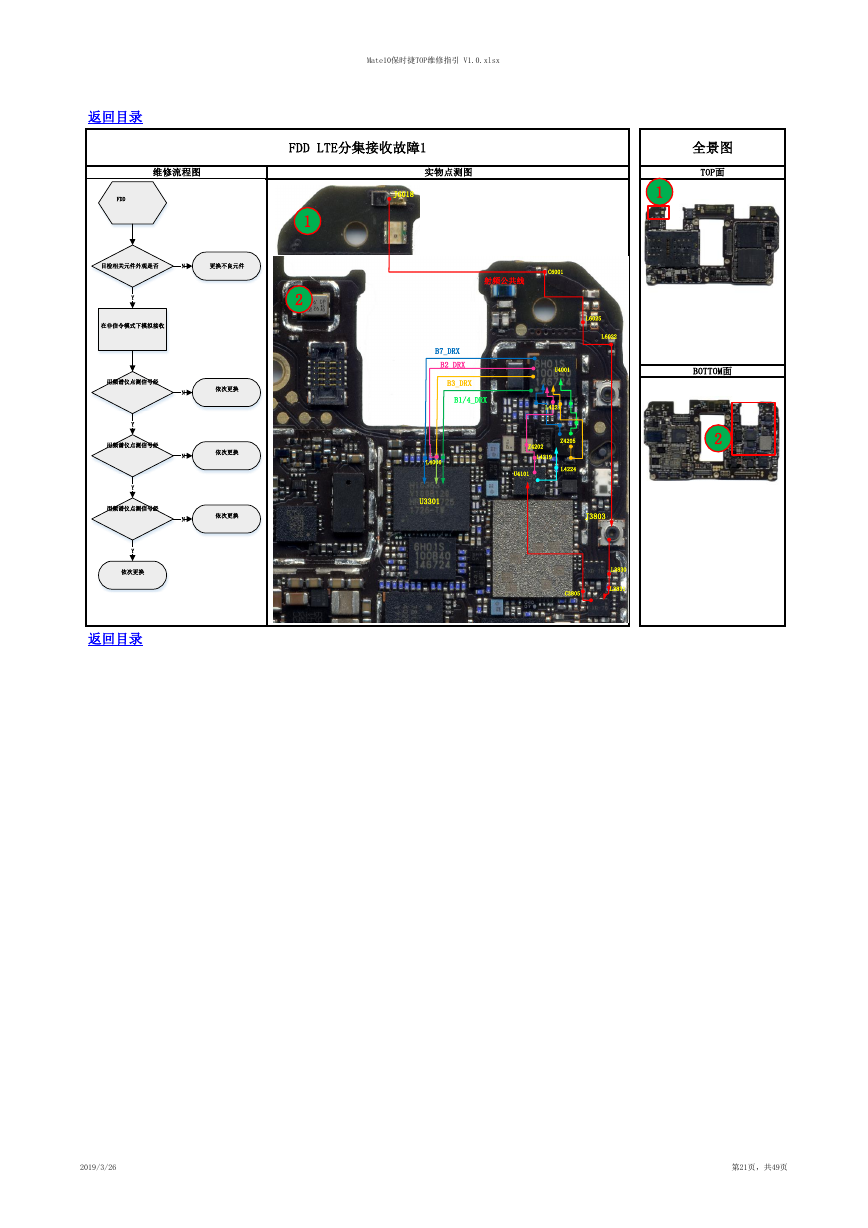

Mate10保时捷TOP维修指引 V1.0.xlsx FDD LTE分集接收故障1 实物点测图 J6018 全景图 TOP面 1 1 2 射频公共线 C6001 L6025 L6022 B7_DRX B2_DRX B3_DRX B1/4_DRX L4006 U3301 U4001 L4221 Z4202 L4219 U4101 Z4205 L4224 J3803 L3830 L3831 C3805 BOTTOM面 2 返回目录 维修流程图 FDD 目检相关元件外观是否 N 更换不良元件 N N N 依次更换 依次更换 依次更换 Y 在非信令模式下模拟接收 用频谱仪点测信号经 Y 用频谱仪点测信号经 Y 用频谱仪点测信号经 Y 依次更换 返回目录 2019/3/26 第21页，共49页 ， 以B2接收为例 LTE分集 6018( C6001) OK 3801(C3805) OK 4001( L4006) 4202/ U4001 3803/U3301 3803( L3830) 6018/ J3803 4101( L4219) 3801/ U4101 4202( L4211) OK OK
