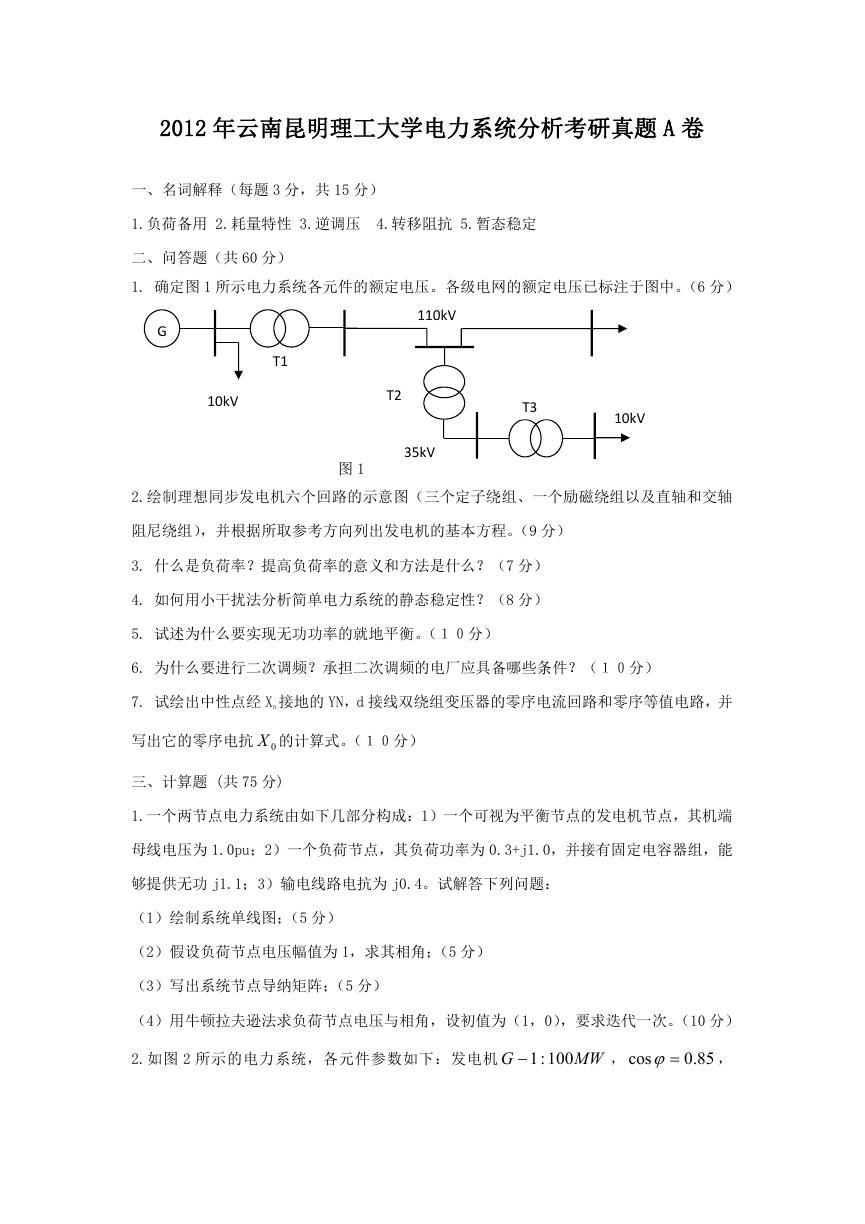

2012 年云南昆明理工大学电力系统分析考研真题 A 卷一、名词解释（每题 3 分，共 15 分） 1.负荷备用 2.耗量特性 3.逆调压 4.转移阻抗 5.暂态稳定二、问答题（共 60 分） 1. 确定图 1 所示电力系统各元件的额定电压。各级电网的额定电压已标注于图中。（6 分） G T1 10kV 110kV T2 35kV 图 1 T3 10kV 2.绘制理想同步发电机六个回路的示意图（三个定子绕组、一个励磁绕组以及直轴和交轴阻尼绕组），并根据所取参考方向列出发电机的基本方程。（9 分） 3. 什么是负荷率？提高负荷率的意义和方法是什么？（7 分） 4. 如何用小干扰法分析简单电力系统的静态稳定性？（8 分） 5. 试述为什么要实现无功功率的就地平衡。（１０分） 6. 为什么要进行二次调频？承担二次调频的电厂应具备哪些条件？（１０分） 7. 试绘出中性点经 Xn 接地的 YN，d 接线双绕组变压器的零序电流回路和零序等值电路，并写出它的零序电抗 0X 的计算式。（１０分）三、计算题 (共 75 分) 1.一个两节点电力系统由如下几部分构成：1）一个可视为平衡节点的发电机节点，其机端母线电压为 1.0pu；2）一个负荷节点，其负荷功率为 0.3+j1.0，并接有固定电容器组，能够提供无功 j1.1；3）输电线路电抗为 j0.4。试解答下列问题：（1）绘制系统单线图；（5 分）（2）假设负荷节点电压幅值为 1，求其相角；（5 分）（3）写出系统节点导纳矩阵；（5 分）（4）用牛顿拉夫逊法求负荷节点电压与相角，设初值为（1，0），要求迭代一次。（10 分） 2.如图 2 所示的电力系统，各元件参数如下：发电机 G :1 100 MW ， cos  85.0 ，

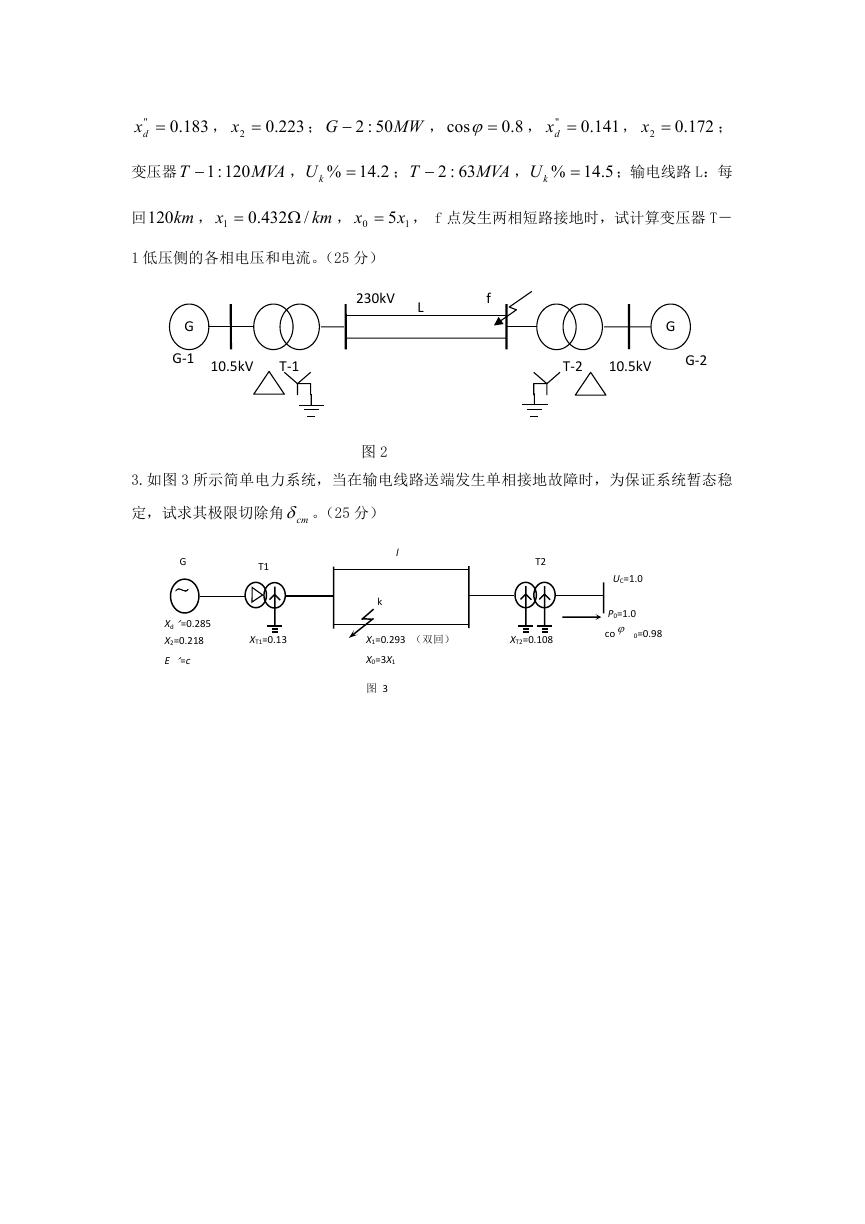

" dx .0 183 ， 2 x .0 223 ； G 50:2 MW ， cos  8.0 ， " dx .0 141 ， 2 x .0 172 ；变压器 T :1 120 MVA ， kU 2.14%  ； T 63:2 MVA ， kU 5.14%  ；输电线路 L：每回 km 120 ， x 1  .0 432  / km ， x  ， f 点发生两相短路接地时，试计算变压器 T－ 0 5x 1 1 低压侧的各相电压和电流。（25 分） 230kV L f G G-1 10.5kV T-1 G T-2 10.5kV G-2 3.如图 3 所示简单电力系统，当在输电线路送端发生单相接地故障时，为保证系统暂态稳图 2 定，试求其极限切除角 cm 。（25 分） G ～ ˊXd =0.285 X2=0.218 ˊE =c T1 XT1=0.13 l k X1=0.293 （双回） X0=3X1 图 3 T2 XT2=0.108 UC=1.0 P0=1.0 co 0=0.98
