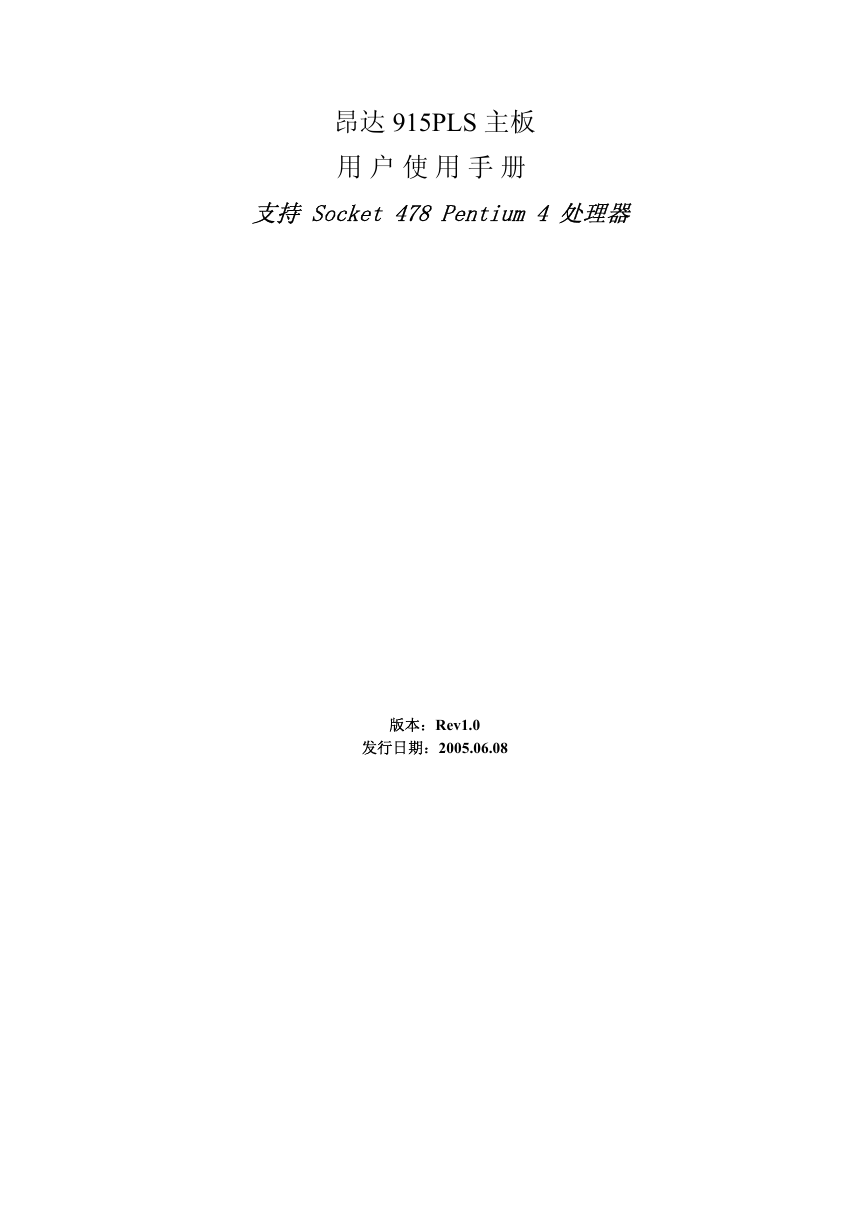

昂达 915PLS 主板用户使用手册支持 Socket 478 Pentium 4 处理器版本：Rev1.0 发行日期：2005.06.08

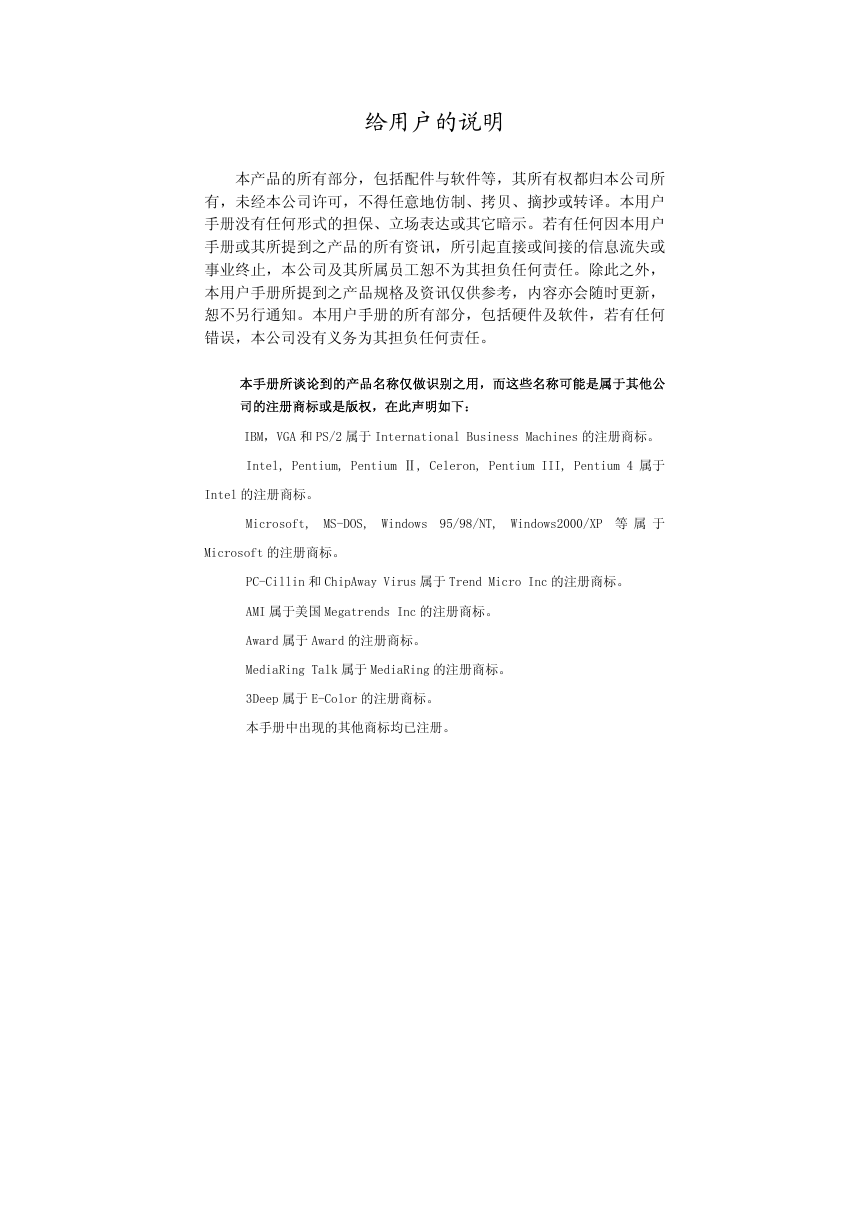

给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。

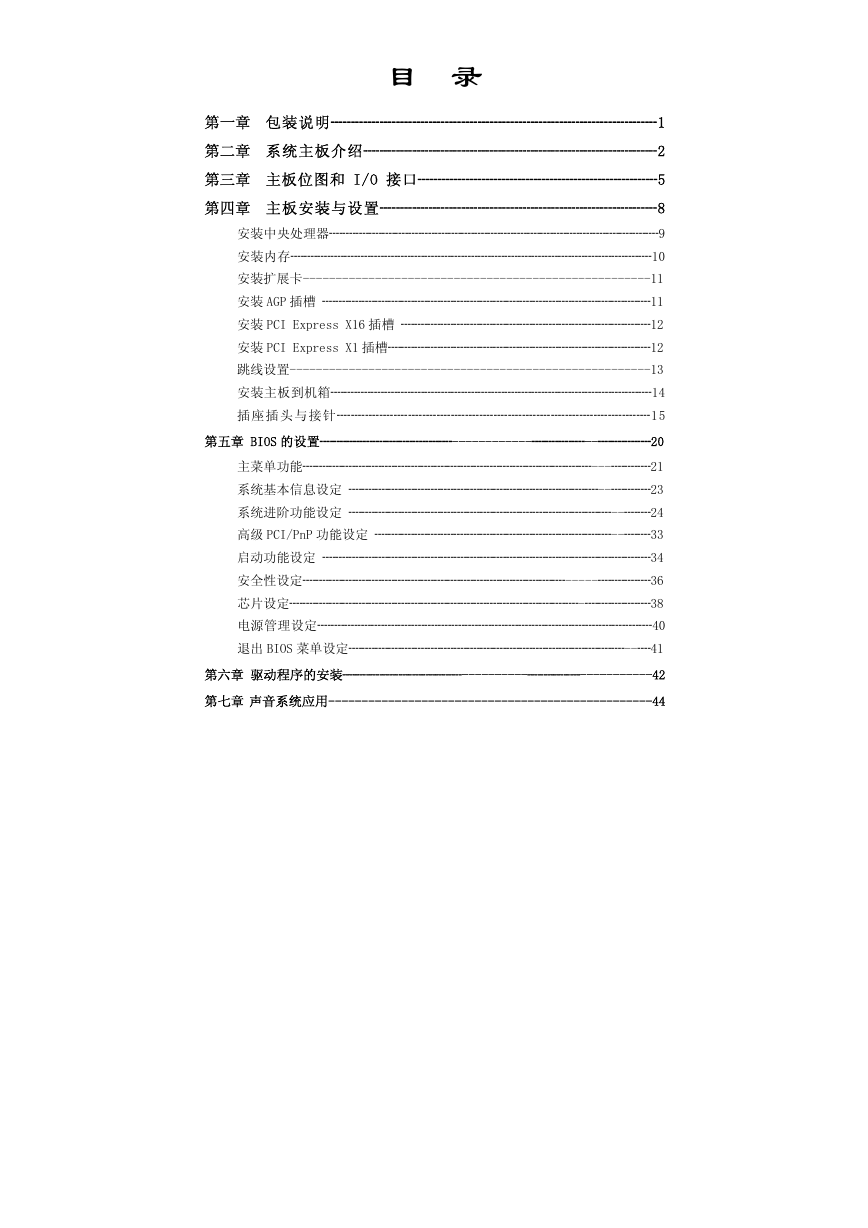

目录第一章包装说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 第二章系统主板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 第三章主板位图和 I/O 接口┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5 第四章主板安装与设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8 安装中央处理器┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9 安装内存┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10 安装扩展卡-----------------------------------------------------11 安装 AGP 插槽 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11 安装 PCI Express X16 插槽 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈12 安装 PCI Express X1 插槽┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈12 跳线设置-------------------------------------------------------13 安装主板到机箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈14 插座插头与接针┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15 第五章 BIOS 的设置┈┈┈┈┈┈┈┈┈┈------------┈┈┈┈--┈┈┈┈20 主菜单功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈---┈┈┈21 系统基本信息设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈┈23 系统进阶功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈24 高级 PCI/PnP 功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈33 启动功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈34 安全性设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-----┈┈┈┈36 芯片设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-┈┈┈┈┈38 电源管理设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈40 退出 BIOS 菜单设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈41 第六章驱动程序的安装┈┈┈┈┈┈┈┈┈----------┈┈┈┈-----------42 第七章声音系统应用-------------------------------------------------44

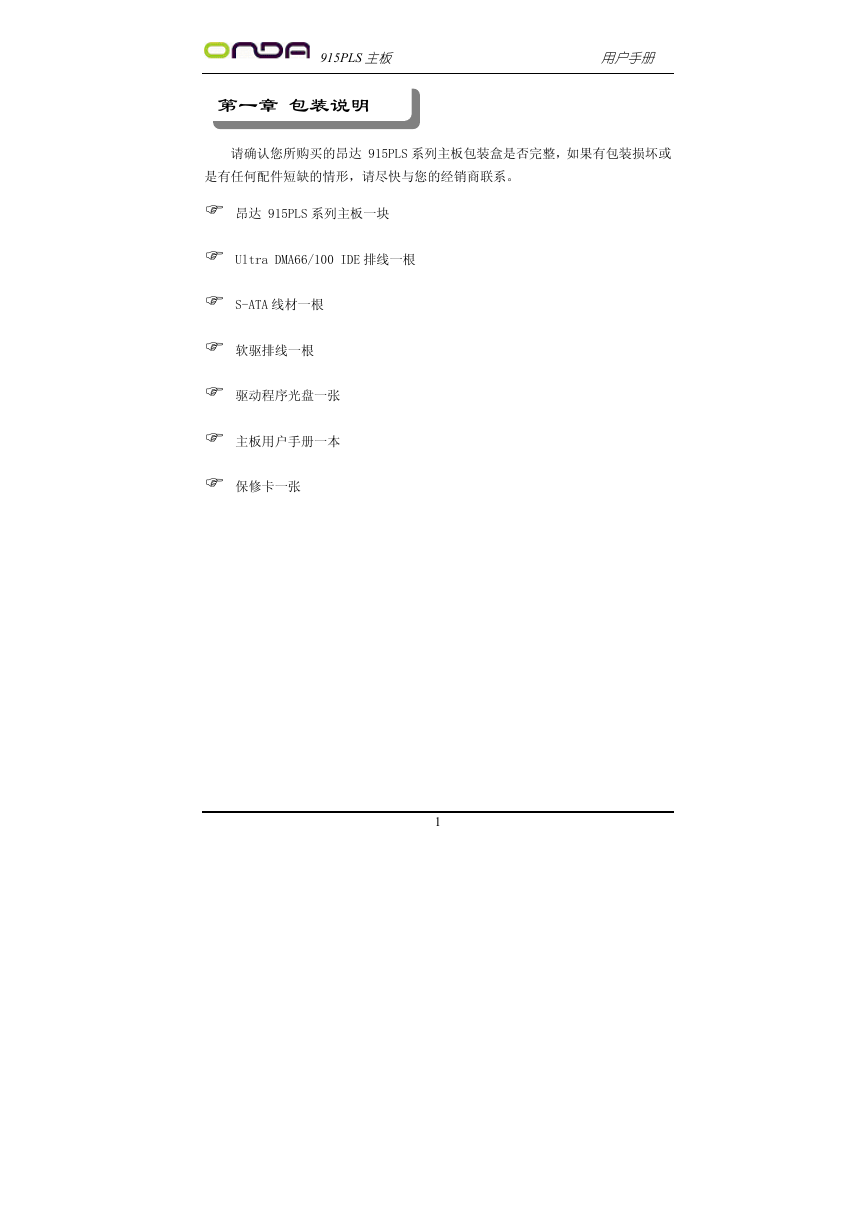

915PLS 主板用户手册第一章包装说明请确认您所购买的昂达 915PLS 系列主板包装盒是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 915PLS 系列主板一块 Ultra DMA66/100 IDE 排线一根 S-ATA 线材一根软驱排线一根驱动程序光盘一张主板用户手册一本保修卡一张 1

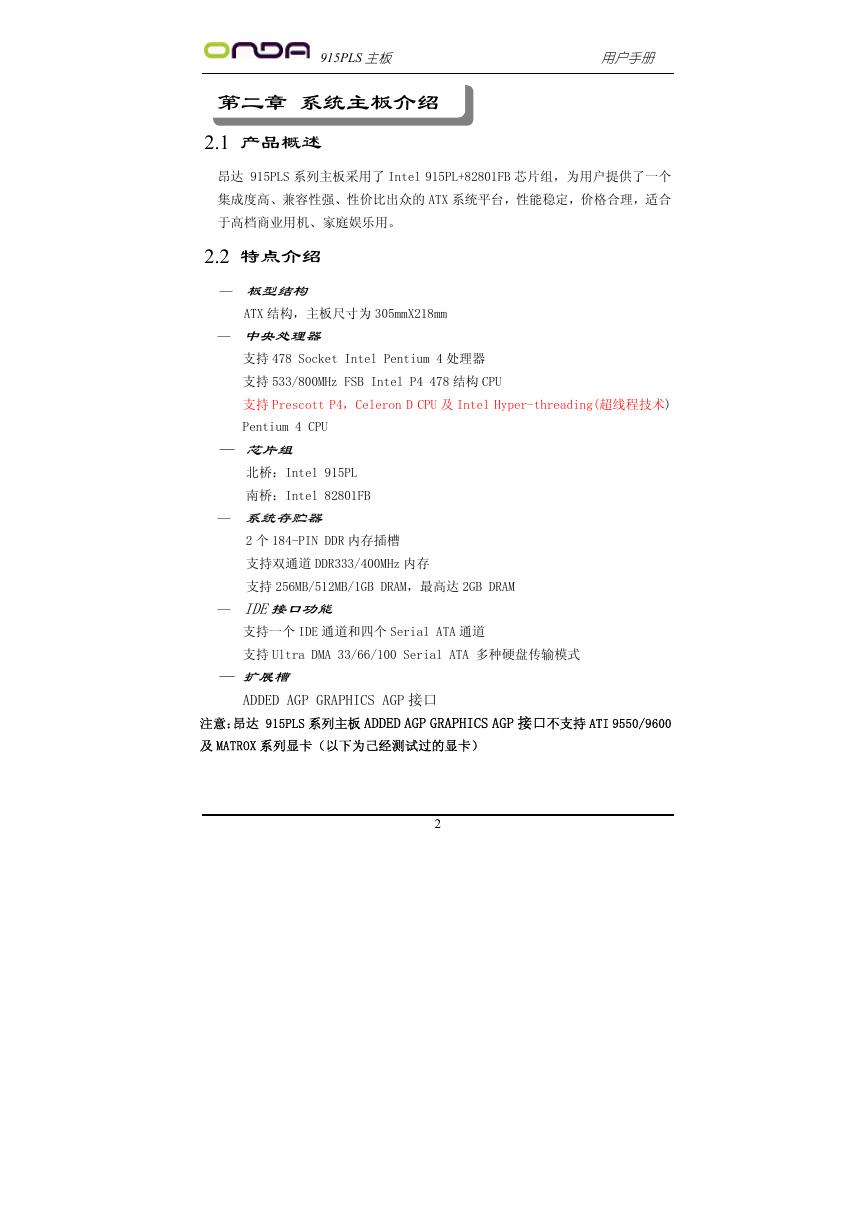

915PLS 主板用户手册第二章系统主板介绍 2.1 产品概述昂达 915PLS 系列主板采用了 Intel 915PL+82801FB 芯片组，为用户提供了一个集成度高、兼容性强、性价比出众的 ATX 系统平台，性能稳定，价格合理，适合于高档商业用机、家庭娱乐用。 2.2 特点介绍 — 板型结构 ATX 结构，主板尺寸为 305mmX218mm — 中央处理器支持 478 Socket Intel Pentium 4 处理器支持 533/800MHz FSB Intel P4 478 结构 CPU 支持 Prescott P4，Celeron D CPU 及 Intel Hyper-threading(超线程技术) Pentium 4 CPU — 芯片组北桥：Intel 915PL 南桥：Intel 82801FB — 系统存贮器 2 个 184-PIN DDR 内存插槽支持双通道 DDR333/400MHz 内存支持 256MB/512MB/1GB DRAM，最高达 2GB DRAM — IDE接口功能支持一个 IDE 通道和四个 Serial ATA 通道支持 Ultra DMA 33/66/100 Serial ATA 多种硬盘传输模式 — 扩展槽 ADDED AGP GRAPHICS AGP 接口注意：昂达 915PLS 系列主板 ADDED AGP GRAPHICS AGP 接口不支持 ATI 9550/9600 及 MATROX 系列显卡（以下为己经测试过的显卡） 2

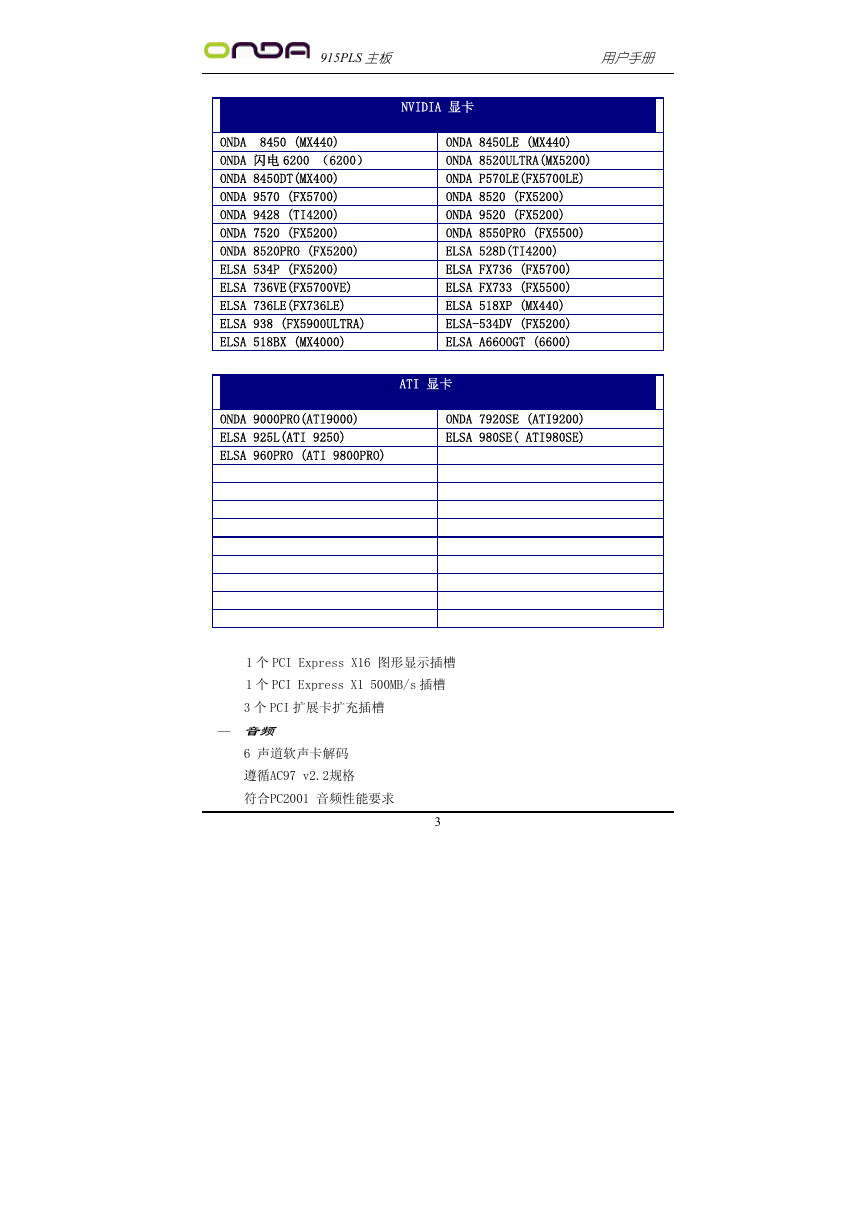

915PLS 主板用户手册 ONDA 8450 (MX440) ONDA 闪电 6200 （6200） ONDA 8450DT(MX400) ONDA 9570 (FX5700) ONDA 9428 (TI4200) ONDA 7520 (FX5200) ONDA 8520PRO (FX5200) ELSA 534P (FX5200) ELSA 736VE(FX5700VE) ELSA 736LE(FX736LE) ELSA 938 (FX5900ULTRA) ELSA 518BX (MX4000) NVIDIA 显卡 ONDA 8450LE (MX440) ONDA 8520ULTRA(MX5200) ONDA P570LE(FX5700LE) ONDA 8520 (FX5200) ONDA 9520 (FX5200) ONDA 8550PRO (FX5500) ELSA 528D(TI4200) ELSA FX736 (FX5700) ELSA FX733 (FX5500) ELSA 518XP (MX440) ELSA-534DV (FX5200) ELSA A66OOGT (6600) ATI 显卡 ONDA 9000PRO(ATI9000) ELSA 925L(ATI 9250) ELSA 960PRO (ATI 9800PRO) ONDA 7920SE (ATI9200) ELSA 980SE( ATI980SE) 1 个 PCI Express X16 图形显示插槽 1 个 PCI Express X1 500MB/s 插槽 3 个 PCI 扩展卡扩充插槽 — 音频 6 声道软声卡解码遵循AC97 v2.2规格符合PC2001 音频性能要求 3

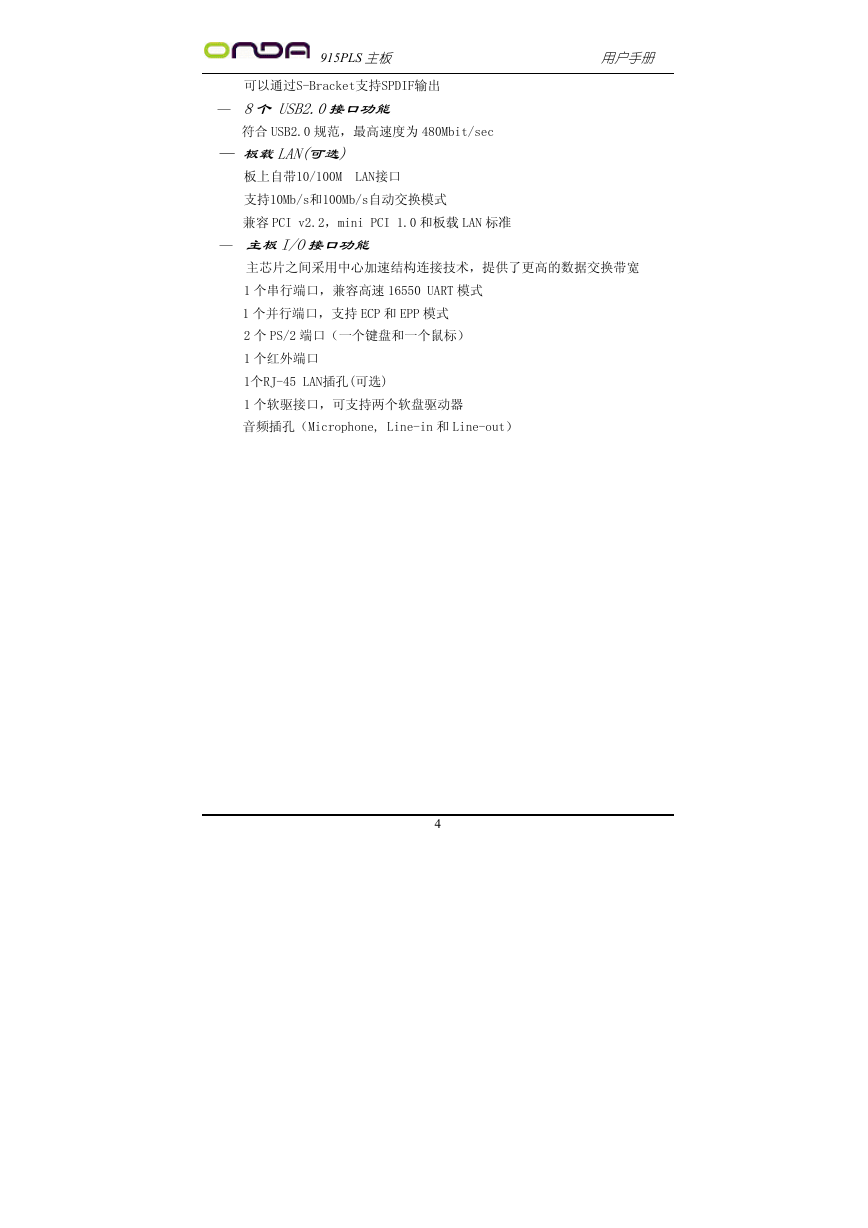

915PLS 主板用户手册可以通过S-Bracket支持SPDIF输出 — 8个 USB2.0接口功能符合 USB2.0 规范，最高速度为 480Mbit/sec — 板载LAN(可选) 板上自带10/100M LAN接口支持10Mb/s和100Mb/s自动交换模式兼容 PCI v2.2，mini PCI 1.0 和板载 LAN 标准 — 主板I/O接口功能主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽 1 个串行端口，兼容高速 16550 UART 模式 1 个并行端口，支持 ECP 和 EPP 模式 2 个 PS/2 端口（一个键盘和一个鼠标） 1 个红外端口 1个RJ-45 LAN插孔(可选) 1 个软驱接口，可支持两个软盘驱动器音频插孔（Microphone, Line-in 和 Line-out） 4

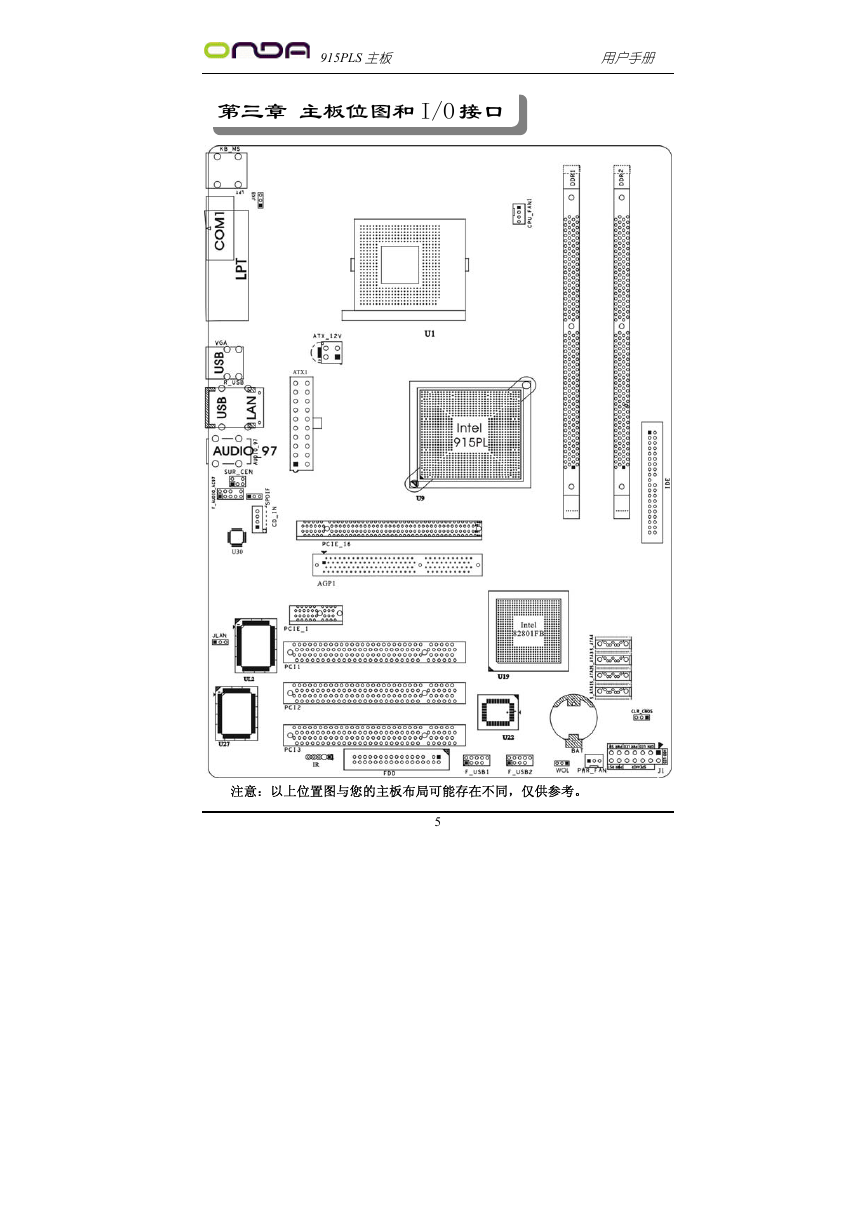

915PLS 主板用户手册第三章主板位图和 I/O 接口注意：以上位置图与您的主板布局可能存在不同，仅供参考。 5
