LB_MAIN_
ANT
U3802
射频开关
TRX_LB
U3401
射频多功能
芯片
Z3801
双工器
MHB_MAIN
_ANT
U3801
射频开关
TRX_MHB
U3501
射频多功能
芯片
返回目录
J3804
副板连接器
J3802
主集
射频连接器
J3801
分集
射频连接器
Z3901
滤波器
LB_DIV_ANT
U3802
射频开关
DRX_LB
U4101
射频开关
J3803
分集
射频连接器
MHB_DIV_ANT
U3801
射频开关
DRX_MHB
Mate10保时捷TOP维修指引 V1.0.xlsx

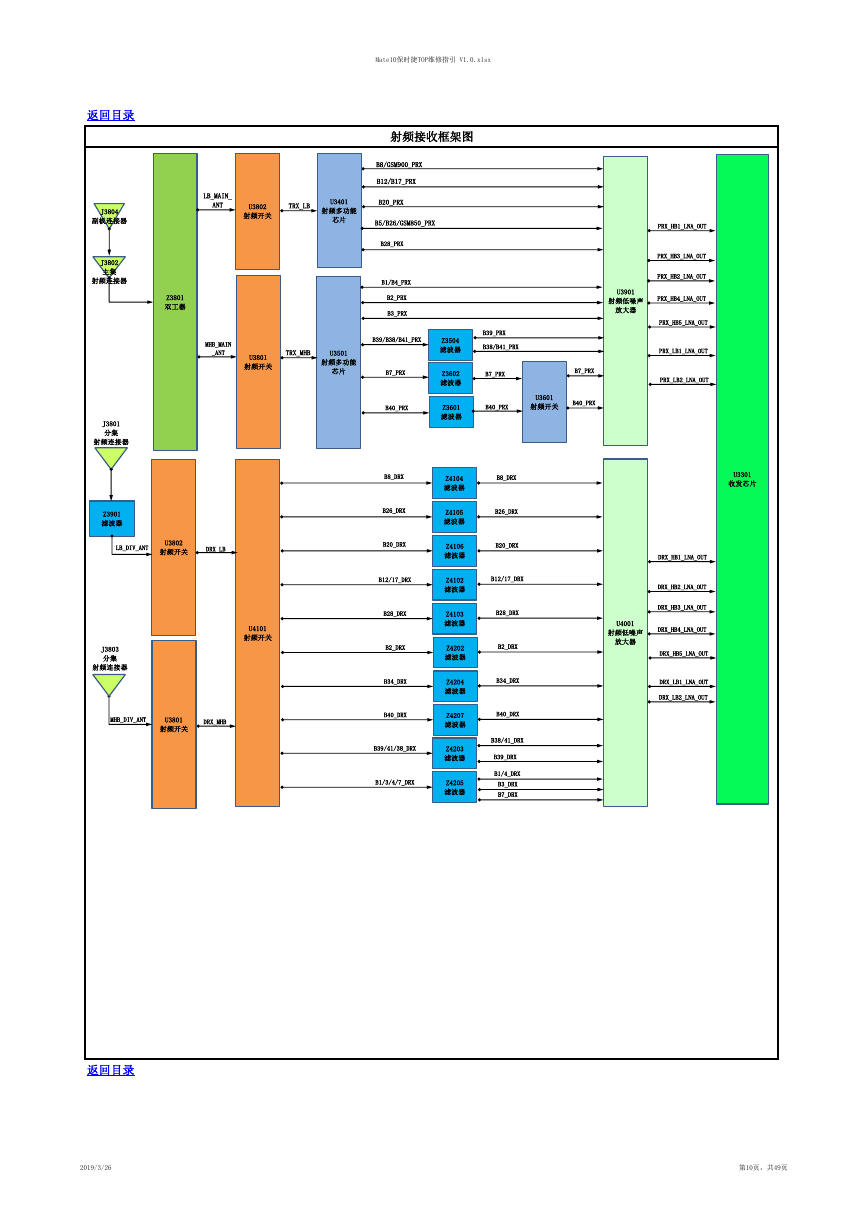

射频接收框架图
B8/GSM900_PRX
B12/B17_PRX
B20_PRX
B5/B26/GSM850_PRX
B28_PRX
B1/B4_PRX
B2_PRX
B3_PRX
B39/B38/B41_PRX
B7_PRX
B40_PRX
B8_DRX
B26_DRX
B20_DRX
B12/17_DRX
B28_DRX
B2_DRX
B34_DRX
B40_DRX
B39/41/38_DRX
B1/3/4/7_DRX
Z3504
滤波器
Z3602
滤波器
Z3601
滤波器
Z4104
滤波器
Z4105
滤波器
Z4106
滤波器
Z4102
滤波器
Z4103
滤波器
Z4202
滤波器
Z4204
滤波器
Z4207
滤波器
Z4203
滤波器
Z4205
滤波器
U3901
射频低噪声
放大器
PRX_HB1_LNA_OUT
PRX_HB3_LNA_OUT
PRX_HB2_LNA_OUT
PRX_HB4_LNA_OUT
PRX_HB5_LNA_OUT
PRX_LB1_LNA_OUT
PRX_LB2_LNA_OUT
B39_PRX
B38/B41_PRX
B7_PRX
B7_PRX
B40_PRX
U3601
射频开关
B40_PRX
U3301
收发芯片
U4001
射频低噪声
放大器
DRX_HB1_LNA_OUT
DRX_HB2_LNA_OUT
DRX_HB3_LNA_OUT
DRX_HB4_LNA_OUT
DRX_HB5_LNA_OUT
DRX_LB1_LNA_OUT
DRX_LB2_LNA_OUT
B8_DRX
B26_DRX
B20_DRX
B12/17_DRX
B28_DRX
B2_DRX
B34_DRX
B40_DRX
B38/41_DRX
B39_DRX
B1/4_DRX
B3_DRX
B7_DRX
