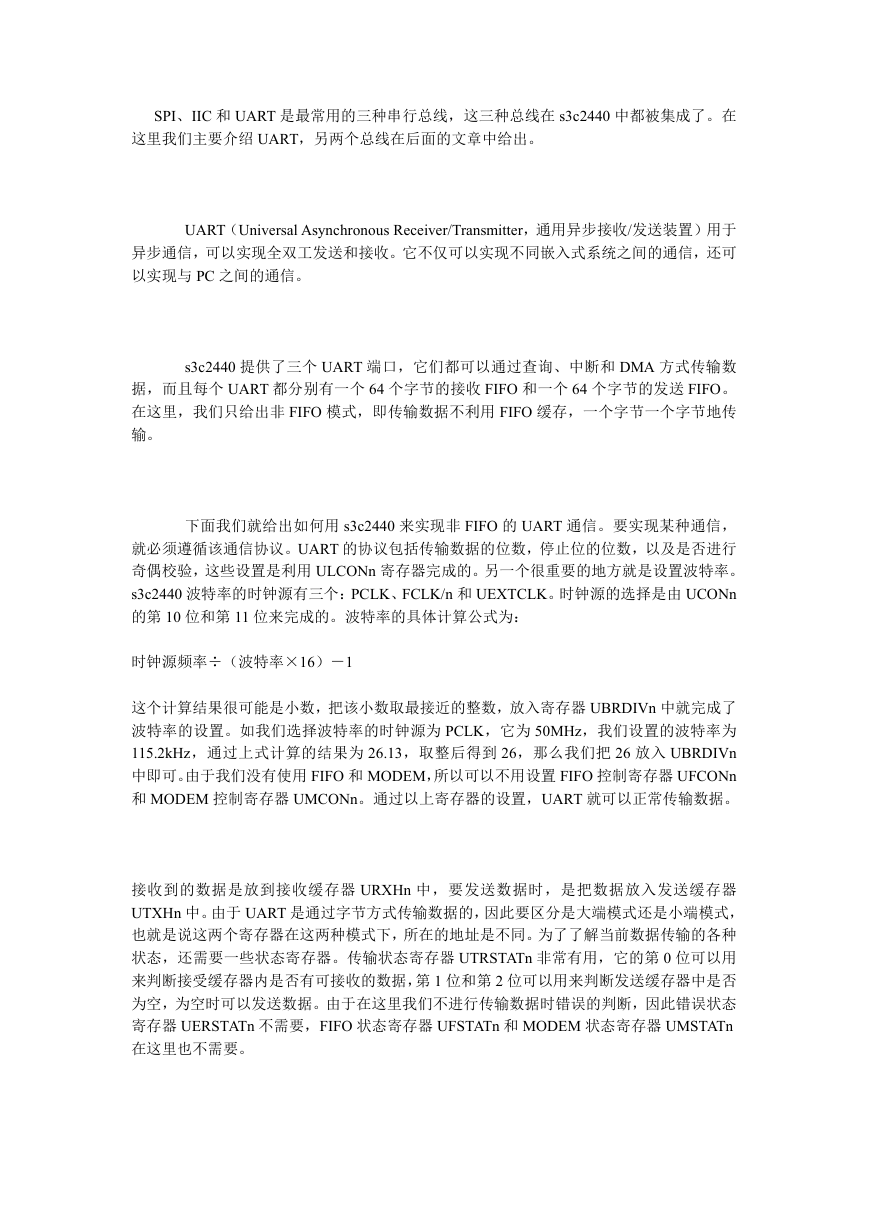

SPI、IIC 和 UART 是最常用的三种串行总线,这三种总线在 s3c2440 中都被集成了。在 这里我们主要介绍 UART,另两个总线在后面的文章中给出。 UART(Universal Asynchronous Receiver/Transmitter,通用异步接收/发送装置)用于 异步通信,可以实现全双工发送和接收。它不仅可以实现不同嵌入式系统之间的通信,还可 以实现与 PC 之间的通信。 s3c2440 提供了三个 UART 端口,它们都可以通过查询、中断和 DMA 方式传输数 据,而且每个 UART 都分别有一个 64 个字节的接收 FIFO 和一个 64 个字节的发送 FIFO。 在这里,我们只给出非 FIFO 模式,即传输数据不利用 FIFO 缓存,一个字节一个字节地传 输。 下面我们就给出如何用 s3c2440 来实现非 FIFO 的 UART 通信。要实现某种通信, 就必须遵循该通信协议。UART 的协议包括传输数据的位数,停止位的位数,以及是否进行 奇偶校验,这些设置是利用 ULCONn 寄存器完成的。另一个很重要的地方就是设置波特率。 s3c2440 波特率的时钟源有三个:PCLK、FCLK/n 和 UEXTCLK。时钟源的选择是由 UCONn 的第 10 位和第 11 位来完成的。波特率的具体计算公式为: 时钟源频率÷(波特率×16)-1 这个计算结果很可能是小数,把该小数取最接近的整数,放入寄存器 UBRDIVn 中就完成了 波特率的设置。如我们选择波特率的时钟源为 PCLK,它为 50MHz,我们设置的波特率为 115.2kHz,通过上式计算的结果为 26.13,取整后得到 26,那么我们把 26 放入 UBRDIVn 中即可。由于我们没有使用 FIFO 和 MODEM,所以可以不用设置 FIFO 控制寄存器 UFCONn 和 MODEM 控制寄存器 UMCONn。通过以上寄存器的设置,UART 就可以正常传输数据。 接收到的数据是放到接收缓存器 URXHn 中,要发送数据时,是把数据放入发送缓存器 UTXHn 中。由于 UART 是通过字节方式传输数据的,因此要区分是大端模式还是小端模式, 也就是说这两个寄存器在这两种模式下,所在的地址是不同。为了了解当前数据传输的各种 状态,还需要一些状态寄存器。传输状态寄存器 UTRSTATn 非常有用,它的第 0 位可以用 来判断接受缓存器内是否有可接收的数据,第 1 位和第 2 位可以用来判断发送缓存器中是否 为空,为空时可以发送数据。由于在这里我们不进行传输数据时错误的判断,因此错误状态 寄存器 UERSTATn 不需要,FIFO 状态寄存器 UFSTATn 和 MODEM 状态寄存器 UMSTATn 在这里也不需要。
我们给出 UART 通信的两种方法:查询和中断。为了验证程序,使用任一款的串行 通信软件来实现 PC 和 s3c2440 之间的通信即可。 首先给出的是查询程序。它是在主程序的循环体内不断查询 UART 端口,当有数据 来时,就接收数据,并再通过 UART 发送该数据。然后根据所接收数据的不同,分别执行 不同的内容,如点亮、熄灭 LED,蜂鸣器响、或不响。在这里,我们每次只完成一个字节 的传输。 #define rGPBCON (*(volatile unsigned *)0x56000010) //Port B control #define rGPBDAT (*(volatile unsigned *)0x56000014) //Port B data #define rGPBUP (*(volatile unsigned *)0x56000018) //Pull-up control B #define rGPHCON (*(volatile unsigned *)0x56000070) //Port H control #define rGPHUP (*(volatile unsigned *)0x56000078) //Pull-up control H #define rULCON0 (*(volatile unsigned *)0x50000000) //UART 0 Line control #define rUCON0 (*(volatile unsigned *)0x50000004) //UART 0 Control #define rUFCON0 (*(volatile unsigned *)0x50000008) //UART 0 FIFO control #define rUMCON0 (*(volatile unsigned *)0x5000000c) //UART 0 Modem control #define rUTRSTAT0 (*(volatile unsigned *)0x50000010) //UART 0 Tx/Rx status #define rUERSTAT0 (*(volatile unsigned *)0x50000014) //UART 0 Rx error status #define rUFSTAT0 (*(volatile unsigned *)0x50000018) //UART 0 FIFO status #define rUMSTAT0 (*(volatile unsigned *)0x5000001c) //UART 0 Modem status #define rUBRDIV0 (*(volatile unsigned *)0x50000028) //UART 0 Baud rate divisor
//little endian #define rUTXH0 (*(volatile unsigned char *)0x50000020) //UART 0 Transmission Hold #define rURXH0 (*(volatile unsigned char *)0x50000024) //UART 0 Receive buffer void Main(void) { char ch; rGPBCON = 0x015551; rGPBUP = 0x7ff; rGPBDAT = 0x1e0; rGPHCON = 0x00faaa; //使用 UART0 功能 rGPHUP = 0x7ff; rULCON0 = 0x3; 数据 //设置 UART0 无奇偶校验,一位停止位,8 位 rUCON0 = 0x245; //PCLK 为时钟源,接收和发送数据为查询或中 断方式 rUFCON0 = 0; rUMCON0 = 0; // // rUBRDIV0 = 26; //设置波特率,PCLK 为 50MHz,波特率为 115.2kHz

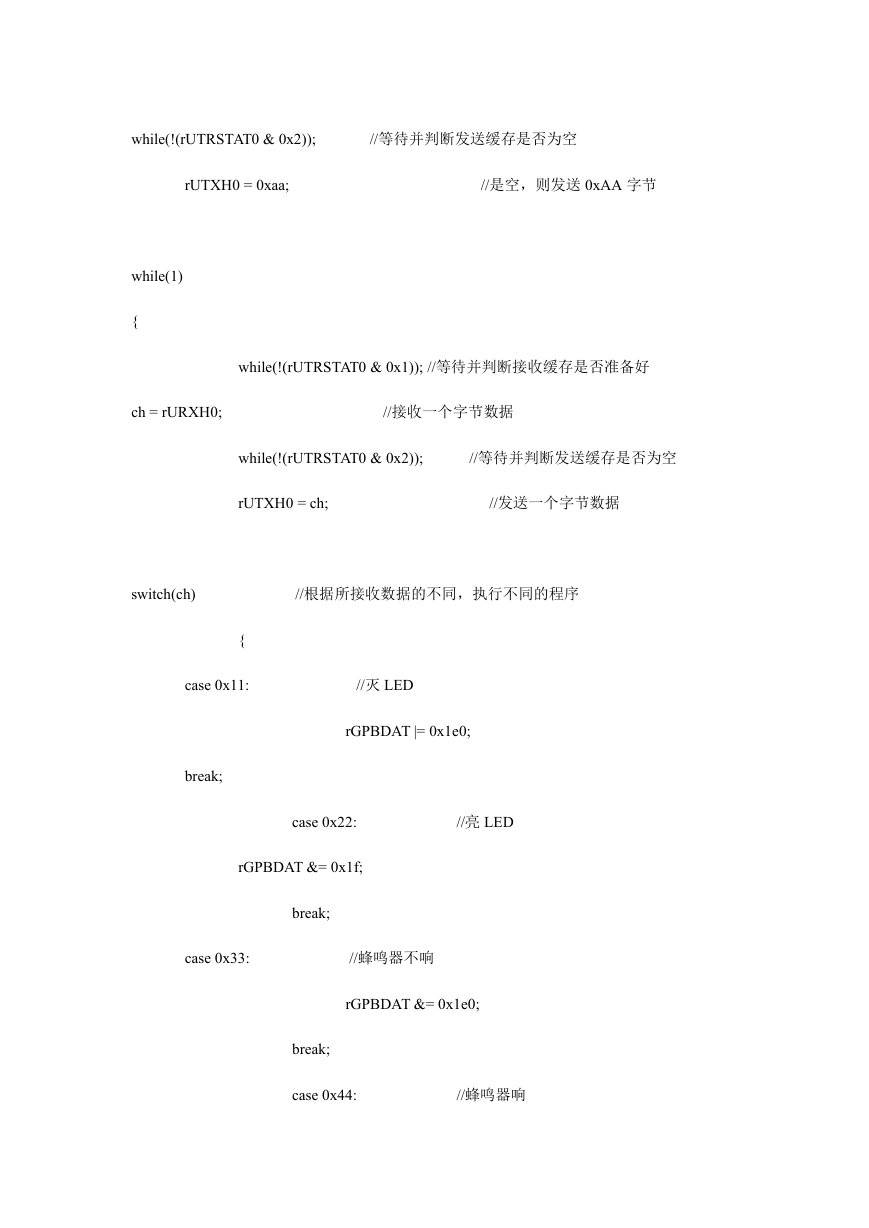

while(!(rUTRSTAT0 & 0x2)); //等待并判断发送缓存是否为空 rUTXH0 = 0xaa; //是空,则发送 0xAA 字节 while(1) { while(!(rUTRSTAT0 & 0x1)); //等待并判断接收缓存是否准备好 ch = rURXH0; //接收一个字节数据 while(!(rUTRSTAT0 & 0x2)); //等待并判断发送缓存是否为空 rUTXH0 = ch; //发送一个字节数据 switch(ch) //根据所接收数据的不同,执行不同的程序 { case 0x11: //灭 LED rGPBDAT |= 0x1e0; break; case 0x22: //亮 LED rGPBDAT &= 0x1f; break; case 0x33: //蜂鸣器不响 rGPBDAT &= 0x1e0; break; case 0x44: //蜂鸣器响
rGPBDAT |= 0x1; //LED 灭,蜂鸣器不响 rGPBDAT = 0x1e0; break; default: break; } } } 下面是 UART 中断程序,它要比查询复杂一些,因为涉及到了中断处理,并且 UART 发送数据和接收数据是一个中断源。主程序循环体内不执行任何程序,都在 UART 中断程 序内执行。当接收到 0x55 字节数据时,亮两个 LED,当接收到其他数据时,发送该字节, 并在发送部分执行亮 4 个 LED 程序。 #define _ISR_STARTADDRESS 0x33ffff00 #define pISR_UART0 (*(unsigned *)(_ISR_STARTADDRESS+0x90)) #define U32 unsigned int #define rGPBCON (*(volatile unsigned *)0x56000010) //Port B control #define rGPBDAT (*(volatile unsigned *)0x56000014) //Port B data #define rGPBUP (*(volatile unsigned *)0x56000018) //Pull-up control B
#define rGPHCON (*(volatile unsigned *)0x56000070) //Port H control //#define rGPHDAT (*(volatile unsigned *)0x56000074) //Port H data #define rGPHUP (*(volatile unsigned *)0x56000078) //Pull-up control H #define rULCON0 (*(volatile unsigned *)0x50000000) //UART 0 Line control #define rUCON0 (*(volatile unsigned *)0x50000004) //UART 0 Control #define rUFCON0 (*(volatile unsigned *)0x50000008) //UART 0 FIFO control #define rUMCON0 (*(volatile unsigned *)0x5000000c) //UART 0 Modem control #define rUTRSTAT0 (*(volatile unsigned *)0x50000010) //UART 0 Tx/Rx status #define rUERSTAT0 (*(volatile unsigned *)0x50000014) //UART 0 Rx error status #define rUFSTAT0 (*(volatile unsigned *)0x50000018) //UART 0 FIFO status #define rUMSTAT0 (*(volatile unsigned *)0x5000001c) //UART 0 Modem status #define rUBRDIV0 (*(volatile unsigned *)0x50000028) //UART 0 Baud rate divisor //little endian #define rUTXH0 (*(volatile unsigned char *)0x50000020) //UART 0 Transmission Hold #define rURXH0 (*(volatile unsigned char *)0x50000024) //UART 0 Receive buffer #define rSRCPND (*(volatile unsigned *)0x4a000000) //Interrupt request status #define rINTMSK (*(volatile unsigned *)0x4a000008) //Interrupt mask control #define rINTPND (*(volatile unsigned *)0x4a000010) //Interrupt request status
#define rSUBSRCPND (*(volatile unsigned *)0x4a000018) //Sub source pending #define rINTSUBMSK (*(volatile unsigned *)0x4a00001c) //Interrupt sub mask void __irq uartISP(void) { char ch; rSUBSRCPND |= 0x3; rSRCPND = 0x1<<28; rINTPND = 0x1<<28; if(rUTRSTAT0 & 1) //接收数据处理部分 { } else { ch = rURXH0; if(ch==0x55) //接收字节数据 rGPBDAT = ~0x61; //亮两个 LED else rUTXH0 = ch; //发送字节数据 //发送数据处理部分 rGPBDAT = ~0x1e1; //亮 4 个 LED
} } void Main(void) { rGPBCON = 0x015551; rGPBUP = 0x7ff; rGPBDAT = 0x1e0; rGPHCON = 0x00faaa; rGPHUP = 0x7ff; rULCON0 = 0x3; rUCON0 = 0x5; rUFCON0 = 0; rUMCON0 = 0; rUBRDIV0 = 26; rSRCPND = 0x1<<28; rSUBSRCPND = 0x3; rINTPND = 0x1<<28;
