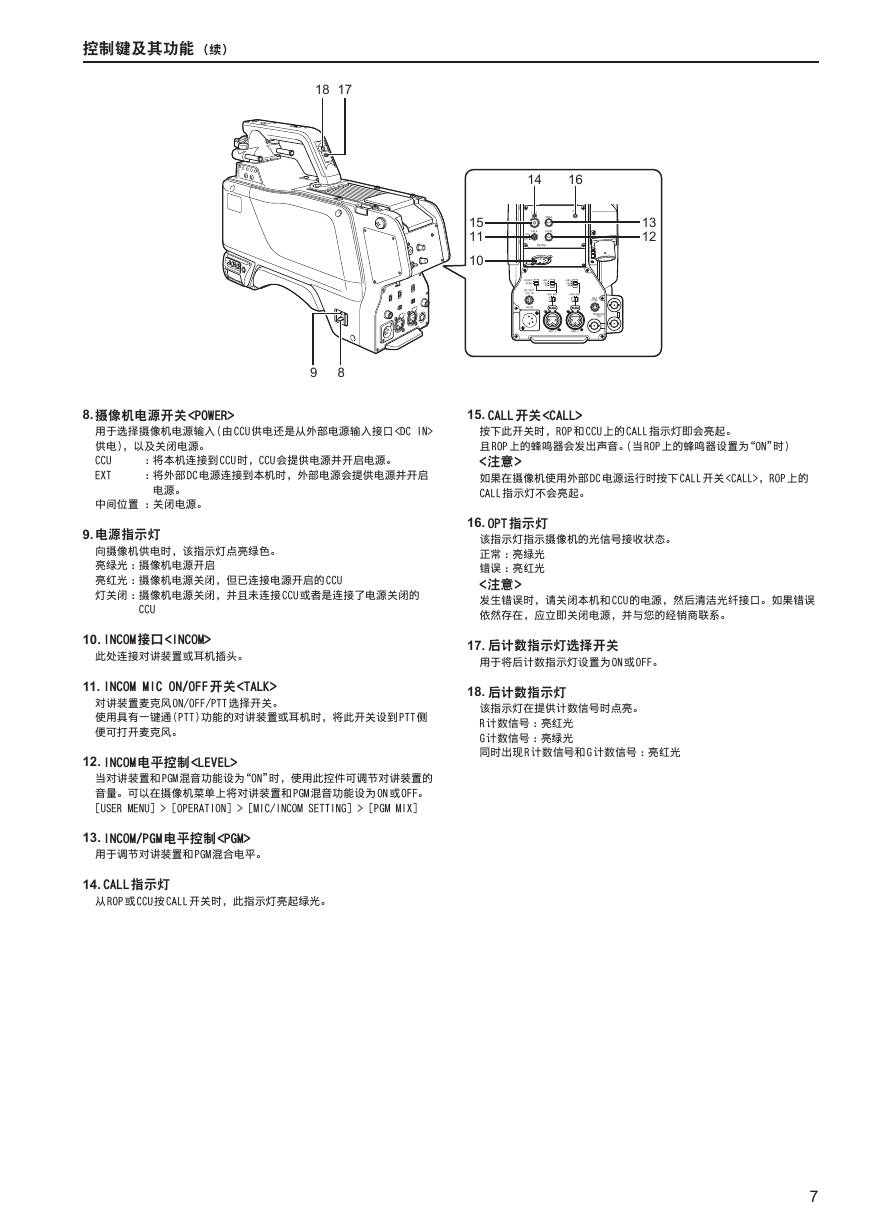

控制键及其功能 (续)
18 17
9
8
15
11
10
13
12
14
16
CALL
OPT
PGM
TALK
LEVEL
ON
OFF
PTT
INCOM
+48V
OFF
AB
+48V
OFF
AB
LINE MIC
LINE MIC
FRONT
REAR
DC OUT
12V 1A
DC IN
RET
CTRL
PROMPTER
OUT
MIC 1
MIC 2
8. 摄像机电源开关
15. CALL开关
按下此开关时,ROP和CCU上的CALL指示灯即会亮起。
且ROP上的蜂鸣器会发出声音。(当ROP上的蜂鸣器设置为“ON”时)
<注意 >
如果在摄像机使用外部DC电源运行时按下CALL开关,ROP上的
CALL指示灯不会亮起。
16. OPT指示灯
该指示灯指示摄像机的光信号接收状态。
正常 :亮绿光
错误 :亮红光
<注意 >
发生错误时,请关闭本机和CCU的电源,然后清洁光纤接口。如果错误
依然存在,应立即关闭电源,并与您的经销商联系。
17. 后计数指示灯选择开关
用于将后计数指示灯设置为ON或OFF。
18. 后计数指示灯
该指示灯在提供计数信号时点亮。
R计数信号 :亮红光
G计数信号 :亮绿光
同时出现R计数信号和G计数信号 :亮红光
用于选择摄像机电源输入(由CCU供电还是从外部电源输入接口
供电),以及关闭电源。
CCU
EXT
: 将本机连接到CCU时,CCU会提供电源并开启电源。
: 将外部 DC电源连接到本机时,外部电源会提供电源并开启
电源。
中间位置 :关闭电源。
9. 电源指示灯
向摄像机供电时,该指示灯点亮绿色。
亮绿光 :摄像机电源开启
亮红光 : 摄像机电源关闭,但已连接电源开启的CCU
灯关闭 : 摄像机电源关闭,并且未连接CCU或者是连接了电源关闭的
CCU
10. INCOM接口
此处连接对讲装置或耳机插头。
11. INCOM MIC ON/OFF开关
对讲装置麦克风ON/OFF/PTT选择开关。
使用具有一键通(PTT)功能的对讲装置或耳机时,将此开关设到PTT侧
便可打开麦克风。
12. INCOM电平控制
当对讲装置和PGM混音功能设为“ON”时,使用此控件可调节对讲装置的
音量。可以在摄像机菜单上将对讲装置和PGM 混音功能设为ON或OFF。
[USER MENU] > [OPERATION] > [MIC/INCOM SETTING] > [PGM MIX]
13. INCOM/PGM电平控制
用于调节对讲装置和PGM混合电平。
14. CALL指示灯
从ROP或CCU按CALL开关时,此指示灯亮起绿光。
7

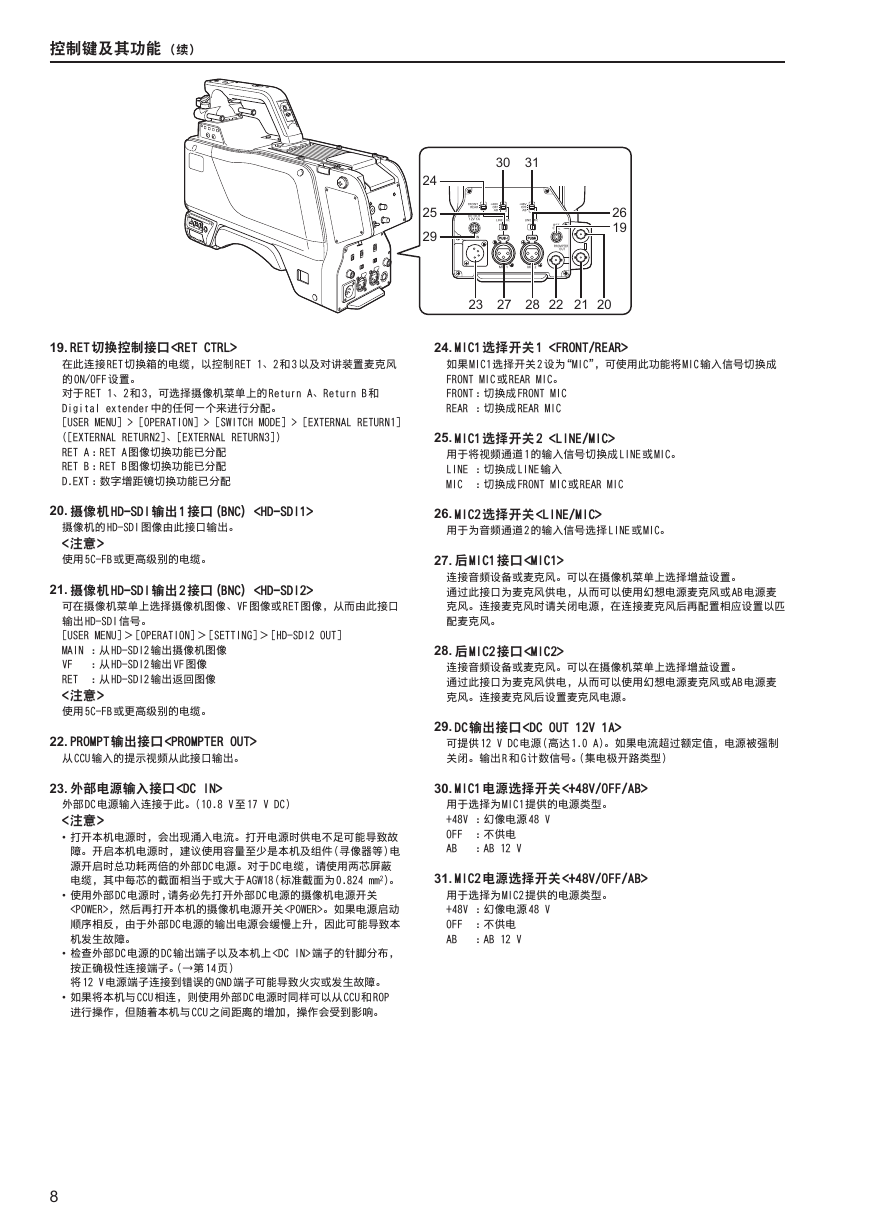

控制键及其功能 (续)
24
25
29
INCOM
30 31
+48V
OFF
AB
+48V
OFF
AB
LINE MIC
LINE MIC
ON
OFF
PTT
FRONT
REAR
DC OUT
12V 1A
DC IN
MIC 1
MIC 2
26
19
RET
CTRL
PROMPTER
OUT
23
27 28
22 21 20
19. RET切换控制接口
24. MIC1选择开关 1
在此连接RET切换箱的电缆,以控制RET 1、2 和3以及对讲装置麦克风
的ON/OFF设置。
对于RET 1、2和3,可选择摄像机菜单上的 Return A、Return B和
Digital extender中的任何一个来进行分配。
[USER MENU] > [OPERATION] > [SWITCH MODE] > [EXTERNAL RETURN1]
([EXTERNAL RETURN2]、[EXTERNAL RETURN3])
RET A :RET A图像切换功能已分配
RET B :RET B图像切换功能已分配
D.EXT :数字增距镜切换功能已分配
20. 摄像机HD-SDI输出1接口(BNC)
摄像机的HD-SDI图像由此接口输出。
<注意>
使用5C-FB或更高级别的电缆。
21. 摄像机HD-SDI输出2接口(BNC)
可在摄像机菜单上选择摄像机图像、VF图像或 RET图像,从而由此接口
输出HD-SDI信号。
[USER MENU]>[OPERATION]>[SETTING]>[HD-SDI2 OUT]
MAIN :从HD-SDI2输出摄像机图像
VF :从HD-SDI2输出VF图像
RET :从HD-SDI2输出返回图像
<注意>
使用5C-FB或更高级别的电缆。
22. PROMPT输出接口
从CCU输入的提示视频从此接口输出。
23. 外部电源输入接口
外部DC电源输入连接于此。(10.8 V至17 V DC)
<注意>
• 打开本机电源时,会出现涌入电流。打开电源时供电不足可能导致故
障。开启本机电源时,建议使用容量至少是本机及组件(寻像器等)电
源开启时总功耗两倍的外部DC电源。对于DC电缆,请使用两芯屏蔽
电缆,其中每芯的截面相当于或大于AGW18(标准截面为0.824 mm2)。
• 使用外部DC电源时,请务必先打开外部 DC电源的摄像机电源开关
,然后再打开本机的摄像机电源开关。如果电源启动
顺序相反,由于外部DC电源的输出电源会缓慢上升,因此可能导致本
机发生故障。
• 检查外部DC电源的DC输出端子以及本机上端子的针脚分布,
按正确极性连接端子。(→第14页)
将12 V电源端子连接到错误的GND端子可能导致火灾或发生故障。
• 如果将本机与CCU相连,则使用外部DC 电源时同样可以从CCU和 ROP
进行操作,但随着本机与CCU之间距离的增加,操作会受到影响。
如果MIC1选择开关2设为“MIC”,可使用此功能将MIC输入信号切换成
FRONT MIC或REAR MIC。
FRONT :切换成FRONT MIC
REAR :切换成REAR MIC
25. MIC1选择开关 2
用于将视频通道1的输入信号切换成LINE或MIC。
LINE :切换成LINE输入
MIC :切换成FRONT MIC或REAR MIC
26. MIC2选择开关
用于为音频通道2的输入信号选择LINE或MIC。
27. 后MIC1 接口
连接音频设备或麦克风。可以在摄像机菜单上选择增益设置。
通过此接口为麦克风供电,从而可以使用幻想电源麦克风或AB电源麦
克风。连接麦克风时请关闭电源,在连接麦克风后再配置相应设置以匹
配麦克风。
28. 后MIC2 接口
连接音频设备或麦克风。可以在摄像机菜单上选择增益设置。
通过此接口为麦克风供电,从而可以使用幻想电源麦克风或AB电源麦
克风。连接麦克风后设置麦克风电源。
29. DC输出接口
可提供12 V DC电源(高达1.0 A)。如果电流超过额定值,电源被强制
关闭。输出R和G计数信号。(集电极开路类型)
30. MIC1电源选择开关 <+48V/OFF/AB>
用于选择为MIC1提供的电源类型。
+48V :幻像电源48 V
OFF :不供电
AB :AB 12 V
31. MIC2电源选择开关 <+48V/OFF/AB>
用于选择为MIC2提供的电源类型。
+48V :幻像电源48 V
OFF :不供电
AB :AB 12 V
8
