    一、背景
    二、网络需求分析：
    三、网络规划设计原则：
    四、规划设计方案
    四、方案说明
    五、方案特点

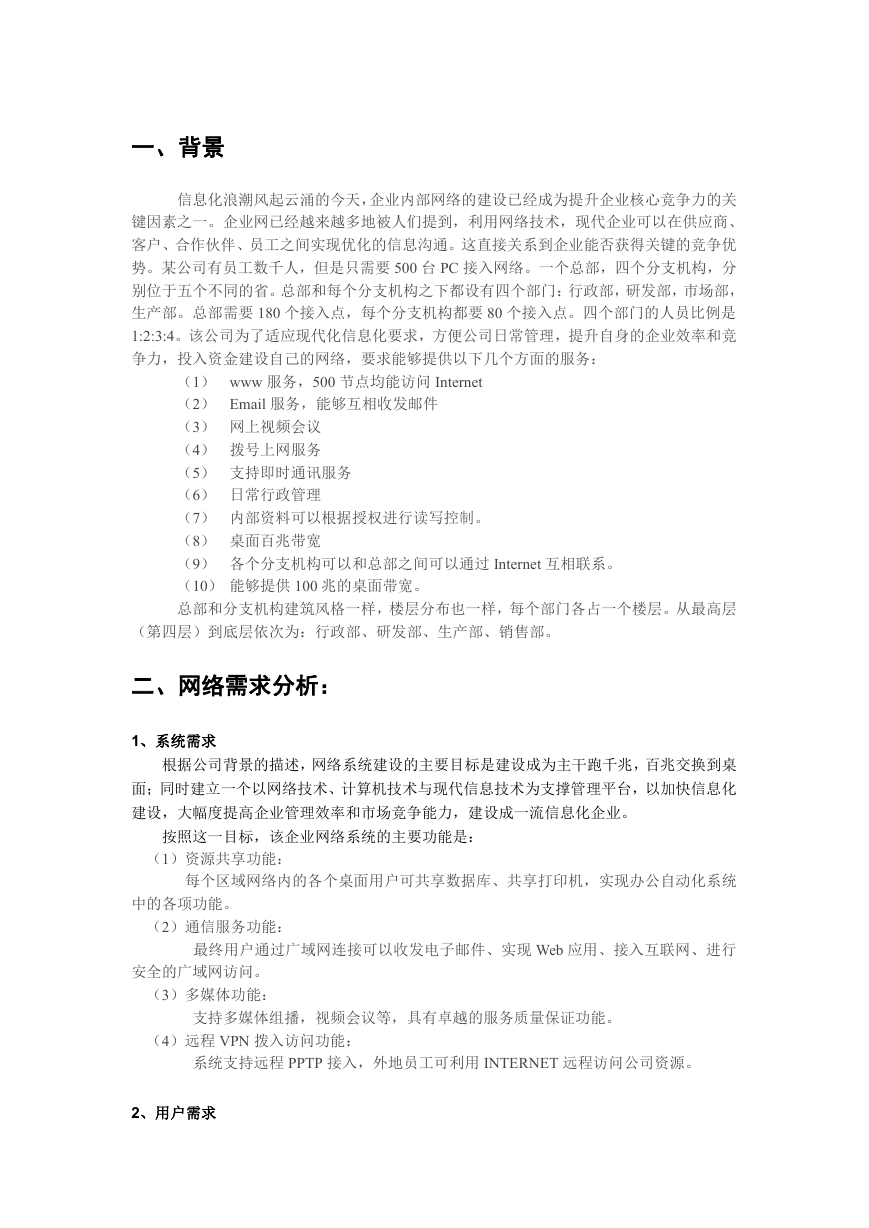

    一、背景 信息化浪潮风起云涌的今天，企业内部网络的建设已经成为提升企业核心竞争力的关 键因素之一。企业网已经越来越多地被人们提到，利用网络技术，现代企业可以在供应商、 客户、合作伙伴、员工之间实现优化的信息沟通。这直接关系到企业能否获得关键的竞争优 势。某公司有员工数千人，但是只需要 500 台 PC 接入网络。一个总部，四个分支机构，分 别位于五个不同的省。总部和每个分支机构之下都设有四个部门：行政部，研发部，市场部， 生产部。总部需要 180 个接入点，每个分支机构都要 80 个接入点。四个部门的人员比例是 1:2:3:4。该公司为了适应现代化信息化要求，方便公司日常管理，提升自身的企业效率和竞 争力，投入资金建设自己的网络，要求能够提供以下几个方面的服务： （1） www 服务，500 节点均能访问 Internet （2） Email 服务，能够互相收发邮件 （3） 网上视频会议 （4） 拨号上网服务 （5） 支持即时通讯服务 （6） 日常行政管理 （7） 内部资料可以根据授权进行读写控制。 （8） 桌面百兆带宽 （9） 各个分支机构可以和总部之间可以通过 Internet 互相联系。 （10） 能够提供 100 兆的桌面带宽。 总部和分支机构建筑风格一样，楼层分布也一样，每个部门各占一个楼层。从最高层 （第四层）到底层依次为：行政部、研发部、生产部、销售部。 二、网络需求分析： 1、系统需求 根据公司背景的描述，网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌 面；同时建立一个以网络技术、计算机技术与现代信息技术为支撑管理平台，以加快信息化 建设，大幅度提高企业管理效率和市场竞争能力，建设成一流信息化企业。 按照这一目标，该企业网络系统的主要功能是： （1）资源共享功能： 每个区域网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统 中的各项功能。 （2）通信服务功能： 最终用户通过广域网连接可以收发电子邮件、实现 Web 应用、接入互联网、进行 安全的广域网访问。 （3）多媒体功能： 支持多媒体组播，视频会议等，具有卓越的服务质量保证功能。 （4）远程 VPN 拨入访问功能： 系统支持远程 PPTP 接入，外地员工可利用 INTERNET 远程访问公司资源。 2、用户需求

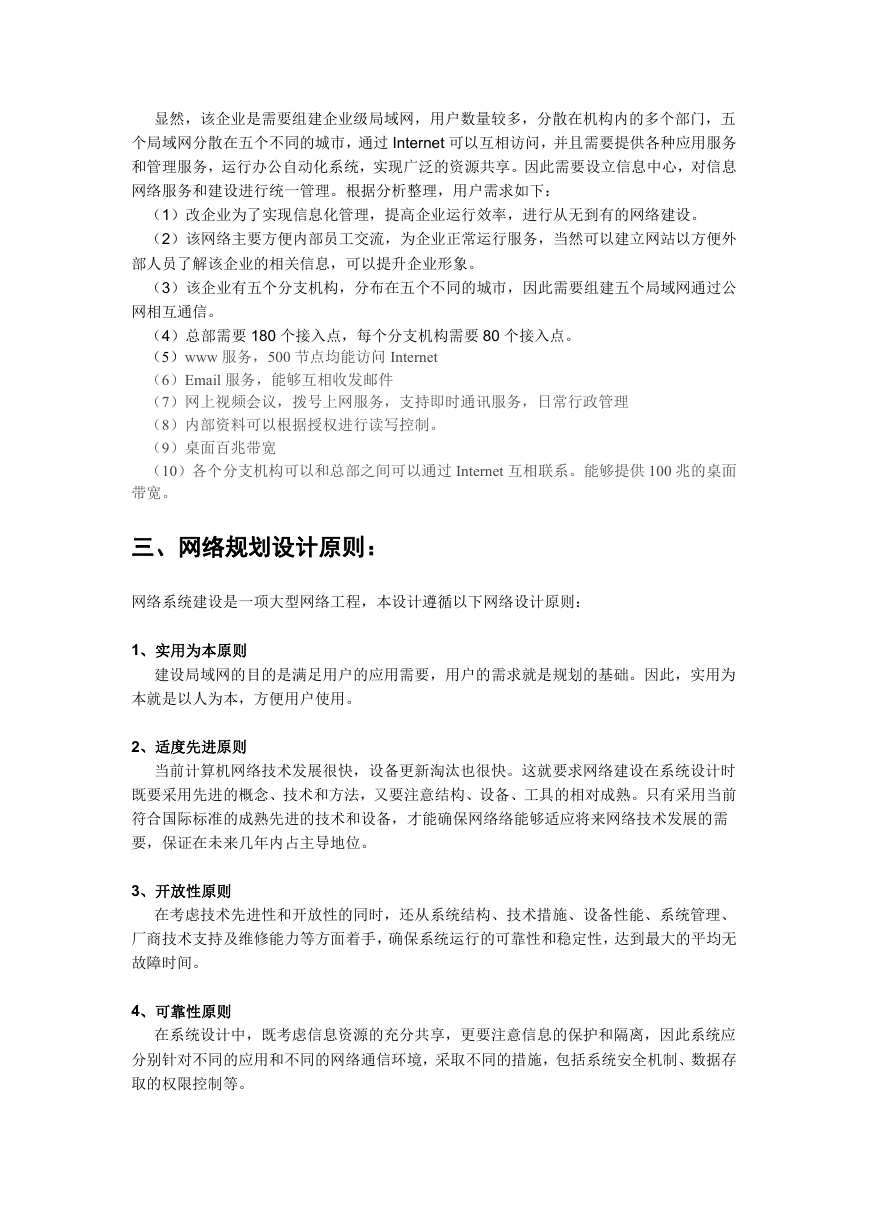

    显然，该企业是需要组建企业级局域网，用户数量较多，分散在机构内的多个部门，五 个局域网分散在五个不同的城市，通过 Internet 可以互相访问，并且需要提供各种应用服务 和管理服务，运行办公自动化系统，实现广泛的资源共享。因此需要设立信息中心，对信息 网络服务和建设进行统一管理。根据分析整理，用户需求如下： （1）改企业为了实现信息化管理，提高企业运行效率，进行从无到有的网络建设。 （2）该网络主要方便内部员工交流，为企业正常运行服务，当然可以建立网站以方便外 部人员了解该企业的相关信息，可以提升企业形象。 （3）该企业有五个分支机构，分布在五个不同的城市，因此需要组建五个局域网通过公 网相互通信。 （4）总部需要 180 个接入点，每个分支机构需要 80 个接入点。 （5）www 服务，500 节点均能访问 Internet （6）Email 服务，能够互相收发邮件 （7）网上视频会议，拨号上网服务，支持即时通讯服务，日常行政管理 （8）内部资料可以根据授权进行读写控制。 （9）桌面百兆带宽 （10）各个分支机构可以和总部之间可以通过 Internet 互相联系。能够提供 100 兆的桌面 带宽。 三、网络规划设计原则： 网络系统建设是一项大型网络工程，本设计遵循以下网络设计原则： 1、实用为本原则 建设局域网的目的是满足用户的应用需要，用户的需求就是规划的基础。因此，实用为 本就是以人为本，方便用户使用。 2、适度先进原则 当前计算机网络技术发展很快，设备更新淘汰也很快。这就要求网络建设在系统设计时 既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。只有采用当前 符合国际标准的成熟先进的技术和设备，才能确保网络络能够适应将来网络技术发展的需 要，保证在未来几年内占主导地位。 3、开放性原则 在考虑技术先进性和开放性的同时，还从系统结构、技术措施、设备性能、系统管理、 厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无 故障时间。 4、可靠性原则 在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应 分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存 取的权限控制等。

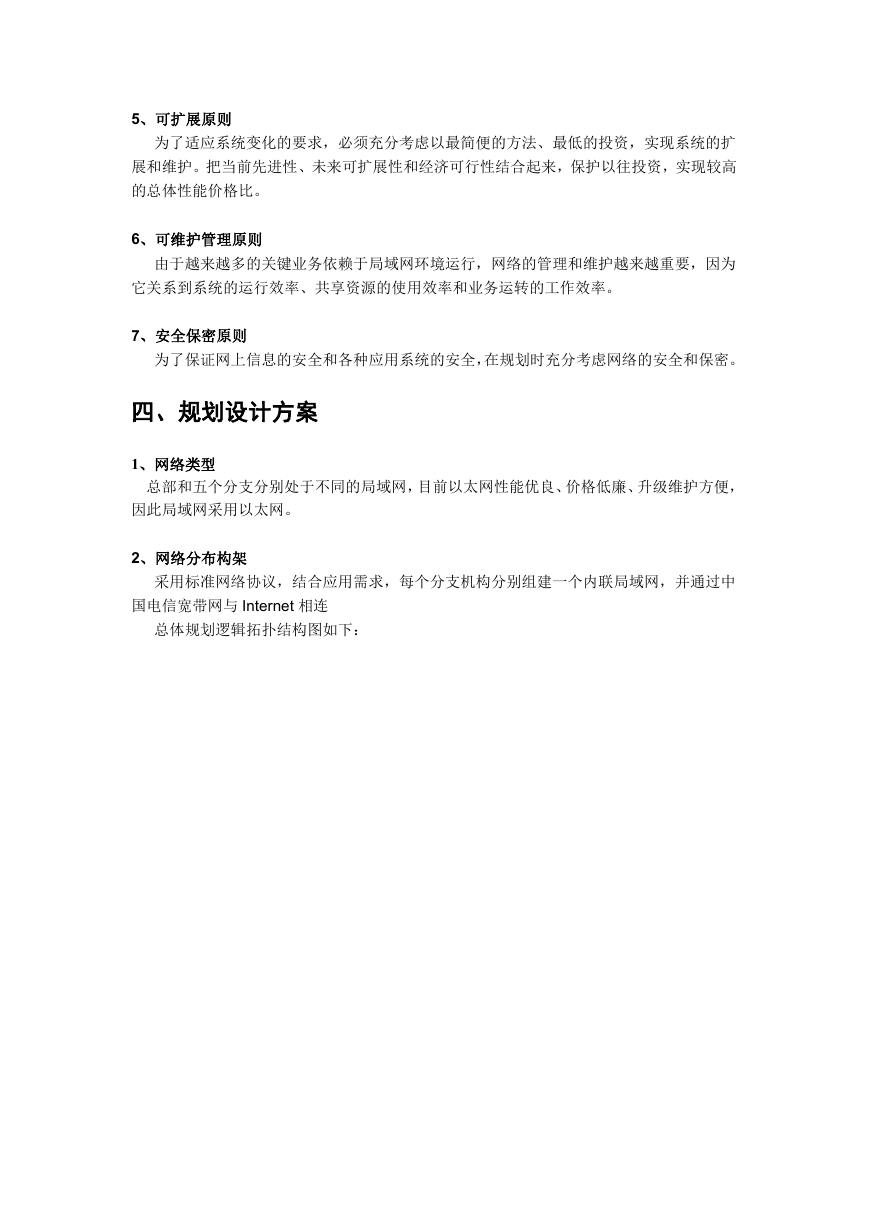

    5、可扩展原则 为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩 展和维护。把当前先进性、未来可扩展性和经济可行性结合起来，保护以往投资，实现较高 的总体性能价格比。 6、可维护管理原则 由于越来越多的关键业务依赖于局域网环境运行，网络的管理和维护越来越重要，因为 它关系到系统的运行效率、共享资源的使用效率和业务运转的工作效率。 7、安全保密原则 为了保证网上信息的安全和各种应用系统的安全，在规划时充分考虑网络的安全和保密。 四、规划设计方案 1、网络类型 总部和五个分支分别处于不同的局域网，目前以太网性能优良、价格低廉、升级维护方便， 因此局域网采用以太网。 2、网络分布构架 采用标准网络协议，结合应用需求，每个分支机构分别组建一个内联局域网，并通过中 国电信宽带网与 Internet 相连 总体规划逻辑拓扑结构图如下：
    3、设备选型 （1）由于路由器只需要一个局域网接口，一个广域网接口，因此可以使用 D-Link DI-2621 参数如下： 路由器类型：模块化路由器 广域网接口：1 个 AUX 端口 局域网接口：2 个 10/100M 快速以太口 传输速率：10/100Mbps 防火墙功能：内置 端口结构：模块化 （2）交换机需要的端口从 8 到 72 不等， （a）D-Link DES-1016D

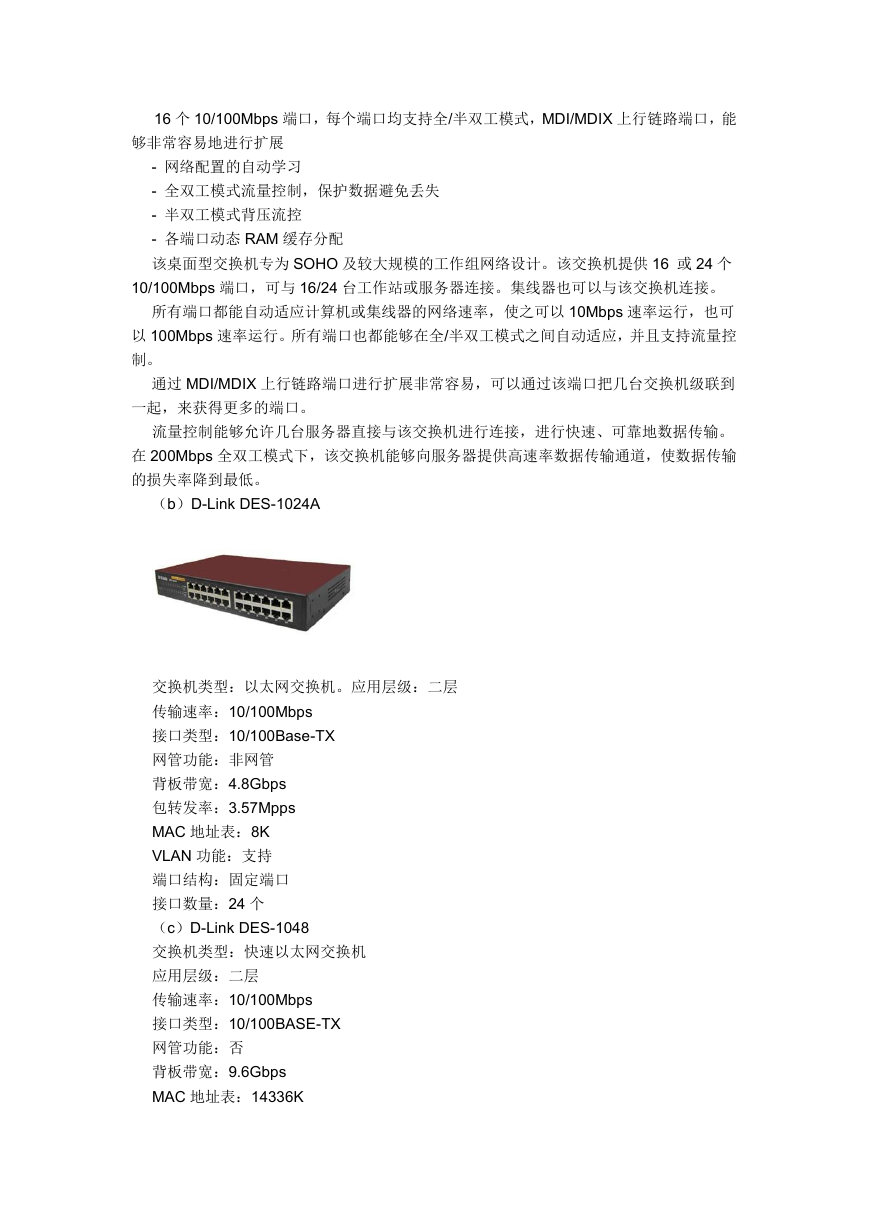

    16 个 10/100Mbps 端口，每个端口均支持全/半双工模式，MDI/MDIX 上行链路端口，能 够非常容易地进行扩展 - 网络配置的自动学习 - 全双工模式流量控制，保护数据避免丢失 - 半双工模式背压流控 - 各端口动态 RAM 缓存分配 该桌面型交换机专为 SOHO 及较大规模的工作组网络设计。该交换机提供 16 或 24 个 10/100Mbps 端口，可与 16/24 台工作站或服务器连接。集线器也可以与该交换机连接。 所有端口都能自动适应计算机或集线器的网络速率，使之可以 10Mbps 速率运行，也可 以 100Mbps 速率运行。所有端口也都能够在全/半双工模式之间自动适应，并且支持流量控 制。 通过 MDI/MDIX 上行链路端口进行扩展非常容易，可以通过该端口把几台交换机级联到 一起，来获得更多的端口。 流量控制能够允许几台服务器直接与该交换机进行连接，进行快速、可靠地数据传输。 在 200Mbps 全双工模式下，该交换机能够向服务器提供高速率数据传输通道，使数据传输 的损失率降到最低。 （b）D-Link DES-1024A 交换机类型：以太网交换机。应用层级：二层 传输速率：10/100Mbps 接口类型：10/100Base-TX 网管功能：非网管 背板带宽：4.8Gbps 包转发率：3.57Mpps MAC 地址表：8K VLAN 功能：支持 端口结构：固定端口 接口数量：24 个 （c）D-Link DES-1048 交换机类型：快速以太网交换机 应用层级：二层 传输速率：10/100Mbps 接口类型：10/100BASE-TX 网管功能：否 背板带宽：9.6Gbps MAC 地址表：14336K

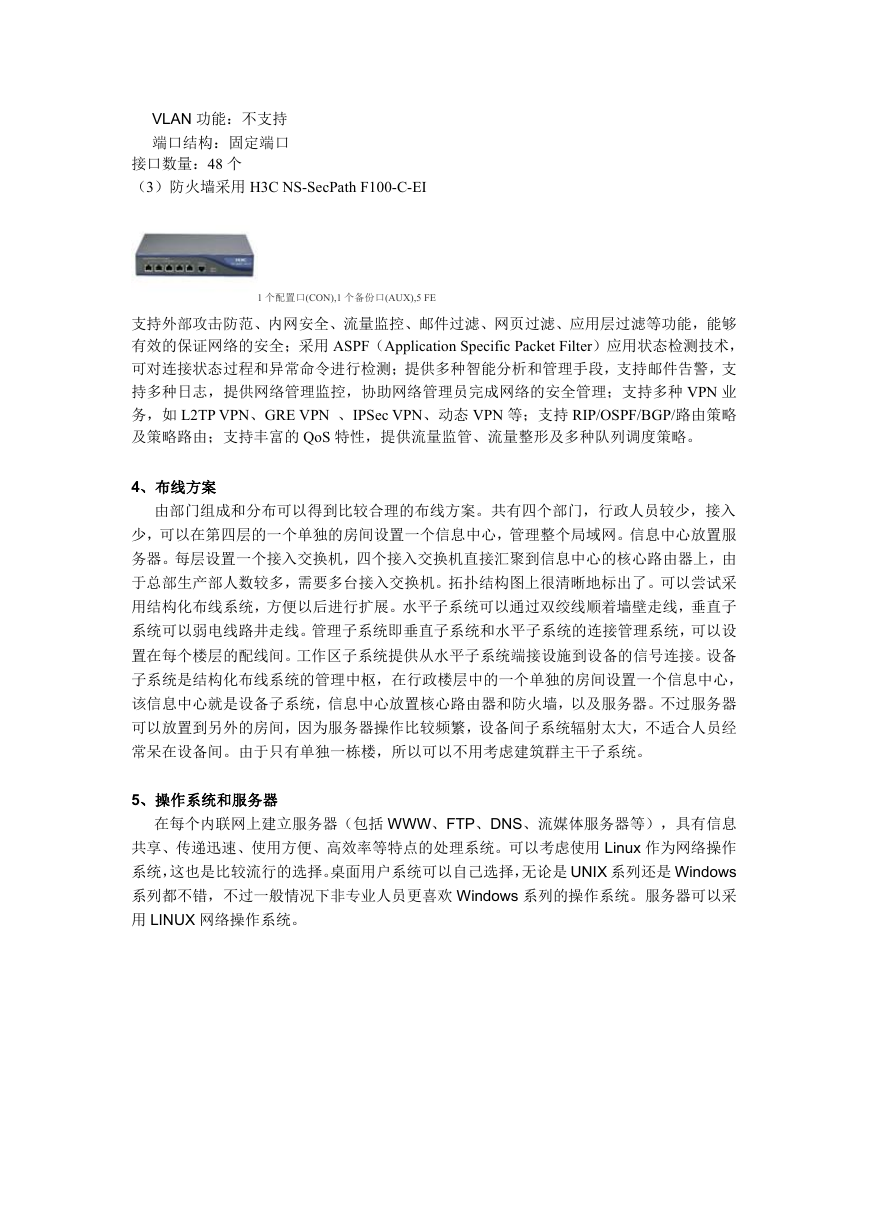

    VLAN 功能：不支持 端口结构：固定端口 接口数量：48 个 （3）防火墙采用 H3C NS-SecPath F100-C-EI 1 个配置口(CON),1 个备份口(AUX),5 FE 支持外部攻击防范、内网安全、流量监控、邮件过滤、网页过滤、应用层过滤等功能，能够 有效的保证网络的安全；采用 ASPF（Application Specific Packet Filter）应用状态检测技术， 可对连接状态过程和异常命令进行检测；提供多种智能分析和管理手段，支持邮件告警，支 持多种日志，提供网络管理监控，协助网络管理员完成网络的安全管理；支持多种 VPN 业 务，如 L2TP VPN、GRE VPN 、IPSec VPN、动态 VPN 等；支持 RIP/OSPF/BGP/路由策略 及策略路由；支持丰富的 QoS 特性，提供流量监管、流量整形及多种队列调度策略。 4、布线方案 由部门组成和分布可以得到比较合理的布线方案。共有四个部门，行政人员较少，接入 少，可以在第四层的一个单独的房间设置一个信息中心，管理整个局域网。信息中心放置服 务器。每层设置一个接入交换机，四个接入交换机直接汇聚到信息中心的核心路由器上，由 于总部生产部人数较多，需要多台接入交换机。拓扑结构图上很清晰地标出了。可以尝试采 用结构化布线系统，方便以后进行扩展。水平子系统可以通过双绞线顺着墙壁走线，垂直子 系统可以弱电线路井走线。管理子系统即垂直子系统和水平子系统的连接管理系统，可以设 置在每个楼层的配线间。工作区子系统提供从水平子系统端接设施到设备的信号连接。设备 子系统是结构化布线系统的管理中枢，在行政楼层中的一个单独的房间设置一个信息中心， 该信息中心就是设备子系统，信息中心放置核心路由器和防火墙，以及服务器。不过服务器 可以放置到另外的房间，因为服务器操作比较频繁，设备间子系统辐射太大，不适合人员经 常呆在设备间。由于只有单独一栋楼，所以可以不用考虑建筑群主干子系统。 5、操作系统和服务器 在每个内联网上建立服务器（包括 WWW、FTP、DNS、流媒体服务器等），具有信息 共享、传递迅速、使用方便、高效率等特点的处理系统。可以考虑使用 Linux 作为网络操作 系统，这也是比较流行的选择。桌面用户系统可以自己选择，无论是 UNIX 系列还是 Windows 系列都不错，不过一般情况下非专业人员更喜欢 Windows 系列的操作系统。服务器可以采 用 LINUX 网络操作系统。

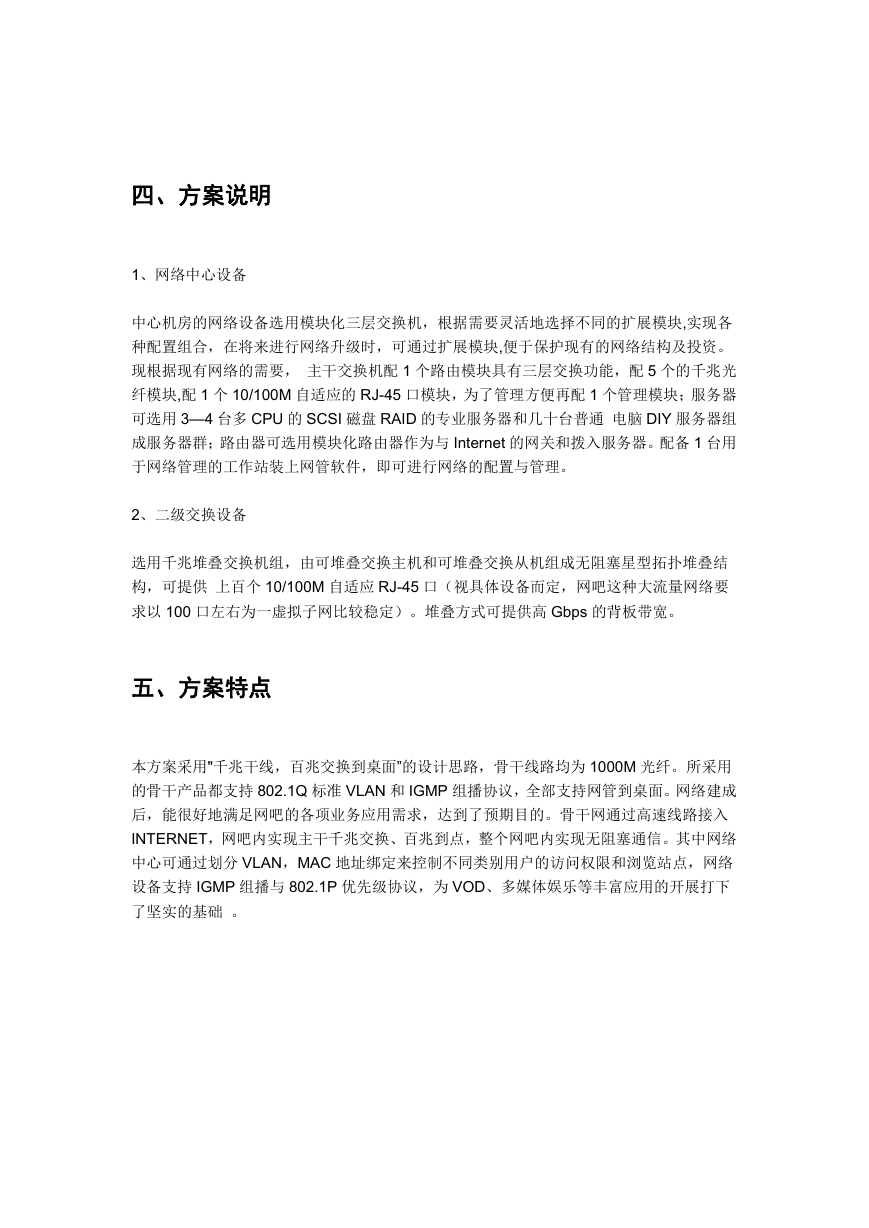

    四、方案说明 1、网络中心设备 中心机房的网络设备选用模块化三层交换机，根据需要灵活地选择不同的扩展模块,实现各 种配置组合，在将来进行网络升级时，可通过扩展模块,便于保护现有的网络结构及投资。 现根据现有网络的需要， 主干交换机配 1 个路由模块具有三层交换功能，配 5 个的千兆光 纤模块,配 1 个 10/100M 自适应的 RJ-45 口模块，为了管理方便再配 1 个管理模块；服务器 可选用 3—4 台多 CPU 的 SCSI 磁盘 RAID 的专业服务器和几十台普通 电脑 DIY 服务器组 成服务器群；路由器可选用模块化路由器作为与 Internet 的网关和拨入服务器。配备 1 台用 于网络管理的工作站装上网管软件，即可进行网络的配置与管理。 2、二级交换设备 选用千兆堆叠交换机组，由可堆叠交换主机和可堆叠交换从机组成无阻塞星型拓扑堆叠结 构，可提供 上百个 10/100M 自适应 RJ-45 口（视具体设备而定，网吧这种大流量网络要 求以 100 口左右为一虚拟子网比较稳定）。堆叠方式可提供高 Gbps 的背板带宽。 五、方案特点 本方案采用"千兆干线，百兆交换到桌面”的设计思路，骨干线路均为 1000M 光纤。所采用 的骨干产品都支持 802.1Q 标准 VLAN 和 IGMP 组播协议，全部支持网管到桌面。网络建成 后，能很好地满足网吧的各项业务应用需求，达到了预期目的。骨干网通过高速线路接入 INTERNET，网吧内实现主干千兆交换、百兆到点，整个网吧内实现无阻塞通信。其中网络 中心可通过划分 VLAN，MAC 地址绑定来控制不同类别用户的访问权限和浏览站点，网络 设备支持 IGMP 组播与 802.1P 优先级协议，为 VOD、多媒体娱乐等丰富应用的开展打下 了坚实的基础 。
