    目录
    概述
    开发环境准备
    2.1硬件资源
    2.2软件资源
    目录结构介绍
    3.1.buildroot
    3.2.linux-3.3
    3.3.U-boot
    3.4.tools
    3.5.boot
    内部工作机制
    编译代码
    打包固件
    6.1.自动打包
    6.2.定制Nand分区
    6.3.固件烧写
    定制根文件系统
    7.1.修改NandFlash的rootfs
    集成软件包
    8.1.源代码包
    8.2.二进制包
    8.3.可执行文件
    附录
    9.1.关于sysconfig1.fex配置
    9.2.关于驱动开发
    9.3.在线帮助文档

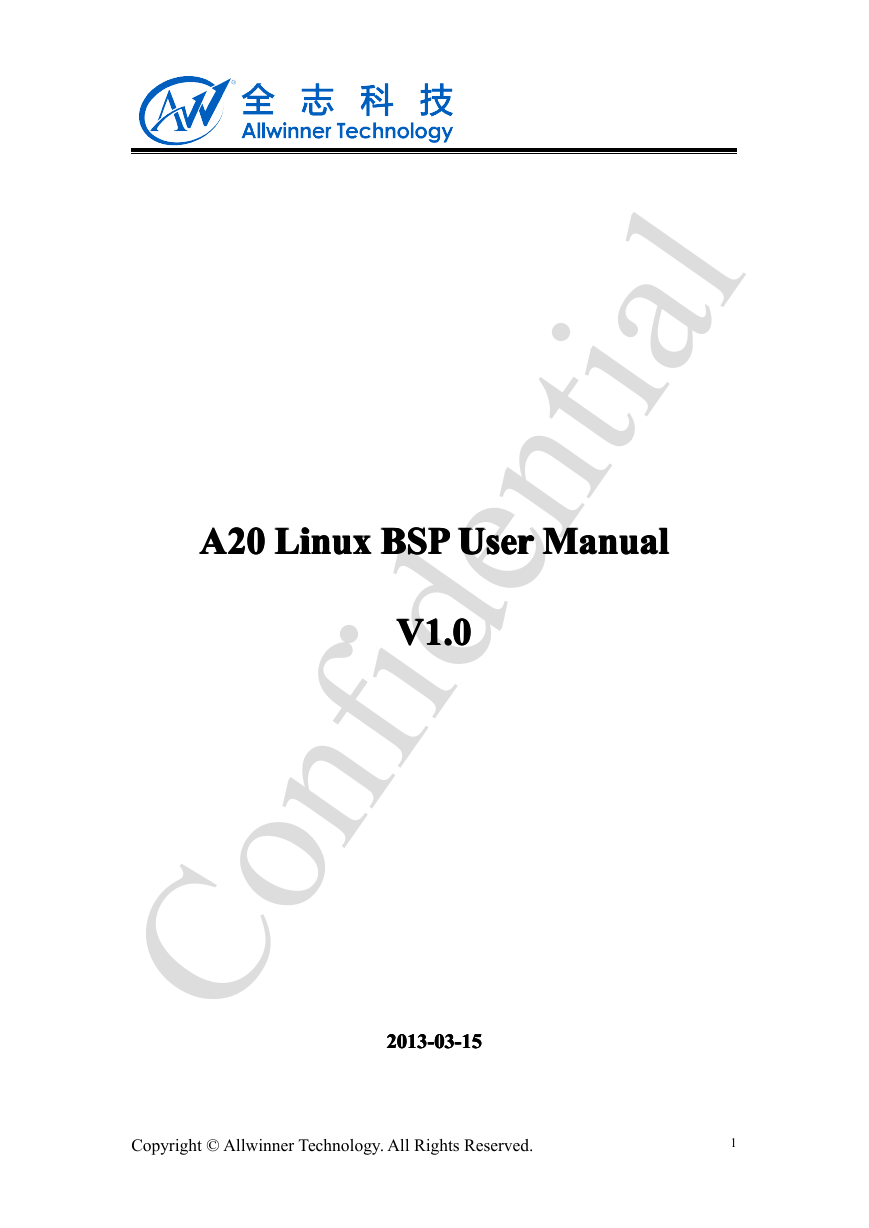

    Linux BSPBSPBSPBSP UserUserUserUser Manual Linux A20A20A20A20 Linux Manual Linux Manual Manual V1.0V1.0V1.0V1.0 2013-03-15 2013-03-15 2013-03-15 2013-03-15 Copyright © Allwinner Technology. All Rights Reserved. 1 Confidential

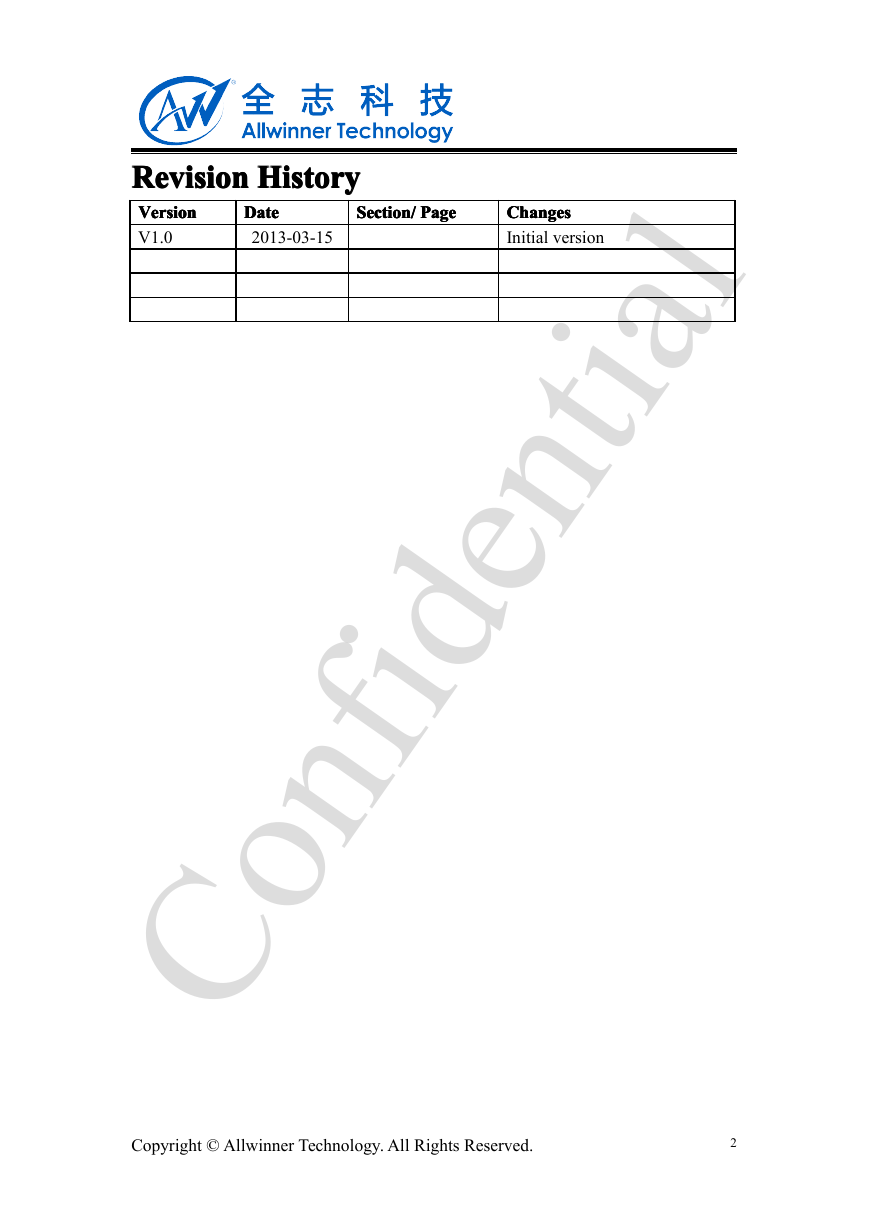

    History Revision Revision History Revision History History Revision DateDateDateDate Version Version Version Version V1.0 2013-03-15 Section/ Section/ PagePagePagePage Section/ Section/ Changes Changes Changes Changes Initial version Copyright © Allwinner Technology. All Rights Reserved. 2 Confidential

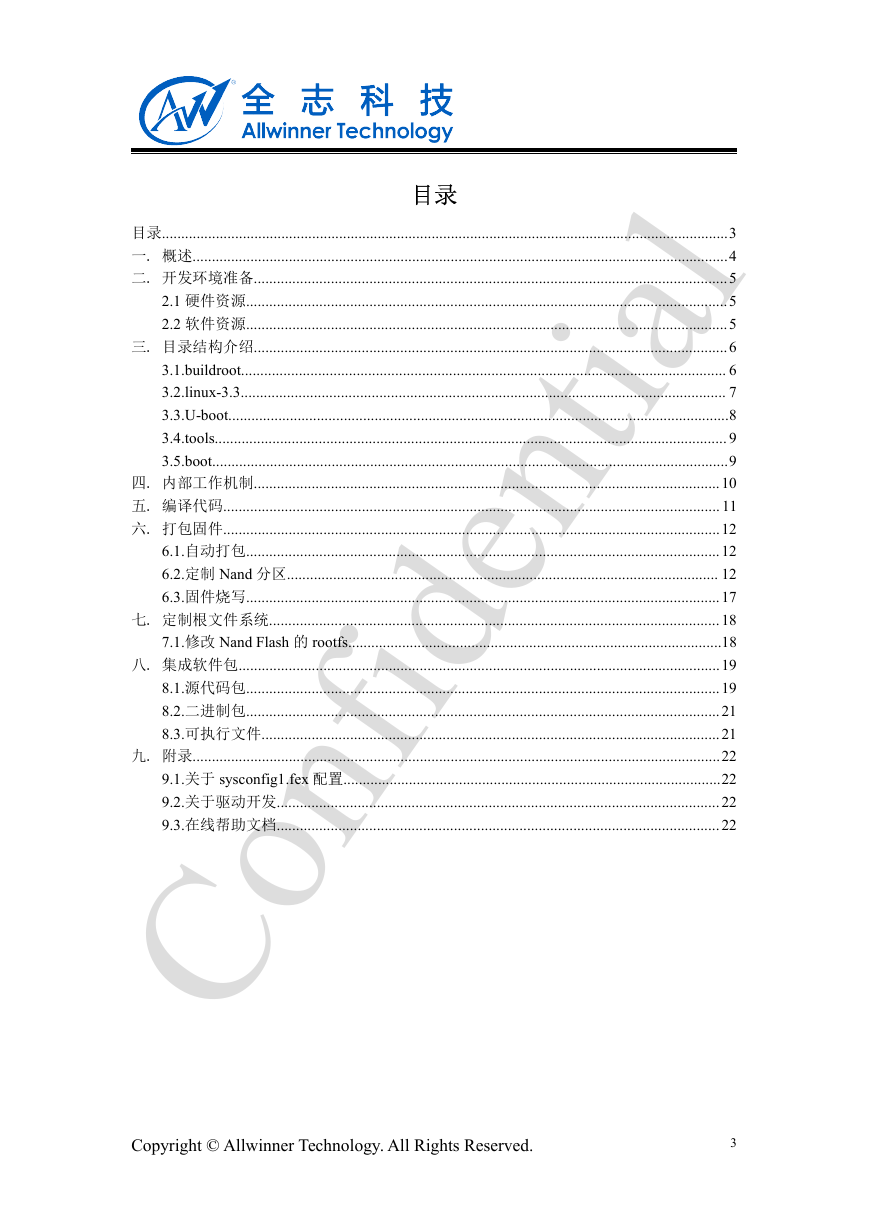

    目录 目录...................................................................................................................................................3 一. 概述...........................................................................................................................................4 二. 开发环境准备...........................................................................................................................5 2.1 硬件资源.............................................................................................................................5 2.2 软件资源.............................................................................................................................5 三. 目录结构介绍...........................................................................................................................6 3.1.buildroot.............................................................................................................................. 6 3.2.linux-3.3.............................................................................................................................. 7 3.3.U-boot..................................................................................................................................8 3.4.tools..................................................................................................................................... 9 3.5.boot......................................................................................................................................9 四. 内部工作机制.........................................................................................................................10 五. 编译代码................................................................................................................................. 11 六. 打包固件.................................................................................................................................12 6.1.自动打包...........................................................................................................................12 6.2.定制 Nand 分区................................................................................................................ 12 6.3.固件烧写...........................................................................................................................17 七. 定制根文件系统.....................................................................................................................18 7.1.修改 Nand Flash 的 rootfs.................................................................................................18 八. 集成软件包.............................................................................................................................19 8.1.源代码包...........................................................................................................................19 8.2.二进制包...........................................................................................................................21 8.3.可执行文件.......................................................................................................................21 九. 附录.........................................................................................................................................22 9.1.关于 sysconfig1.fex 配置..................................................................................................22 9.2.关于驱动开发...................................................................................................................22 9.3.在线帮助文档...................................................................................................................22 Copyright © Allwinner Technology. All Rights Reserved. 3 Confidential
    一. 概述 本文档用于介绍全志科技 A20 芯片的 wing Linux BSP(Lichee 为开发代号，后简称 wing BSP)的结构、内部机制以及简单用法。该文档的目的用于指导用户如何定制和使用该 BSP。 wing BSP 可以从全志科技的客户 ftp 下载。 Copyright © Allwinner Technology. All Rights Reserved. 4 Confidential

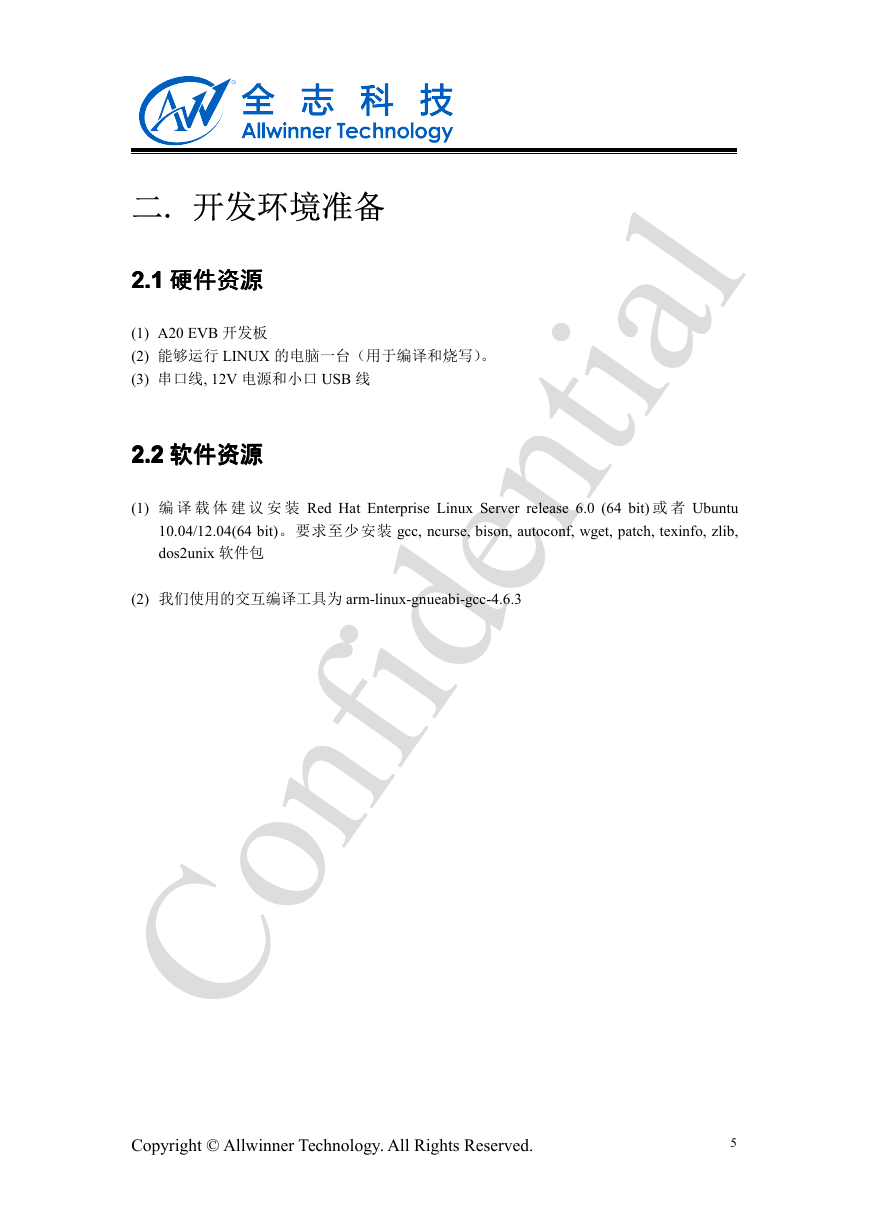

    二. 开发环境准备 2.12.12.12.1 硬件资源 硬件资源 硬件资源 硬件资源 (1) A20 EVB 开发板 (2) 能够运行 LINUX 的电脑一台（用于编译和烧写）。 (3) 串口线, 12V 电源和小口 USB 线 2.22.22.22.2 软件资源 软件资源 软件资源 软件资源 (1) 编 译 载 体 建 议 安 装 Red Hat Enterprise Linux Server release 6.0 (64 bit) 或 者 Ubuntu 10.04/12.04(64 bit)。要求至少安装 gcc, ncurse, bison, autoconf, wget, patch, texinfo, zlib, dos2unix 软件包 (2) 我们使用的交互编译工具为 arm-linux-gnueabi-gcc-4.6.3 Copyright © Allwinner Technology. All Rights Reserved. 5 Confidential

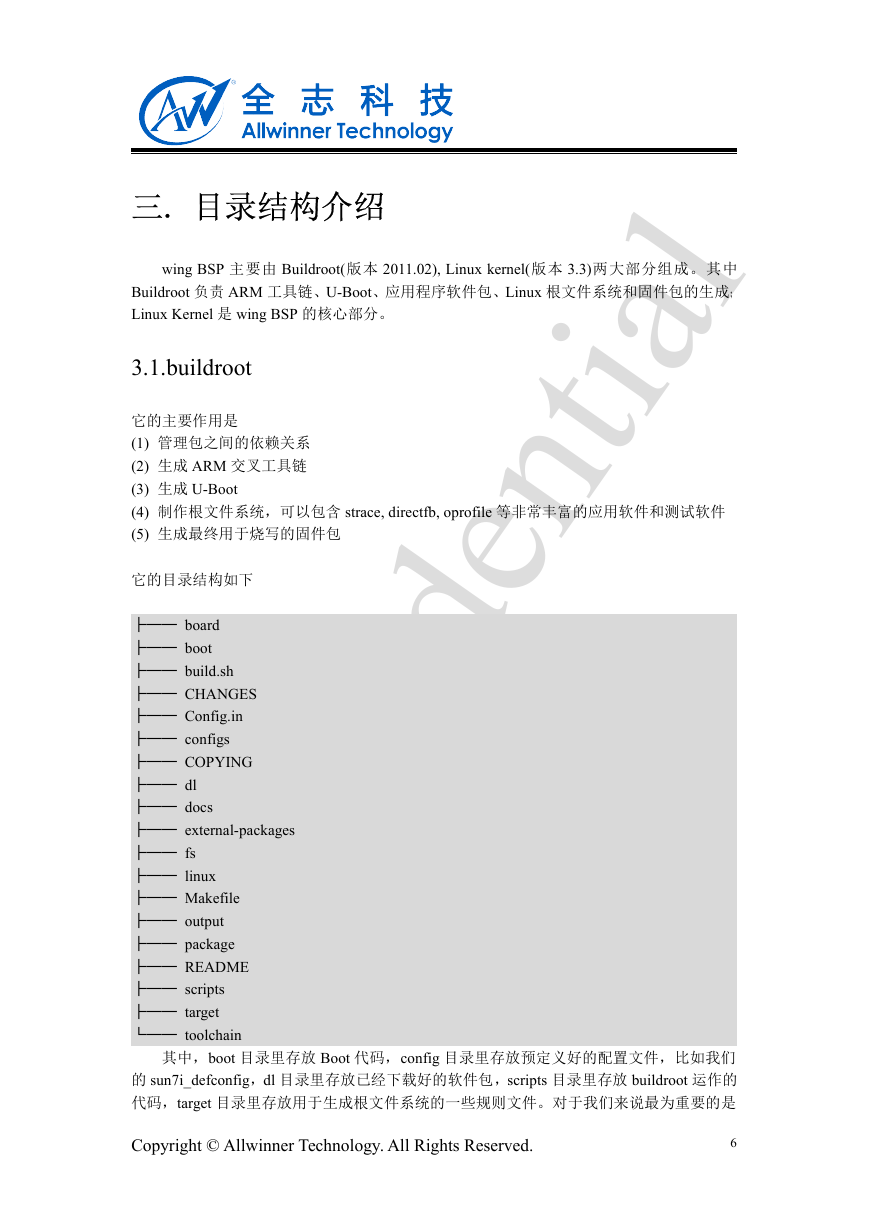

    三. 目录结构介绍 wing BSP 主要由 Buildroot(版本 2011.02), Linux kernel(版本 3.3)两大部分组成。其中 Buildroot 负责 ARM 工具链、U-Boot、应用程序软件包、Linux 根文件系统和固件包的生成； Linux Kernel 是 wing BSP 的核心部分。 3.1.buildroot 它的主要作用是 (1) 管理包之间的依赖关系 (2) 生成 ARM 交叉工具链 (3) 生成 U-Boot (4) 制作根文件系统，可以包含 strace, directfb, oprofile 等非常丰富的应用软件和测试软件 (5) 生成最终用于烧写的固件包 它的目录结构如下 ├── board ├── boot ├── build.sh ├── CHANGES ├── Config.in ├── configs ├── COPYING ├── dl ├── docs ├── external-packages ├── fs ├── linux ├── Makefile ├── output ├── package ├── README ├── scripts ├── target └── toolchain 其中，boot 目录里存放 Boot 代码，config 目录里存放预定义好的配置文件，比如我们 的 sun7i_defconfig，dl 目录里存放已经下载好的软件包，scripts 目录里存放 buildroot 运作的 代码，target 目录里存放用于生成根文件系统的一些规则文件。对于我们来说最为重要的是 Copyright © Allwinner Technology. All Rights Reserved. 6 Confidential

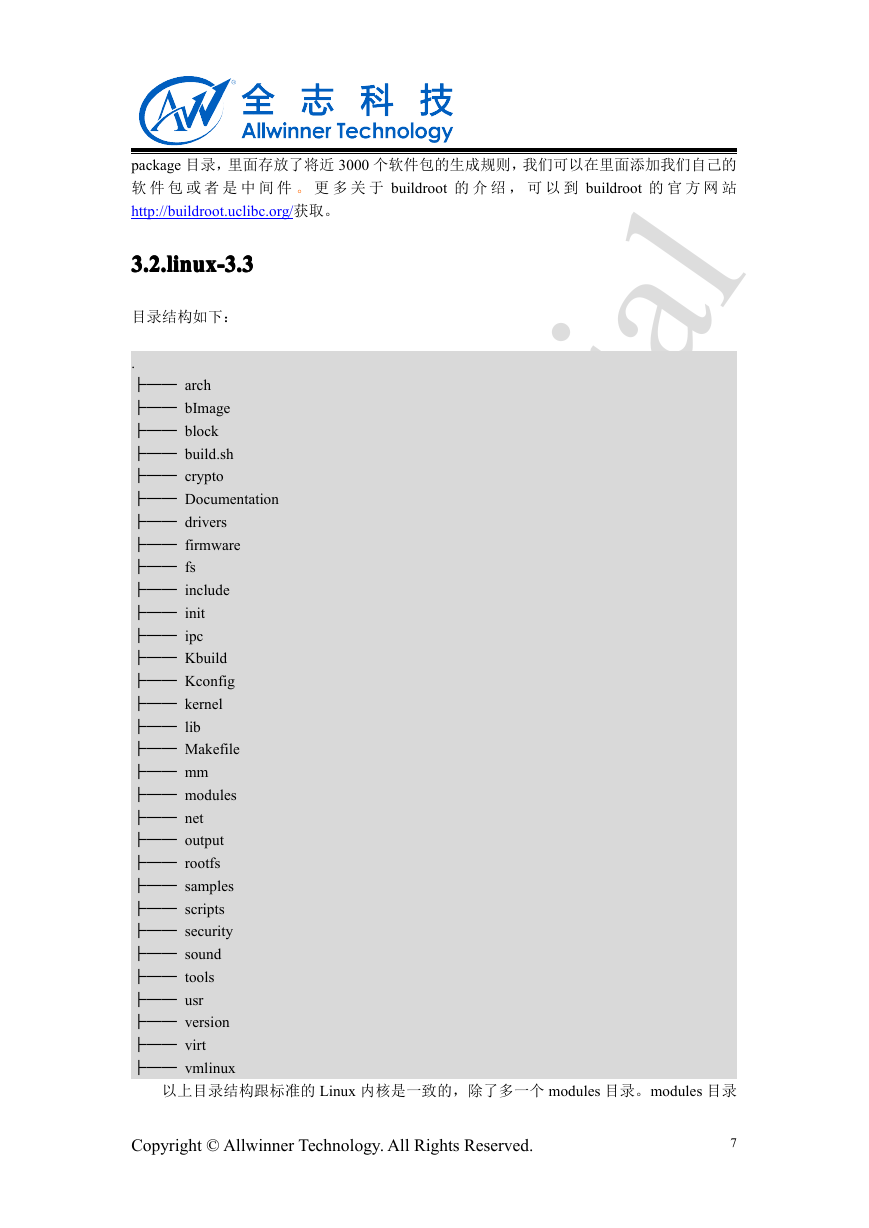

    package 目录，里面存放了将近 3000 个软件包的生成规则，我们可以在里面添加我们自己的 软 件 包 或 者 是 中 间 件 。 更 多 关 于 buildroot 的 介 绍 ， 可 以 到 buildroot 的 官 方 网 站 http://buildroot.uclibc.org/获取。 3.2.linux-3.3 3.2.linux-3.3 3.2.linux-3.3 3.2.linux-3.3 目录结构如下： . ├── arch ├── bImage ├── block ├── build.sh ├── crypto ├── Documentation ├── drivers ├── firmware ├── fs ├── include ├── init ├── ipc ├── Kbuild ├── Kconfig ├── kernel ├── lib ├── Makefile ├── mm ├── modules ├── net ├── output ├── rootfs ├── samples ├── scripts ├── security ├── sound ├── tools ├── usr ├── version ├── virt ├── vmlinux 以上目录结构跟标准的 Linux 内核是一致的，除了多一个 modules 目录。modules 目录 Copyright © Allwinner Technology. All Rights Reserved. 7 Confidential
    是我们扩展用来存放没有跟内核的 menuconfig 集成的外部模块的地方。我们目前放了 example,nand，eurasia_km，test 和 wifi 这 5 个外部模块，其中 example 是示例用的，eurasia_km 是我们的 GPU 驱动，test 是模块测试用例，目前只存放了 nand 的测试用例。 ├── eurasia_km ├── example ├── nand ├── test └── wifi 3.3.U-boot 3.3.U-boot 3.3.U-boot 3.3.U-boot 目录结构如下： /u-boot$ tree -L 1 . ├── api ├── arch ├── board ├── boards.cfg ├── build.sh ├── common ├── config.mk ├── COPYING ├── CREDITS ├── disk ├── doc ├── drivers ├── examples ├── fs ├── include ├── lib ├── MAINTAINERS ├── MAKEALL ├── Makefile ├── mkconfig ├── mmc_spl ├── nand_spl ├── nand_sunxi ├── net ├── onenand_ipl ├── post Copyright © Allwinner Technology. All Rights Reserved. 8 Confidential
