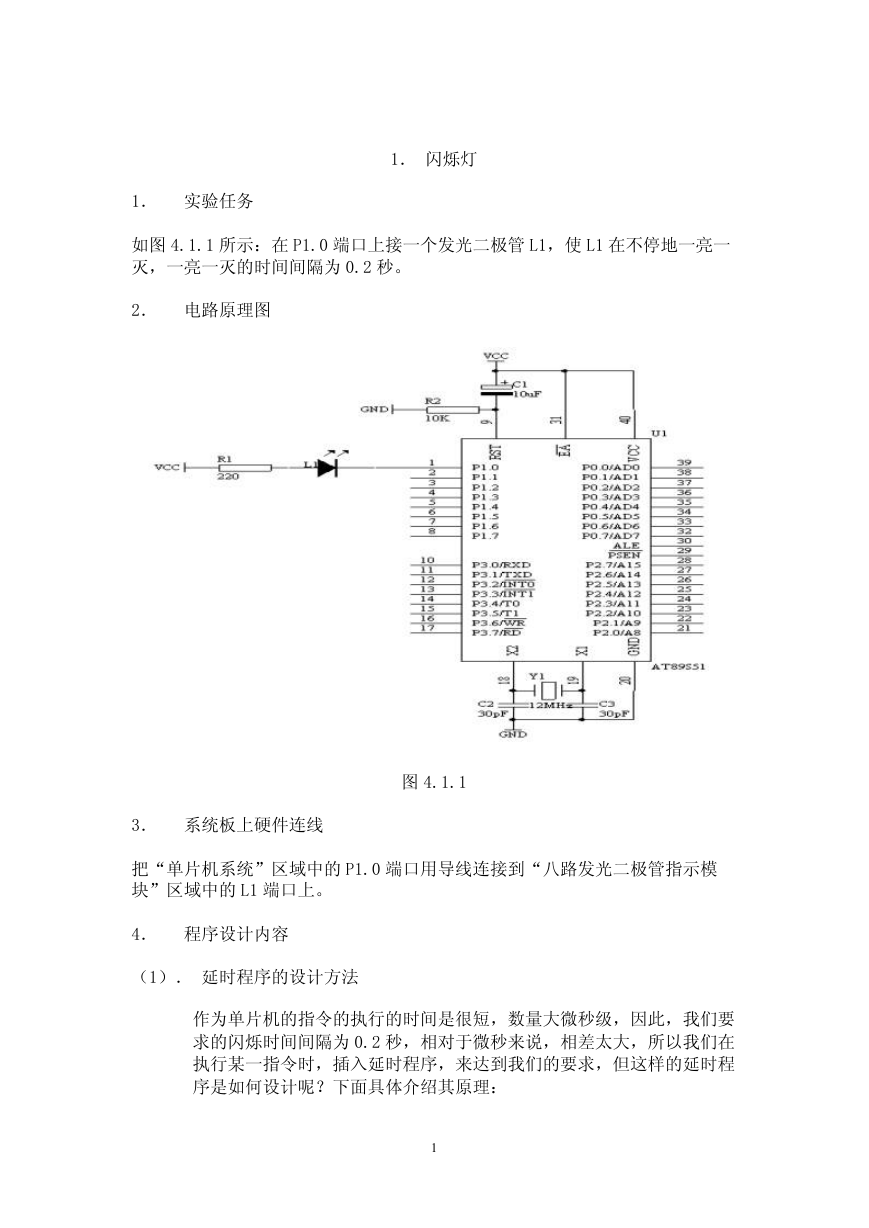

1．实验任务 1．闪烁灯如图 4.1.1 所示：在 P1.0 端口上接一个发光二极管 L1，使 L1 在不停地一亮一灭，一亮一灭的时间间隔为 0.2 秒。 2．电路原理图 3．系统板上硬件连线图 4.1.1 把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”区域中的 L1 端口上。 4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理： 1

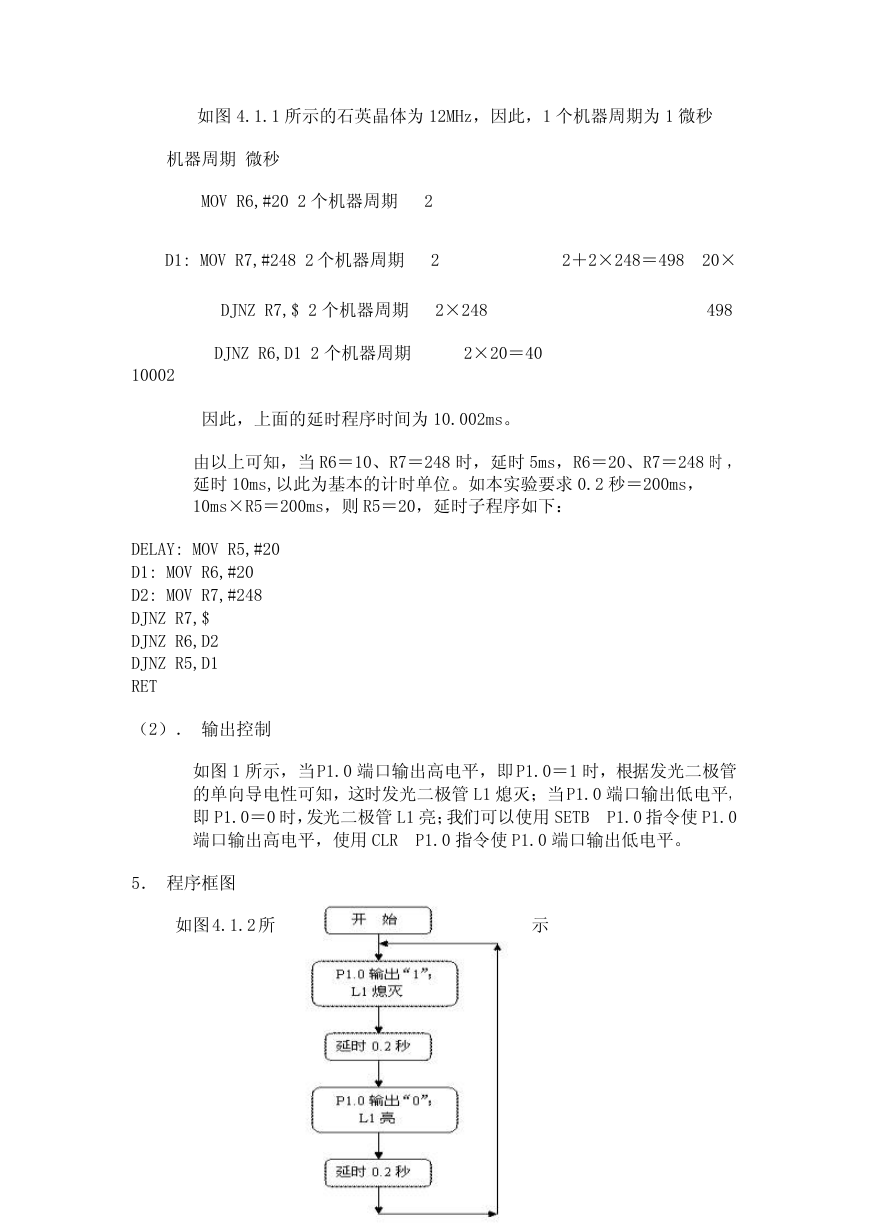

如图 4.1.1 所示的石英晶体为 12MHz，因此，1 个机器周期为 1 微秒机器周期微秒 MOV R6,#20 2 个机器周期 2 D1: MOV R7,#248 2 个机器周期 2 2＋2×248＝498 20× DJNZ R7,$ 2 个机器周期 2×248 498 DJNZ R6,D1 2 个机器周期 2×20＝40 10002 因此，上面的延时程序时间为 10.002ms。由以上可知，当 R6＝10、R7＝248 时，延时 5ms，R6＝20、R7＝248 时，延时 10ms,以此为基本的计时单位。如本实验要求 0.2 秒＝200ms， 10ms×R5＝200ms，则 R5＝20，延时子程序如下： DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET （2）．输出控制如图 1 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0 端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。 5．程序框图如图 4.1.2 所示 2

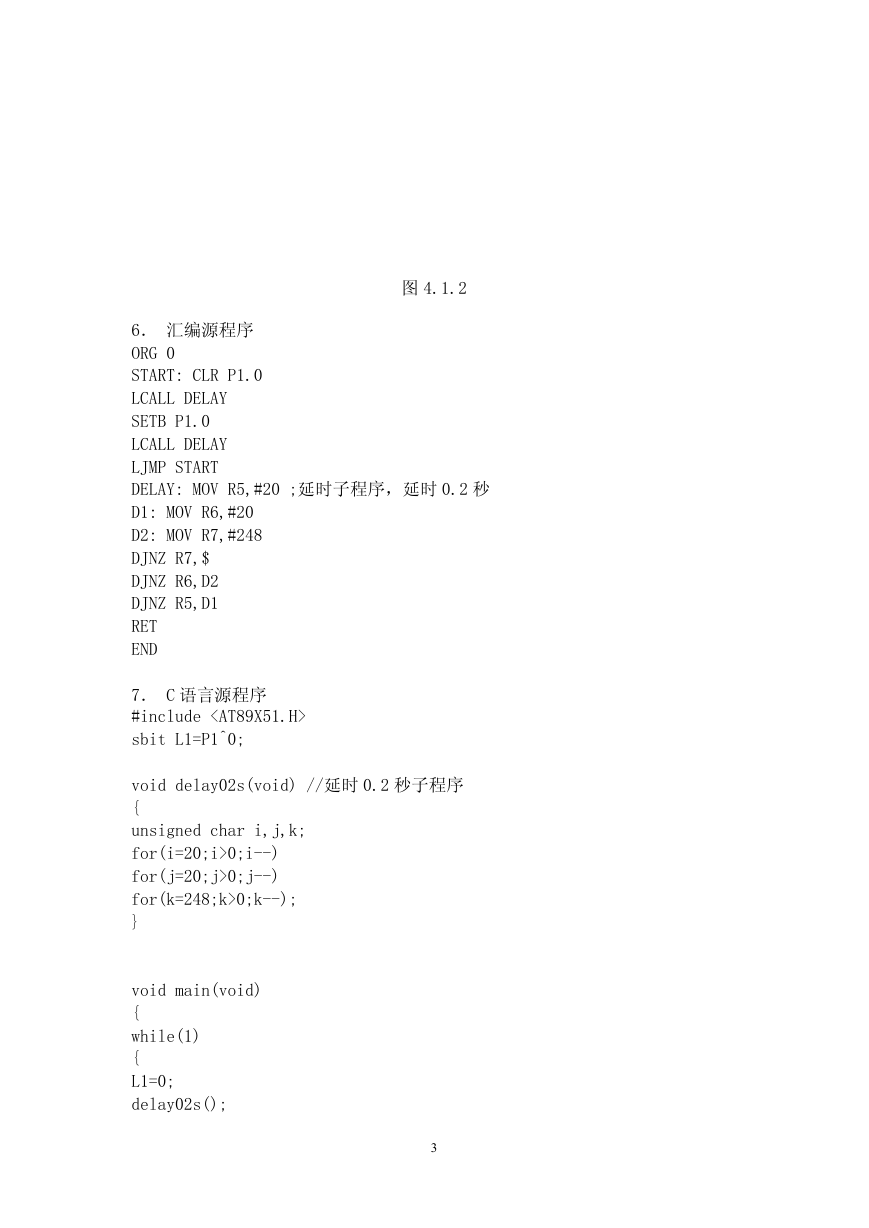

图 4.1.2 6．汇编源程序 ORG 0 START: CLR P1.0 LCALL DELAY SETB P1.0 LCALL DELAY LJMP START DELAY: MOV R5,#20 ;延时子程序，延时 0.2 秒 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET END 7． C 语言源程序 #include sbit L1=P1^0; void delay02s(void) //延时 0.2 秒子程序 { unsigned char i,j,k; for(i=20;i>0;i--) for(j=20;j>0;j--) for(k=248;k>0;k--); } void main(void) { while(1) { L1=0; delay02s(); 3

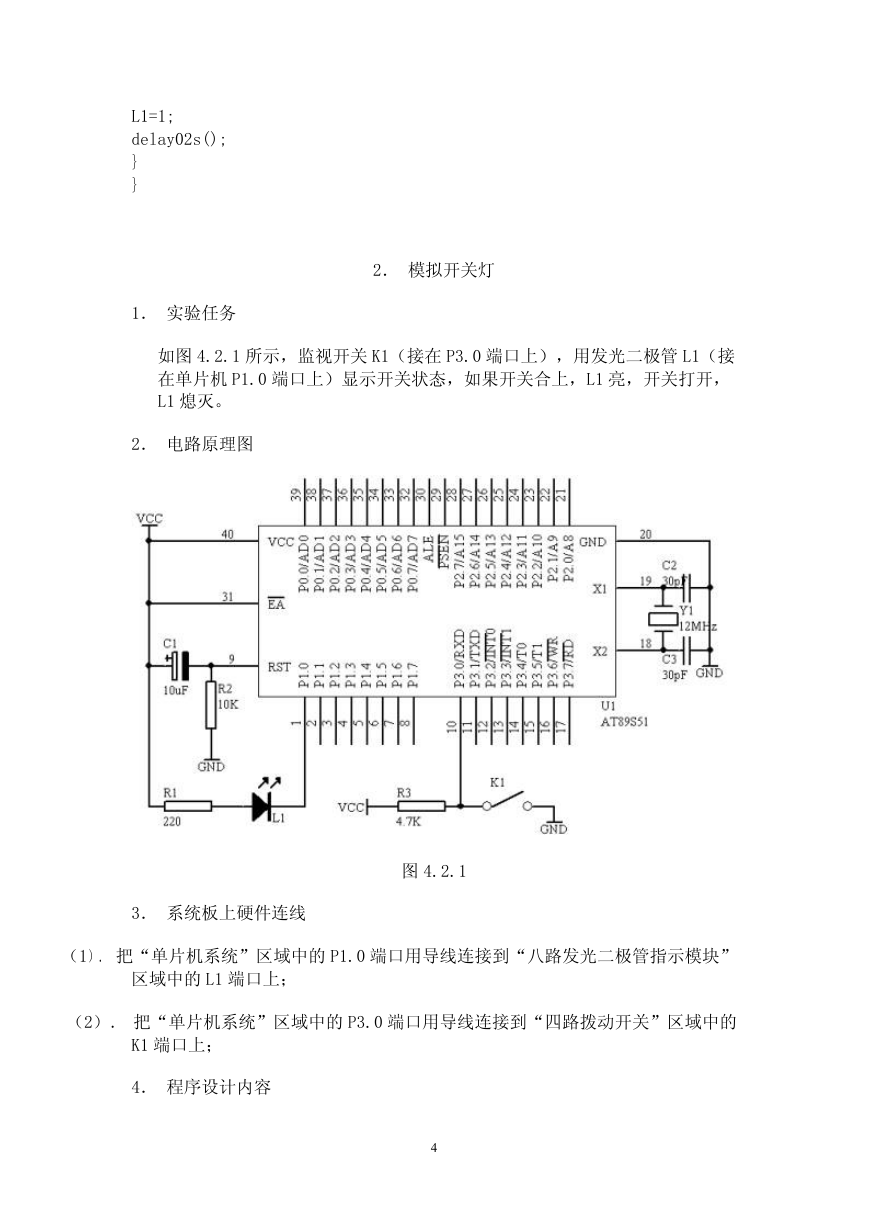

L1=1; delay02s(); } } 1．实验任务 2．模拟开关灯如图 4.2.1 所示，监视开关 K1（接在 P3.0 端口上），用发光二极管 L1（接在单片机 P1.0 端口上）显示开关状态，如果开关合上，L1 亮，开关打开， L1 熄灭。 2．电路原理图 3．系统板上硬件连线图 4.2.1 （1）．把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块” 区域中的 L1 端口上；（2）．把“单片机系统”区域中的 P3.0 端口用导线连接到“四路拨动开关”区域中的 K1 端口上； 4．程序设计内容 4

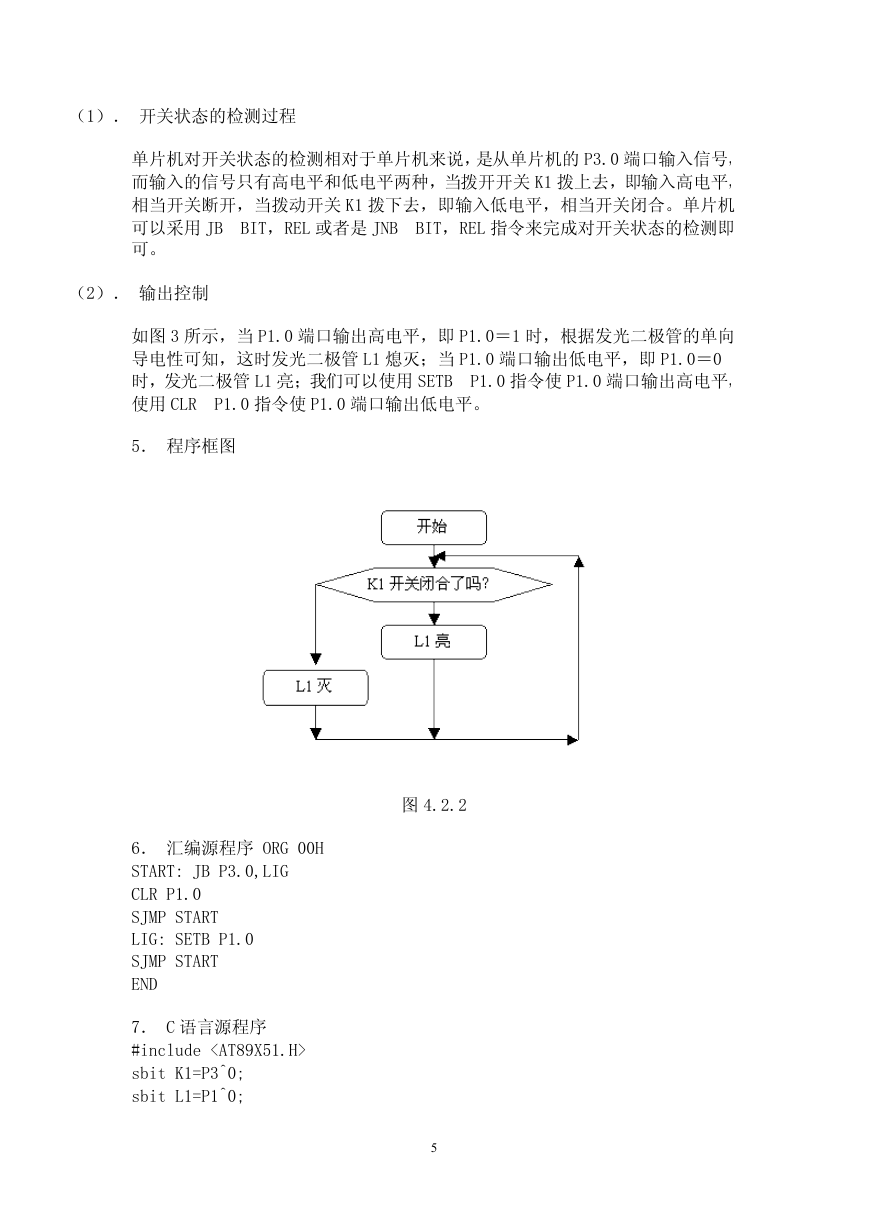

（1）．开关状态的检测过程单片机对开关状态的检测相对于单片机来说，是从单片机的 P3.0 端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关 K1 拨上去，即输入高电平，相当开关断开，当拨动开关 K1 拨下去，即输入低电平，相当开关闭合。单片机可以采用 JB BIT，REL 指令来完成对开关状态的检测即可。 BIT，REL 或者是 JNB （2）．输出控制如图 3 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB 使用 CLR P1.0 指令使 P1.0 端口输出低电平。 P1.0 指令使 P1.0 端口输出高电平， 5．程序框图 6．汇编源程序 ORG 00H START: JB P3.0,LIG CLR P1.0 SJMP START LIG: SETB P1.0 SJMP START END 7． C 语言源程序 #include sbit K1=P3^0; sbit L1=P1^0; 图 4.2.2 5

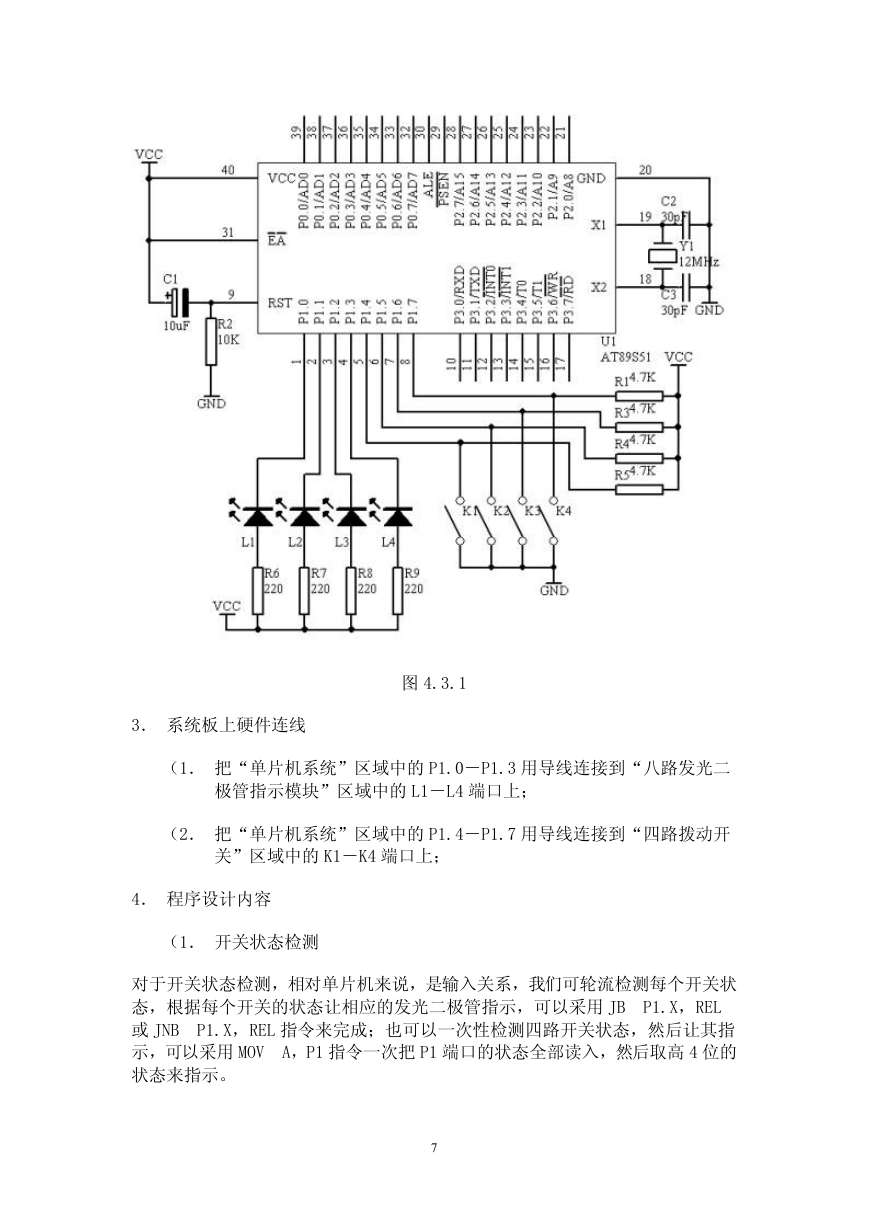

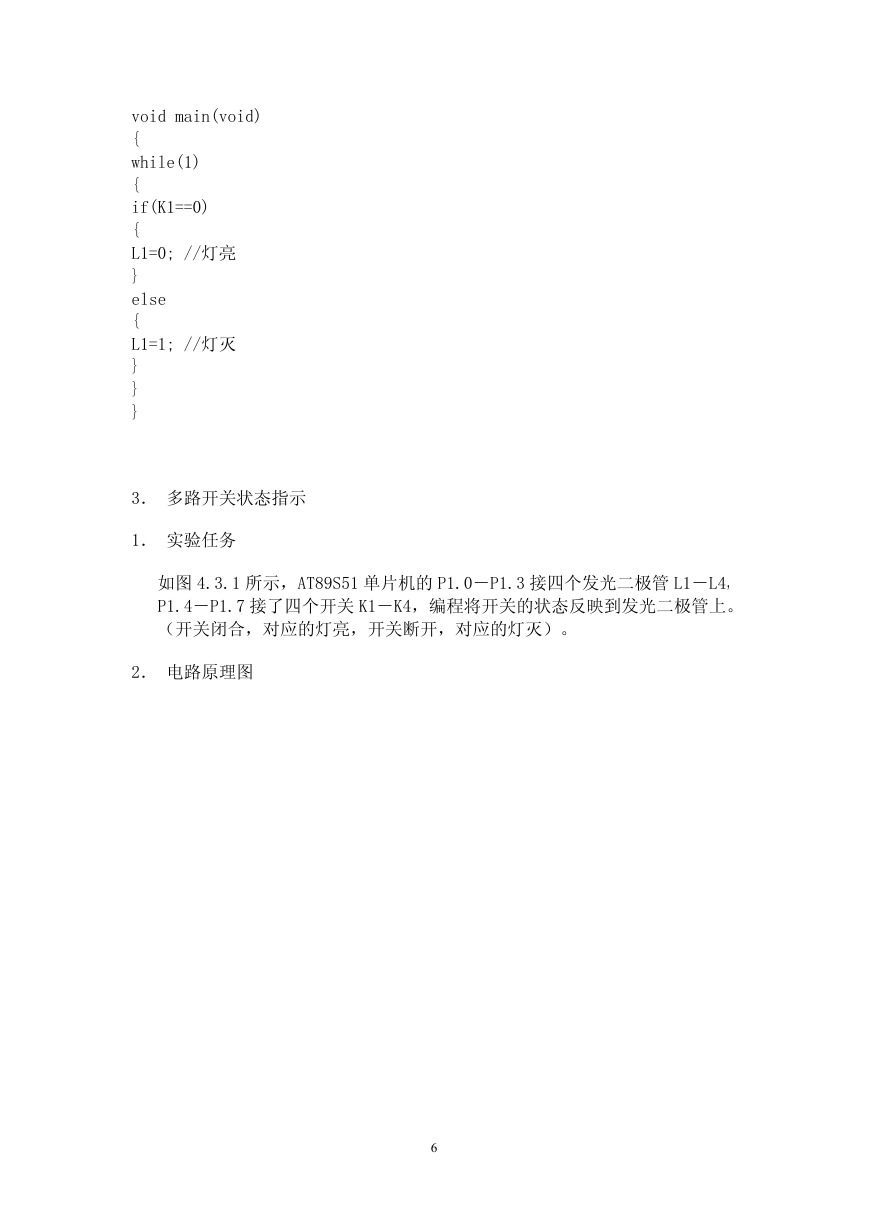

void main(void) { while(1) { if(K1==0) { L1=0; //灯亮 } else { L1=1; //灯灭 } } } 3．多路开关状态指示 1．实验任务如图 4.3.1 所示，AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4， P1.4－P1.7 接了四个开关 K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。 2．电路原理图 6

3．系统板上硬件连线图 4.3.1 （1．把“单片机系统”区域中的 P1.0－P1.3 用导线连接到“八路发光二极管指示模块”区域中的 L1－L4 端口上；（2．把“单片机系统”区域中的 P1.4－P1.7 用导线连接到“四路拨动开关”区域中的 K1－K4 端口上； 4．程序设计内容（1．开关状态检测对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用 JB 或 JNB 示，可以采用 MOV 状态来指示。 P1.X，REL 指令来完成；也可以一次性检测四路开关状态，然后让其指 A，P1 指令一次把 P1 端口的状态全部读入，然后取高 4 位的 P1.X，REL 7

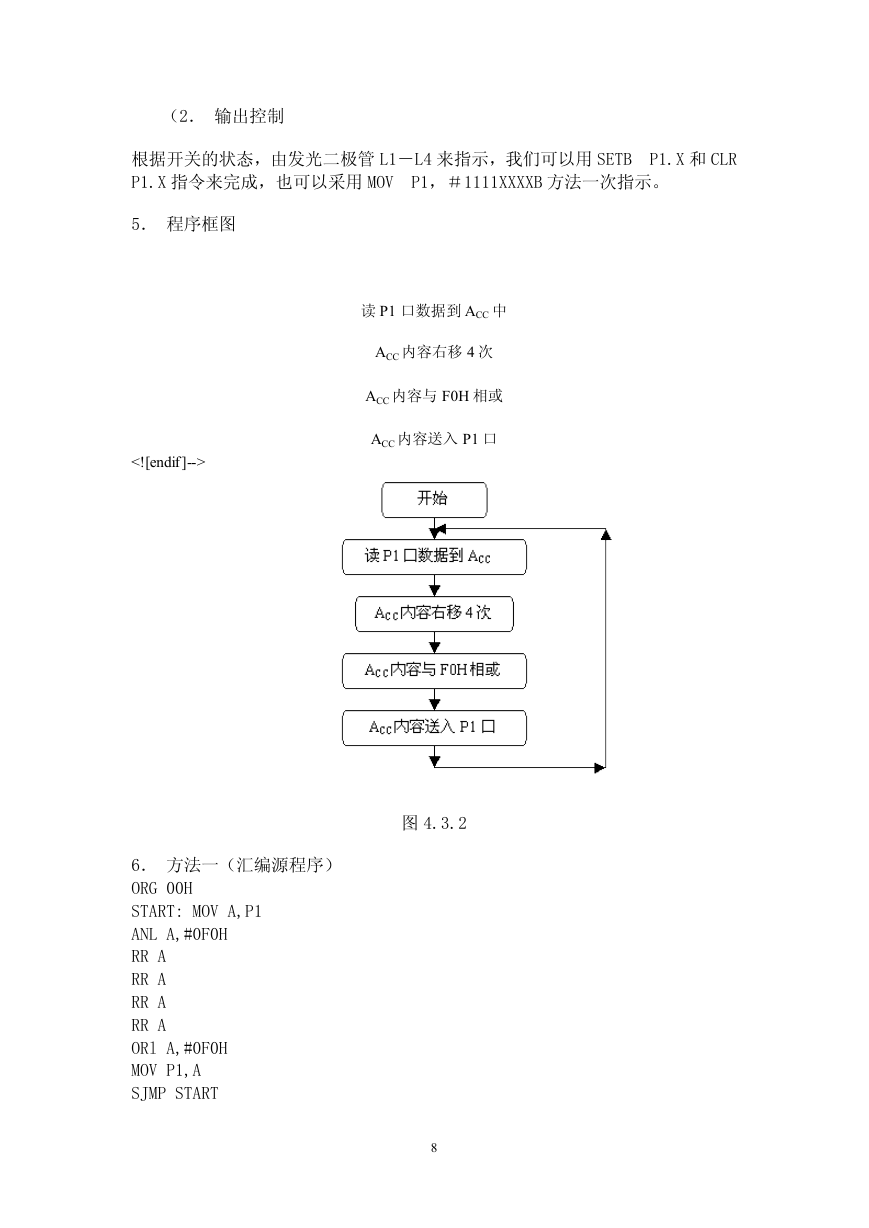

（2．输出控制根据开关的状态，由发光二极管 L1－L4 来指示，我们可以用 SETB P1.X 指令来完成，也可以采用 MOV P1，＃1111XXXXB 方法一次指示。 P1.X 和 CLR 5．程序框图读 P1 口数据到 ACC 中 ACC 内容右移 4 次 ACC 内容与 F0H 相或 ACC 内容送入 P1 口 6．方法一（汇编源程序） ORG 00H START: MOV A,P1 ANL A,#0F0H RR A RR A RR A RR A ORl A,#0F0H MOV P1,A SJMP START 图 4.3.2 8
