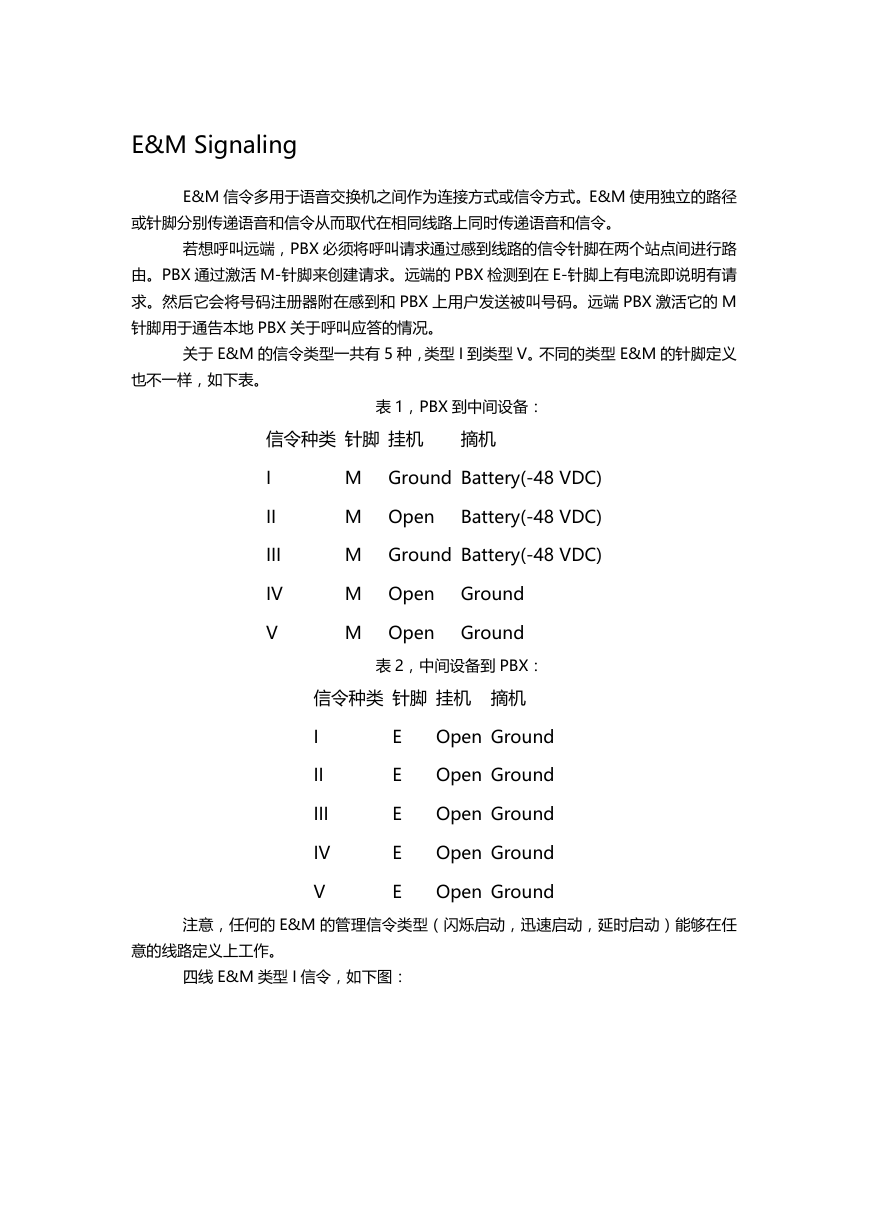

E&M Signaling E&M 信令多用于语音交换机之间作为连接方式或信令方式。E&M 使用独立的路径 或针脚分别传递语音和信令从而取代在相同线路上同时传递语音和信令。 若想呼叫远端，PBX 必须将呼叫请求通过感到线路的信令针脚在两个站点间进行路 由。PBX 通过激活 M-针脚来创建请求。远端的 PBX 检测到在 E-针脚上有电流即说明有请 求。然后它会将号码注册器附在感到和 PBX 上用户发送被叫号码。远端 PBX 激活它的 M 针脚用于通告本地 PBX 关于呼叫应答的情况。 关于 E&M 的信令类型一共有 5 种，类型 I 到类型 V。不同的类型 E&M 的针脚定义 也不一样，如下表。 表 1，PBX 到中间设备： 信令种类 针脚 挂机 摘机 I II III IV V M Ground Battery(-48 VDC) M Open Battery(-48 VDC) M Ground Battery(-48 VDC) M Open Ground M Open Ground 表 2，中间设备到 PBX： 信令种类 针脚 挂机 摘机 I II III IV V E E E E E Open Ground Open Ground Open Ground Open Ground Open Ground 注意，任何的 E&M 的管理信令类型（闪烁启动，迅速启动，延时启动）能够在任 意的线路定义上工作。 四线 E&M 类型 I 信令，如下图： 

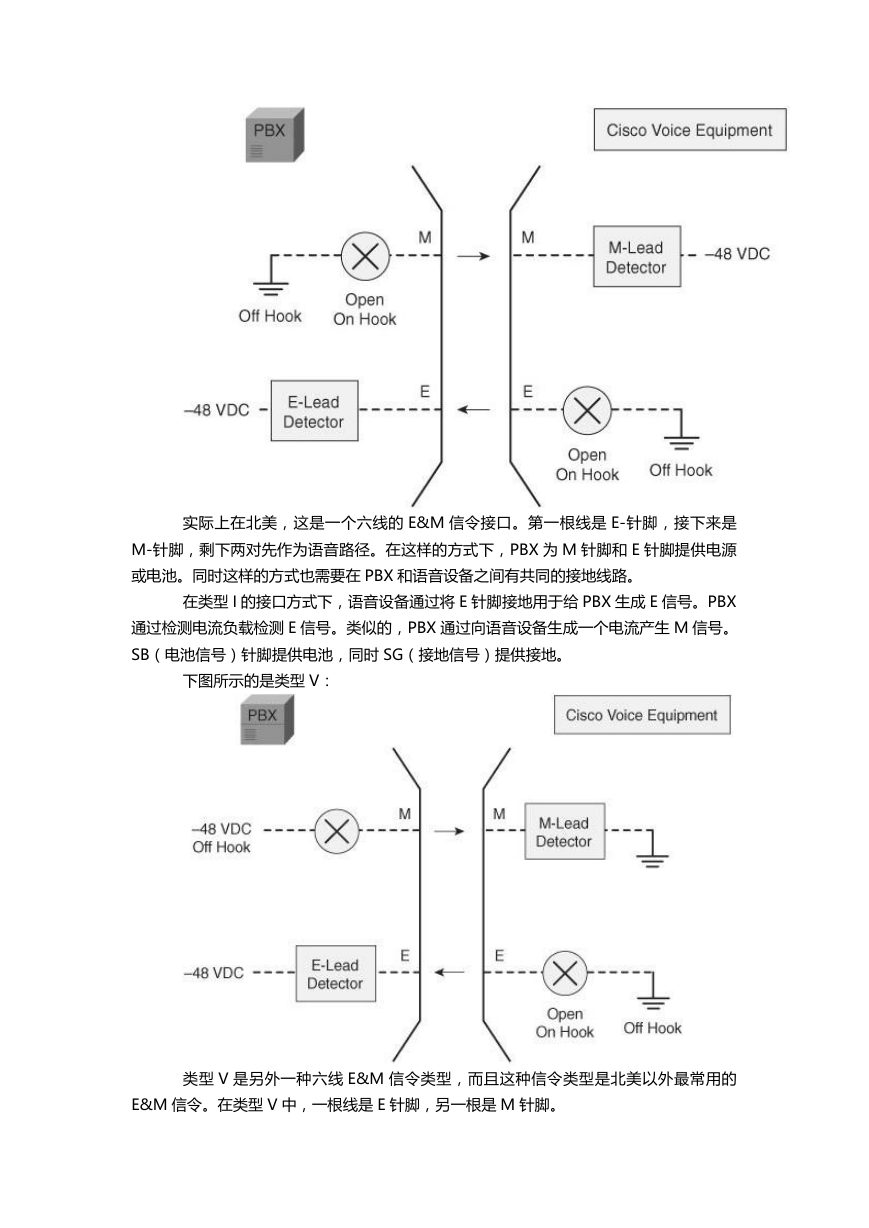

实际上在北美，这是一个六线的 E&M 信令接口。第一根线是 E-针脚，接下来是 M-针脚，剩下两对先作为语音路径。在这样的方式下，PBX 为 M 针脚和 E 针脚提供电源 或电池。同时这样的方式也需要在 PBX 和语音设备之间有共同的接地线路。 在类型 I 的接口方式下，语音设备通过将 E 针脚接地用于给 PBX 生成 E 信号。PBX 通过检测电流负载检测 E 信号。类似的，PBX 通过向语音设备生成一个电流产生 M 信号。 SB（电池信号）针脚提供电池，同时 SG（接地信号）提供接地。 下图所示的是类型 V： 类型 V 是另外一种六线 E&M 信令类型，而且这种信令类型是北美以外最常用的 E&M 信令。在类型 V 中，一根线是 E 针脚，另一根是 M 针脚。 

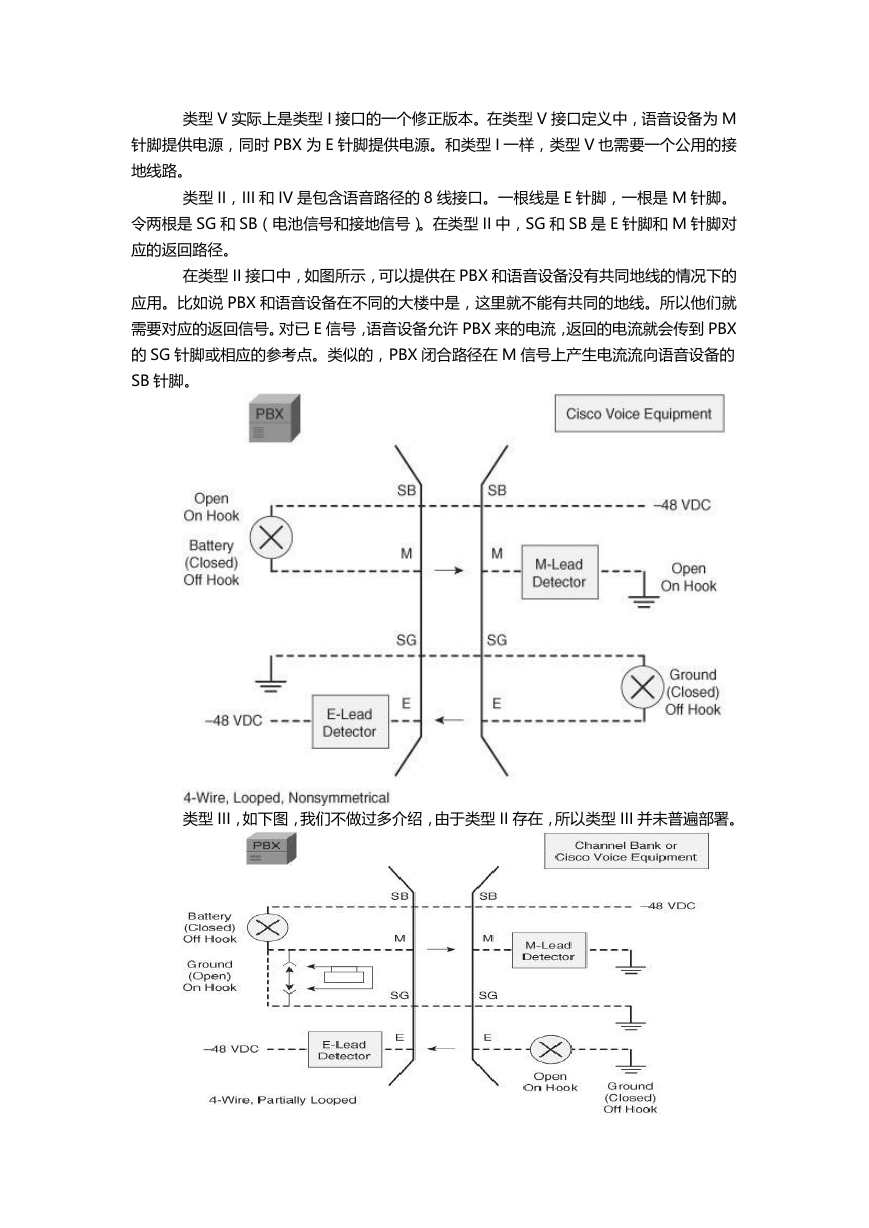

类型 V 实际上是类型 I 接口的一个修正版本。在类型 V 接口定义中，语音设备为 M 针脚提供电源，同时 PBX 为 E 针脚提供电源。和类型 I 一样，类型 V 也需要一个公用的接 地线路。 类型 II，III 和 IV 是包含语音路径的 8 线接口。一根线是 E 针脚，一根是 M 针脚。 令两根是 SG 和 SB（电池信号和接地信号）。在类型 II 中，SG 和 SB 是 E 针脚和 M 针脚对 应的返回路径。 在类型 II 接口中，如图所示，可以提供在 PBX 和语音设备没有共同地线的情况下的 应用。比如说 PBX 和语音设备在不同的大楼中是，这里就不能有共同的地线。所以他们就 需要对应的返回信号。对已 E 信号，语音设备允许 PBX 来的电流，返回的电流就会传到 PBX 的 SG 针脚或相应的参考点。类似的，PBX 闭合路径在 M 信号上产生电流流向语音设备的 SB 针脚。 类型 III，如下图，我们不做过多介绍，由于类型 II 存在，所以类型 III 并未普遍部署。 

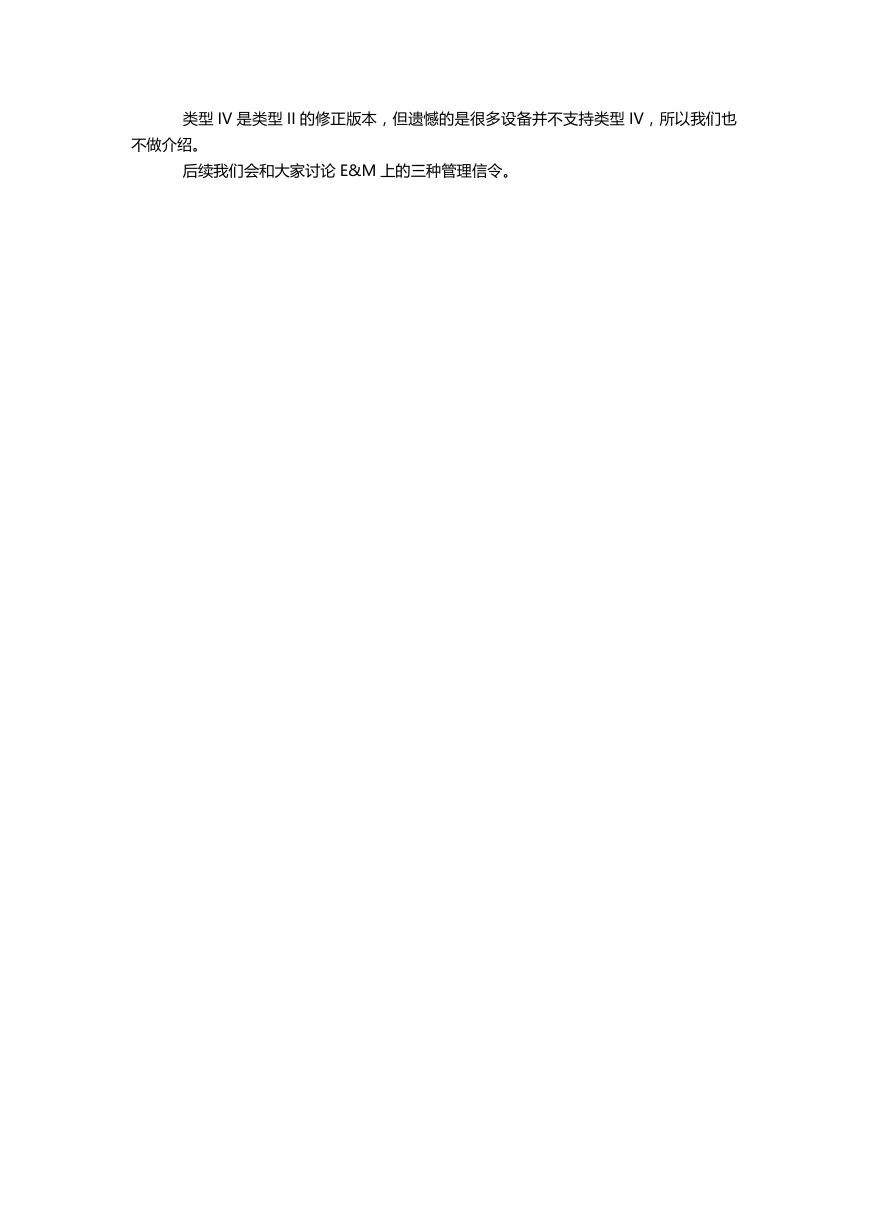

类型 IV 是类型 II 的修正版本，但遗憾的是很多设备并不支持类型 IV，所以我们也 不做介绍。 后续我们会和大家讨论 E&M 上的三种管理信令。
