    MKFLO-2000F 中文版 超 声 波 流 量 计 说 明 书

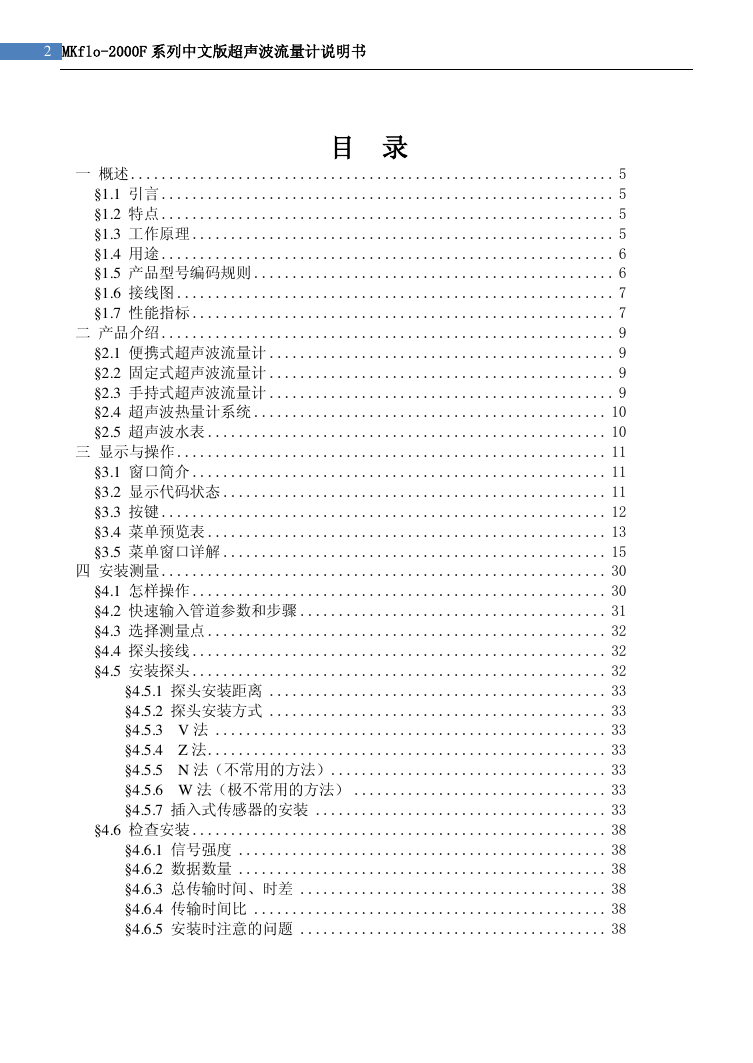

    2 MKflo-2000F 系列中文版超声波流量计说明书 目 录 一 概述 ............................................................... 5 §1.1 引言 ........................................................... 5 §1.2 特点 ........................................................... 5 §1.3 工作原理 ....................................................... 5 §1.4 用途 ........................................................... 6 §1.5 产品型号编码规则 ............................................... 6 §1.6 接线图 ......................................................... 7 §1.7 性能指标 ....................................................... 7 二 产品介绍 ........................................................... 9 §2.1 便携式超声波流量计 ............................................. 9 §2.2 固定式超声波流量计 ............................................. 9 §2.3 手持式超声波流量计 ............................................. 9 §2.4 超声波热量计系统 .............................................. 10 §2.5 超声波水表 .................................................... 10 三 显示与操作 ........................................................ 11 §3.1 窗口简介 ...................................................... 11 §3.2 显示代码状态 .................................................. 11 §3.3 按键 .......................................................... 12 §3.4 菜单预览表 .................................................... 13 §3.5 菜单窗口详解 .................................................. 15 四 安装测量 .......................................................... 30 §4.1 怎样操作 ...................................................... 30 §4.2 快速输入管道参数和步骤 ........................................ 31 §4.3 选择测量点 .................................................... 32 §4.4 探头接线 ...................................................... 32 §4.5 安装探头 ...................................................... 32 §4.5.1 探头安装距离 ............................................ 33 §4.5.2 探头安装方式 ............................................ 33 §4.5.3 V 法 ................................................... 33 §4.5.4 Z 法 .................................................... 33 §4.5.5 N 法（不常用的方法） .................................... 33 §4.5.6 W 法（极不常用的方法） ................................. 33 §4.5.7 插入式传感器的安装 ...................................... 33 §4.6 检查安装 ...................................................... 38 §4.6.1 信号强度 ................................................ 38 §4.6.2 数据数量 ................................................ 38 §4.6.3 总传输时间、时差 ........................................ 38 §4.6.4 传输时间比 .............................................. 38 §4.6.5 安装时注意的问题 ........................................ 38

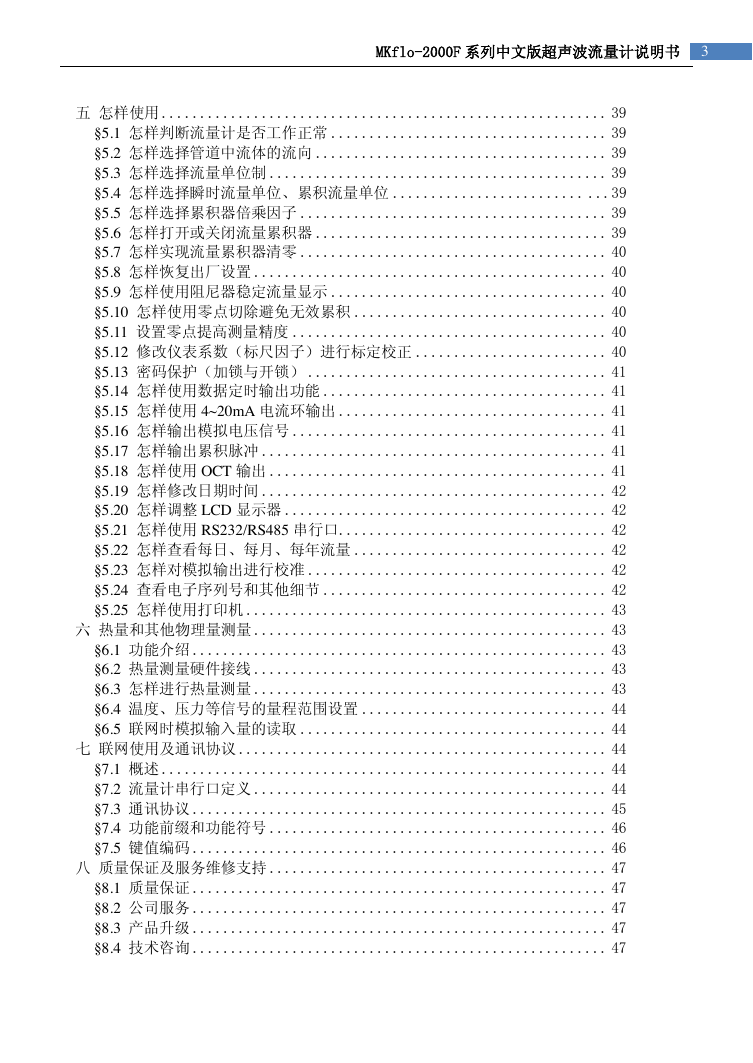

    MKflo-2000F 系列中文版超声波流量计说明书 3 五 怎样使用 .......................................................... 39 §5.1 怎样判断流量计是否工作正常 .................................... 39 §5.2 怎样选择管道中流体的流向 ...................................... 39 §5.3 怎样选择流量单位制 ............................................ 39 §5.4 怎样选择瞬时流量单位、累积流量单位 ......................... ...39 §5.5 怎样选择累积器倍乘因子 ........................................ 39 §5.6 怎样打开或关闭流量累积器 ...................................... 39 §5.7 怎样实现流量累积器清零 ........................................ 40 §5.8 怎样恢复出厂设置 .............................................. 40 §5.9 怎样使用阻尼器稳定流量显示 .................................... 40 §5.10 怎样使用零点切除避免无效累积 ................................. 40 §5.11 设置零点提高测量精度 ......................................... 40 §5.12 修改仪表系数（标尺因子）进行标定校正 ......................... 40 §5.13 密码保护（加锁与开锁） ....................................... 41 §5.14 怎样使用数据定时输出功能 ..................................... 41 §5.15 怎样使用 4~20mA 电流环输出 ................................... 41 §5.16 怎样输出模拟电压信号 ......................................... 41 §5.17 怎样输出累积脉冲 ............................................. 41 §5.18 怎样使用 OCT 输出 ............................................ 41 §5.19 怎样修改日期时间 ............................................. 42 §5.20 怎样调整 LCD 显示器 .......................................... 42 §5.21 怎样使用 RS232/RS485 串行口 ................................... 42 §5.22 怎样查看每日、每月、每年流量 ................................. 42 §5.23 怎样对模拟输出进行校准 ....................................... 42 §5.24 查看电子序列号和其他细节 ..................................... 42 §5.25 怎样使用打印机 ............................................... 43 六 热量和其他物理量测量 .............................................. 43 §6.1 功能介绍 ...................................................... 43 §6.2 热量测量硬件接线 .............................................. 43 §6.3 怎样进行热量测量 .............................................. 43 §6.4 温度、压力等信号的量程范围设置 ................................ 44 §6.5 联网时模拟输入量的读取 ........................................ 44 七 联网使用及通讯协议 ................................................ 44 §7.1 概述 .......................................................... 44 §7.2 流量计串行口定义 .............................................. 44 §7.3 通讯协议 ...................................................... 45 §7.4 功能前缀和功能符号 ............................................ 46 §7.5 键值编码 ...................................................... 46 八 质量保证及服务维修支持 ............................................ 47 §8.1 质量保证 ...................................................... 47 §8.2 公司服务 ...................................................... 47 §8.3 产品升级 ...................................................... 47 §8.4 技术咨询 ...................................................... 47

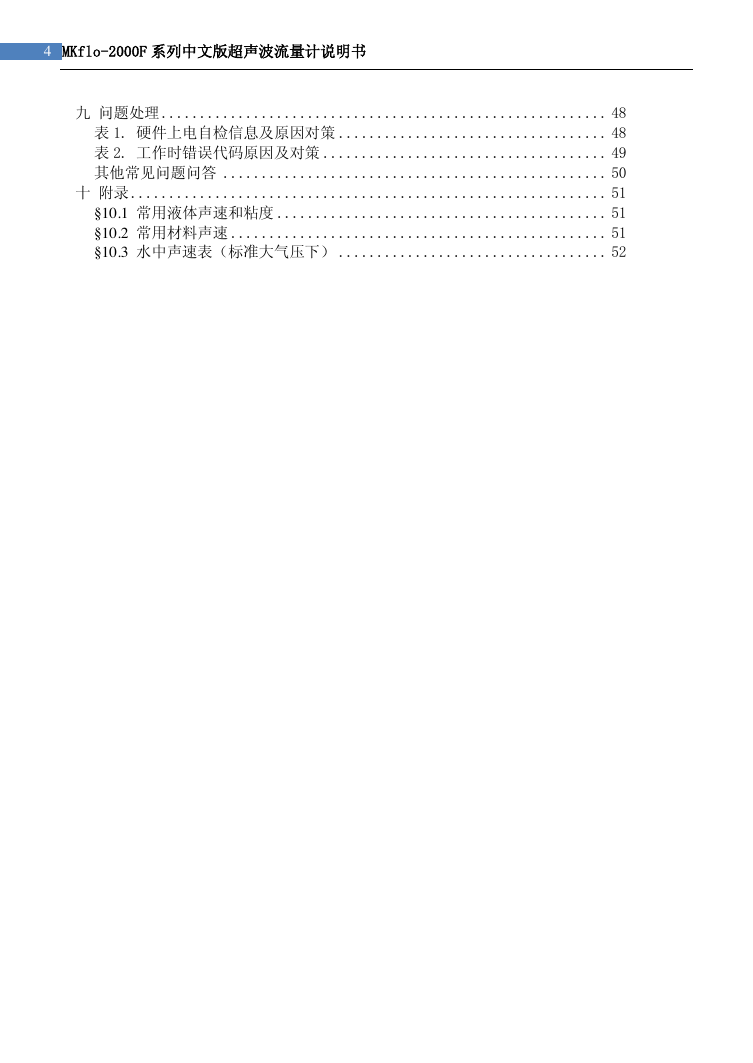

    4 MKflo-2000F 系列中文版超声波流量计说明书 九 问题处理 .......................................................... 48 表 1. 硬件上电自检信息及原因对策 ................................... 48 表 2. 工作时错误代码原因及对策 ..................................... 49 其他常见问题问答 .................................................. 50 十 附录 .............................................................. 51 §10.1 常用液体声速和粘度 ........................................... 51 §10.2 常用材料声速 ................................................. 51 §10.3 水中声速表（标准大气压下） ................................... 52

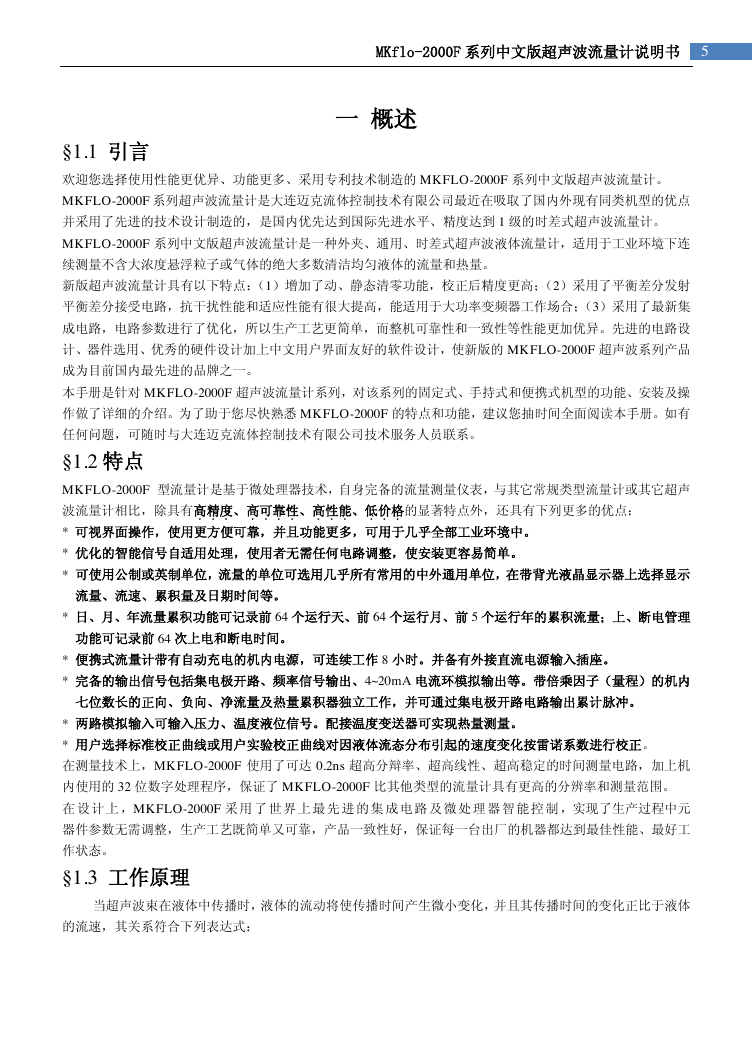

    MKflo-2000F 系列中文版超声波流量计说明书 5 一 概述 §1.1 引言 欢迎您选择使用性能更优异、功能更多、采用专利技术制造的 MKFLO-2000F 系列中文版超声波流量计。 MKFLO-2000F 系列超声波流量计是大连迈克流体控制技术有限公司最近在吸取了国内外现有同类机型的优点 并采用了先进的技术设计制造的，是国内优先达到国际先进水平、精度达到 1 级的时差式超声波流量计。 MKFLO-2000F 系列中文版超声波流量计是一种外夹、通用、时差式超声波液体流量计，适用于工业环境下连 续测量不含大浓度悬浮粒子或气体的绝大多数清洁均匀液体的流量和热量。 新版超声波流量计具有以下特点：（1）增加了动、静态清零功能，校正后精度更高；（2）采用了平衡差分发射 平衡差分接受电路，抗干扰性能和适应性能有很大提高，能适用于大功率变频器工作场合；（3）采用了最新集 成电路，电路参数进行了优化，所以生产工艺更简单，而整机可靠性和一致性等性能更加优异。先进的电路设 计、器件选用、优秀的硬件设计加上中文用户界面友好的软件设计，使新版的 MKFLO-2000F 超声波系列产品 成为目前国内最先进的品牌之一。 本手册是针对 MKFLO-2000F 超声波流量计系列，对该系列的固定式、手持式和便携式机型的功能、安装及操 作做了详细的介绍。为了助于您尽快熟悉 MKFLO-2000F 的特点和功能，建议您抽时间全面阅读本手册。如有 任何问题，可随时与大连迈克流体控制技术有限公司技术服务人员联系。 §1.2 特点 MKFLO-2000F 型流量计是基于微处理器技术，自身完备的流量测量仪表，与其它常规类型流量计或其它超声 波流量计相比，除具有高精度．．．、高可靠性．．．．、高性能．．．、低价格．．．的显著特点外，还具有下列更多的优点： * 可视界面操作，使用更方便可靠，并且功能更多，可用于几乎全部工业环境中。 * 优化的智能信号自适用处理，使用者无需任何电路调整，使安装更容易简单。 * 可使用公制或英制单位，流量的单位可选用几乎所有常用的中外通用单位，在带背光液晶显示器上选择显示 流量、流速、累积量及日期时间等。 * 日、月、年流量累积功能可记录前 64 个运行天、前 64 个运行月、前 5 个运行年的累积流量；上、断电管理 功能可记录前 64 次上电和断电时间。 * 便携式流量计带有自动充电的机内电源，可连续工作 8 小时。并备有外接直流电源输入插座。 * 完备的输出信号包括集电极开路、频率信号输出、4~20mA 电流环模拟输出等。带倍乘因子（量程）的机内 七位数长的正向、负向、净流量及热量累积器独立工作，并可通过集电极开路电路输出累计脉冲。 * 两路模拟输入可输入压力、温度液位信号。配接温度变送器可实现热量测量。 * 用户选择标准校正曲线或用户实验校正曲线对因液体流态分布引起的速度变化按雷诺系数进行校正。 在测量技术上，MKFLO-2000F 使用了可达 0.2ns 超高分辩率、超高线性、超高稳定的时间测量电路，加上机 内使用的 32 位数字处理程序，保证了 MKFLO-2000F 比其他类型的流量计具有更高的分辨率和测量范围。 在 设 计 上 ，MKFLO-2000F 采 用 了 世 界 上 最 先 进 的 集 成 电 路 及 微 处 理 器 智 能 控 制 ，实现了生产过程中元 器件参数无需调整，生产工艺既简单又可靠，产品一致性好，保证每一台出厂的机器都达到最佳性能、最好工 作状态。 §1.3 工作原理 当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体 的流速，其关系符合下列表达式：

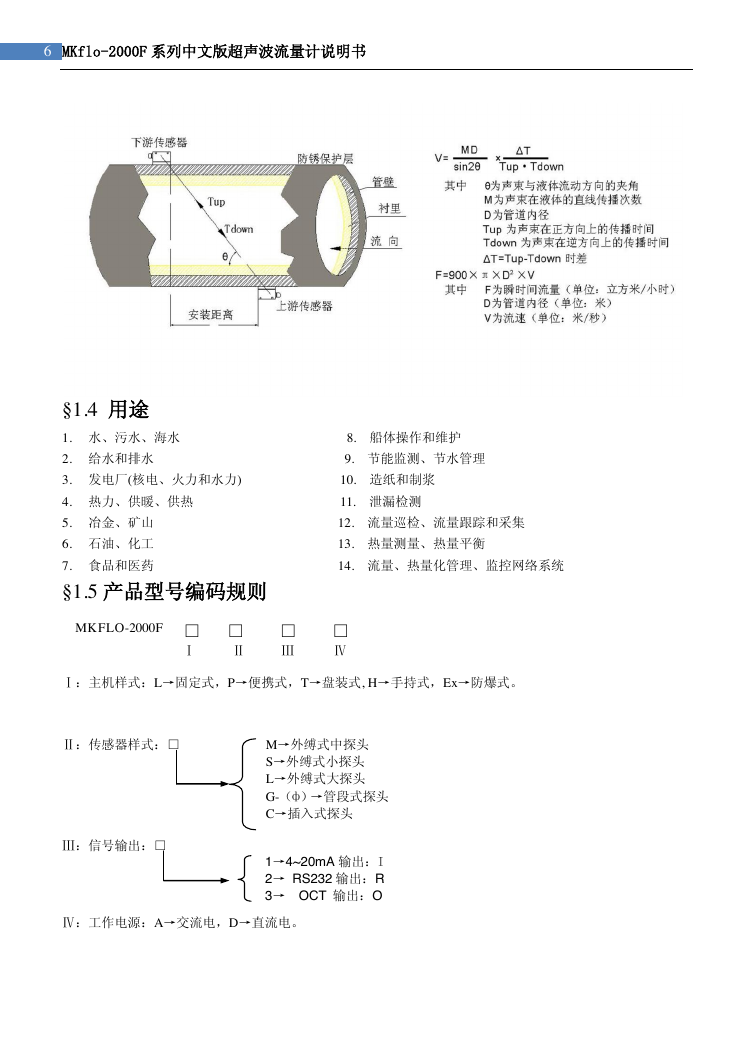

    6 MKflo-2000F 系列中文版超声波流量计说明书 §1.4 用途 1. 水、污水、海水 2. 给水和排水 3. 发电厂(核电、火力和水力) 4. 热力、供暖、供热 5. 冶金、矿山 6. 石油、化工 8. 船体操作和维护 9. 节能监测、节水管理 10. 造纸和制浆 11. 泄漏检测 12. 流量巡检、流量跟踪和采集 13. 热量测量、热量平衡 14. 流量、热量化管理、监控网络系统 7. 食品和医药 §1.5 产品型号编码规则 MKFLO-2000F □ □ □ □ Ⅰ Ⅱ Ⅲ Ⅳ Ⅰ：主机样式：L→固定式，P→便携式，T→盘装式, H→手持式，Ex→防爆式。 Ⅱ：传感器样式：□ M→外缚式中探头 S→外缚式小探头 L→外缚式大探头 G-（ф）→管段式探头 C→插入式探头 Ⅲ：信号输出：□ Ⅳ：工作电源：A→交流电，D→直流电。 1→4~20mA 输出：I 2→ RS232 输出：R 3→ OCT 输出：O

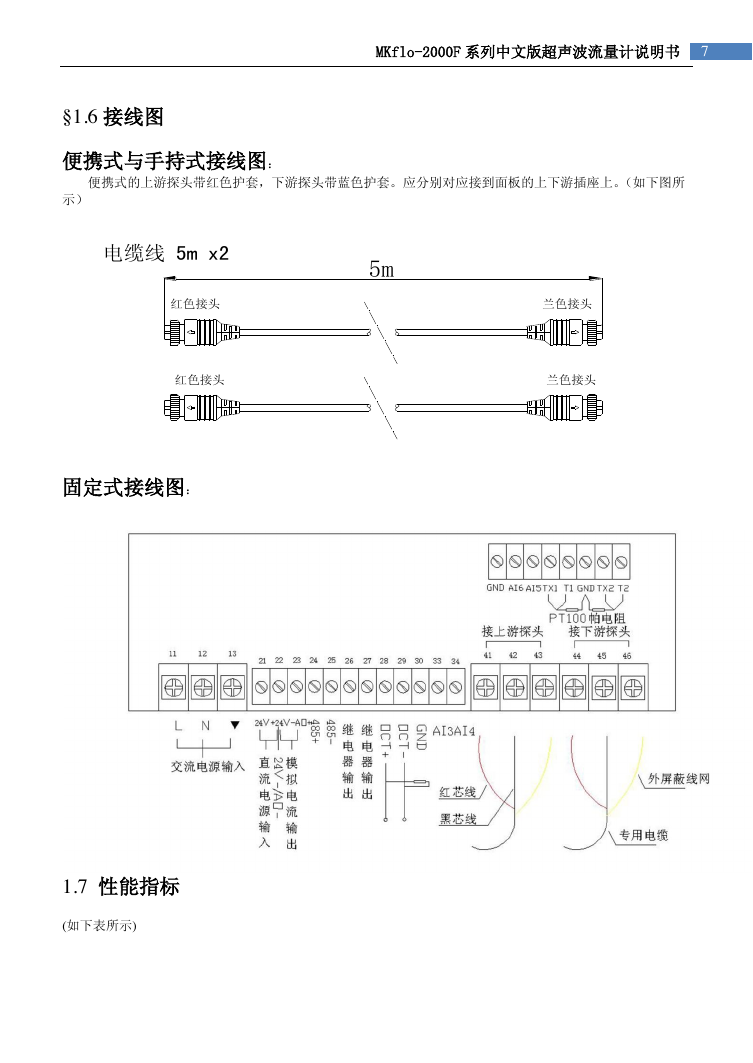

    MKflo-2000F 系列中文版超声波流量计说明书 7 §1.6 接线图 便携式与手持式接线图： 便携式的上游探头带红色护套，下游探头带蓝色护套。应分别对应接到面板的上下游插座上。（如下图所 示） 固定式接线图： 1.7 性能指标 (如下表所示) 5m5m电缆线 5m x2加长电缆线 5m x2（选配件）红色接头红色接头红色接头兰色接头红色接头兰色接头兰色接头兰色接头

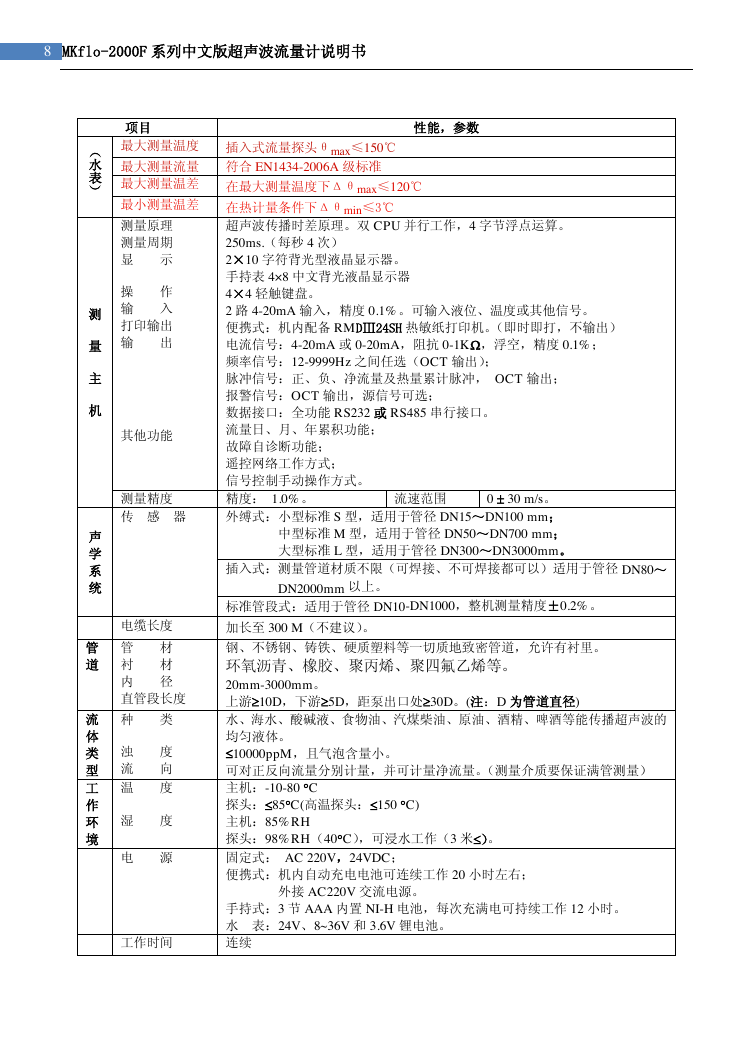

    8 MKflo-2000F 系列中文版超声波流量计说明书 项目 性能，参数 最大测量温度 插入式流量探头θmax≤150℃ 最大测量流量 符合 EN1434-2006A 级标准 最大测量温差 在最大测量温度下Δθmax≤120℃ 最小测量温差 在热计量条件下Δθmin≤3℃ 测量原理 测量周期 显 示 操 作 输 入 打印输出 输 出 其他功能 超声波传播时差原理。双 CPU 并行工作，4 字节浮点运算。 250ms.（每秒 4 次） 2×10 字符背光型液晶显示器。 手持表 4×8 中文背光液晶显示器 4×4 轻触键盘。 2 路 4-20mA 输入，精度 0.1%。可输入液位、温度或其他信号。 便携式：机内配备 RMDⅢ24SH 热敏纸打印机。（即时即打，不输出） 电流信号：4-20mA 或 0-20mA，阻抗 0-1K，浮空，精度 0.1%； 频率信号：12-9999Hz 之间任选（OCT 输出）； 脉冲信号：正、负、净流量及热量累计脉冲， OCT 输出； 报警信号：OCT 输出，源信号可选； 数据接口：全功能 RS232 或 RS485 串行接口。 流量日、月、年累积功能； 故障自诊断功能； 遥控网络工作方式； 信号控制手动操作方式。 精度： 1.0%。 0  30 m/s。 外缚式：小型标准 S 型，适用于管径 DN15～DN100 mm； 中型标准 M 型，适用于管径 DN50～DN700 mm； 大型标准 L 型，适用于管径 DN300～DN3000mm。 流速范围 （ 水 表 ） 测 量 主 机 声 学 系 统 管 道 流 体 类 型 工 作 环 境 测量精度 传 感 器 电缆长度 管 材 衬 材 内 径 直管段长度 种 类 浊 度 流 向 温 度 湿 度 电 源 工作时间 插入式：测量管道材质不限（可焊接、不可焊接都可以）适用于管径 DN80～ DN2000mm 以上。 标准管段式：适用于管径 DN10-DN1000，整机测量精度±0.2%。 加长至 300 M（不建议）。 钢、不锈钢、铸铁、硬质塑料等一切质地致密管道，允许有衬里。 环氧沥青、橡胶、聚丙烯、聚四氟乙烯等。 20mm-3000mm。 上游10D，下游5D，距泵出口处30D。(注：D 为管道直径) 水、海水、酸碱液、食物油、汽煤柴油、原油、酒精、啤酒等能传播超声波的 均匀液体。 10000ppM，且气泡含量小。 可对正反向流量分别计量，并可计量净流量。（测量介质要保证满管测量） 主机：-10-80 C 探头：85C(高温探头：150 C) 主机：85%RH 探头：98%RH（40C），可浸水工作（3 米）。 固定式： AC 220V，24VDC； 便携式：机内自动充电电池可连续工作 20 小时左右； 外接 AC220V 交流电源。 手持式：3 节 AAA 内置 NI-H 电池，每次充满电可持续工作 12 小时。 水 表：24V、8~36V 和 3.6V 锂电池。 连续
