全国重要地质遗迹调查项目标准 DD2017-03 地质遗迹调查空间数据库图层及属性文件格式标准中国地质环境监测院 2017 年 3 月

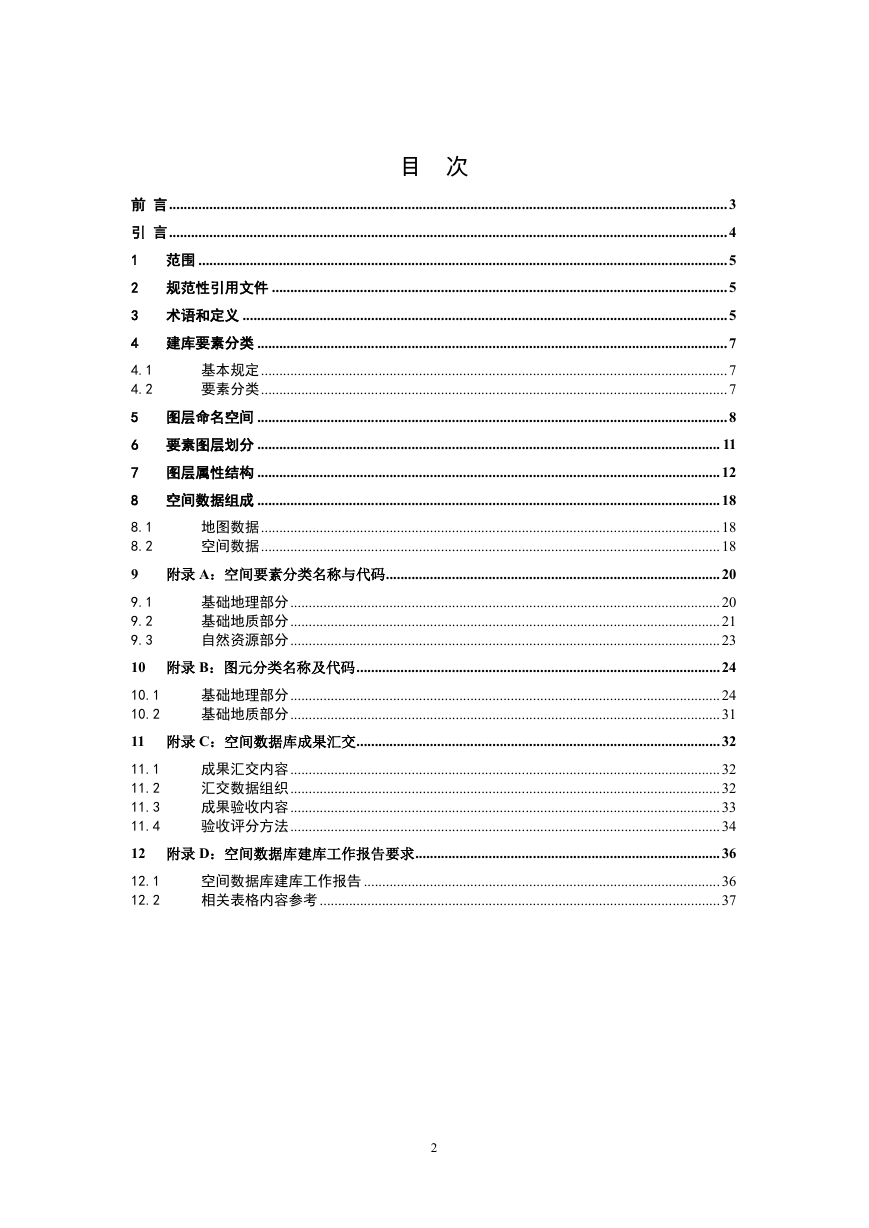

目次前言 ........................................................................................................................................................ 3 引言 ........................................................................................................................................................ 4 1 范围 ................................................................................................................................................ 5 2 规范性引用文件 ............................................................................................................................ 5 3 术语和定义 .................................................................................................................................... 5 4 建库要素分类 ................................................................................................................................ 7 基本规定 ............................................................................................................................... 7 4.1 4.2 要素分类 ............................................................................................................................... 7 5 图层命名空间 ................................................................................................................................ 8 6 要素图层划分 .............................................................................................................................. 11 7 图层属性结构 .............................................................................................................................. 12 8 空间数据组成 .............................................................................................................................. 18 地图数据 ............................................................................................................................. 18 8.1 8.2 空间数据 ............................................................................................................................. 18 9 附录 A：空间要素分类名称与代码 ........................................................................................... 20 基础地理部分 ..................................................................................................................... 20 9.1 9.2 基础地质部分 ..................................................................................................................... 21 9.3 自然资源部分 ..................................................................................................................... 23 10 附录 B：图元分类名称及代码 ................................................................................................... 24 10.1 基础地理部分 ..................................................................................................................... 24 10.2 基础地质部分 ..................................................................................................................... 31 11 附录 C：空间数据库成果汇交 ................................................................................................... 32 11.1 成果汇交内容 ..................................................................................................................... 32 汇交数据组织 ..................................................................................................................... 32 11.2 成果验收内容 ..................................................................................................................... 33 11.3 11.4 验收评分方法 ..................................................................................................................... 34 12 附录 D：空间数据库建库工作报告要求 ................................................................................... 36 空间数据库建库工作报告 ................................................................................................. 36 12.1 12.2 相关表格内容参考 ............................................................................................................. 37 2

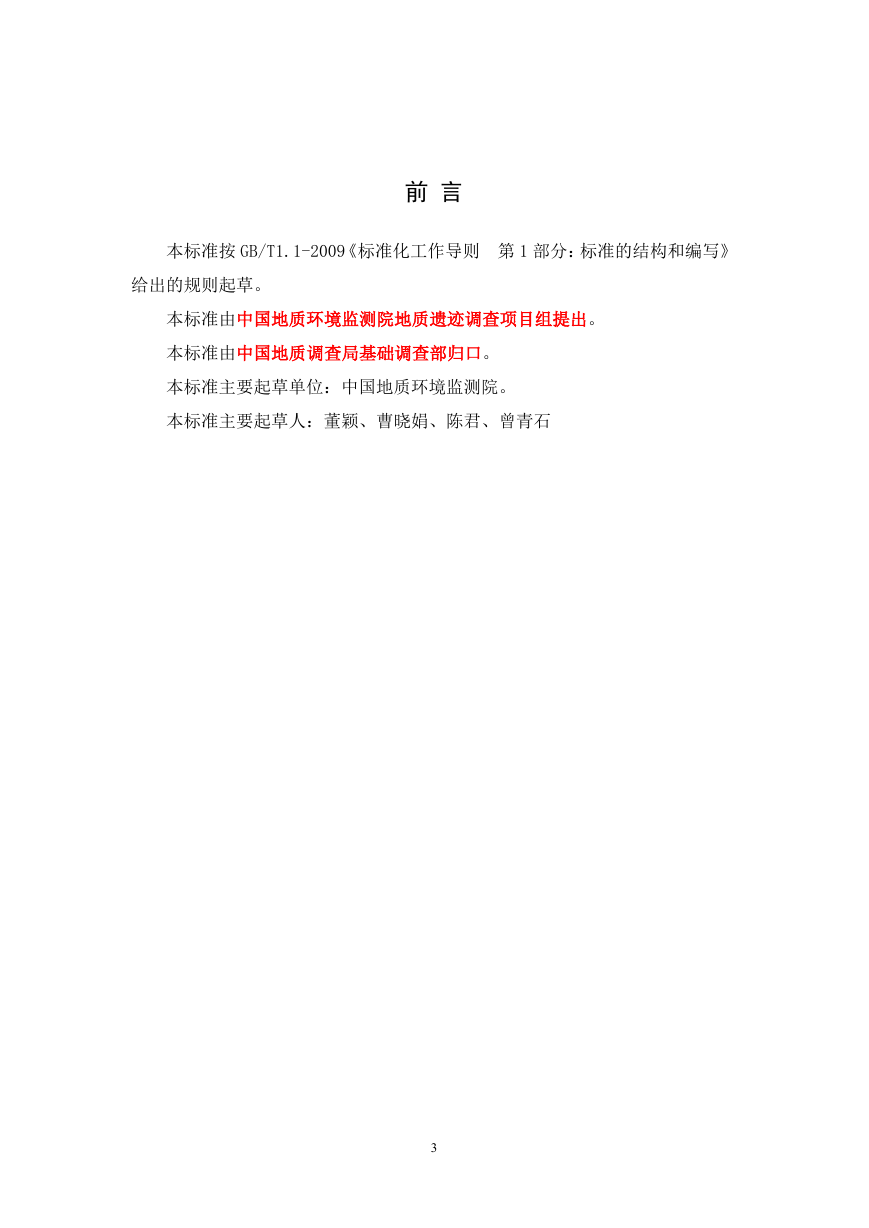

前言本标准按 GB/T1.1-2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。本标准由中国地质环境监测院地质遗迹调查项目组提出。本标准由中国地质调查局基础调查部归口。本标准主要起草单位：中国地质环境监测院。本标准主要起草人：董颖、曹晓娟、陈君、曾青石 3

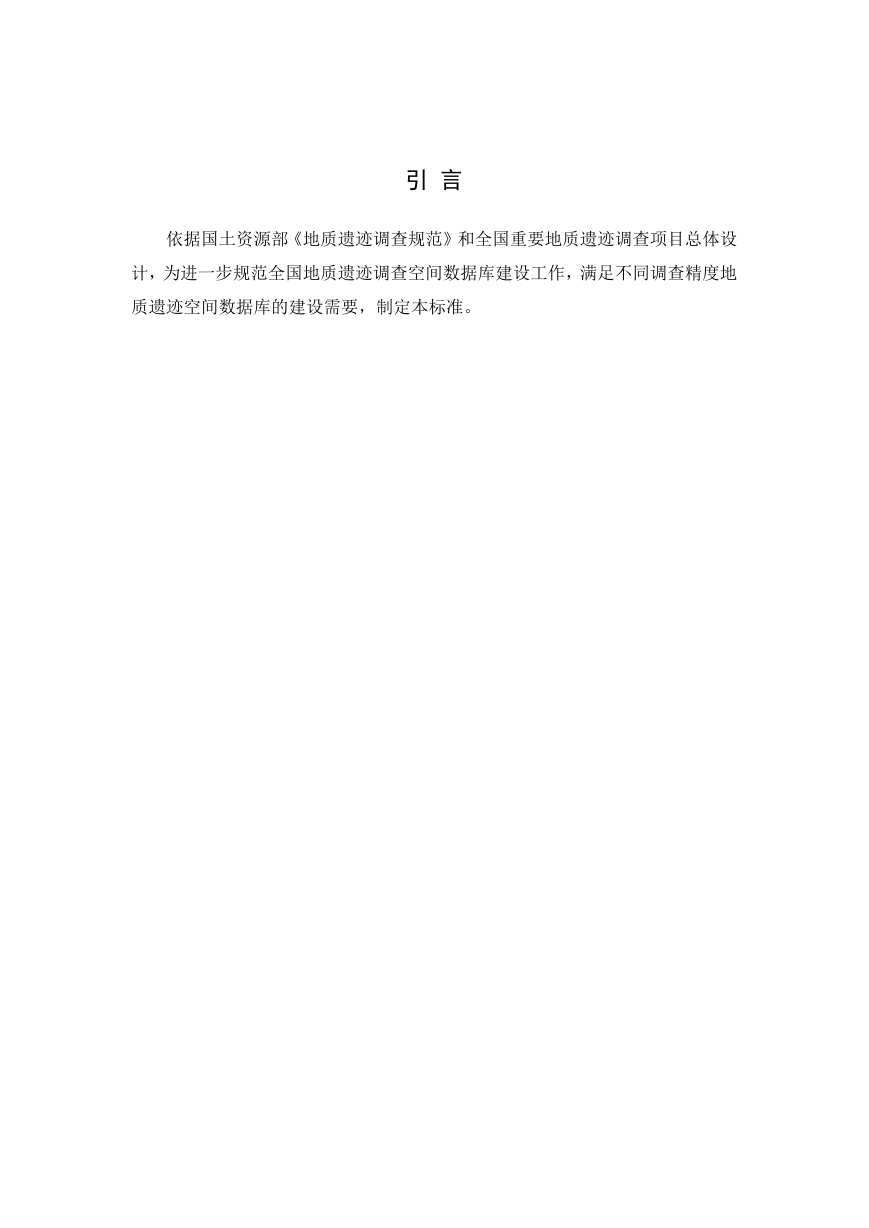

引言依据国土资源部《地质遗迹调查规范》和全国重要地质遗迹调查项目总体设计，为进一步规范全国地质遗迹调查空间数据库建设工作，满足不同调查精度地质遗迹空间数据库的建设需要，制定本标准。

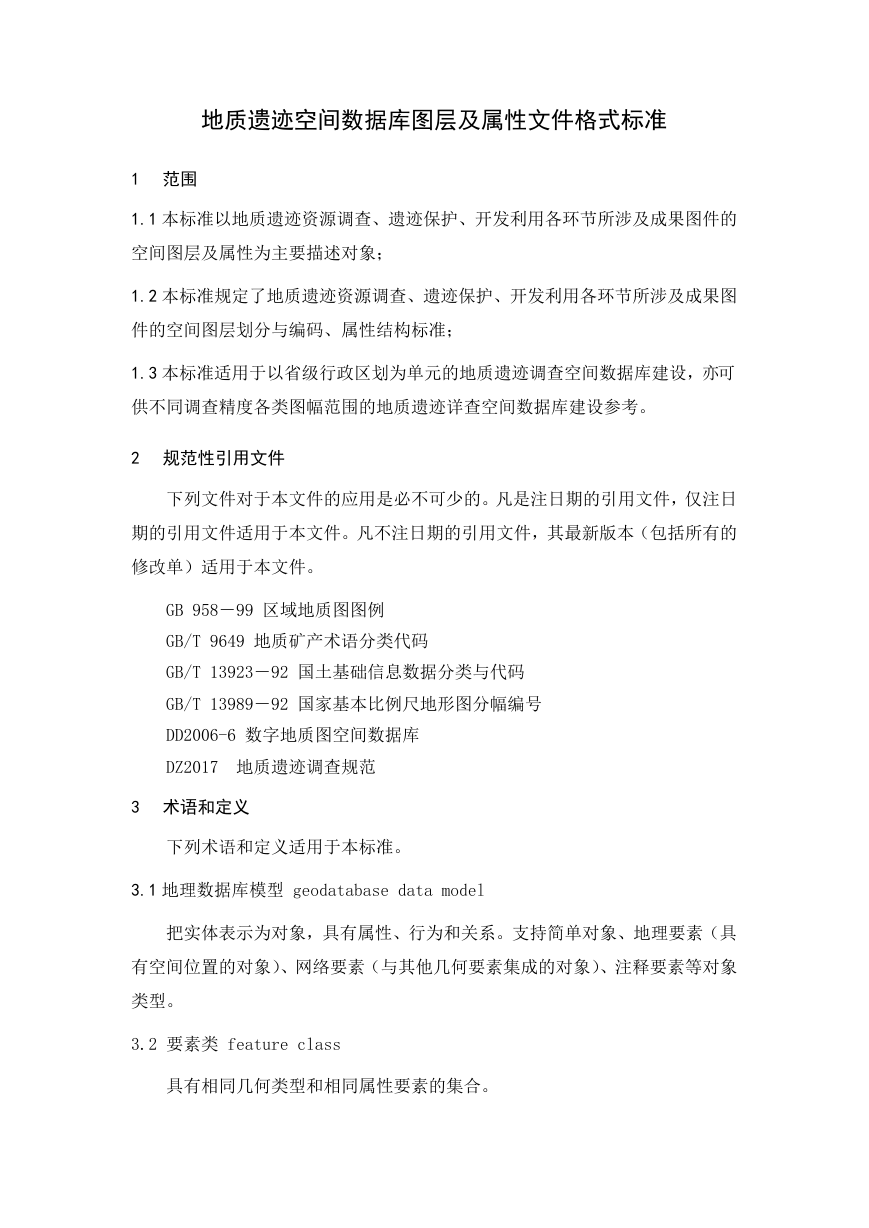

地质遗迹空间数据库图层及属性文件格式标准 1 范围 1.1 本标准以地质遗迹资源调查、遗迹保护、开发利用各环节所涉及成果图件的空间图层及属性为主要描述对象； 1.2 本标准规定了地质遗迹资源调查、遗迹保护、开发利用各环节所涉及成果图件的空间图层划分与编码、属性结构标准； 1.3 本标准适用于以省级行政区划为单元的地质遗迹调查空间数据库建设，亦可供不同调查精度各类图幅范围的地质遗迹详查空间数据库建设参考。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的引用文件适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 958－99 区域地质图图例 GB/T 9649 地质矿产术语分类代码 GB/T 13923－92 国土基础信息数据分类与代码 GB/T 13989－92 国家基本比例尺地形图分幅编号 DD2006-6 数字地质图空间数据库 DZ2017 地质遗迹调查规范 3 术语和定义下列术语和定义适用于本标准。 3.1 地理数据库模型 geodatabase data model 把实体表示为对象，具有属性、行为和关系。支持简单对象、地理要素（具有空间位置的对象）、网络要素（与其他几何要素集成的对象）、注释要素等对象类型。 3.2 要素类 feature class 具有相同几何类型和相同属性要素的集合。

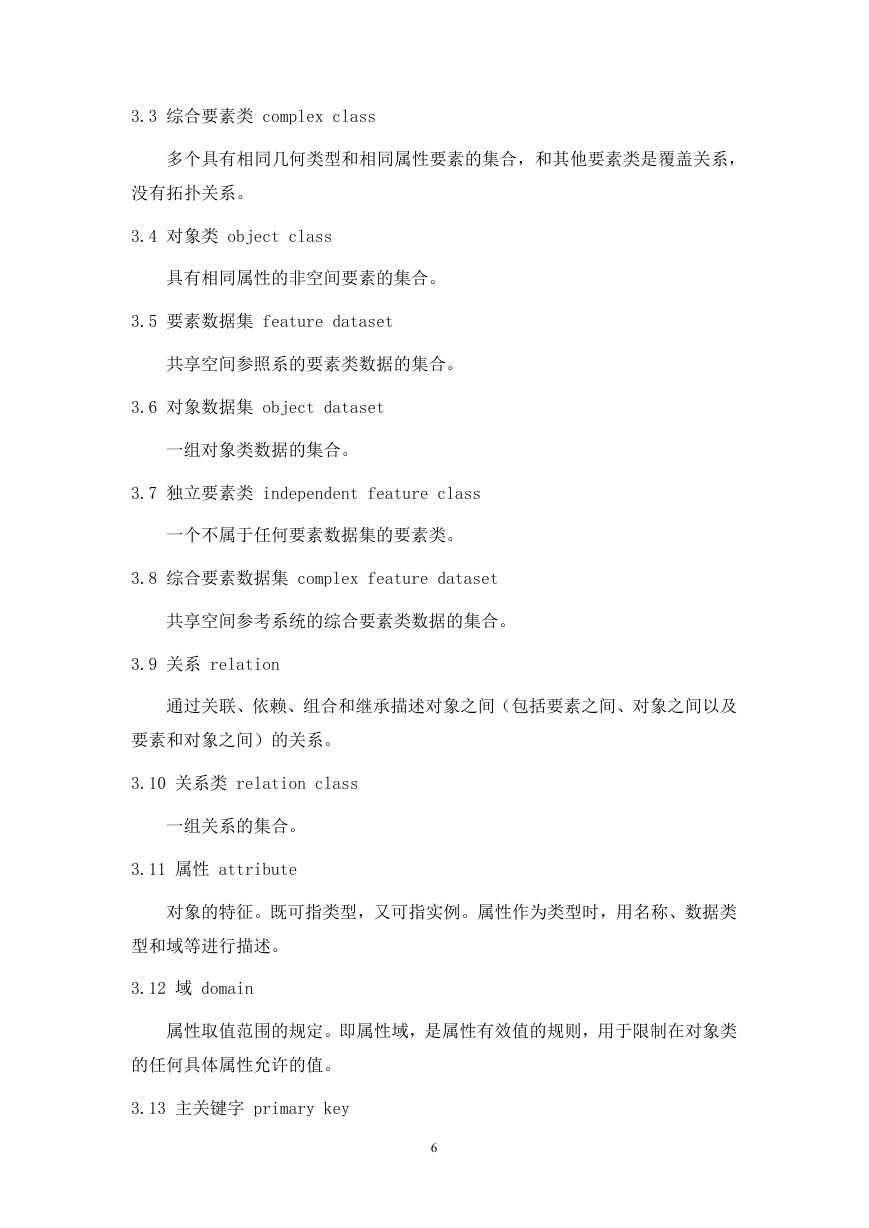

3.3 综合要素类 complex class 多个具有相同几何类型和相同属性要素的集合，和其他要素类是覆盖关系，没有拓扑关系。 3.4 对象类 object class 具有相同属性的非空间要素的集合。 3.5 要素数据集 feature dataset 共享空间参照系的要素类数据的集合。 3.6 对象数据集 object dataset 一组对象类数据的集合。 3.7 独立要素类 independent feature class 一个不属于任何要素数据集的要素类。 3.8 综合要素数据集 complex feature dataset 共享空间参考系统的综合要素类数据的集合。 3.9 关系 relation 通过关联、依赖、组合和继承描述对象之间（包括要素之间、对象之间以及要素和对象之间）的关系。 3.10 关系类 relation class 一组关系的集合。 3.11 属性 attribute 对象的特征。既可指类型，又可指实例。属性作为类型时，用名称、数据类型和域等进行描述。 3.12 域 domain 属性取值范围的规定。即属性域，是属性有效值的规则，用于限制在对象类的任何具体属性允许的值。 3.13 主关键字 primary key 6

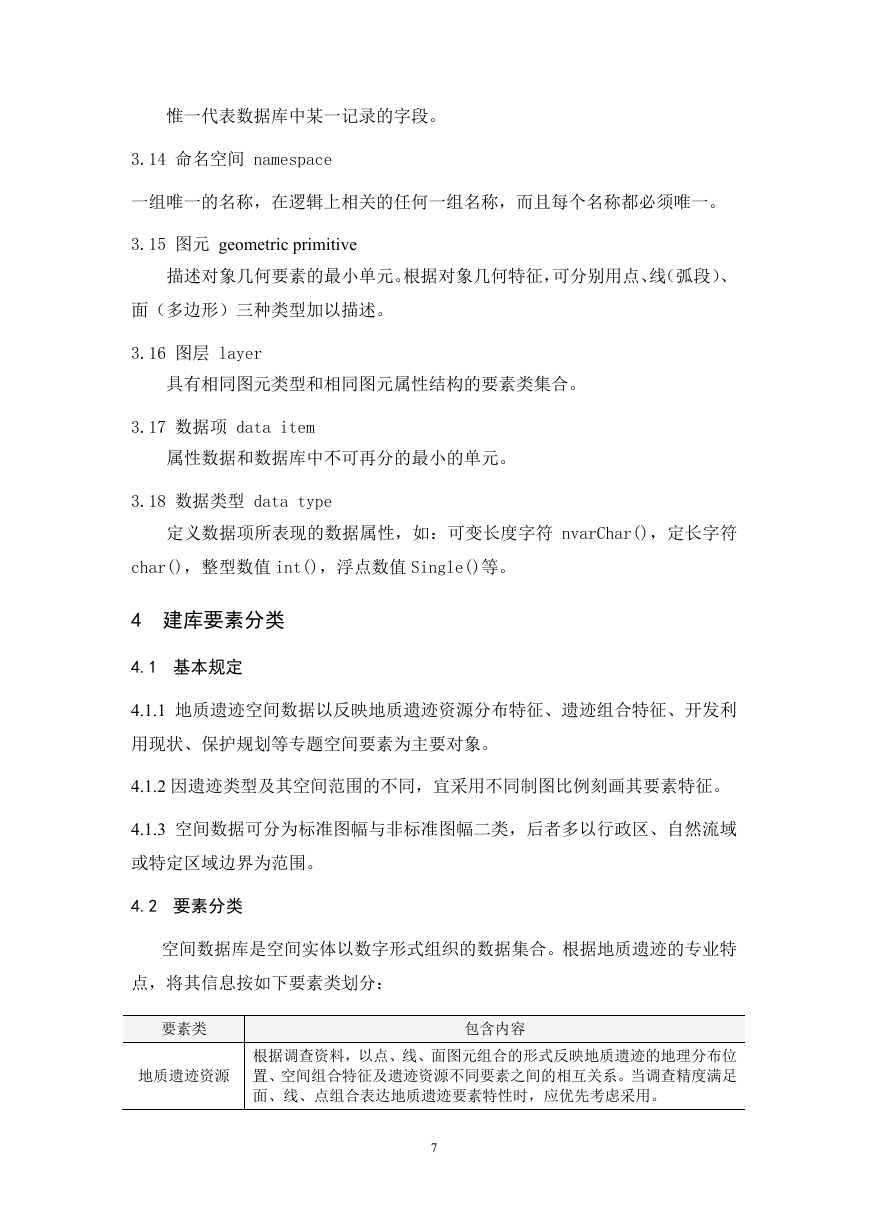

惟一代表数据库中某一记录的字段。 3.14 命名空间 namespace 一组唯一的名称，在逻辑上相关的任何一组名称，而且每个名称都必须唯一。 3.15 图元 geometric primitive 描述对象几何要素的最小单元。根据对象几何特征，可分别用点、线（弧段）、面（多边形）三种类型加以描述。 3.16 图层 layer 具有相同图元类型和相同图元属性结构的要素类集合。 3.17 数据项 data item 属性数据和数据库中不可再分的最小的单元。 3.18 数据类型 data type 定义数据项所表现的数据属性，如：可变长度字符 nvarChar()，定长字符 char()，整型数值 int()，浮点数值 Single()等。 4 建库要素分类 4.1 基本规定 4.1.1 地质遗迹空间数据以反映地质遗迹资源分布特征、遗迹组合特征、开发利用现状、保护规划等专题空间要素为主要对象。 4.1.2 因遗迹类型及其空间范围的不同，宜采用不同制图比例刻画其要素特征。 4.1.3 空间数据可分为标准图幅与非标准图幅二类，后者多以行政区、自然流域或特定区域边界为范围。 4.2 要素分类空间数据库是空间实体以数字形式组织的数据集合。根据地质遗迹的专业特点，将其信息按如下要素类划分：要素类地质遗迹资源包含内容根据调查资料，以点、线、面图元组合的形式反映地质遗迹的地理分布位置、空间组合特征及遗迹资源不同要素之间的相互关系。当调查精度满足面、线、点组合表达地质遗迹要素特性时，应优先考虑采用。 7

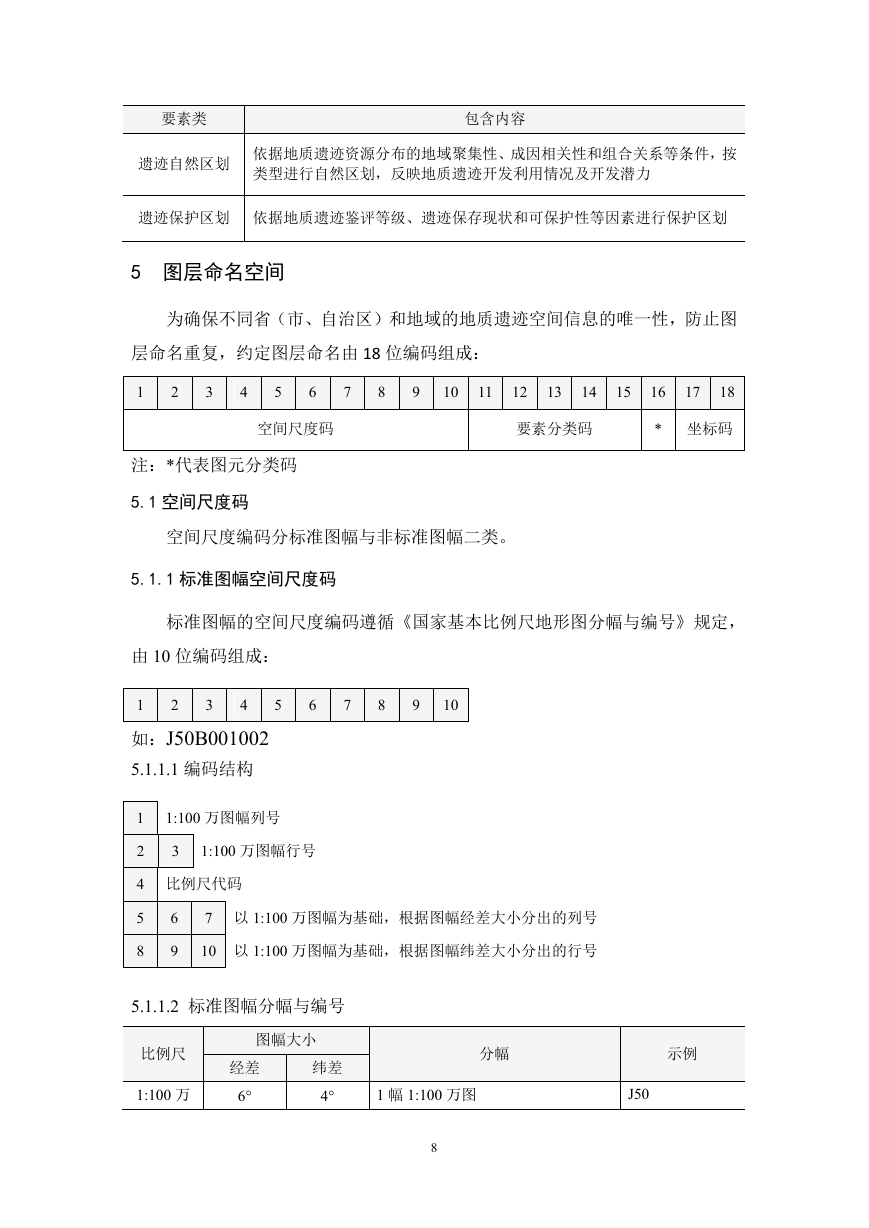

要素类包含内容遗迹自然区划依据地质遗迹资源分布的地域聚集性、成因相关性和组合关系等条件，按类型进行自然区划，反映地质遗迹开发利用情况及开发潜力遗迹保护区划依据地质遗迹鉴评等级、遗迹保存现状和可保护性等因素进行保护区划 5 图层命名空间为确保不同省（市、自治区）和地域的地质遗迹空间信息的唯一性，防止图层命名重复，约定图层命名由 18 位编码组成： 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 空间尺度码要素分类码 * 坐标码注：*代表图元分类码 5.1 空间尺度码空间尺度编码分标准图幅与非标准图幅二类。 5.1.1 标准图幅空间尺度码标准图幅的空间尺度编码遵循《国家基本比例尺地形图分幅与编号》规定，由 10 位编码组成： 4 5 6 7 8 9 10 3 2 1 如：J50B001002 5.1.1.1 编码结构 1 2 1:100 万图幅列号 3 1:100 万图幅行号 4 比例尺代码 7 以 1:100 万图幅为基础，根据图幅经差大小分出的列号 10 以 1:100 万图幅为基础，根据图幅纬差大小分出的行号 5 8 6 9 5.1.1.2 标准图幅分幅与编号比例尺 1:100 万图幅大小经差 6° 纬差 4° 分幅示例 1 幅 1:100 万图 J50 8
