Tektronix TDS2002C 数字存储示波器基本操作使用说明
一、示波器前面板主要按钮功能说明:
二、示波器显示屏中显示各参数含义说明:
三、示波器基本(常用)操作说明:
Utility(辅助功能) ► Language(语言)选项,即可选择一种语言。
四、示波器部分测量显示参数的定义

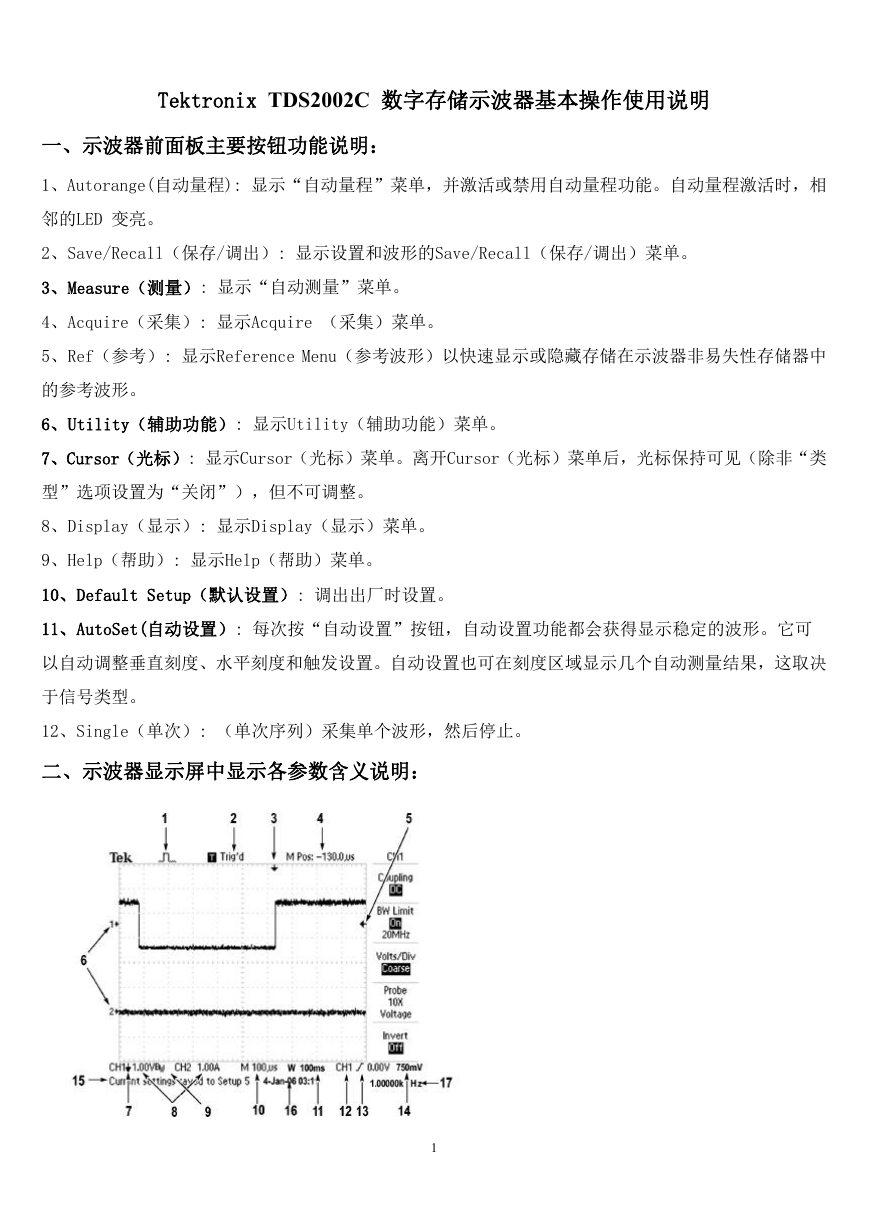

Tektronix TDS2002C 数字存储示波器基本操作使用说明 一、示波器前面板主要按钮功能说明: 1、Autorange(自动量程): 显示“自动量程”菜单,并激活或禁用自动量程功能。自动量程激活时,相 邻的LED 变亮。 2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。 3、Measure(测量): 显示“自动测量”菜单。 4、Acquire(采集): 显示Acquire (采集)菜单。 5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中 的参考波形。 6、Utility(辅助功能): 显示Utility(辅助功能)菜单。 7、Cursor(光标): 显示Cursor(光标)菜单。离开Cursor(光标)菜单后,光标保持可见(除非“类 型”选项设置为“关闭”),但不可调整。 8、Display(显示): 显示Display(显示)菜单。 9、Help(帮助): 显示Help(帮助)菜单。 10、Default Setup(默认设置): 调出出厂时设置。 11、AutoSet(自动设置): 每次按“自动设置”按钮,自动设置功能都会获得显示稳定的波形。它可 以自动调整垂直刻度、水平刻度和触发设置。自动设置也可在刻度区域显示几个自动测量结果,这取决 于信号类型。 12、Single(单次): (单次序列)采集单个波形,然后停止。 二、示波器显示屏中显示各参数含义说明: 1

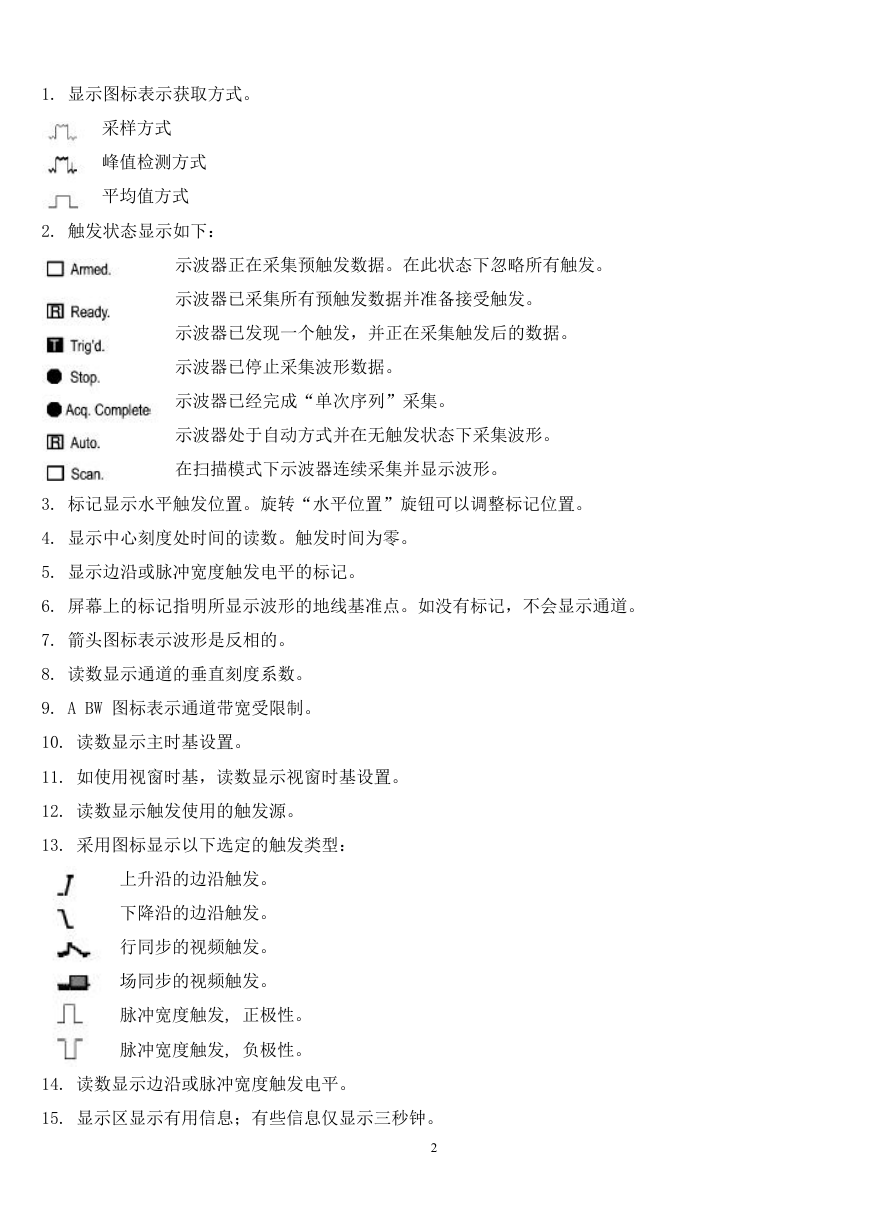

1. 显示图标表示获取方式。 采样方式 峰值检测方式 平均值方式 2. 触发状态显示如下: 示波器正在采集预触发数据。在此状态下忽略所有触发。 示波器已采集所有预触发数据并准备接受触发。 示波器已发现一个触发,并正在采集触发后的数据。 示波器已停止采集波形数据。 示波器已经完成“单次序列”采集。 示波器处于自动方式并在无触发状态下采集波形。 在扫描模式下示波器连续采集并显示波形。 3. 标记显示水平触发位置。旋转“水平位置”旋钮可以调整标记位置。 4. 显示中心刻度处时间的读数。触发时间为零。 5. 显示边沿或脉冲宽度触发电平的标记。 6. 屏幕上的标记指明所显示波形的地线基准点。如没有标记,不会显示通道。 7. 箭头图标表示波形是反相的。 8. 读数显示通道的垂直刻度系数。 9. A BW 图标表示通道带宽受限制。 10. 读数显示主时基设置。 11. 如使用视窗时基,读数显示视窗时基设置。 12. 读数显示触发使用的触发源。 13. 采用图标显示以下选定的触发类型: 上升沿的边沿触发。 下降沿的边沿触发。 行同步的视频触发。 场同步的视频触发。 脉冲宽度触发, 正极性。 脉冲宽度触发, 负极性。 14. 读数显示边沿或脉冲宽度触发电平。 15. 显示区显示有用信息;有些信息仅显示三秒钟。 2

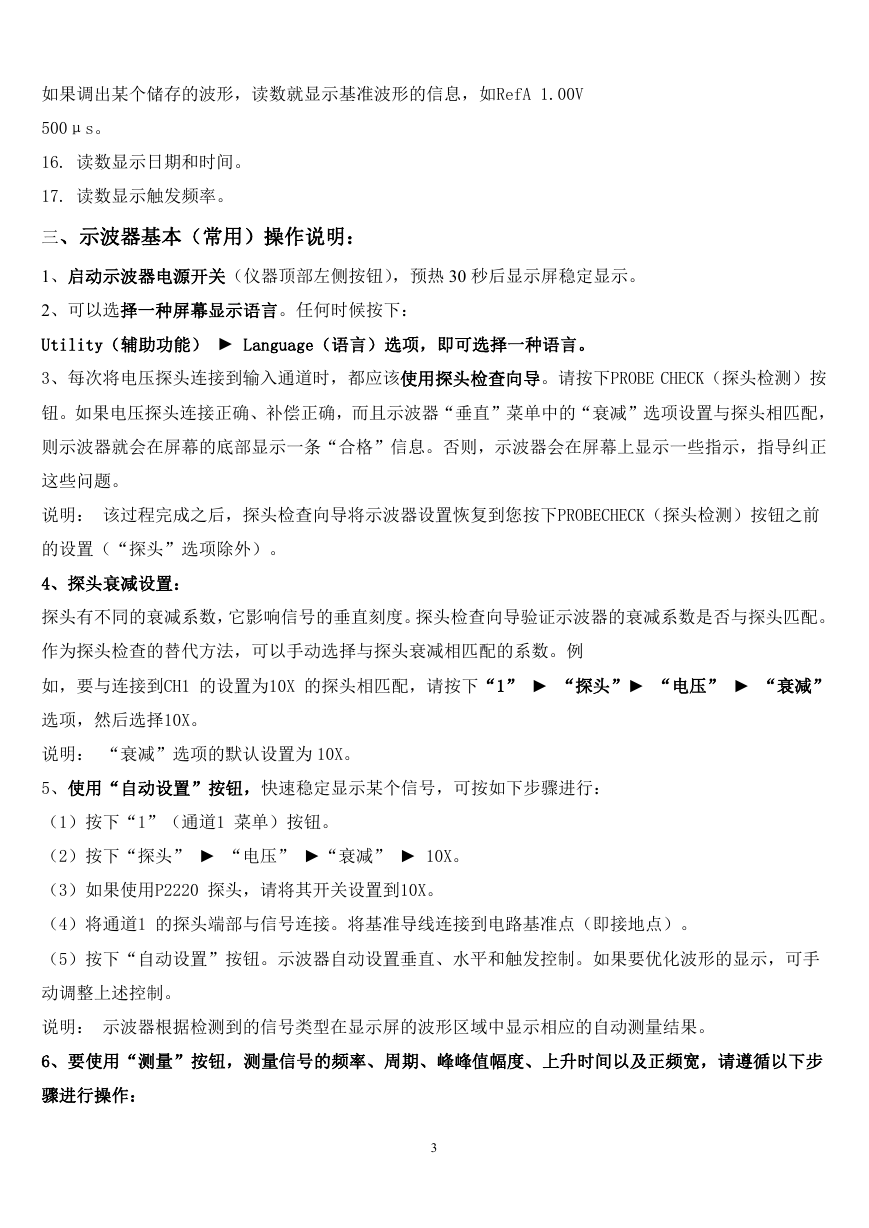

如果调出某个储存的波形,读数就显示基准波形的信息,如RefA 1.00V 500μs。 16. 读数显示日期和时间。 17. 读数显示触发频率。 三、示波器基本(常用)操作说明: 1、启动示波器电源开关(仪器顶部左侧按钮),预热 30 秒后显示屏稳定显示。 2、可以选择一种屏幕显示语言。任何时候按下: Utility(辅助功能) ► Language(语言)选项,即可选择一种语言。 3、每次将电压探头连接到输入通道时,都应该使用探头检查向导。请按下PROBE CHECK(探头检测)按 钮。如果电压探头连接正确、补偿正确,而且示波器“垂直”菜单中的“衰减”选项设置与探头相匹配, 则示波器就会在屏幕的底部显示一条“合格”信息。否则,示波器会在屏幕上显示一些指示,指导纠正 这些问题。 说明: 该过程完成之后,探头检查向导将示波器设置恢复到您按下PROBECHECK(探头检测)按钮之前 的设置(“探头”选项除外)。 4、探头衰减设置: 探头有不同的衰减系数,它影响信号的垂直刻度。探头检查向导验证示波器的衰减系数是否与探头匹配。 作为探头检查的替代方法,可以手动选择与探头衰减相匹配的系数。例 如,要与连接到CH1 的设置为10X 的探头相匹配,请按下“1” ► “探头”► “电压” ► “衰减” 选项,然后选择10X。 说明: “衰减”选项的默认设置为 10X。 5、使用“自动设置”按钮,快速稳定显示某个信号,可按如下步骤进行: (1)按下“1”(通道1 菜单)按钮。 (2)按下“探头” ► “电压” ►“衰减” ► 10X。 (3)如果使用P2220 探头,请将其开关设置到10X。 (4)将通道1 的探头端部与信号连接。将基准导线连接到电路基准点(即接地点)。 (5)按下“自动设置”按钮。示波器自动设置垂直、水平和触发控制。如果要优化波形的显示,可手 动调整上述控制。 说明: 示波器根据检测到的信号类型在显示屏的波形区域中显示相应的自动测量结果。 6、要使用“测量”按钮,测量信号的频率、周期、峰峰值幅度、上升时间以及正频宽,请遵循以下步 骤进行操作: 3

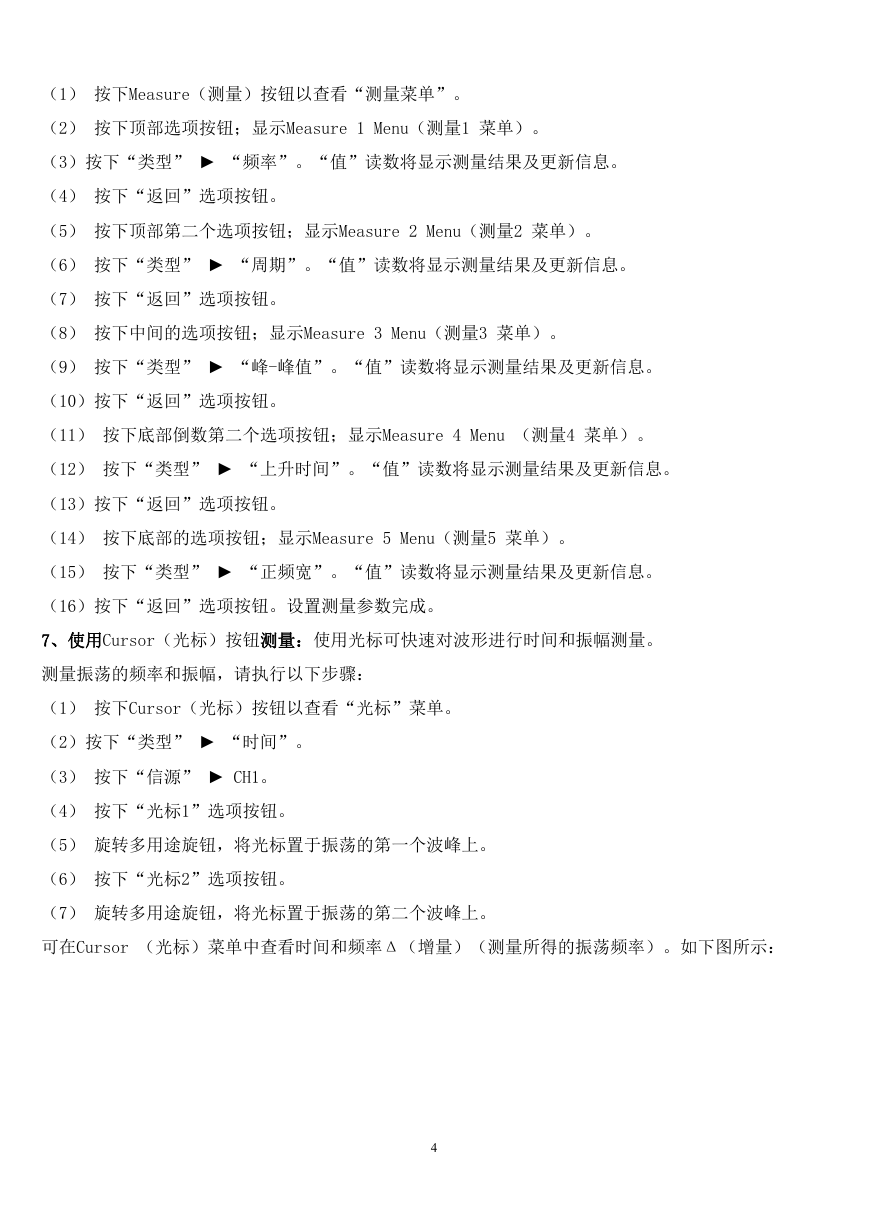

(1) 按下Measure(测量)按钮以查看“测量菜单”。 (2) 按下顶部选项按钮;显示Measure 1 Menu(测量1 菜单)。 (3)按下“类型” ► “频率”。“值”读数将显示测量结果及更新信息。 (4) 按下“返回”选项按钮。 (5) 按下顶部第二个选项按钮;显示Measure 2 Menu(测量2 菜单)。 (6) 按下“类型” ► “周期”。“值”读数将显示测量结果及更新信息。 (7) 按下“返回”选项按钮。 (8) 按下中间的选项按钮;显示Measure 3 Menu(测量3 菜单)。 (9) 按下“类型” ► “峰-峰值”。“值”读数将显示测量结果及更新信息。 (10)按下“返回”选项按钮。 (11) 按下底部倒数第二个选项按钮;显示Measure 4 Menu (测量4 菜单)。 (12) 按下“类型” ► “上升时间”。“值”读数将显示测量结果及更新信息。 (13)按下“返回”选项按钮。 (14) 按下底部的选项按钮;显示Measure 5 Menu(测量5 菜单)。 (15) 按下“类型” ► “正频宽”。“值”读数将显示测量结果及更新信息。 (16)按下“返回”选项按钮。设置测量参数完成。 7、使用Cursor(光标)按钮测量:使用光标可快速对波形进行时间和振幅测量。 测量振荡的频率和振幅,请执行以下步骤: (1) 按下Cursor(光标)按钮以查看“光标”菜单。 (2)按下“类型” ► “时间”。 (3) 按下“信源” ► CH1。 (4) 按下“光标1”选项按钮。 (5) 旋转多用途旋钮,将光标置于振荡的第一个波峰上。 (6) 按下“光标2”选项按钮。 (7) 旋转多用途旋钮,将光标置于振荡的第二个波峰上。 可在Cursor (光标)菜单中查看时间和频率Δ(增量)(测量所得的振荡频率)。如下图所示: 4

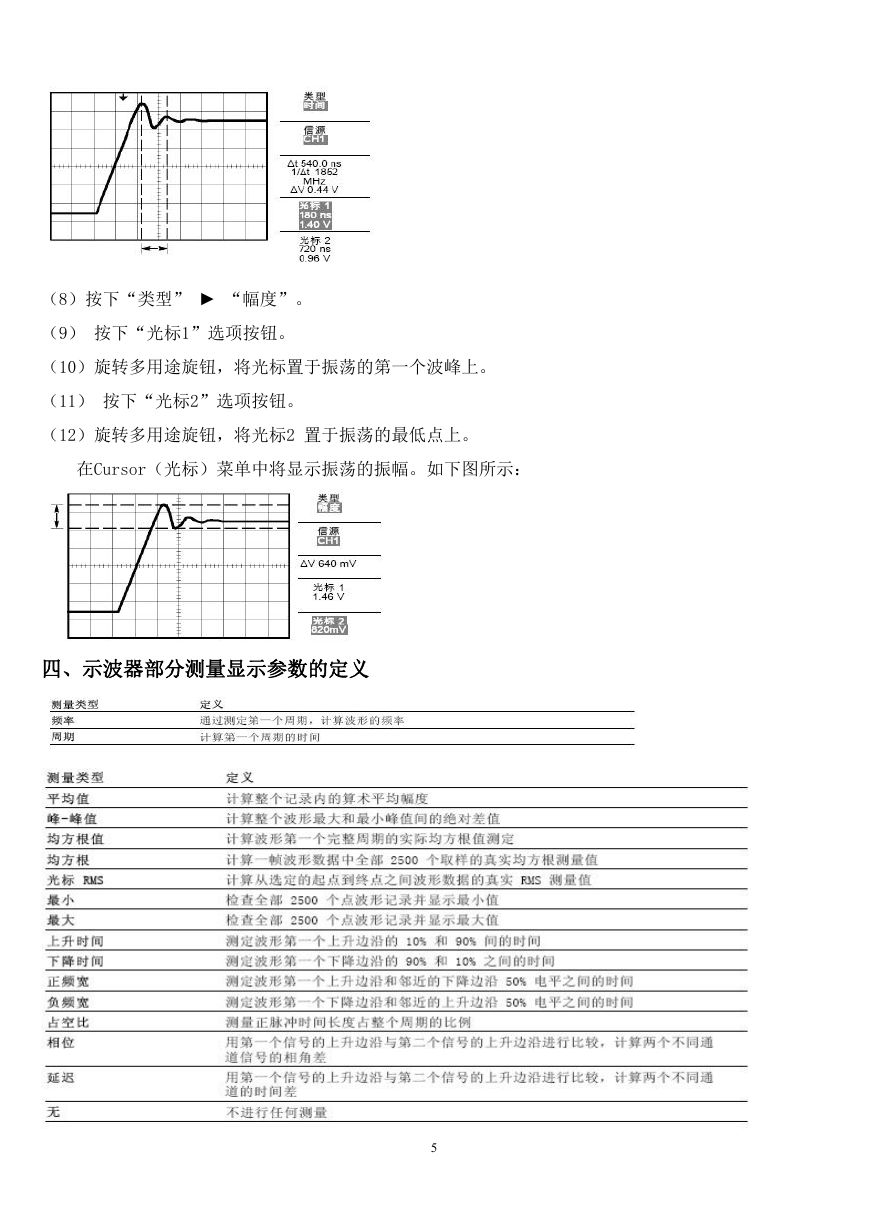

(8)按下“类型” ► “幅度”。 (9) 按下“光标1”选项按钮。 (10)旋转多用途旋钮,将光标置于振荡的第一个波峰上。 (11) 按下“光标2”选项按钮。 (12)旋转多用途旋钮,将光标2 置于振荡的最低点上。 在Cursor(光标)菜单中将显示振荡的振幅。如下图所示: 四、示波器部分测量显示参数的定义 5
