电阻（resistance）一、电阻，一般用符号 R 表示 .图“ ”；无正负极之分。二、定义：物质对电流的阻碍作用就叫该物质的电阻。三、作用：通常电阻常在电路上起限流.分压的作用。四、参数： 1、单位：电阻的单位为欧姆（Ω），倍率单位有：千欧（K Ω），兆欧（MΩ）等；换算单位换算是：1000 欧=1K 1000K=1M 。 2、阻值：常用三位或四位数字表示阻值的大小； a、三位数字：前两位是有效数值，第三位是有效数值后面 0 的个数。如： 223 表示 22×1000Ω（即 22K）； 104 则表示 10×1000Ω（既 100K 2R2 则表示 2.2Ω） b、四位数字：前三位是有效数值，第四位是有效数值后面 0 的个数。如： 1333 表示 133×1000Ω（即 133K） 2R49 表示 2.49Ω 3、误差值：常用 D 表示为±0.5% F 表示为± 1% J 表示为± 5% K 表示为±10% M 表示为±20% 4、外观：贴片电阻一般为表面黑色，底面为白色。

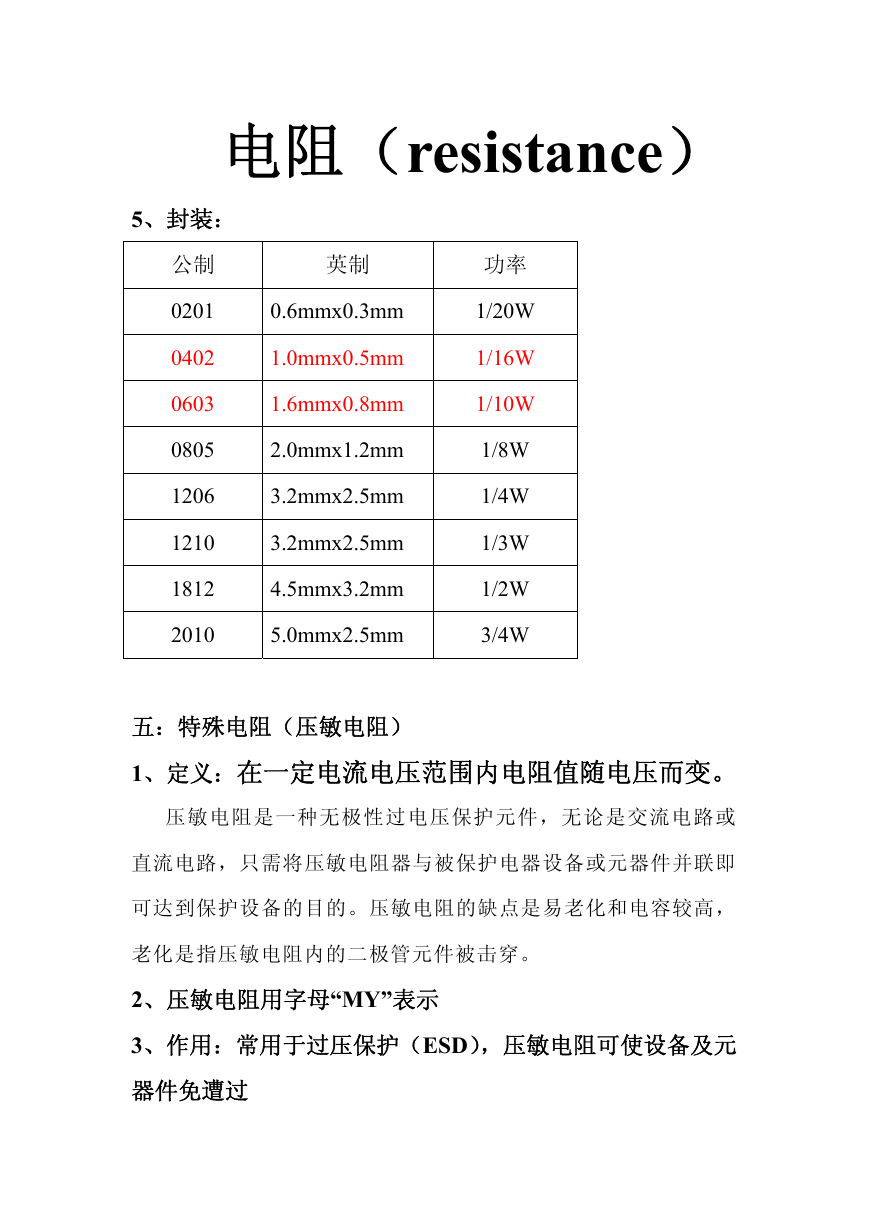

电阻（resistance） 5、封装：公制 0201 0402 0603 0805 1206 1210 1812 2010 英制 0.6mmx0.3mm 1.0mmx0.5mm 1.6mmx0.8mm 2.0mmx1.2mm 3.2mmx2.5mm 3.2mmx2.5mm 4.5mmx3.2mm 5.0mmx2.5mm 功率 1/20W 1/16W 1/10W 1/8W 1/4W 1/3W 1/2W 3/4W 五：特殊电阻（压敏电阻） 1、定义：在一定电流电压范围内电阻值随电压而变。压敏电阻是一种无极性过电压保护元件，无论是交流电路或直流电路，只需将压敏电阻器与被保护电器设备或元器件并联即可达到保护设备的目的。压敏电阻的缺点是易老化和电容较高，老化是指压敏电阻内的二极管元件被击穿。 2、压敏电阻用字母“MY”表示 3、作用：常用于过压保护（ESD），压敏电阻可使设备及元器件免遭过

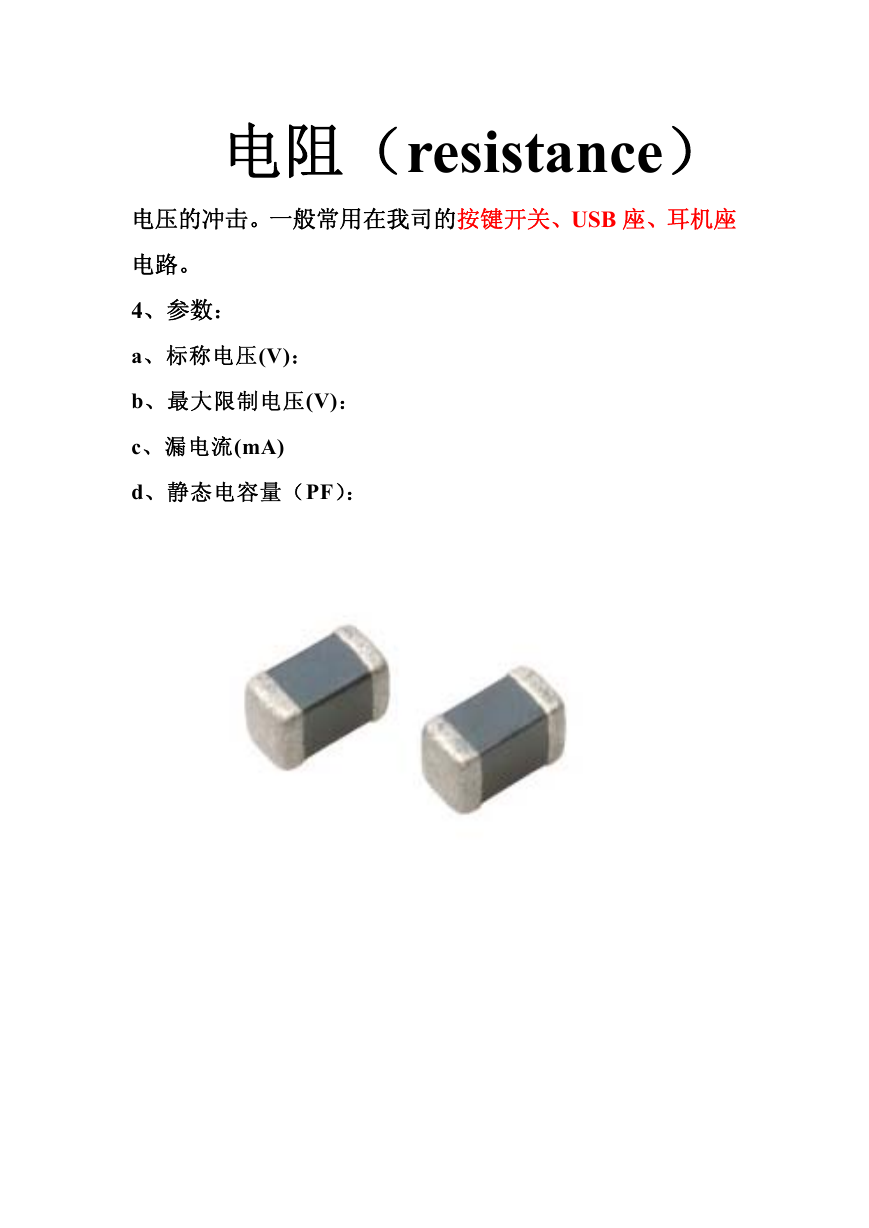

电阻（resistance）电压的冲击。一般常用在我司的按键开关、USB 座、耳机座电路。 4、参数： a、标称电压(V)： b、最大限制电压(V)： c、漏电流(mA) d、静态电容量（PF）：

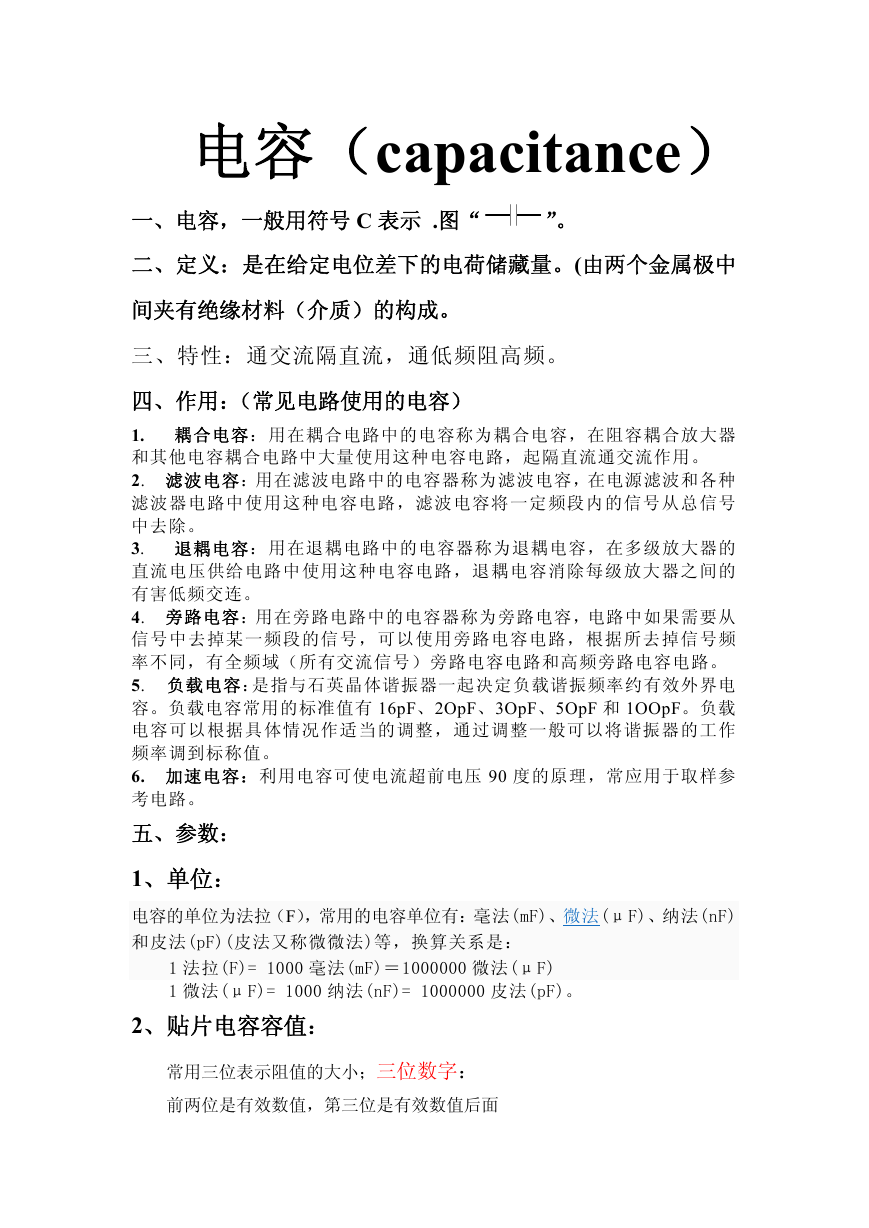

电容（capacitance）一、电容，一般用符号 C 表示 .图“ ”。二、定义：是在给定电位差下的电荷储藏量。(由两个金属极中间夹有绝缘材料（介质）的构成。三、特性：通交流隔直流，通低频阻高频。四、作用：（常见电路使用的电容） 1. 耦合电容：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。 2. 滤波电容：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。 3. 退耦电容：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。 4. 旁路电容：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域（所有交流信号）旁路电容电路和高频旁路电容电路。 5. 负载电容：是指与石英晶体谐振器一起决定负载谐振频率约有效外界电容。负载电容常用的标准值有 16pF、2OpF、3OpF、5OpF 和 1OOpF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。 6. 加速电容：利用电容可使电流超前电压 90 度的原理，常应用于取样参考电路。五、参数： 1、单位：电容的单位为法拉（F），常用的电容单位有：毫法(mF)、微法(μF)、纳法(nF) 和皮法(pF)(皮法又称微微法)等，换算关系是： 1 法拉(F)= 1000 毫法(mF)＝1000000 微法(μF) 1 微法(μF)= 1000 纳法(nF)= 1000000 皮法(pF)。 2、贴片电容容值：常用三位表示阻值的大小；三位数字：前两位是有效数值，第三位是有效数值后面

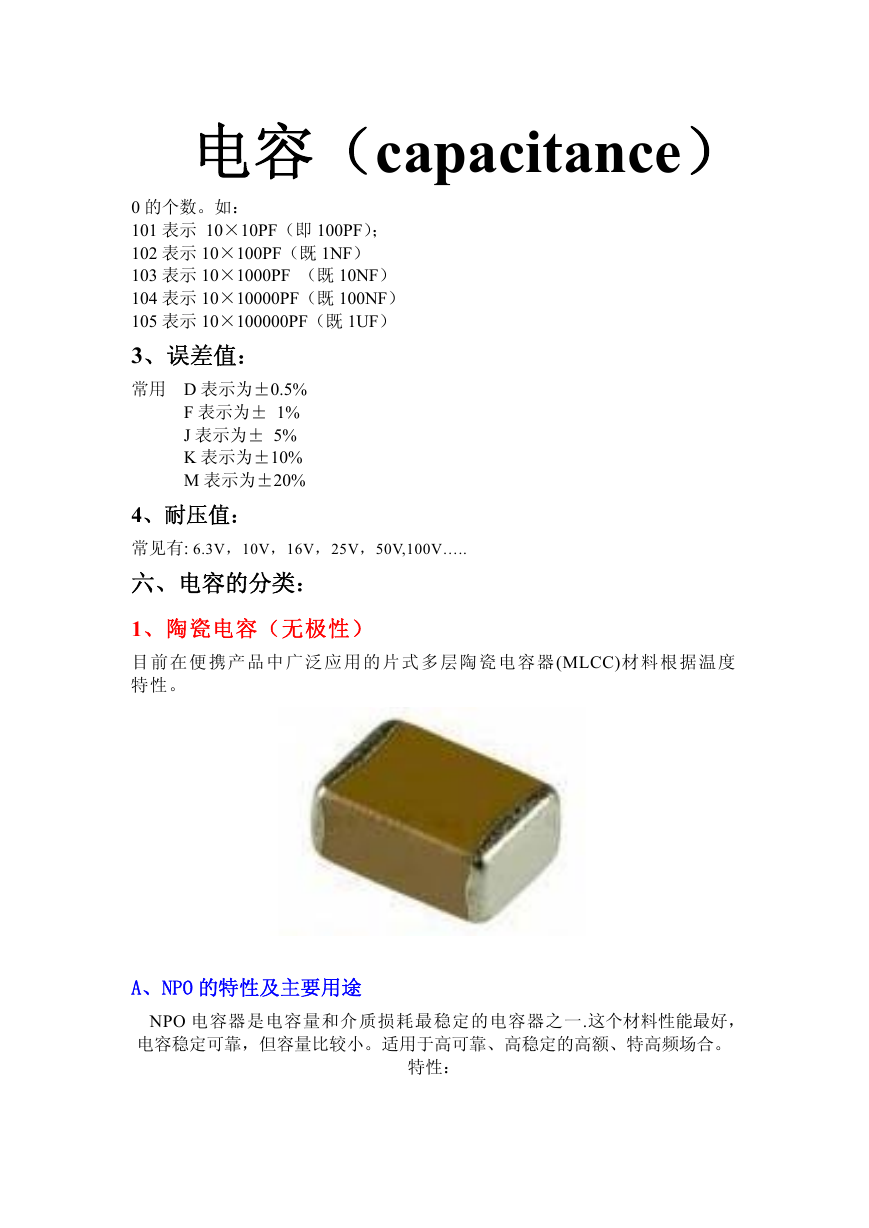

电容（capacitance） 0 的个数。如： 101 表示 10×10PF（即 100PF）； 102 表示 10×100PF（既 1NF） 103 表示 10×1000PF （既 10NF） 104 表示 10×10000PF（既 100NF） 105 表示 10×100000PF（既 1UF） 3、误差值：常用 D 表示为±0.5% F 表示为± 1% J 表示为± 5% K 表示为±10% M 表示为±20% 4、耐压值：常见有: 6.3V，10V，16V，25V，50V,100V….. 六、电容的分类： 1、陶瓷电容（无极性）目前在便携产品中广泛应用的片式多层陶瓷电容器(MLCC)材料根据温度特性。 A、NPO 的特性及主要用途 NPO 电容器是电容量和介质损耗最稳定的电容器之一.这个材料性能最好，电容稳定可靠，但容量比较小。适用于高可靠、高稳定的高额、特高频场合。特性：

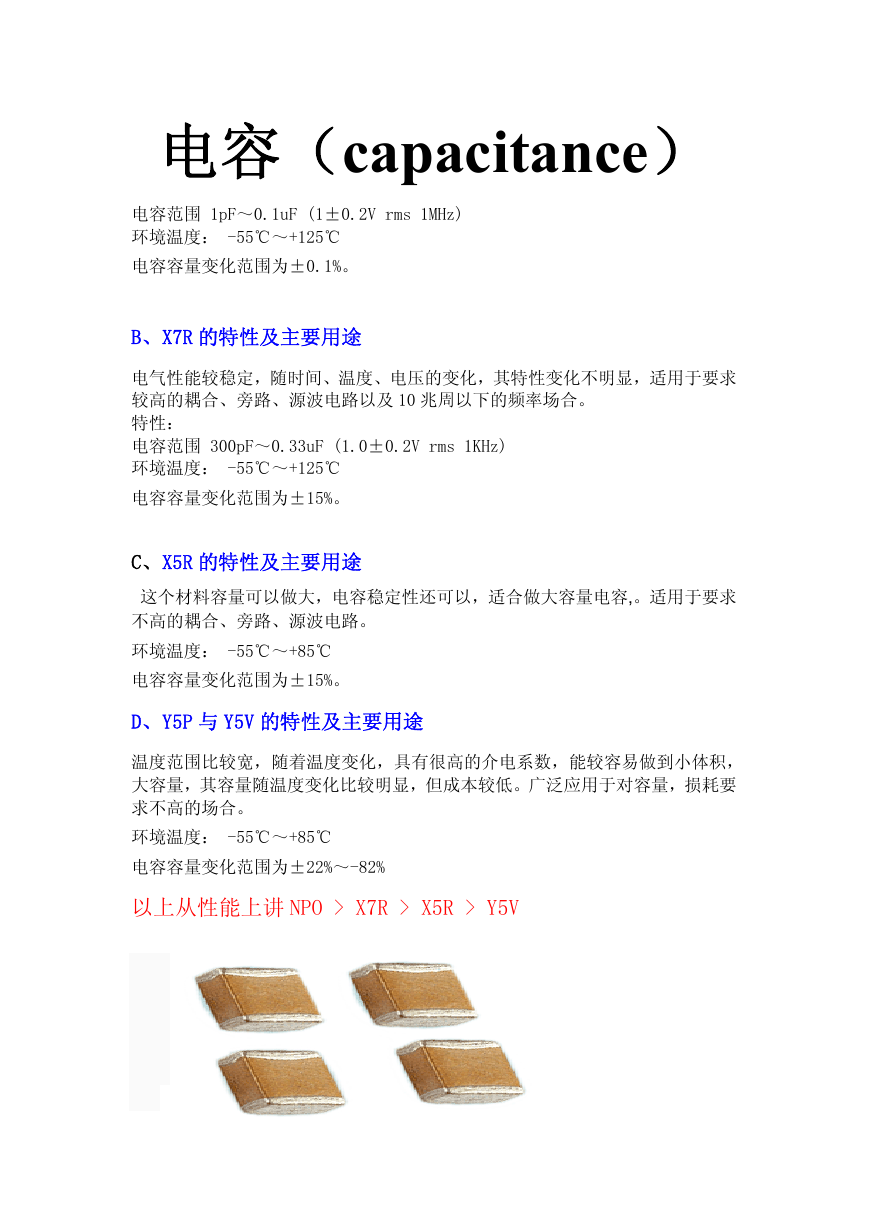

电容（capacitance）电容范围 1pF～0.1uF (1±0.2V rms 1MHz) 环境温度： -55℃～+125℃ 电容容量变化范围为±0.1%。 B、X7R 的特性及主要用途电气性能较稳定，随时间、温度、电压的变化，其特性变化不明显，适用于要求较高的耦合、旁路、源波电路以及 10 兆周以下的频率场合。特性：电容范围 300pF～0.33uF (1.0±0.2V rms 1KHz) 环境温度： -55℃～+125℃ 电容容量变化范围为±15%。 C、X5R 的特性及主要用途这个材料容量可以做大，电容稳定性还可以，适合做大容量电容,。适用于要求不高的耦合、旁路、源波电路。环境温度： -55℃～+85℃ 电容容量变化范围为±15%。 D、Y5P 与 Y5V 的特性及主要用途温度范围比较宽，随着温度变化，具有很高的介电系数，能较容易做到小体积，大容量，其容量随温度变化比较明显，但成本较低。广泛应用于对容量，损耗要求不高的场合。环境温度： -55℃～+85℃ 电容容量变化范围为±22%～-82% 以上从性能上讲 NPO > X7R > X5R > Y5V

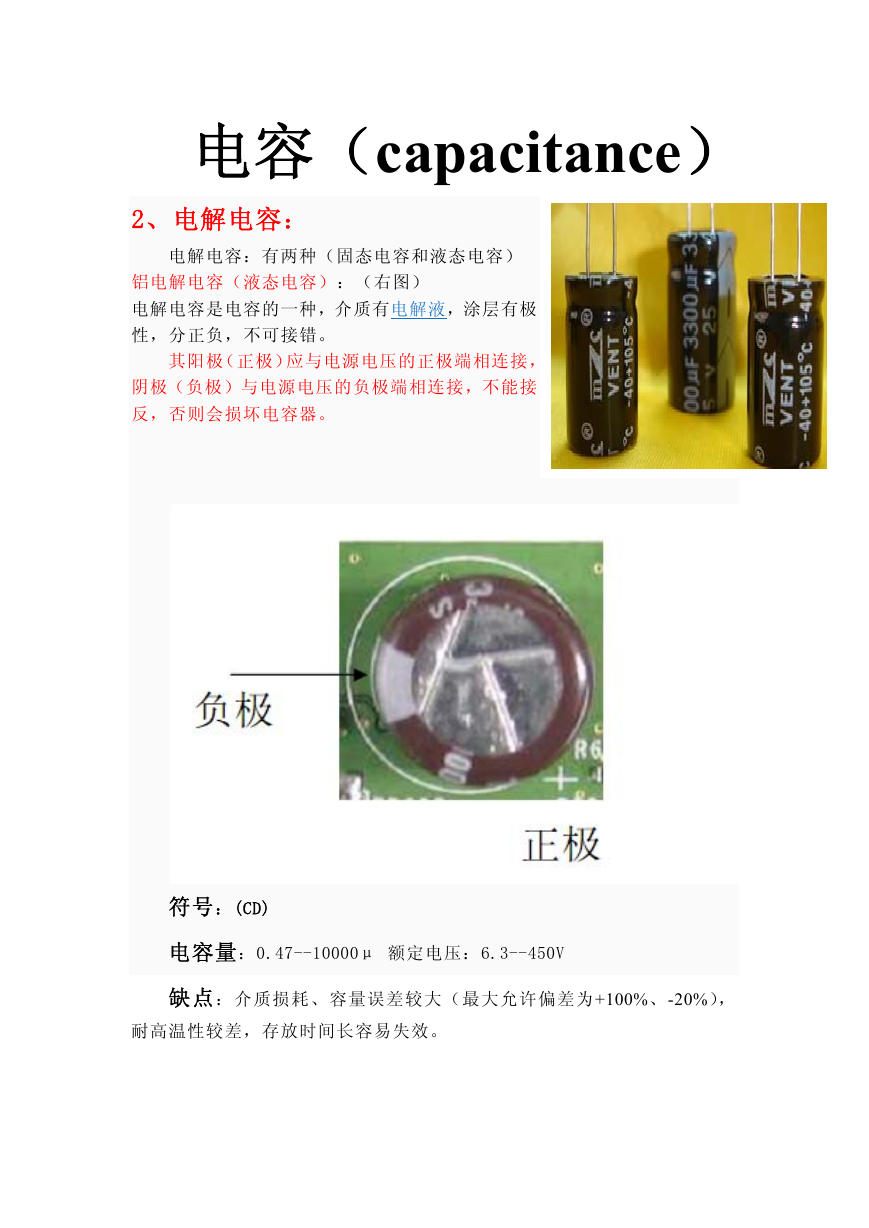

电容（capacitance） 2、电解电容：电解电容：有两种（固态电容和液态电容）铝电解电容（液态电容）：（右图）电解电容是电容的一种，介质有电解液，涂层有极性，分正负，不可接错。其阳极（正极）应与电源电压的正极端相连接，阴极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。符号：(CD) 电容量：0.47--10000μ 额定电压：6.3--450V 缺点：介质损耗、容量误差较大（最大允许偏差为+100% 、-20%），耐高温性较差，存放时间长容易失效。
