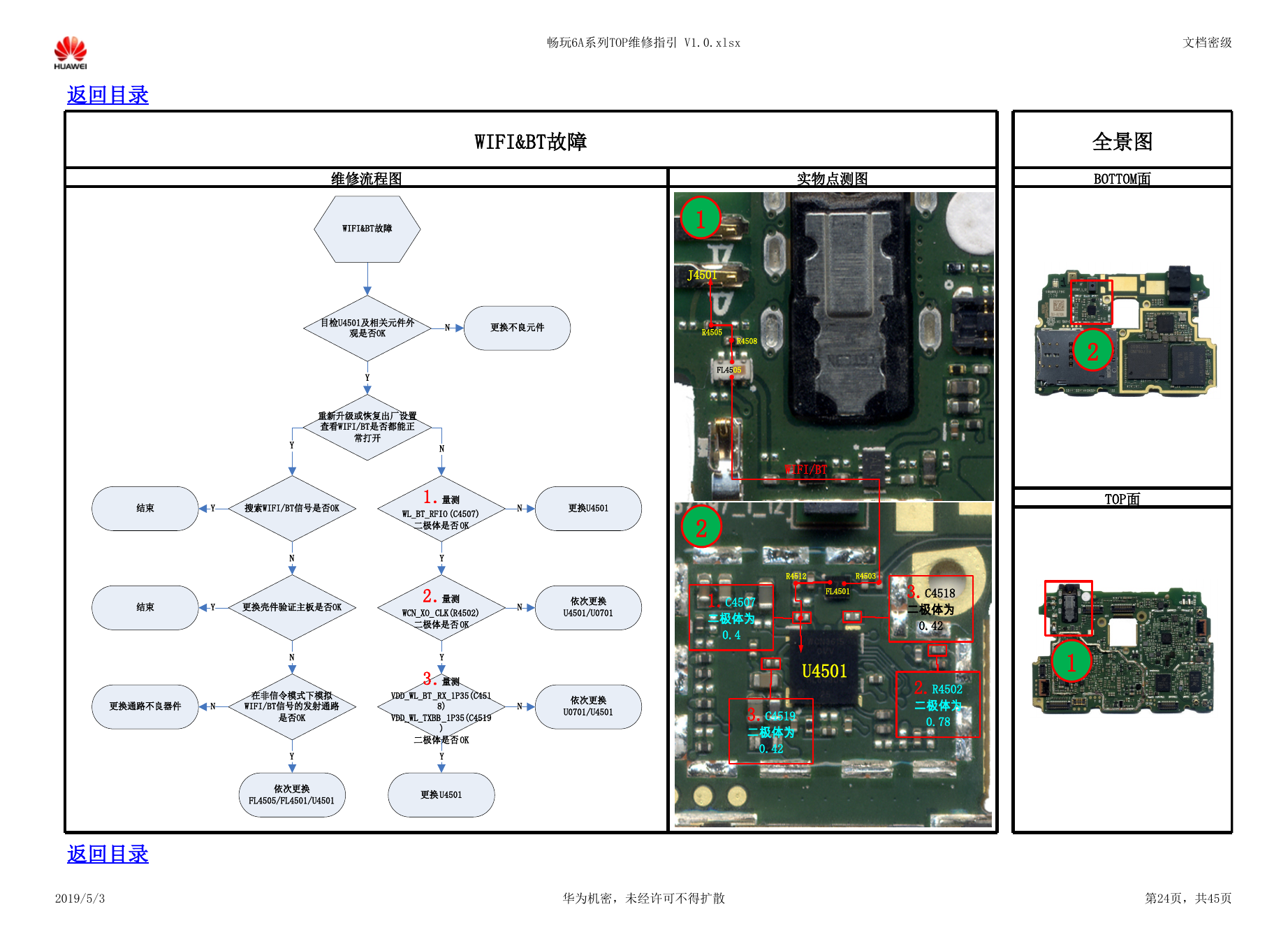

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 WIFI&BT故障 维修流程图 实物点测图 1 J4501 R4505 R4508 FL4505 2 1.C4507 二极体为 0.4 WIFI/BT R4512 R4503 FL4501 U4501 3.C4519 二极体为 0.42 3.C4518 二极体为 0.42 2.R4502 二极体为 0.78 1 全景图 BOTTOM面 2 TOP面 返回目录 2019/5/3 华为机密，未经许可不得扩散 第24页，共45页 YN更换不良元件N依次更换U4501/U0701WIFI&BT故障目检U4501及相关元件外观是否OK2.量测WCN_XO_CLK(R4502)二极体是否OK依次更换FL4505/FL4501/U4501重新升级或恢复出厂设置查看WIFI/BT是否都能正常打开YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的发射通路是否OK更换通路不良器件NY更换壳件验证主板是否OK结束YY1.量测WL_BT_RFIO(C4507)二极体是否OK更换U4501NNY3.量测VDD_WL_BT_RX_1P35(C4518)VDD_WL_TXBB_1P35(C4519)二极体是否OK依次更换U0701/U4501更换U4501NY
