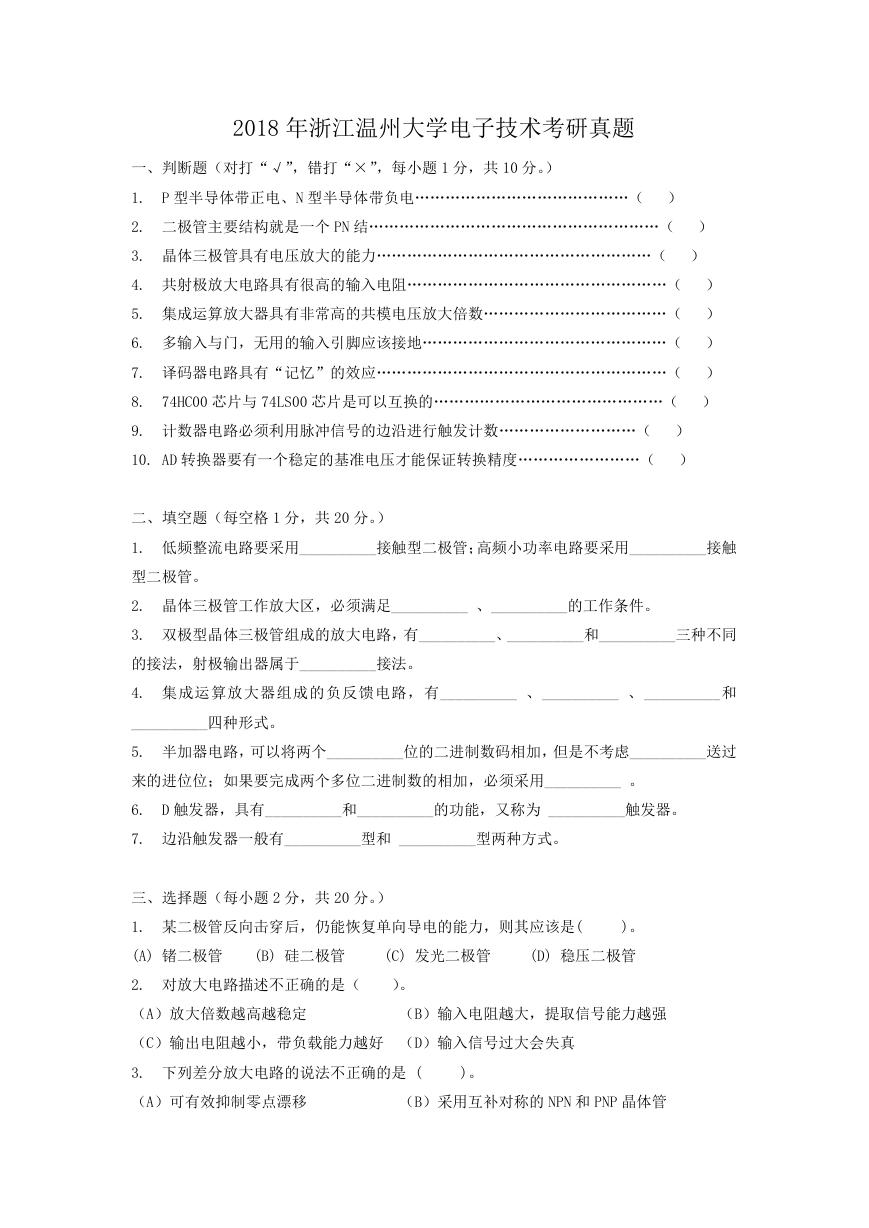

2018 年浙江温州大学电子技术考研真题一、判断题（对打“√”，错打“×”，每小题 1 分，共 10 分。） 1. P 型半导体带正电、N 型半导体带负电……………………………………（） 2. 二极管主要结构就是一个 PN 结…………………………………………………（） 3. 晶体三极管具有电压放大的能力………………………………………………（） 4. 共射极放大电路具有很高的输入电阻……………………………………………（） 5. 集成运算放大器具有非常高的共模电压放大倍数………………………………（） 6. 多输入与门，无用的输入引脚应该接地…………………………………………（） 7. 译码器电路具有“记忆”的效应…………………………………………………（） 8. 74HC00 芯片与 74LS00 芯片是可以互换的………………………………………（） 9. 计数器电路必须利用脉冲信号的边沿进行触发计数………………………（） 10. AD 转换器要有一个稳定的基准电压才能保证转换精度……………………（）二、填空题（每空格 1 分，共 20 分。） 1. 低频整流电路要采用__________接触型二极管；高频小功率电路要采用__________接触型二极管。 2. 晶体三极管工作放大区，必须满足__________ 、__________的工作条件。 3. 双极型晶体三极管组成的放大电路，有__________、__________和__________三种不同的接法，射极输出器属于__________接法。 4. 集成运算放大器组成的负反馈电路，有__________ 、__________ 、__________和 __________四种形式。 5. 半加器电路，可以将两个__________位的二进制数码相加，但是不考虑__________送过来的进位位；如果要完成两个多位二进制数的相加，必须采用__________ 。 6. D 触发器，具有__________和__________的功能，又称为 __________触发器。 7. 边沿触发器一般有__________型和 __________型两种方式。三、选择题（每小题 2 分，共 20 分。） 1. 某二极管反向击穿后，仍能恢复单向导电的能力，则其应该是( )。 (A) 锗二极管 (B) 硅二极管 (C) 发光二极管 (D) 稳压二极管 2. 对放大电路描述不正确的是（）。（A）放大倍数越高越稳定（B）输入电阻越大，提取信号能力越强（C）输出电阻越小，带负载能力越好（D）输入信号过大会失真 3. 下列差分放大电路的说法不正确的是 ( )。（A）可有效抑制零点漂移（B）采用互补对称的 NPN 和 PNP 晶体管

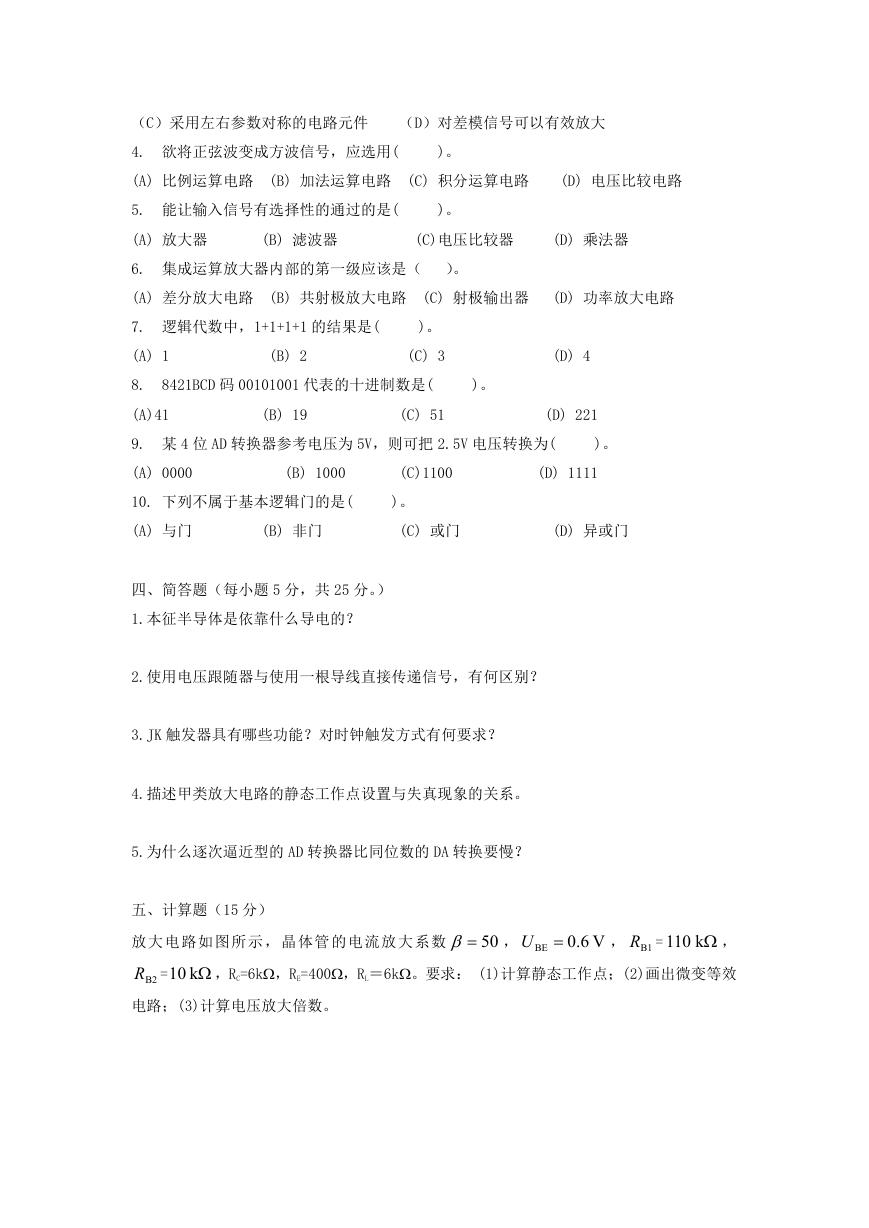

（C）采用左右参数对称的电路元件（D）对差模信号可以有效放大 4. 欲将正弦波变成方波信号，应选用( )。 (A) 比例运算电路 (B) 加法运算电路 (C) 积分运算电路 (D) 电压比较电路 5. 能让输入信号有选择性的通过的是( )。 (A) 放大器 (B) 滤波器 (C)电压比较器 (D) 乘法器 6. 集成运算放大器内部的第一级应该是（）。 (A) 差分放大电路 (B) 共射极放大电路 (C) 射极输出器 (D) 功率放大电路 7. 逻辑代数中，1+1+1+1 的结果是( )。 (A) 1 (B) 2 (C) 3 (D) 4 8. 8421BCD 码 00101001 代表的十进制数是( )。 (A)41 (B) 19 (C) 51 (D) 221 9. 某 4 位 AD 转换器参考电压为 5V，则可把 2.5V 电压转换为( )。 (A) 0000 (B) 1000 (C)1100 (D) 1111 10. 下列不属于基本逻辑门的是( )。 (A) 与门 (B) 非门 (C) 或门 (D) 异或门四、简答题（每小题 5 分，共 25 分。） 1.本征半导体是依靠什么导电的？ 2.使用电压跟随器与使用一根导线直接传递信号，有何区别？ 3.JK 触发器具有哪些功能？对时钟触发方式有何要求？ 4.描述甲类放大电路的静态工作点设置与失真现象的关系。 5.为什么逐次逼近型的 AD 转换器比同位数的 DA 转换要慢？五、计算题（15 分） k 110 ， k 10 ，RC=6k，RE=400，RL＝6k。要求： (1)计算静态工作点；(2)画出微变等效放大电路如图所示，晶体管的电流放大系数 B2R = 电路；(3)计算电压放大倍数。， B1R = 50 ， BE U V 6.0

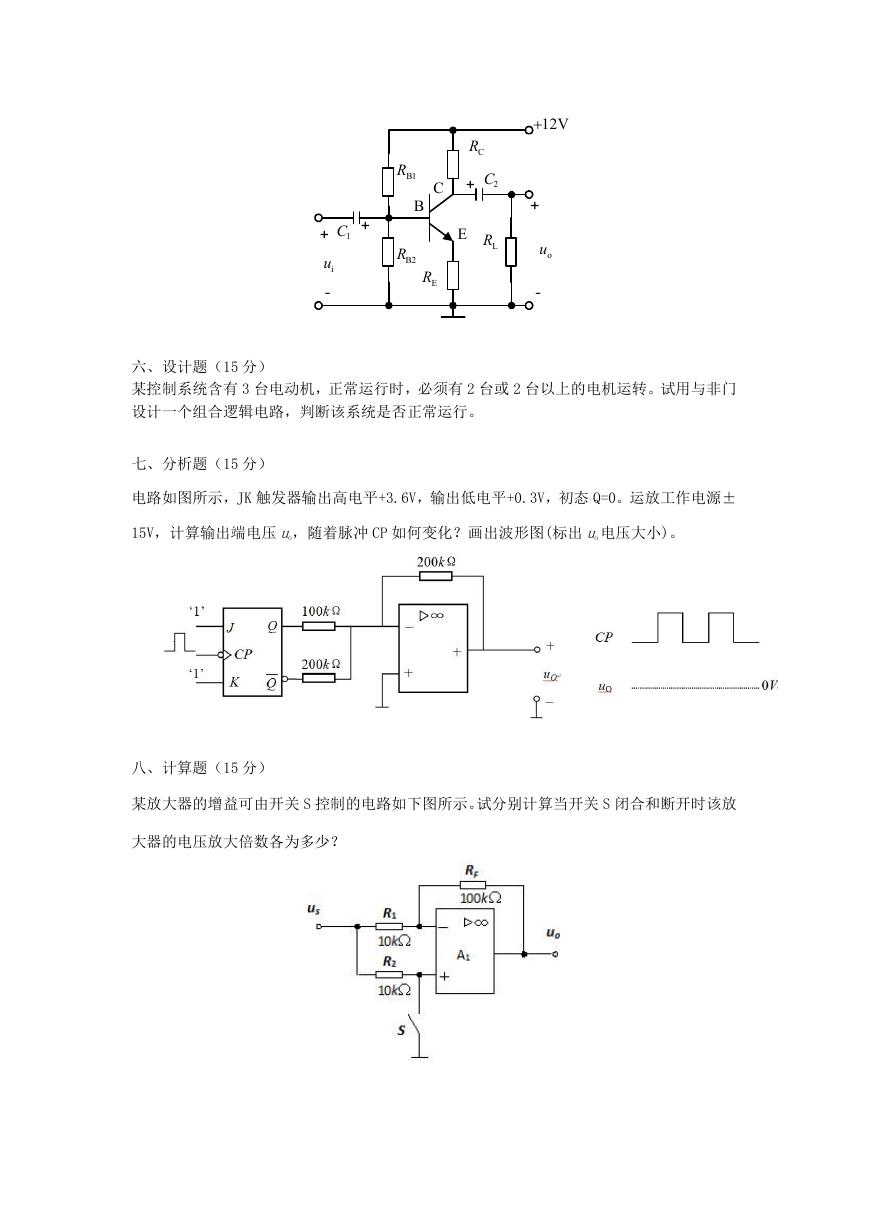

RC C2 + E RL RB1 B C RB2 RE 12V + uo － + C1 + ui －六、设计题（15 分）某控制系统含有 3 台电动机，正常运行时，必须有 2 台或 2 台以上的电机运转。试用与非门设计一个组合逻辑电路，判断该系统是否正常运行。七、分析题（15 分）电路如图所示，JK 触发器输出高电平+3.6V，输出低电平+0.3V，初态 Q=0。运放工作电源± 15V，计算输出端电压 uo，随着脉冲 CP 如何变化？画出波形图(标出 uo 电压大小)。八、计算题（15 分）某放大器的增益可由开关 S 控制的电路如下图所示。试分别计算当开关 S 闭合和断开时该放大器的电压放大倍数各为多少？

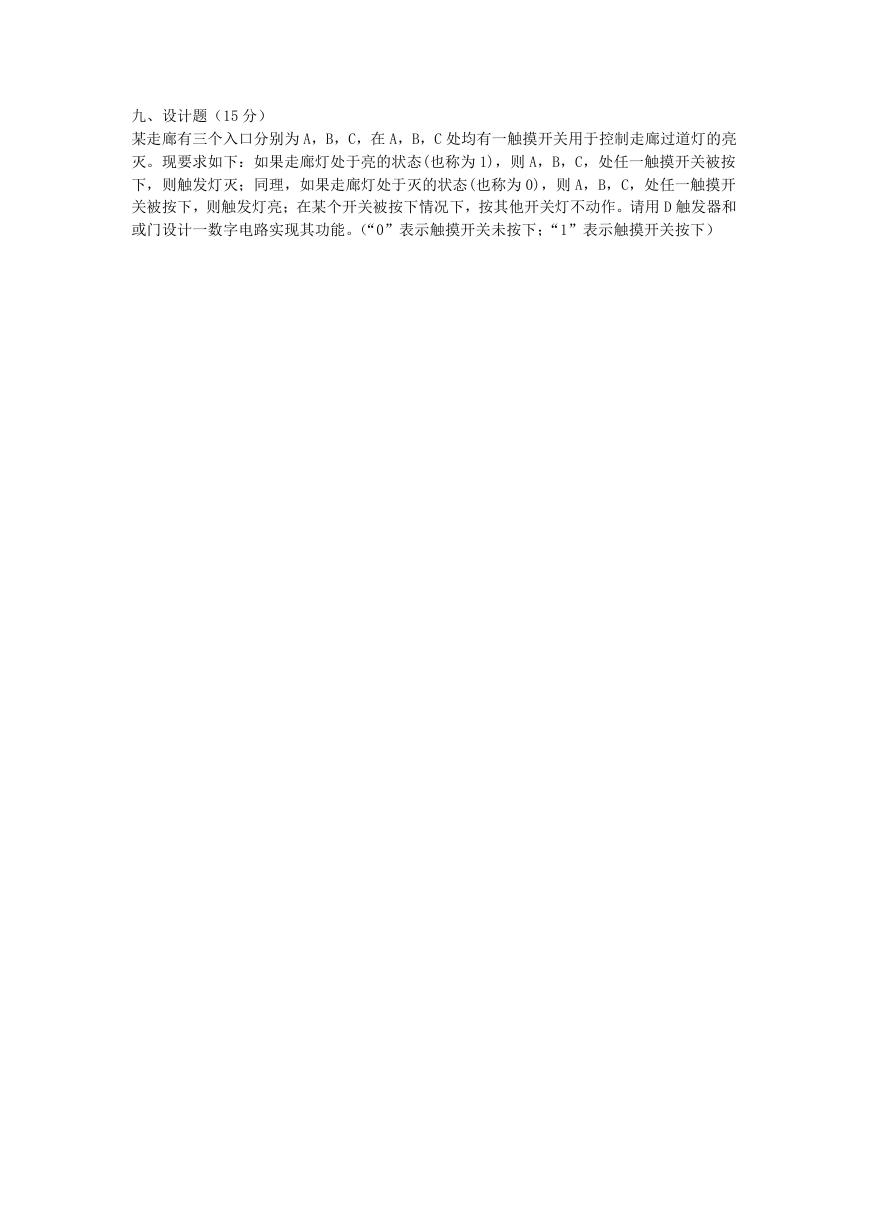

九、设计题（15 分）某走廊有三个入口分别为 A，B，C，在 A，B，C 处均有一触摸开关用于控制走廊过道灯的亮灭。现要求如下：如果走廊灯处于亮的状态(也称为 1)，则 A，B，C，处任一触摸开关被按下，则触发灯灭；同理，如果走廊灯处于灭的状态(也称为 0)，则 A，B，C，处任一触摸开关被按下，则触发灯亮；在某个开关被按下情况下，按其他开关灯不动作。请用 D 触发器和或门设计一数字电路实现其功能。（“0”表示触摸开关未按下；“1”表示触摸开关按下）
