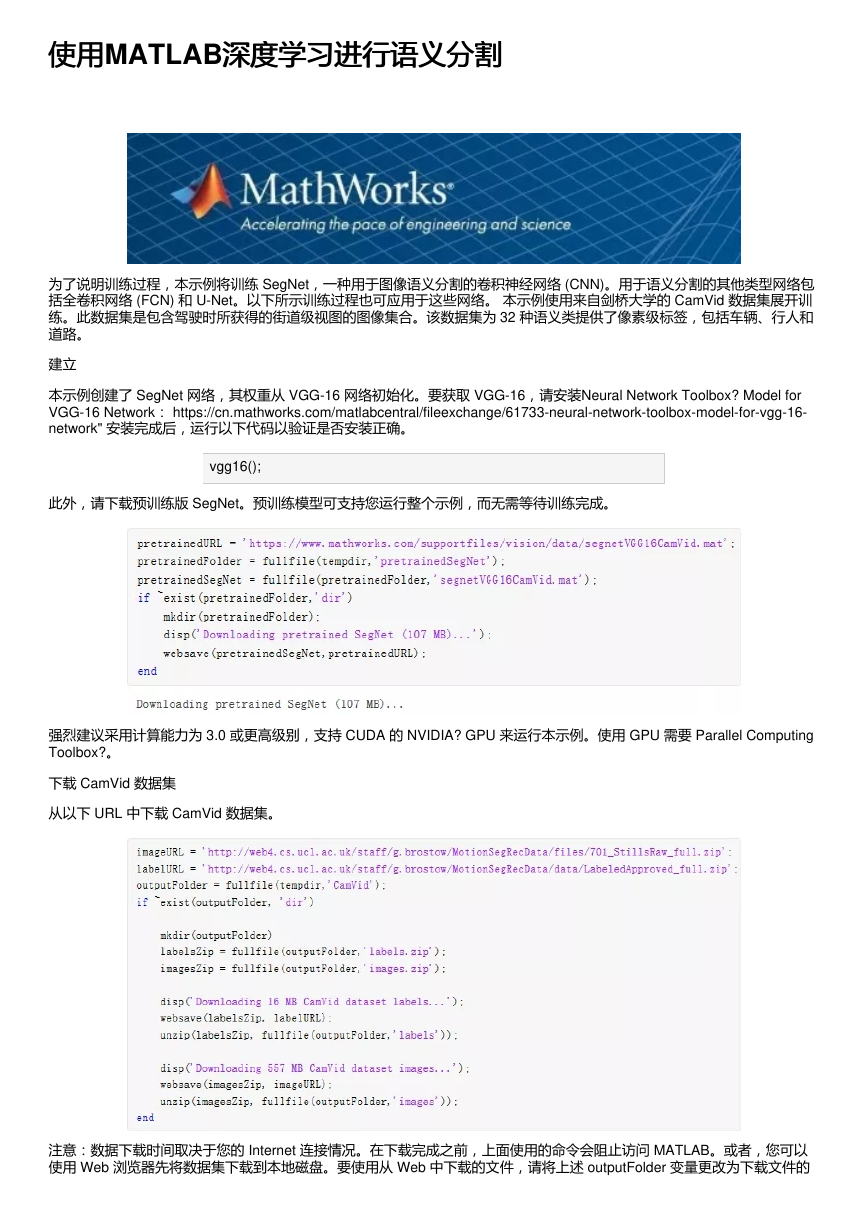

使用使用MATLAB深度学习进行语义分割深度学习进行语义分割为了说明训练过程，本示例将训练 SegNet，一种用于图像语义分割的卷积神经网络 (CNN)。用于语义分割的其他类型网络包括全卷积网络 (FCN) 和 U-Net。以下所示训练过程也可应用于这些网络。本示例使用来自剑桥大学的 CamVid 数据集展开训练。此数据集是包含驾驶时所获得的街道级视图的图像集合。该数据集为 32 种语义类提供了像素级标签，包括车辆、行人和道路。建立本示例创建了 SegNet 网络，其权重从 VGG-16 网络初始化。要获取 VGG-16，请安装Neural Network Toolbox? Model for VGG-16 Network： https://cn.mathworks.com/matlabcentral/fileexchange/61733-neural-network-toolbox-model-for-vgg-16- network" 安装完成后，运行以下代码以验证是否安装正确。 vgg16(); 此外，请下载预训练版 SegNet。预训练模型可支持您运行整个示例，而无需等待训练完成。强烈建议采用计算能力为 3.0 或更高级别，支持 CUDA 的 NVIDIA? GPU 来运行本示例。使用 GPU 需要 Parallel Computing Toolbox?。下载 CamVid 数据集从以下 URL 中下载 CamVid 数据集。注意：数据下载时间取决于您的 Internet 连接情况。在下载完成之前，上面使用的命令会阻止访问 MATLAB。或者，您可以使用 Web 浏览器先将数据集下载到本地磁盘。要使用从 Web 中下载的文件，请将上述 outputFolder 变量更改为下载文件的

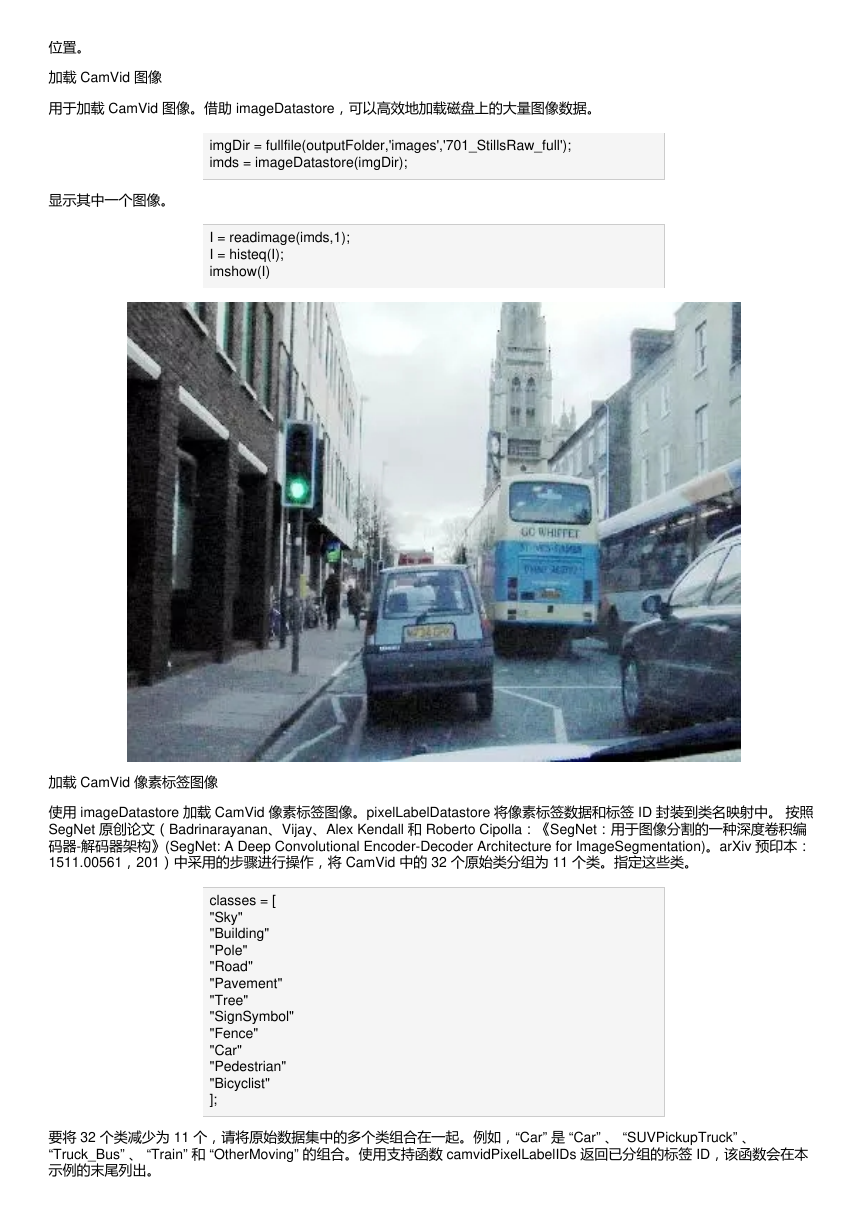

位置。加载 CamVid 图像用于加载 CamVid 图像。借助 imageDatastore，可以高效地加载磁盘上的大量图像数据。 imgDir = fullfile(outputFolder,'images','701_StillsRaw_full'); imds = imageDatastore(imgDir); 显示其中一个图像。 I = readimage(imds,1); I = histeq(I); imshow(I) 加载 CamVid 像素标签图像使用 imageDatastore 加载 CamVid 像素标签图像。pixelLabelDatastore 将像素标签数据和标签 ID 封装到类名映射中。按照 SegNet 原创论文（Badrinarayanan、Vijay、Alex Kendall 和 Roberto Cipolla：《SegNet：用于图像分割的一种深度卷积编码器-解码器架构》(SegNet: A Deep Convolutional Encoder-Decoder Architecture for ImageSegmentation)。arXiv 预印本： 1511.00561，201）中采用的步骤进行操作，将 CamVid 中的 32 个原始类分组为 11 个类。指定这些类。 classes = [ "Sky" "Building" "Pole" "Road" "Pavement" "Tree" "SignSymbol" "Fence" "Car" "Pedestrian" "Bicyclist" ]; 要将 32 个类减少为 11 个，请将原始数据集中的多个类组合在一起。例如，“Car” 是 “Car” 、 “SUVPickupTruck” 、 “Truck_Bus” 、 “Train” 和 “OtherMoving” 的组合。使用支持函数 camvidPixelLabelIDs 返回已分组的标签 ID，该函数会在本示例的末尾列出。

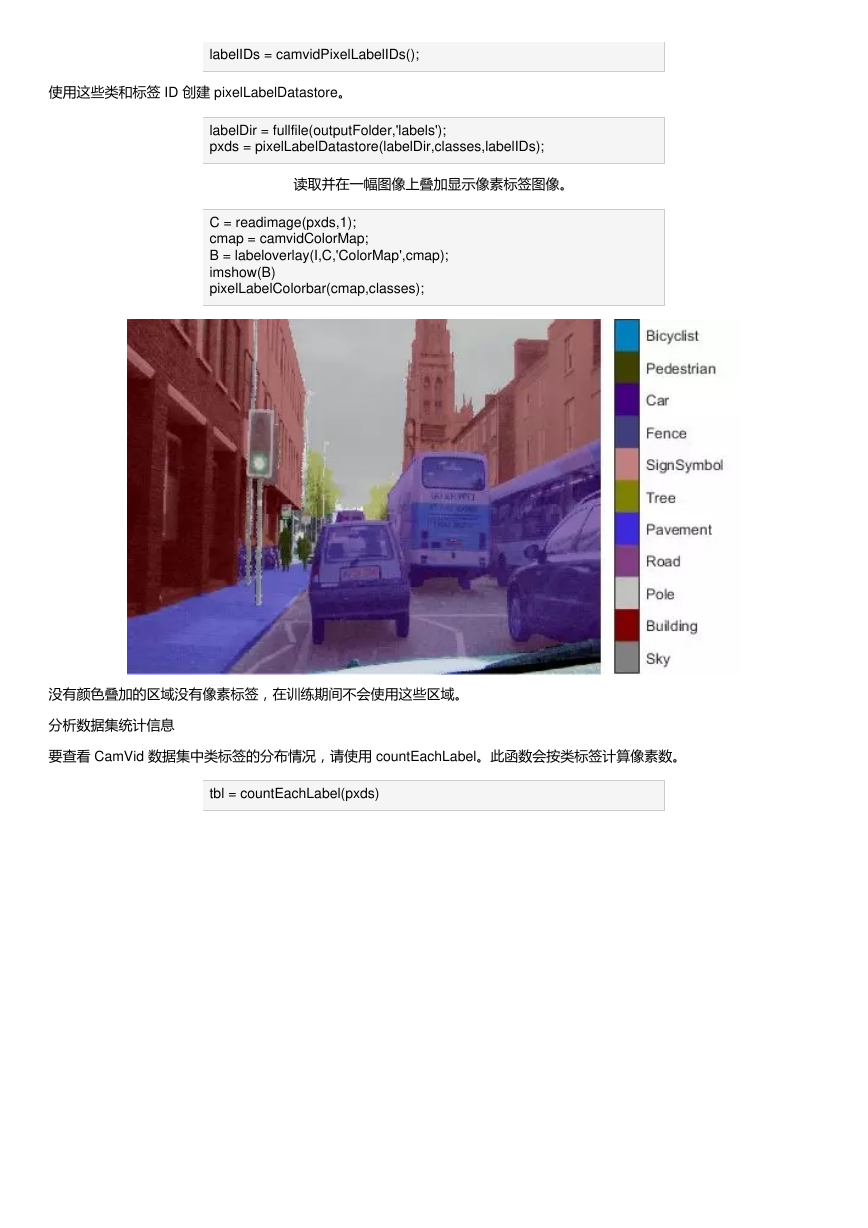

labelIDs = camvidPixelLabelIDs(); 使用这些类和标签 ID 创建 pixelLabelDatastore。 labelDir = fullfile(outputFolder,'labels'); pxds = pixelLabelDatastore(labelDir,classes,labelIDs); 读取并在一幅图像上叠加显示像素标签图像。 C = readimage(pxds,1); cmap = camvidColorMap; B = labeloverlay(I,C,'ColorMap',cmap); imshow(B) pixelLabelColorbar(cmap,classes); 没有颜色叠加的区域没有像素标签，在训练期间不会使用这些区域。分析数据集统计信息要查看 CamVid 数据集中类标签的分布情况，请使用 countEachLabel。此函数会按类标签计算像素数。 tbl = countEachLabel(pxds)

按类可视化像素计数。 frequency = tbl.PixelCount/sum(tbl.PixelCount); bar(1:numel(classes),frequency) xticks(1:numel(classes)) xticklabels(tbl.Name) xtickangle(45) ylabel('Frequency') 理想情况下，所有类都有相同数量的观察结果。但是，CamVid 中的这些类比例失衡，这是街道场景汽车数据集中的常见问题。由于天空、建筑物和道路覆盖了图像中的更多区域，因此相比行人和骑自行车者像素，这些场景拥有更多的天空、建筑物

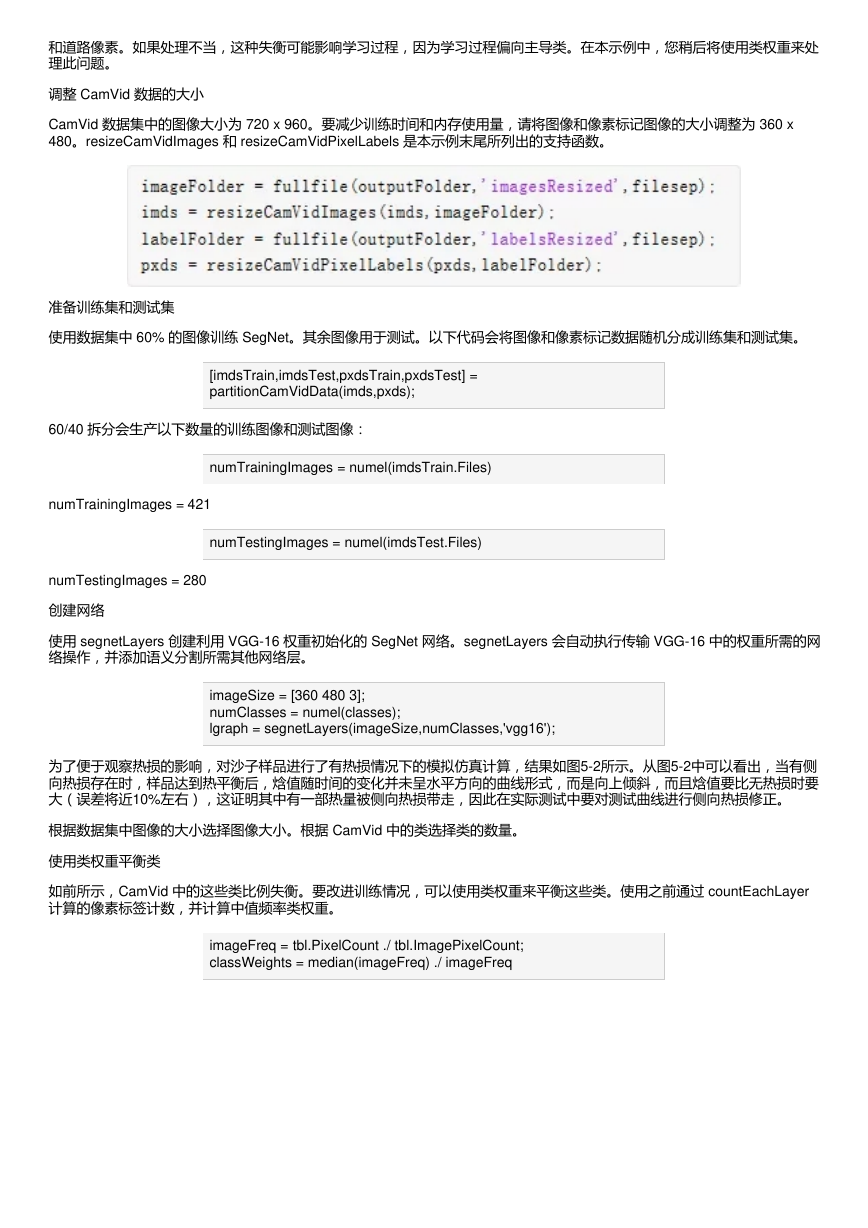

和道路像素。如果处理不当，这种失衡可能影响学习过程，因为学习过程偏向主导类。在本示例中，您稍后将使用类权重来处理此问题。调整 CamVid 数据的大小 CamVid 数据集中的图像大小为 720 x 960。要减少训练时间和内存使用量，请将图像和像素标记图像的大小调整为 360 x 480。resizeCamVidImages 和 resizeCamVidPixelLabels 是本示例末尾所列出的支持函数。准备训练集和测试集使用数据集中 60% 的图像训练 SegNet。其余图像用于测试。以下代码会将图像和像素标记数据随机分成训练集和测试集。 [imdsTrain,imdsTest,pxdsTrain,pxdsTest] = partitionCamVidData(imds,pxds); 60/40 拆分会生产以下数量的训练图像和测试图像： numTrainingImages = numel(imdsTrain.Files) numTrainingImages = 421 numTestingImages = numel(imdsTest.Files) numTestingImages = 280 创建网络使用 segnetLayers 创建利用 VGG-16 权重初始化的 SegNet 网络。segnetLayers 会自动执行传输 VGG-16 中的权重所需的网络操作，并添加语义分割所需其他网络层。 imageSize = [360 480 3]; numClasses = numel(classes); lgraph = segnetLayers(imageSize,numClasses,'vgg16'); 为了便于观察热损的影响，对沙子样品进行了有热损情况下的模拟仿真计算，结果如图5-2所示。从图5-2中可以看出，当有侧向热损存在时，样品达到热平衡后，焓值随时间的变化并未呈水平方向的曲线形式，而是向上倾斜，而且焓值要比无热损时要大（误差将近10%左右），这证明其中有一部热量被侧向热损带走，因此在实际测试中要对测试曲线进行侧向热损修正。根据数据集中图像的大小选择图像大小。根据 CamVid 中的类选择类的数量。使用类权重平衡类如前所示，CamVid 中的这些类比例失衡。要改进训练情况，可以使用类权重来平衡这些类。使用之前通过 countEachLayer 计算的像素标签计数，并计算中值频率类权重。 imageFreq = tbl.PixelCount ./ tbl.ImagePixelCount; classWeights = median(imageFreq) ./ imageFreq

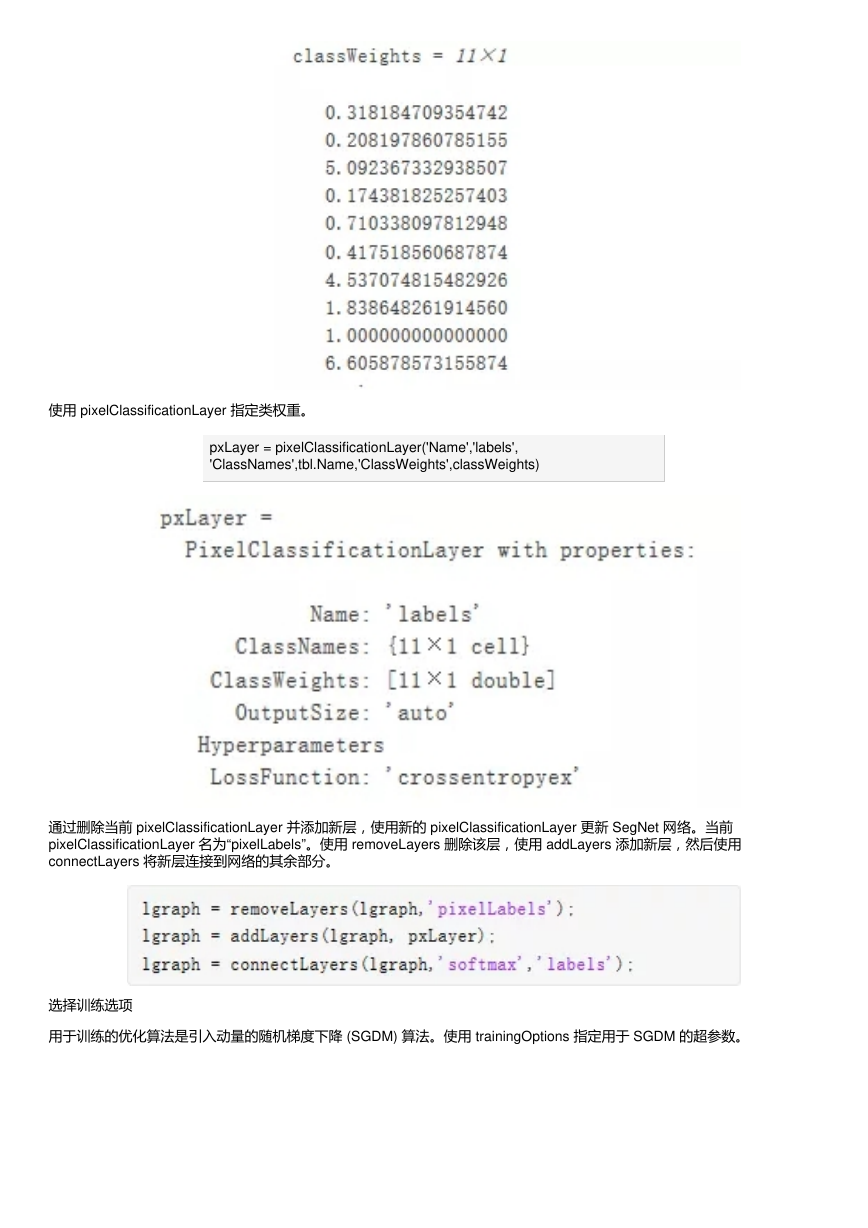

使用 pixelClassificationLayer 指定类权重。 pxLayer = pixelClassificationLayer('Name','labels', 'ClassNames',tbl.Name,'ClassWeights',classWeights) 通过删除当前 pixelClassificationLayer 并添加新层，使用新的 pixelClassificationLayer 更新 SegNet 网络。当前 pixelClassificationLayer 名为“pixelLabels”。使用 removeLayers 删除该层，使用 addLayers 添加新层，然后使用 connectLayers 将新层连接到网络的其余部分。选择训练选项用于训练的优化算法是引入动量的随机梯度下降 (SGDM) 算法。使用 trainingOptions 指定用于 SGDM 的超参数。

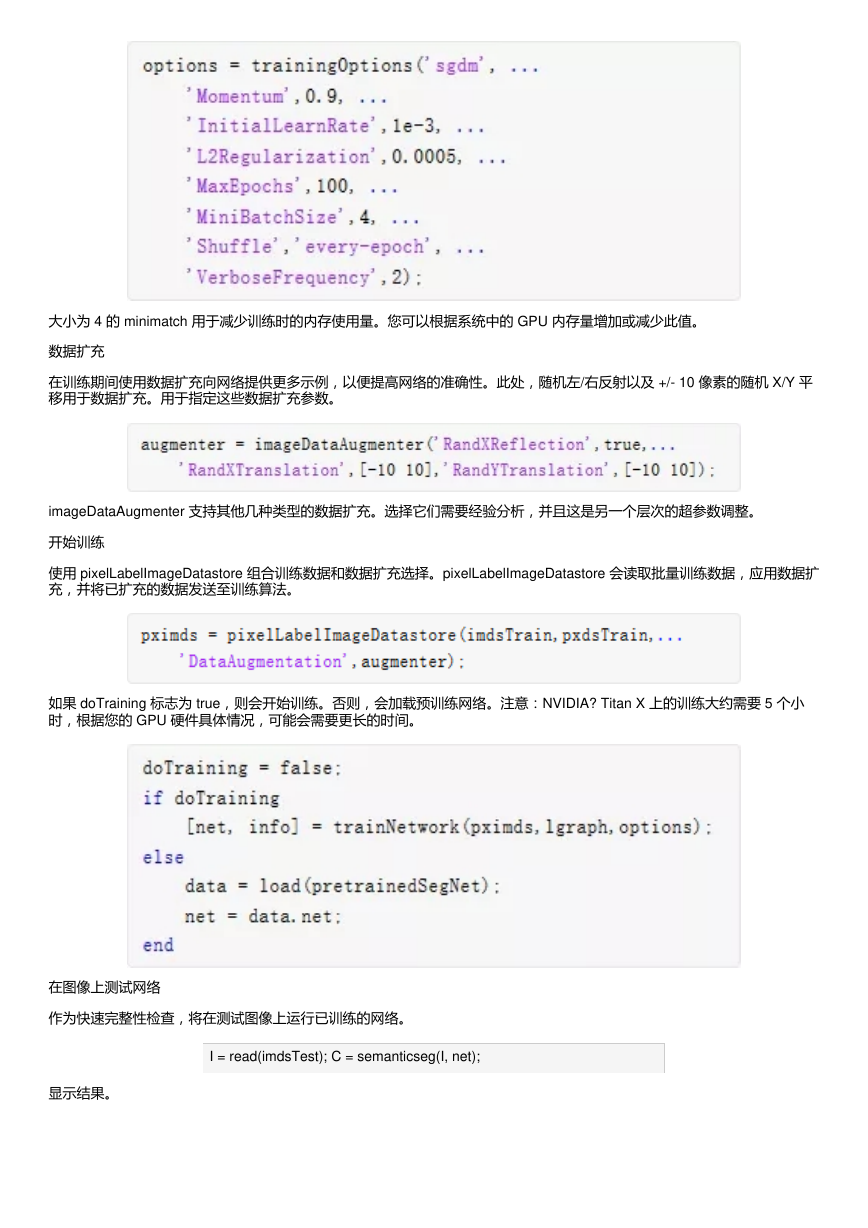

大小为 4 的 minimatch 用于减少训练时的内存使用量。您可以根据系统中的 GPU 内存量增加或减少此值。数据扩充在训练期间使用数据扩充向网络提供更多示例，以便提高网络的准确性。此处，随机左/右反射以及 +/- 10 像素的随机 X/Y 平移用于数据扩充。用于指定这些数据扩充参数。 imageDataAugmenter 支持其他几种类型的数据扩充。选择它们需要经验分析，并且这是另一个层次的超参数调整。开始训练使用 pixelLabelImageDatastore 组合训练数据和数据扩充选择。pixelLabelImageDatastore 会读取批量训练数据，应用数据扩充，并将已扩充的数据发送至训练算法。如果 doTraining 标志为 true，则会开始训练。否则，会加载预训练网络。注意：NVIDIA? Titan X 上的训练大约需要 5 个小时，根据您的 GPU 硬件具体情况，可能会需要更长的时间。在图像上测试网络作为快速完整性检查，将在测试图像上运行已训练的网络。 I = read(imdsTest); C = semanticseg(I, net); 显示结果。

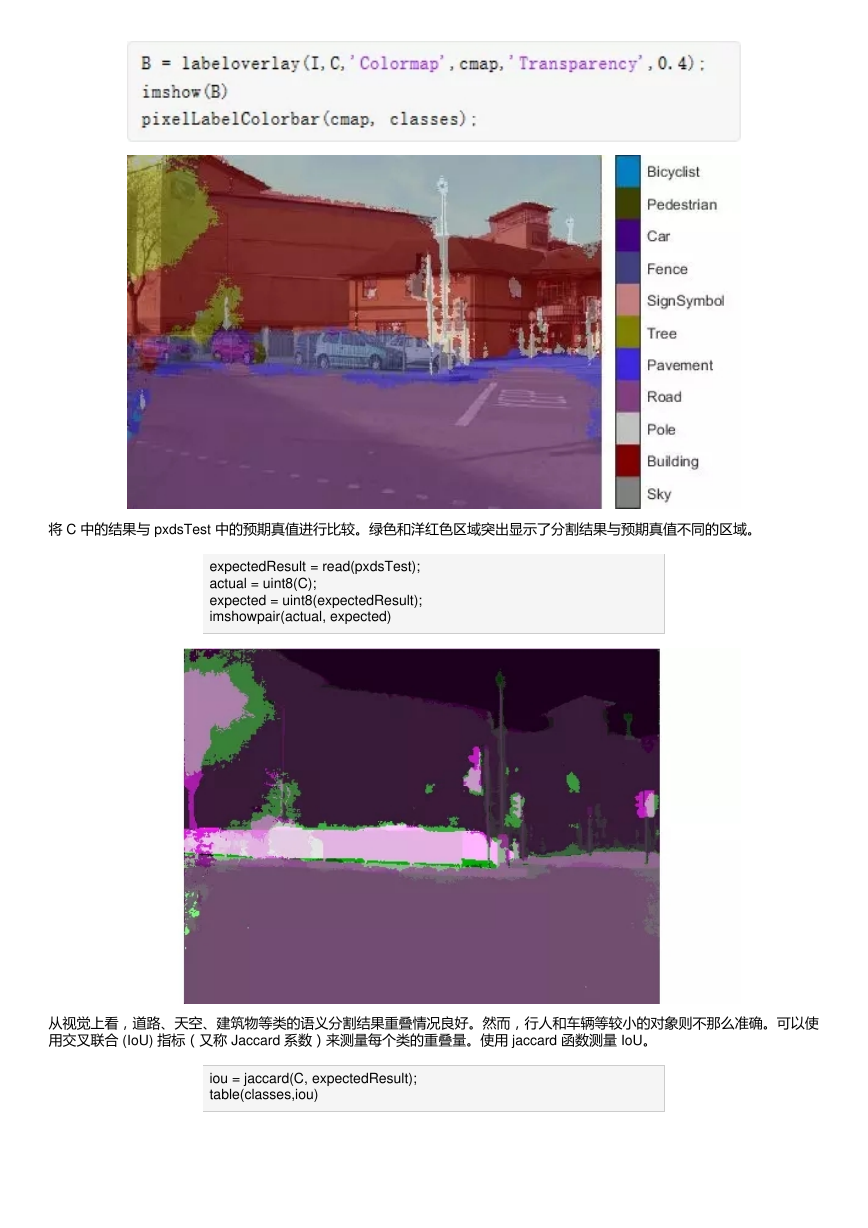

将 C 中的结果与 pxdsTest 中的预期真值进行比较。绿色和洋红色区域突出显示了分割结果与预期真值不同的区域。 expectedResult = read(pxdsTest); actual = uint8(C); expected = uint8(expectedResult); imshowpair(actual, expected) 从视觉上看，道路、天空、建筑物等类的语义分割结果重叠情况良好。然而，行人和车辆等较小的对象则不那么准确。可以使用交叉联合 (IoU) 指标（又称 Jaccard 系数）来测量每个类的重叠量。使用 jaccard 函数测量 IoU。 iou = jaccard(C, expectedResult); table(classes,iou)
