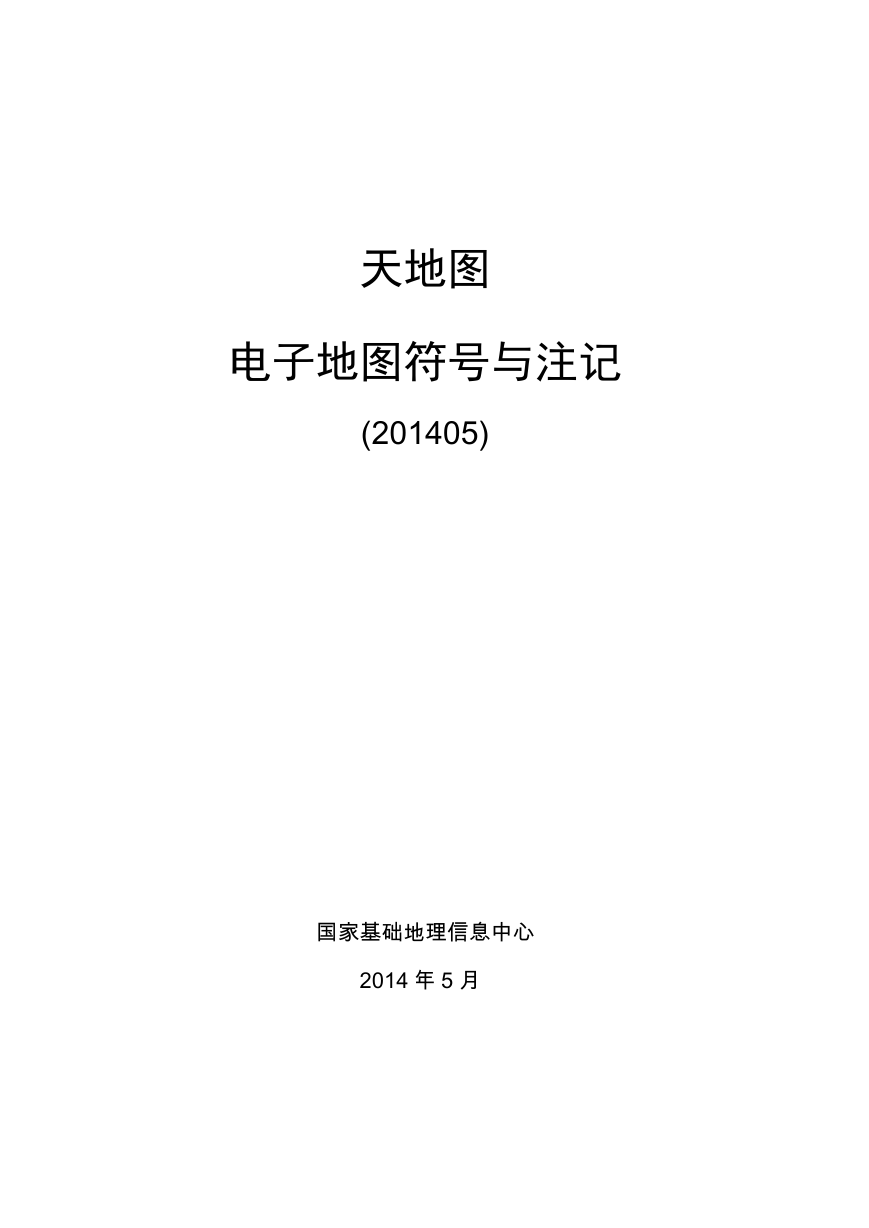

天地图电子地图符号与注记 (201405) 国家基础地理信息中心 2014 年 5 月

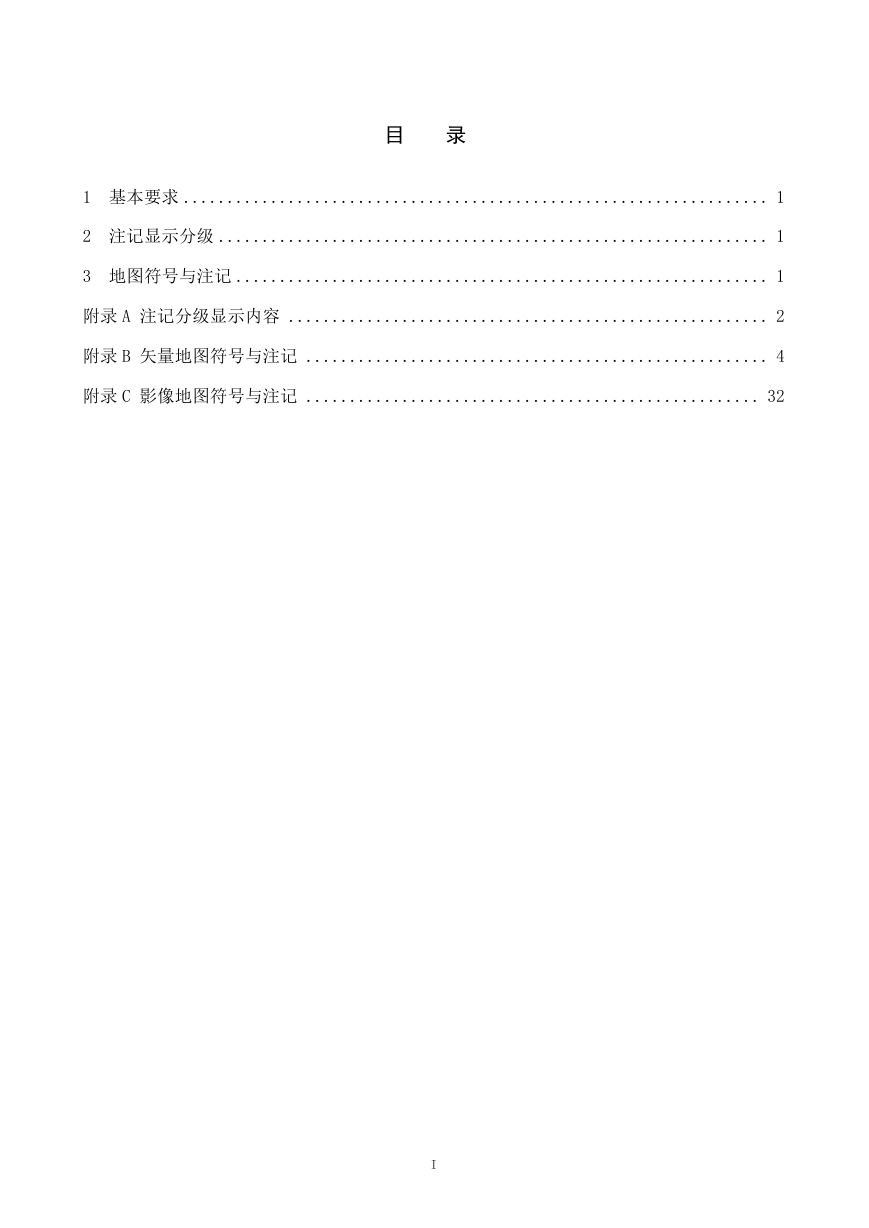

目录 1 基本要求 ................................................................... 1 2 注记显示分级 ............................................................... 1 3 地图符号与注记 ............................................................. 1 附录 A 注记分级显示内容 ....................................................... 2 附录 B 矢量地图符号与注记 ..................................................... 4 附录 C 影像地图符号与注记 .................................................... 32 I

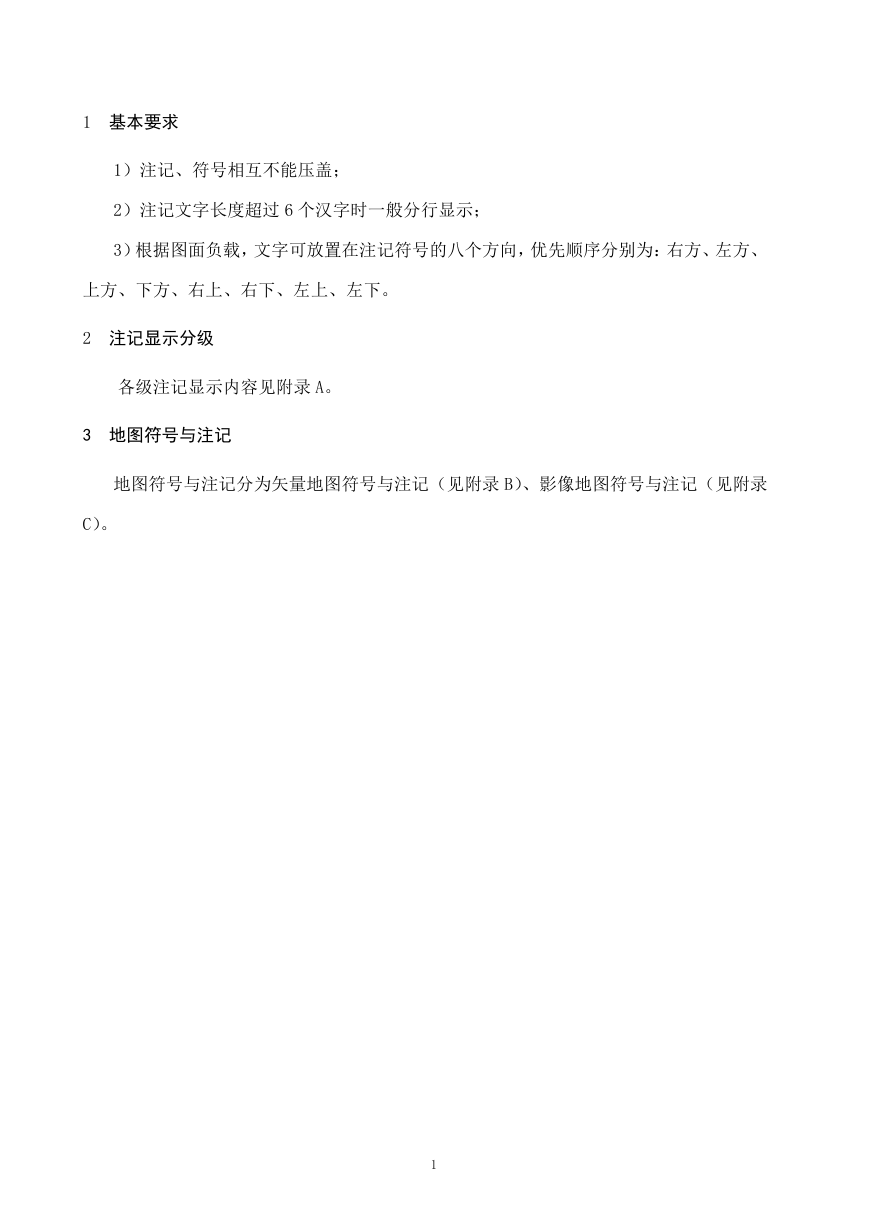

1 基本要求 1）注记、符号相互不能压盖； 2）注记文字长度超过 6 个汉字时一般分行显示； 3）根据图面负载，文字可放置在注记符号的八个方向，优先顺序分别为：右方、左方、上方、下方、右上、右下、左上、左下。 2 注记显示分级各级注记显示内容见附录 A。 3 地图符号与注记地图符号与注记分为矢量地图符号与注记（见附录 B）、影像地图符号与注记（见附录 C）。 1

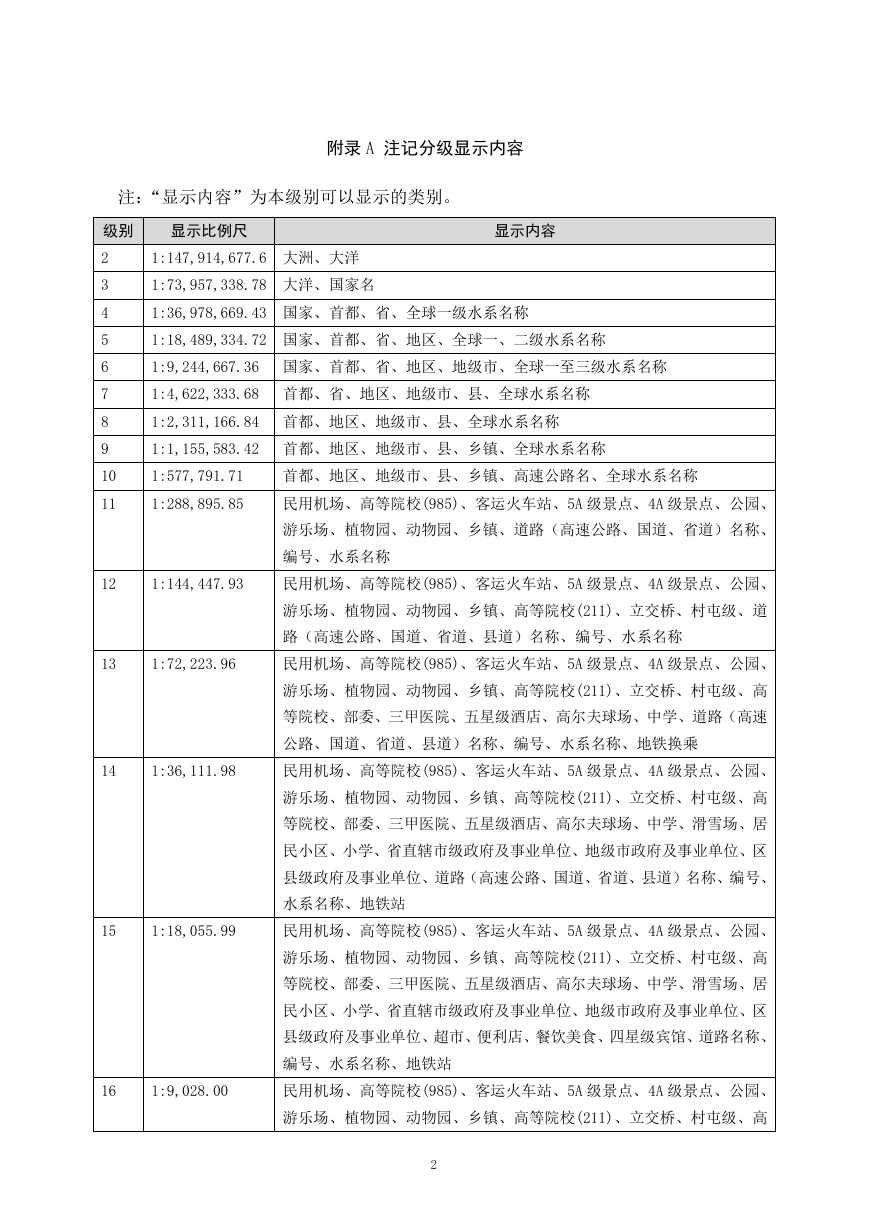

附录 A 注记分级显示内容注：“显示内容”为本级别可以显示的类别。级别显示比例尺显示内容 2 3 4 5 6 7 8 9 10 11 1:147,914,677.6 大洲、大洋 1:73,957,338.78 大洋、国家名 1:36,978,669.43 国家、首都、省、全球一级水系名称 1:18,489,334.72 国家、首都、省、地区、全球一、二级水系名称 1:9,244,667.36 国家、首都、省、地区、地级市、全球一至三级水系名称 1:4,622,333.68 首都、省、地区、地级市、县、全球水系名称 1:2,311,166.84 首都、地区、地级市、县、全球水系名称 1:1,155,583.42 首都、地区、地级市、县、乡镇、全球水系名称 1:577,791.71 首都、地区、地级市、县、乡镇、高速公路名、全球水系名称 1:288,895.85 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、道路（高速公路、国道、省道）名称、编号、水系名称 12 1:144,447.93 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、道路（高速公路、国道、省道、县道）名称、编号、水系名称 13 1:72,223.96 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、高等院校、部委、三甲医院、五星级酒店、高尔夫球场、中学、道路（高速公路、国道、省道、县道）名称、编号、水系名称、地铁换乘 14 1:36,111.98 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、高等院校、部委、三甲医院、五星级酒店、高尔夫球场、中学、滑雪场、居民小区、小学、省直辖市级政府及事业单位、地级市政府及事业单位、区县级政府及事业单位、道路（高速公路、国道、省道、县道）名称、编号、水系名称、地铁站 15 1:18,055.99 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、高等院校、部委、三甲医院、五星级酒店、高尔夫球场、中学、滑雪场、居民小区、小学、省直辖市级政府及事业单位、地级市政府及事业单位、区县级政府及事业单位、超市、便利店、餐饮美食、四星级宾馆、道路名称、编号、水系名称、地铁站 16 1:9,028.00 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、高 2

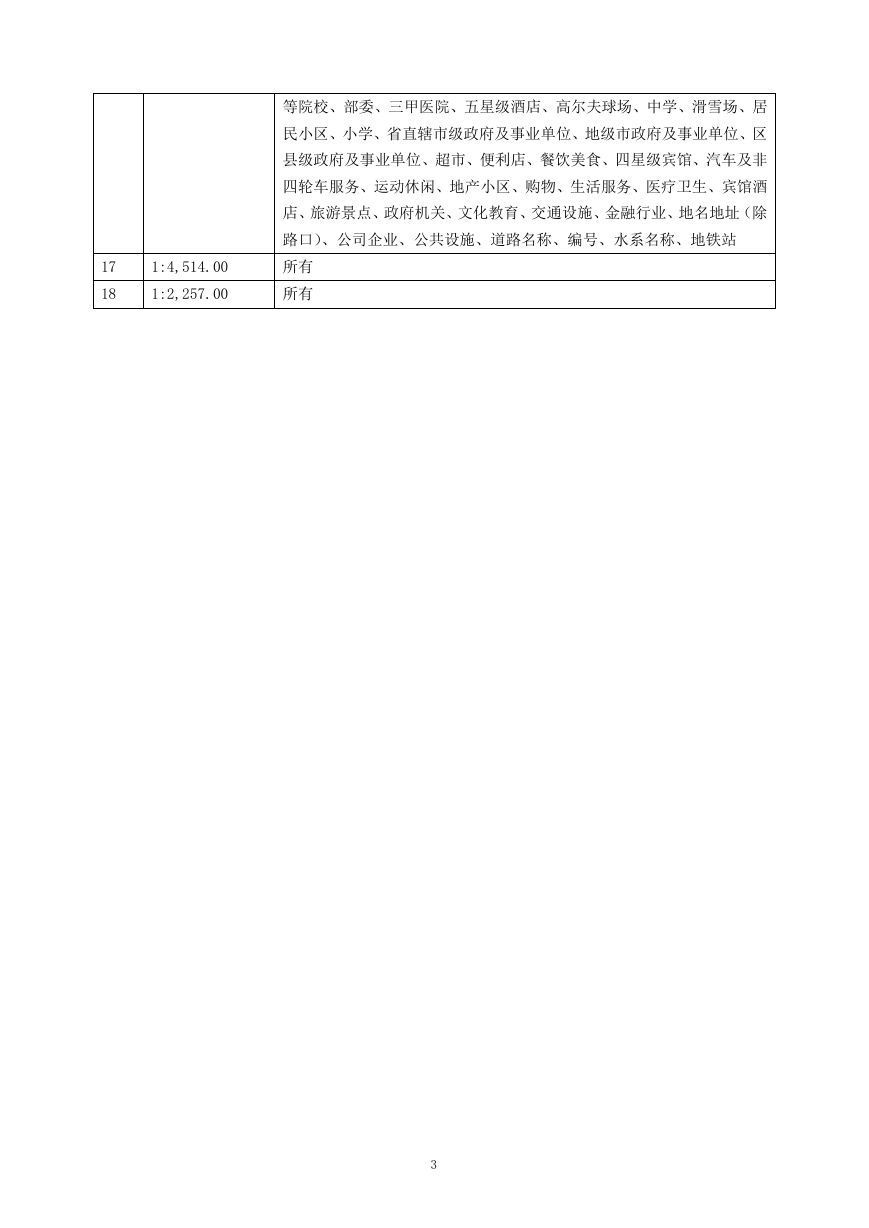

等院校、部委、三甲医院、五星级酒店、高尔夫球场、中学、滑雪场、居民小区、小学、省直辖市级政府及事业单位、地级市政府及事业单位、区县级政府及事业单位、超市、便利店、餐饮美食、四星级宾馆、汽车及非四轮车服务、运动休闲、地产小区、购物、生活服务、医疗卫生、宾馆酒店、旅游景点、政府机关、文化教育、交通设施、金融行业、地名地址（除路口）、公司企业、公共设施、道路名称、编号、水系名称、地铁站 17 18 1:4,514.00 1:2,257.00 所有所有 3

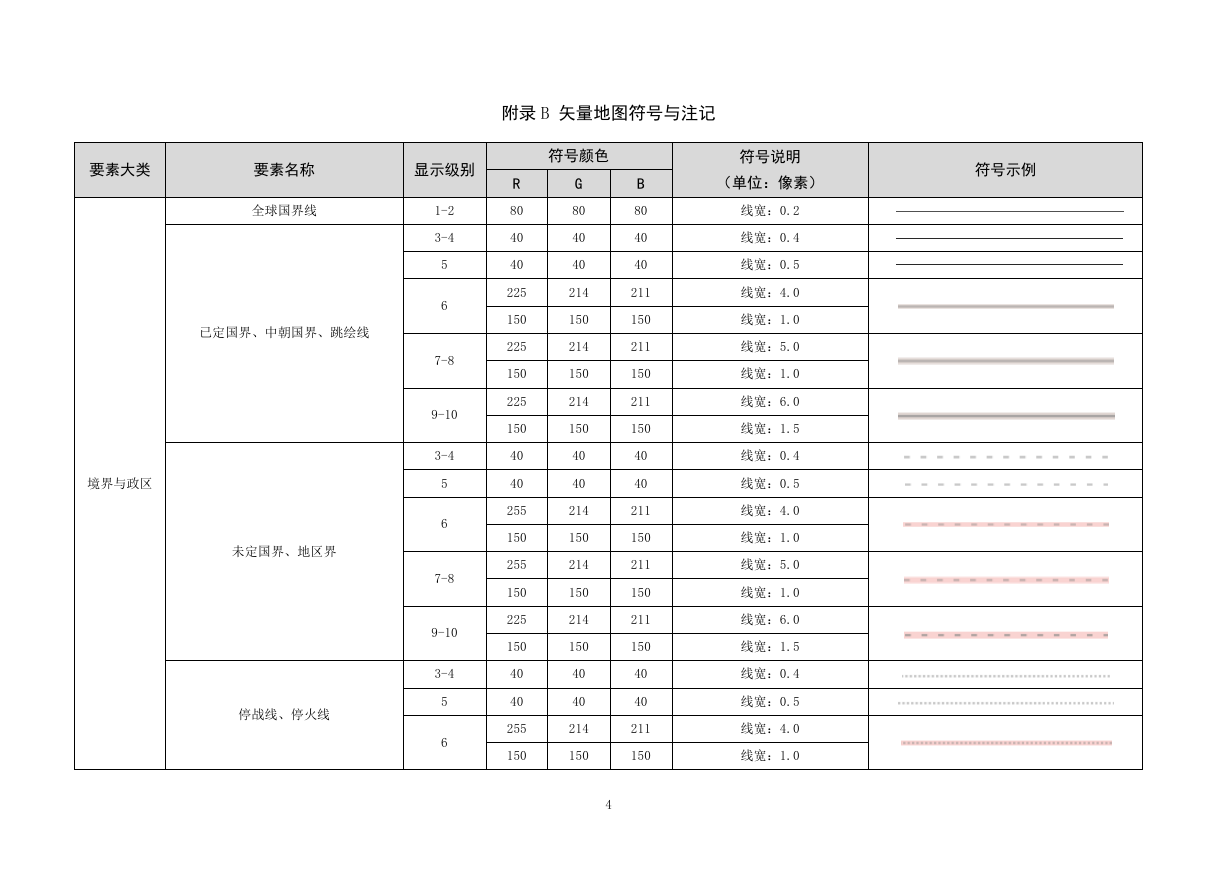

要素大类要素名称显示级别全球国界线已定国界、中朝国界、跳绘线境界与政区未定国界、地区界停战线、停火线 1-2 3-4 5 6 7-8 9-10 3-4 5 6 7-8 9-10 3-4 5 6 附录 B 矢量地图符号与注记符号颜色符号说明 R 80 40 40 225 150 225 150 225 150 40 40 255 150 255 150 225 150 40 40 255 150 B 80 40 40 211 150 211 150 211 150 40 40 211 150 211 150 211 150 40 40 211 150 G 80 40 40 214 150 214 150 214 150 40 40 214 150 214 150 214 150 40 40 214 150 4 （单位：像素）线宽：0.2 线宽：0.4 线宽：0.5 线宽：4.0 线宽：1.0 线宽：5.0 线宽：1.0 线宽：6.0 线宽：1.5 线宽：0.4 线宽：0.5 线宽：4.0 线宽：1.0 线宽：5.0 线宽：1.0 线宽：6.0 线宽：1.5 线宽：0.4 线宽：0.5 线宽：4.0 线宽：1.0 符号示例

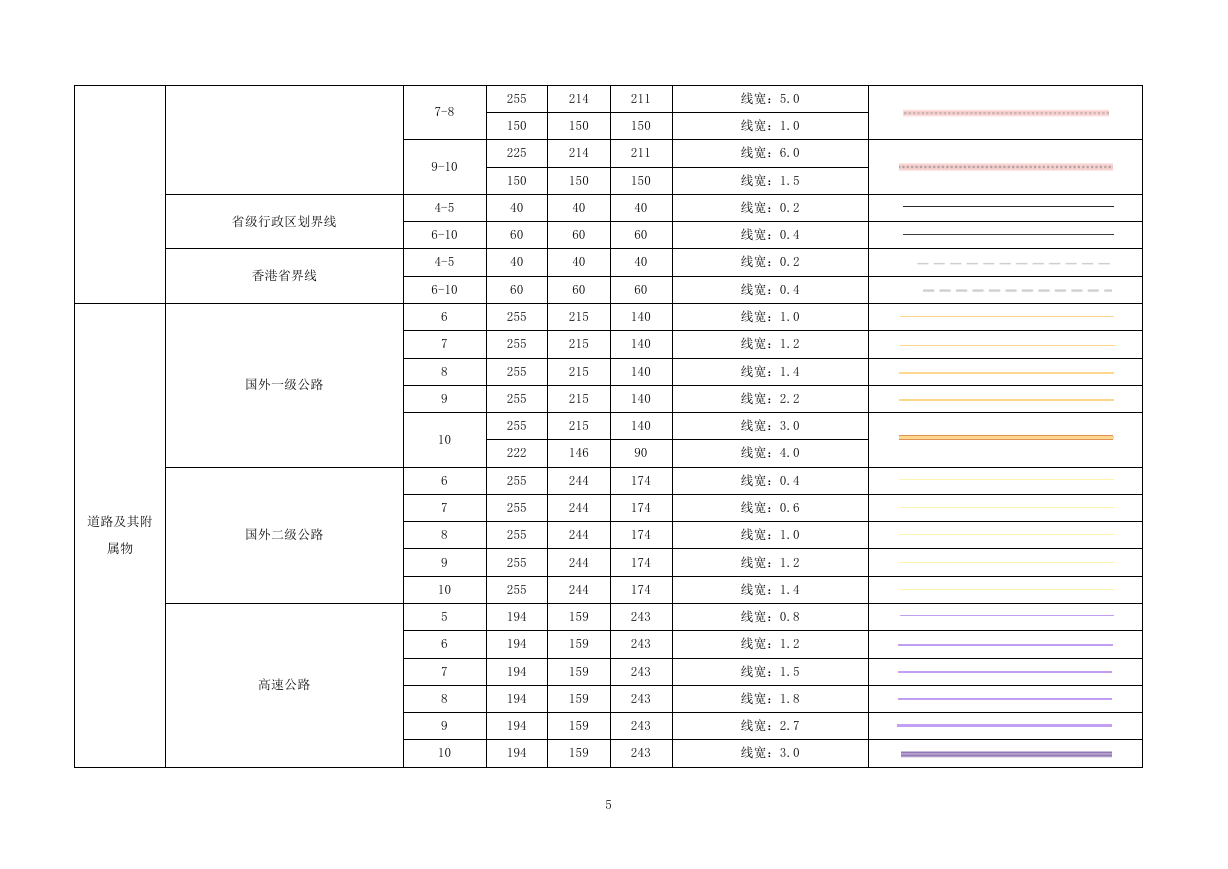

省级行政区划界线香港省界线国外一级公路道路及其附属物国外二级公路高速公路 7-8 9-10 4-5 6-10 4-5 6-10 6 7 8 9 10 6 7 8 9 10 5 6 7 8 9 10 255 150 225 150 40 60 40 60 255 255 255 255 255 222 255 255 255 255 255 194 194 194 194 194 194 211 150 211 150 40 60 40 60 140 140 140 140 140 90 174 174 174 174 174 243 243 243 243 243 243 214 150 214 150 40 60 40 60 215 215 215 215 215 146 244 244 244 244 244 159 159 159 159 159 159 5 线宽：5.0 线宽：1.0 线宽：6.0 线宽：1.5 线宽：0.2 线宽：0.4 线宽：0.2 线宽：0.4 线宽：1.0 线宽：1.2 线宽：1.4 线宽：2.2 线宽：3.0 线宽：4.0 线宽：0.4 线宽：0.6 线宽：1.0 线宽：1.2 线宽：1.4 线宽：0.8 线宽：1.2 线宽：1.5 线宽：1.8 线宽：2.7 线宽：3.0

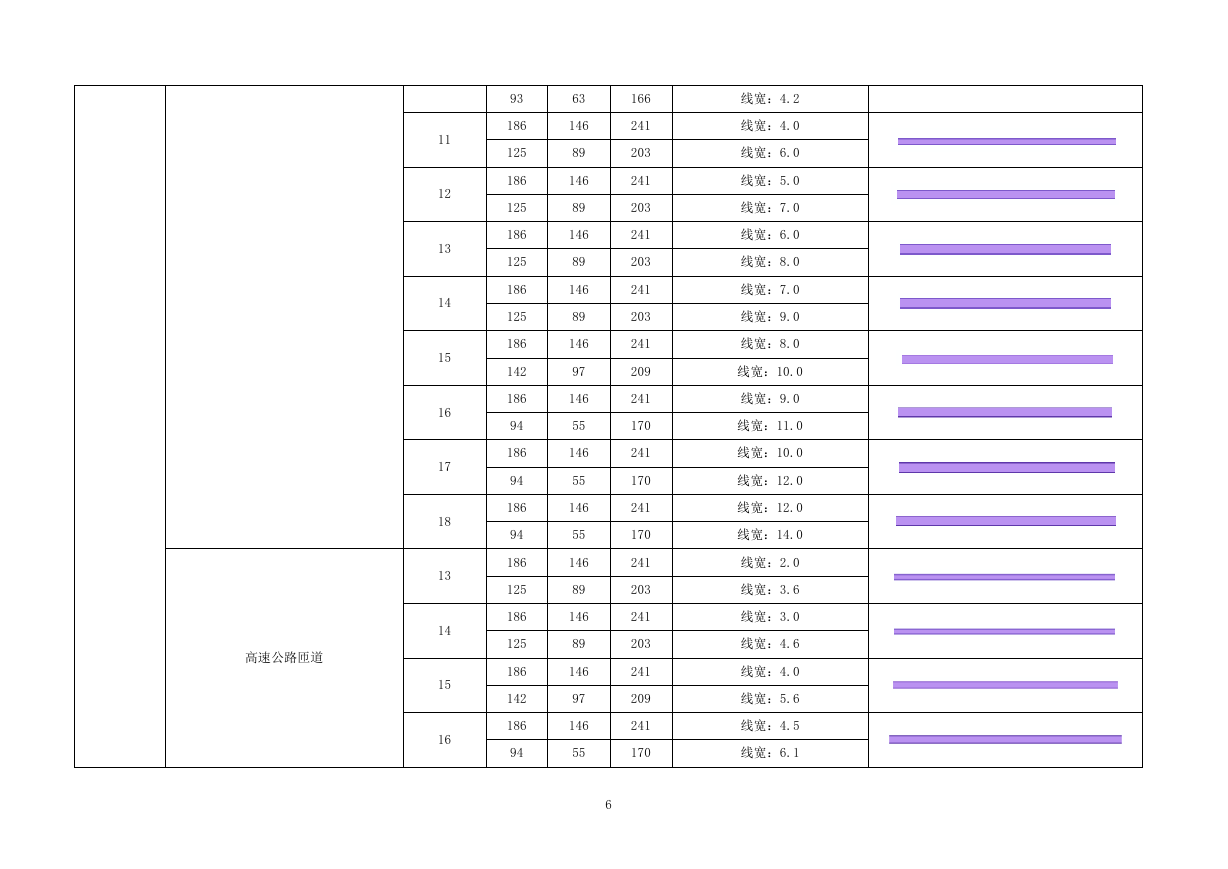

11 12 13 14 15 16 17 18 13 14 15 16 93 186 125 186 125 186 125 186 125 186 142 186 94 186 94 186 94 186 125 186 125 186 142 186 94 166 241 203 241 203 241 203 241 203 241 209 241 170 241 170 241 170 241 203 241 203 241 209 241 170 63 146 89 146 89 146 89 146 89 146 97 146 55 146 55 146 55 146 89 146 89 146 97 146 55 6 线宽：4.2 线宽：4.0 线宽：6.0 线宽：5.0 线宽：7.0 线宽：6.0 线宽：8.0 线宽：7.0 线宽：9.0 线宽：8.0 线宽：10.0 线宽：9.0 线宽：11.0 线宽：10.0 线宽：12.0 线宽：12.0 线宽：14.0 线宽：2.0 线宽：3.6 线宽：3.0 线宽：4.6 线宽：4.0 线宽：5.6 线宽：4.5 线宽：6.1 高速公路匝道
