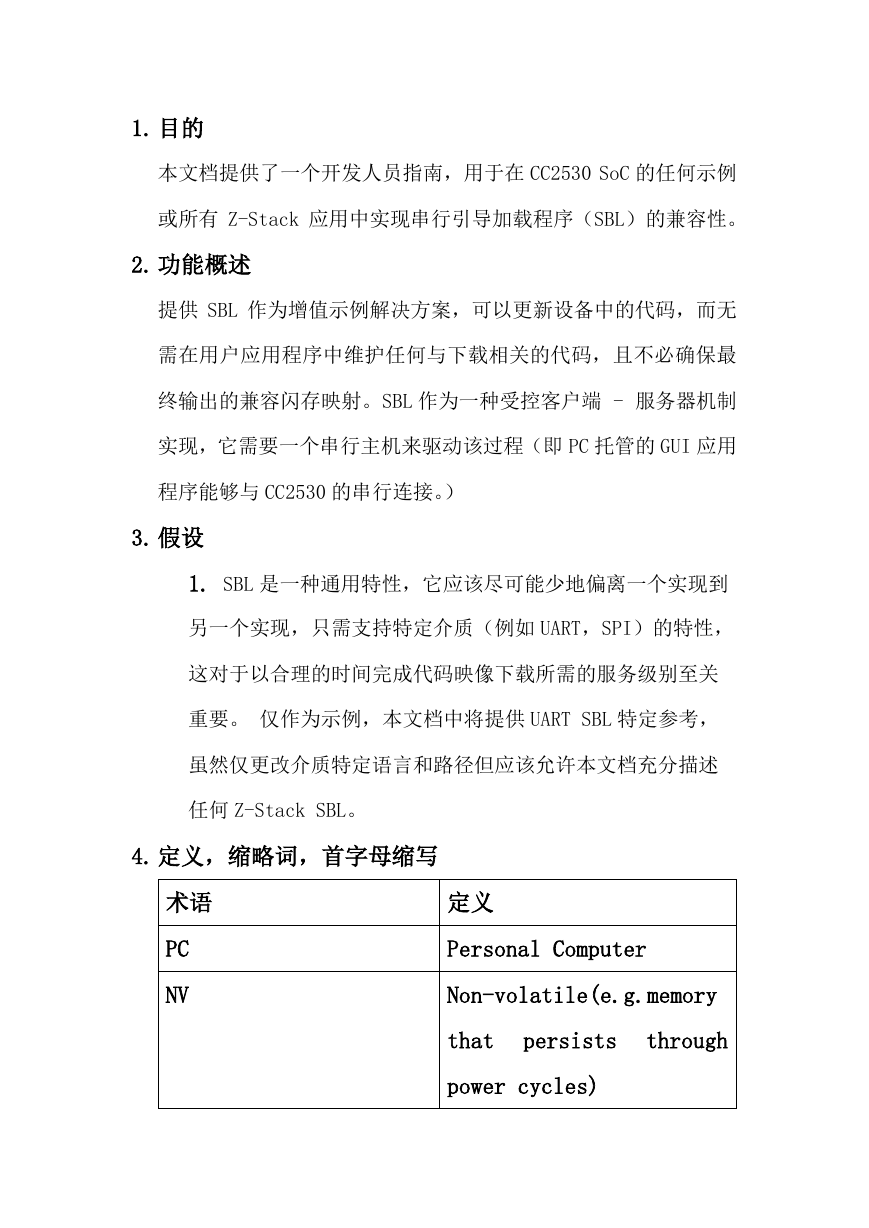

1. 目的本文档提供了一个开发人员指南，用于在 CC2530 SoC 的任何示例或所有 Z-Stack 应用中实现串行引导加载程序（SBL）的兼容性。 2. 功能概述提供 SBL 作为增值示例解决方案，可以更新设备中的代码，而无需在用户应用程序中维护任何与下载相关的代码，且不必确保最终输出的兼容闪存映射。SBL 作为一种受控客户端 - 服务器机制实现，它需要一个串行主机来驱动该过程（即 PC 托管的 GUI 应用程序能够与 CC2530 的串行连接。） 3. 假设 1. SBL 是一种通用特性，它应该尽可能少地偏离一个实现到另一个实现，只需支持特定介质（例如 UART，SPI）的特性，这对于以合理的时间完成代码映像下载所需的服务级别至关重要。仅作为示例，本文档中将提供 UART SBL 特定参考，虽然仅更改介质特定语言和路径但应该允许本文档充分描述任何 Z-Stack SBL。 4. 定义，缩略词，首字母缩写术语 PC NV 定义 Personal Computer Non-volatile(e.g.memory that persists through power cycles)

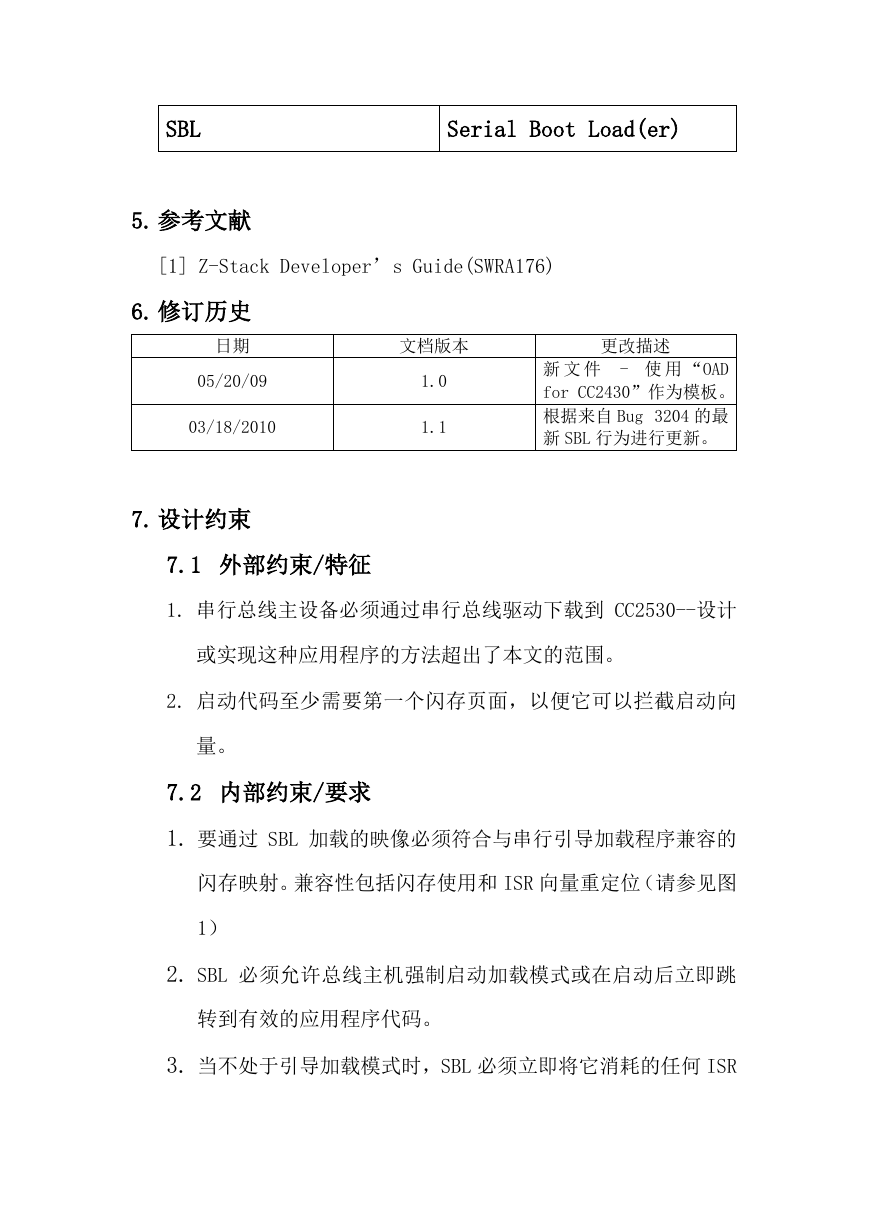

SBL 5. 参考文献 Serial Boot Load(er) [1] Z-Stack Developer’s Guide(SWRA176) 6. 修订历史日期 05/20/09 03/18/2010 7. 设计约束文档版本更改描述 1.0 1.1 新文件 - 使用 “OAD for CC2430”作为模板。根据来自 Bug 3204 的最新 SBL 行为进行更新。 7.1 外部约束/特征 1. 串行总线主设备必须通过串行总线驱动下载到 CC2530--设计或实现这种应用程序的方法超出了本文的范围。 2. 启动代码至少需要第一个闪存页面，以便它可以拦截启动向量。 7.2 内部约束/要求 1. 要通过 SBL 加载的映像必须符合与串行引导加载程序兼容的闪存映射。兼容性包括闪存使用和 ISR 向量重定位（请参见图 1） 2. SBL 必须允许总线主机强制启动加载模式或在启动后立即跳转到有效的应用程序代码。 3. 当不处于引导加载模式时，SBL 必须立即将它消耗的任何 ISR

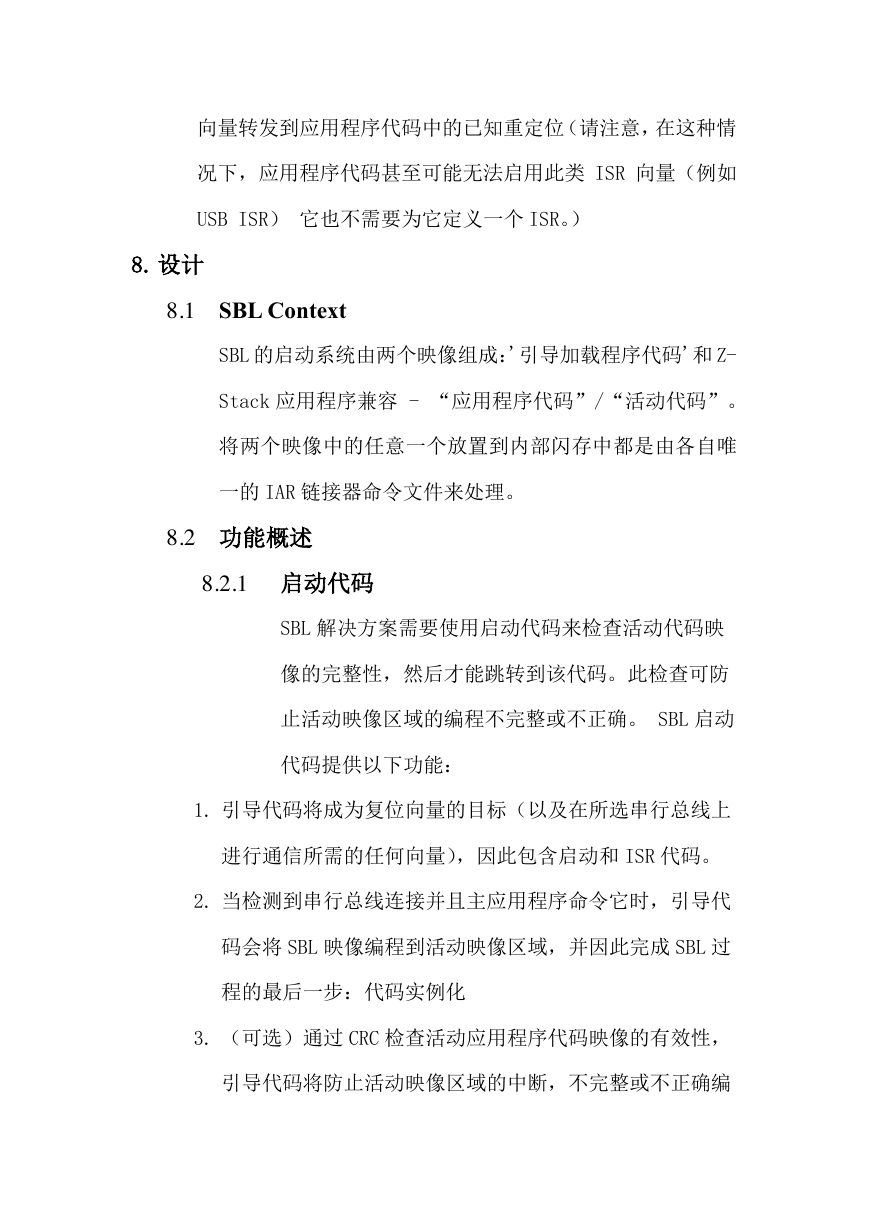

向量转发到应用程序代码中的已知重定位（请注意，在这种情况下，应用程序代码甚至可能无法启用此类 ISR 向量（例如 USB ISR）它也不需要为它定义一个 ISR。） 8. 设计 8.1 SBL Context SBL 的启动系统由两个映像组成：'引导加载程序代码'和 Z- Stack 应用程序兼容 - “应用程序代码”/“活动代码”。将两个映像中的任意一个放置到内部闪存中都是由各自唯一的 IAR 链接器命令文件来处理。 8.2 功能概述 8.2.1 启动代码 SBL 解决方案需要使用启动代码来检查活动代码映像的完整性，然后才能跳转到该代码。此检查可防止活动映像区域的编程不完整或不正确。 SBL 启动代码提供以下功能： 1. 引导代码将成为复位向量的目标（以及在所选串行总线上进行通信所需的任何向量），因此包含启动和 ISR 代码。 2. 当检测到串行总线连接并且主应用程序命令它时，引导代码会将 SBL 映像编程到活动映像区域，并因此完成 SBL 过程的最后一步：代码实例化 3. （可选）通过 CRC 检查活动应用程序代码映像的有效性，引导代码将防止活动映像区域的中断，不完整或不正确编

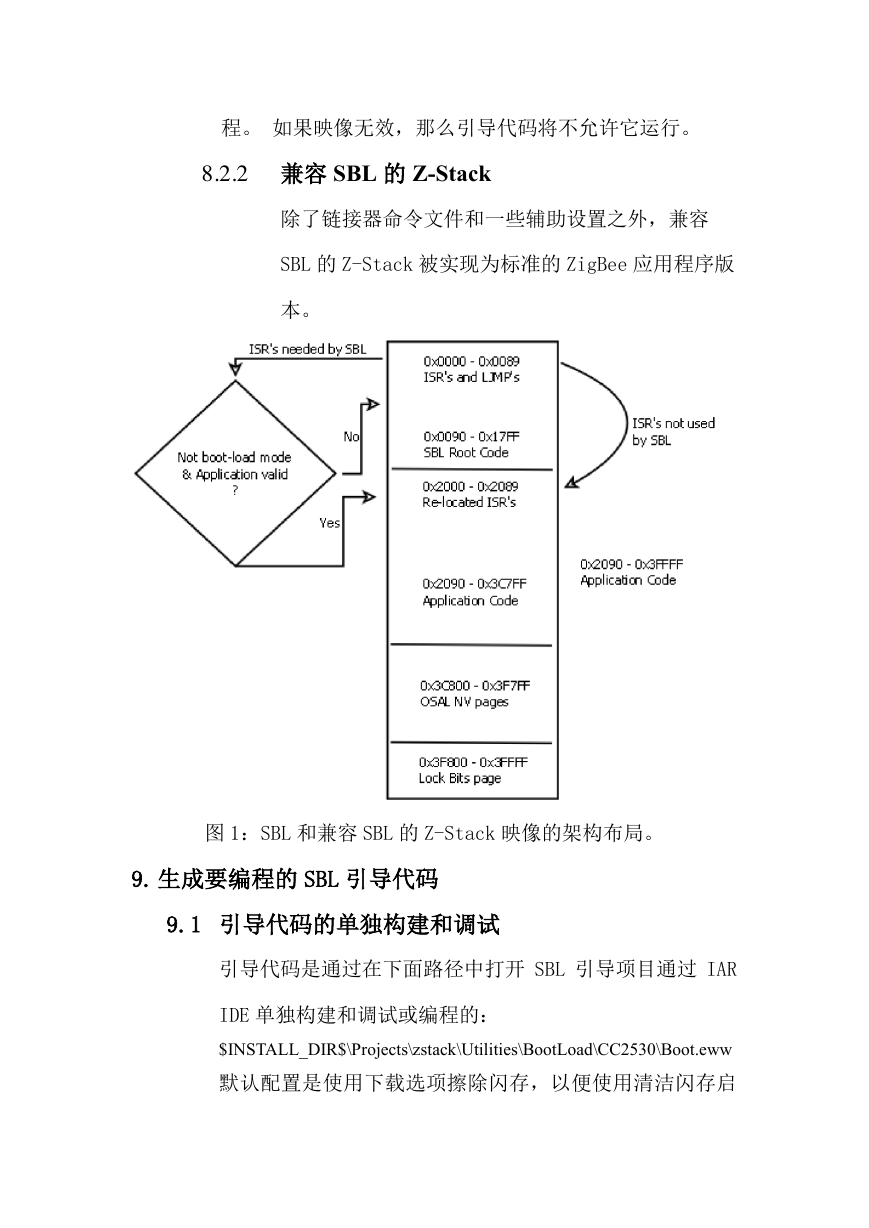

程。如果映像无效，那么引导代码将不允许它运行。 8.2.2 兼容 SBL 的 Z-Stack 除了链接器命令文件和一些辅助设置之外，兼容 SBL 的 Z-Stack 被实现为标准的 ZigBee 应用程序版本。图 1：SBL 和兼容 SBL 的 Z-Stack 映像的架构布局。 9. 生成要编程的 SBL 引导代码 9.1 引导代码的单独构建和调试引导代码是通过在下面路径中打开 SBL 引导项目通过 IAR IDE 单独构建和调试或编程的： $INSTALL_DIR$\Projects\zstack\Utilities\BootLoad\CC2530\Boot.eww 默认配置是使用下载选项擦除闪存，以便使用清洁闪存启

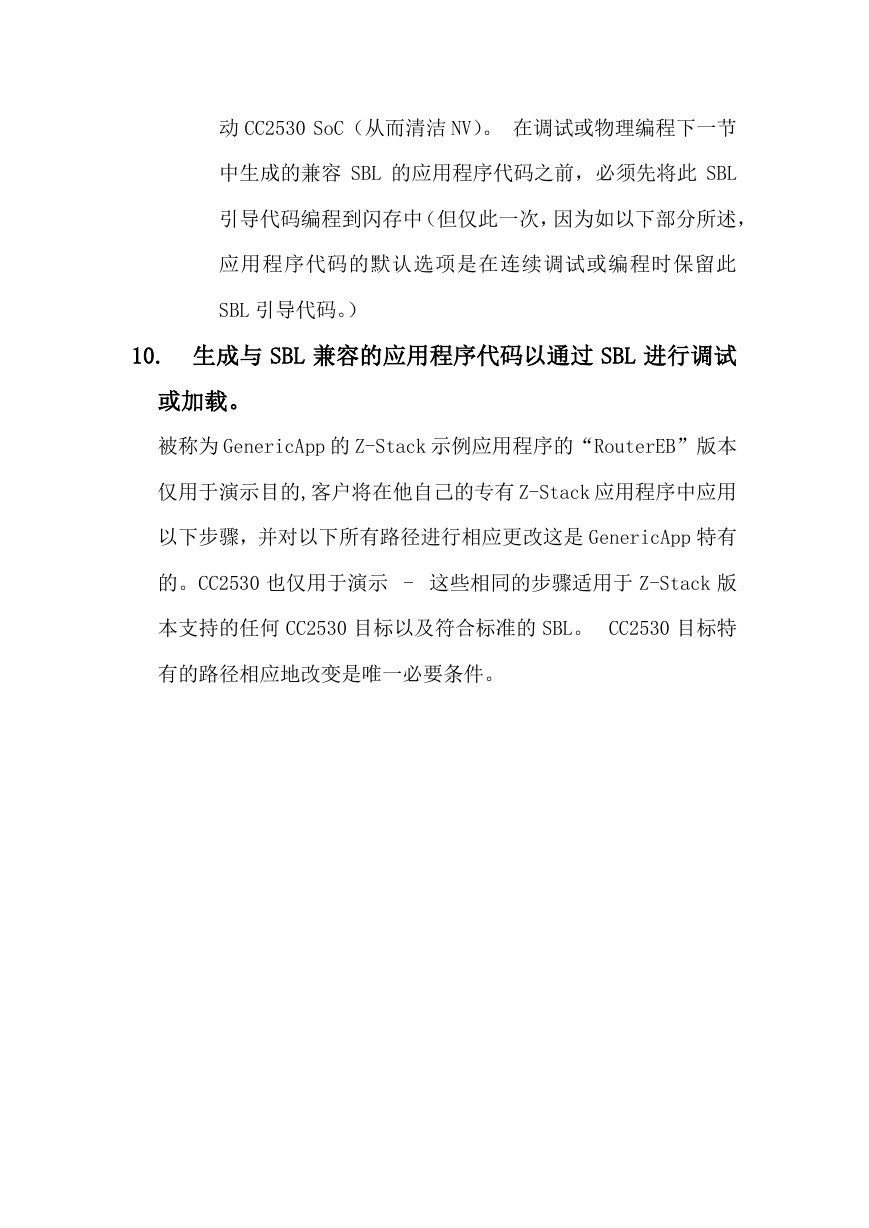

动 CC2530 SoC（从而清洁 NV）。在调试或物理编程下一节中生成的兼容 SBL 的应用程序代码之前，必须先将此 SBL 引导代码编程到闪存中（但仅此一次，因为如以下部分所述，应用程序代码的默认选项是在连续调试或编程时保留此 SBL 引导代码。） 10. 生成与 SBL 兼容的应用程序代码以通过 SBL 进行调试或加载。被称为 GenericApp 的 Z-Stack 示例应用程序的“RouterEB”版本仅用于演示目的,客户将在他自己的专有 Z-Stack 应用程序中应用以下步骤，并对以下所有路径进行相应更改这是 GenericApp 特有的。CC2530 也仅用于演示 - 这些相同的步骤适用于 Z-Stack 版本支持的任何 CC2530 目标以及符合标准的 SBL。 CC2530 目标特有的路径相应地改变是唯一必要条件。

10.1 为 SBL 功能配置链接器选项。 10.1.1 配置链接器以生成额外的输出。选中该复选框以“Allow C-SPY-specific extra output file”，如下所示。

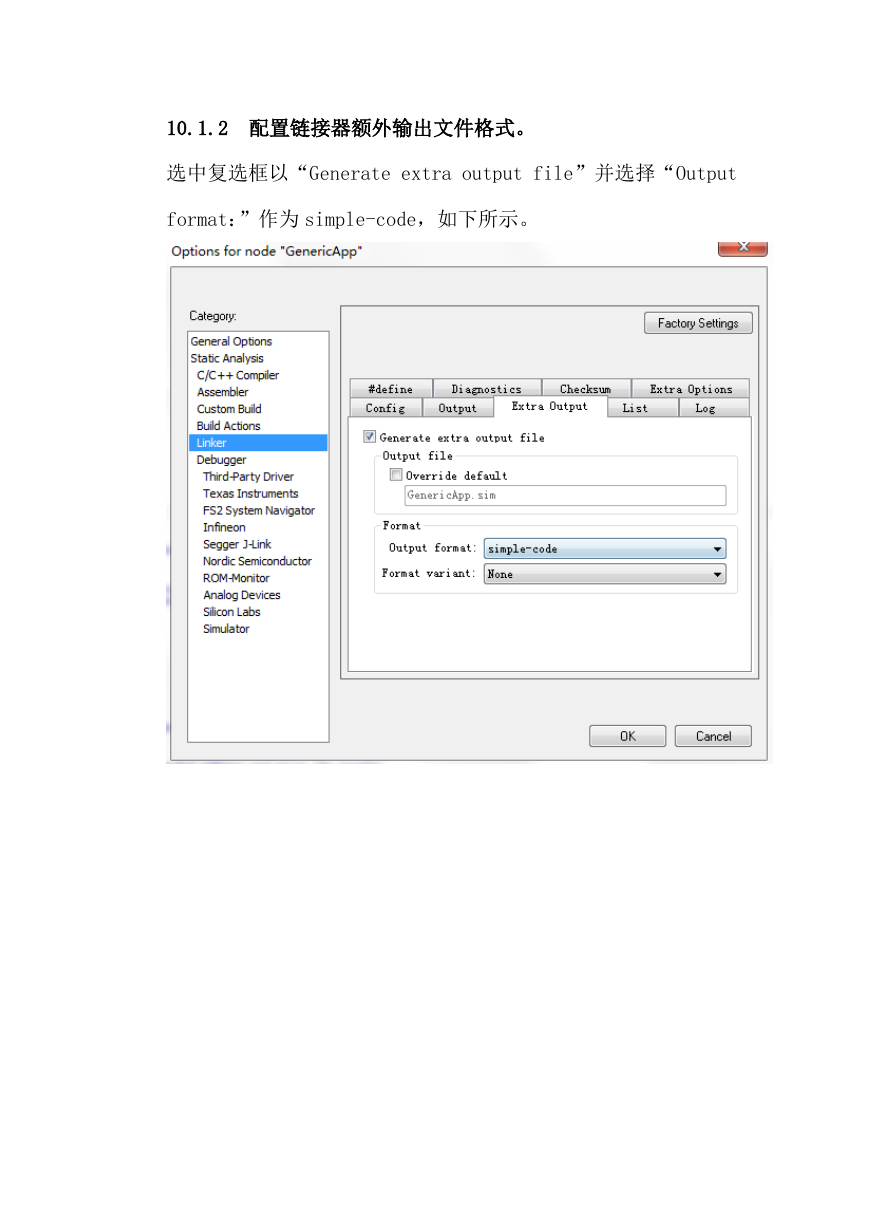

10.1.2 配置链接器额外输出文件格式。选中复选框以“Generate extra output file”并选择“Output format：”作为 simple-code，如下所示。

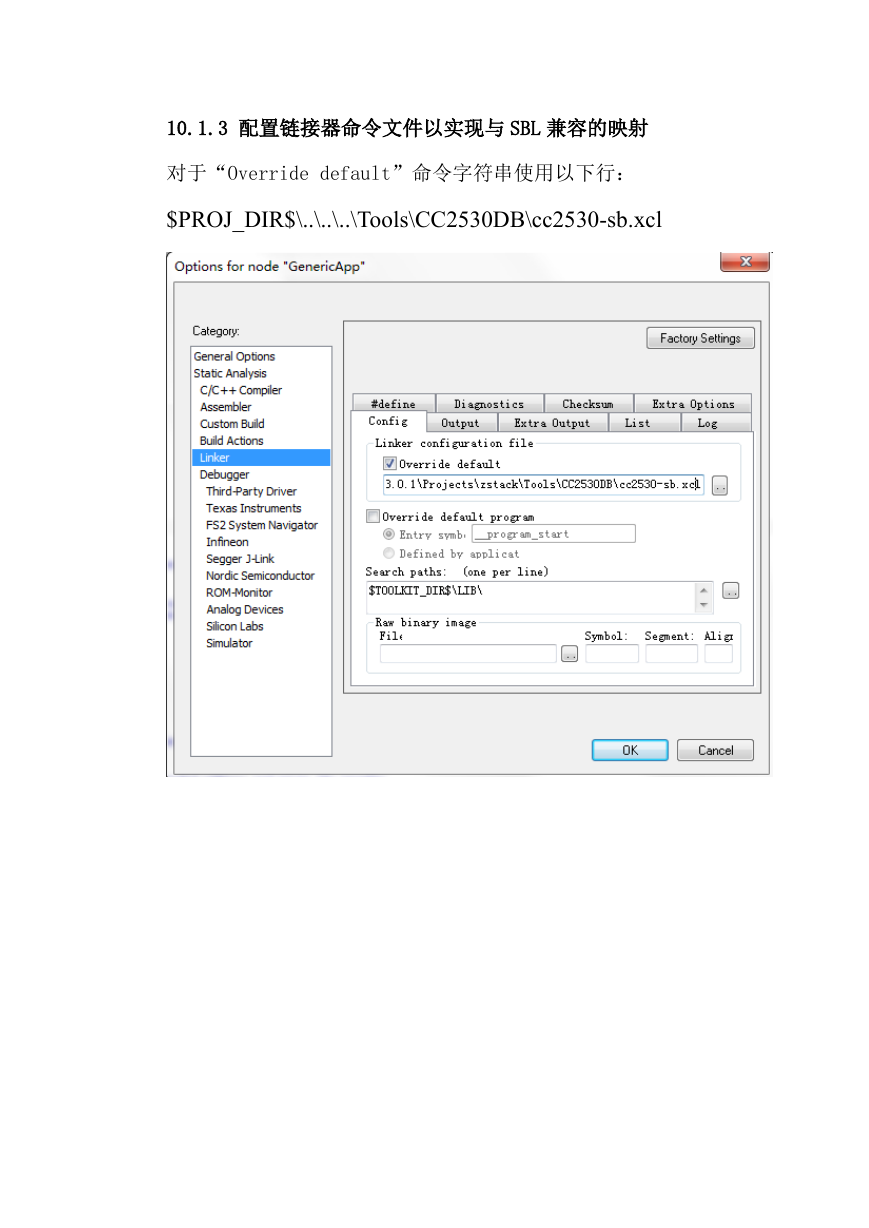

10.1.3 配置链接器命令文件以实现与 SBL 兼容的映射对于“Override default”命令字符串使用以下行： $PROJ_DIR$\..\..\..\Tools\CC2530DB\cc2530-sb.xcl
