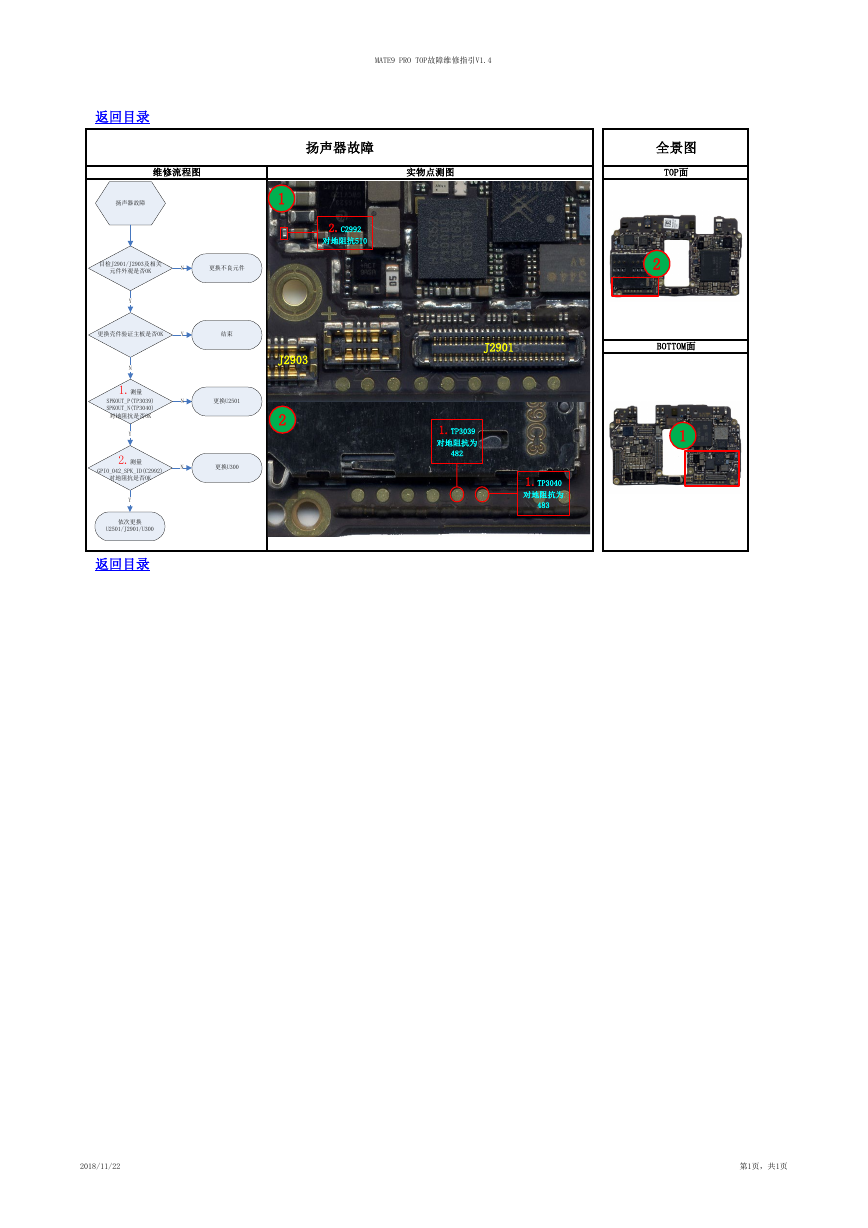

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 扬声器故障 扬声器故障 1 2.C2992 对地阻抗510 目检J2901/J2903及相关 元件外观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 J2903 2 N 更换U2501 N 更换U300 N 1.测量 SPKOUT_P(TP3039) SPKOUT_N(TP3040) 对地阻抗是否OK Y 2.测量 GPIO_042_SPK_ID(C2992) 对地阻抗是否OK Y 依次更换 U2501/J2901/U300 返回目录 全景图 TOP面 2 J2901 BOTTOM面 1.TP3039 对地阻抗为 482 1 1.TP3040 对地阻抗为 483 2018/11/22 第1页，共1页
