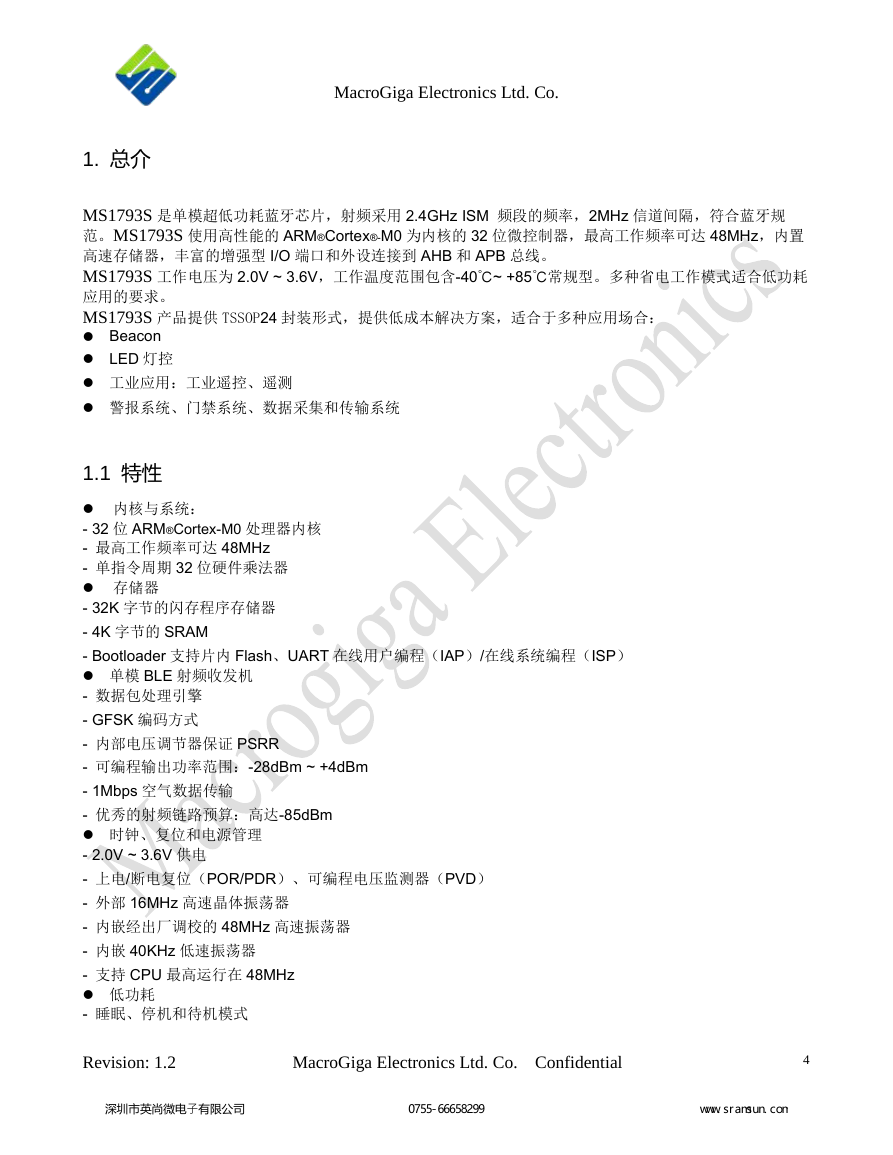

MacroGiga Electronics Ltd. Co. 1. 总介 MS1793S 是单模超低功耗蓝牙芯片,射频采用 2.4GHz ISM 频段的频率,2MHz 信道间隔,符合蓝牙规 范。MS1793S 使用高性能的 ARM®Cortex®-M0 为内核的 32 位微控制器,最高工作频率可达 48MHz,内置 高速存储器,丰富的增强型 I/O 端口和外设连接到 AHB 和 APB 总线。 MS1793S 工作电压为 2.0V ~ 3.6V,工作温度范围包含-40℃~ +85℃常规型。多种省电工作模式适合低功耗 应用的要求。 MS1793S 产品提供 TSSOP24 封装形式,提供低成本解决方案,适合于多种应用场合:  Beacon  LED 灯控  工业应用:工业遥控、遥测  警报系统、门禁系统、数据采集和传输系统 1.1 特性  内核与系统: - 32 位 ARM®Cortex-M0 处理器内核 - 最高工作频率可达 48MHz - 单指令周期 32 位硬件乘法器  存储器 - 32K 字节的闪存程序存储器 - 4K 字节的 SRAM - Bootloader 支持片内 Flash、UART 在线用户编程(IAP)/在线系统编程(ISP)  单模 BLE 射频收发机 - 数据包处理引擎 - GFSK 编码方式 - 内部电压调节器保证 PSRR - 可编程输出功率范围:-28dBm ~ +4dBm - 1Mbps 空气数据传输 - 优秀的射频链路预算:高达-85dBm  时钟、复位和电源管理 - 2.0V ~ 3.6V 供电 - 上电/断电复位(POR/PDR)、可编程电压监测器(PVD) - 外部 16MHz 高速晶体振荡器 - 内嵌经出厂调校的 48MHz 高速振荡器 - 内嵌 40KHz 低速振荡器 - 支持 CPU 最高运行在 48MHz  低功耗 - 睡眠、停机和待机模式 Revision: 1.2 MacroGiga Electronics Ltd. Co. Confidential 4 深圳市英尚微电子有限公司0755-66658299 www.sramsun.com

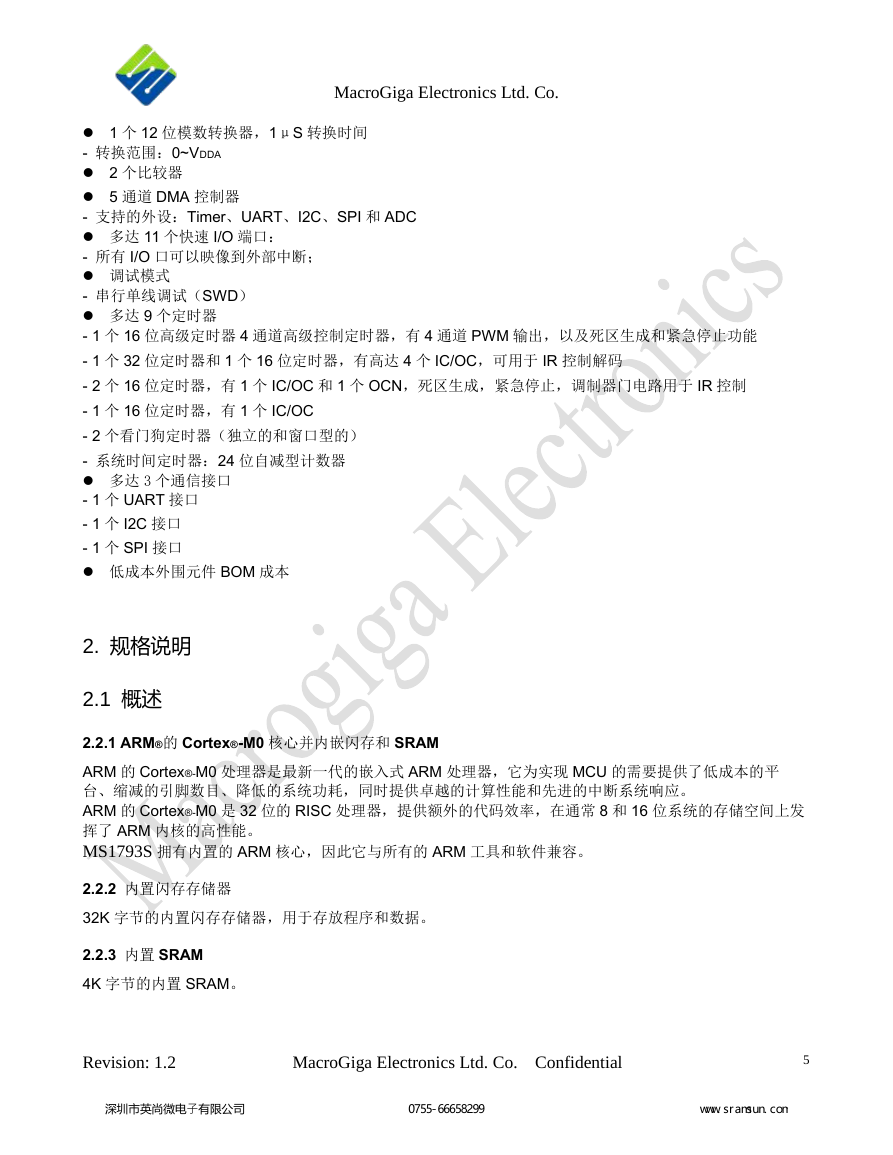

MacroGiga Electronics Ltd. Co.  1 个 12 位模数转换器,1μS 转换时间 - 转换范围:0~VDDA  2 个比较器  5 通道 DMA 控制器 - 支持的外设:Timer、UART、I2C、SPI 和 ADC  多达 11 个快速 I/O 端口: - 所有 I/O 口可以映像到外部中断;  调试模式 - 串行单线调试(SWD)  多达 9 个定时器 - 1 个 16 位高级定时器 4 通道高级控制定时器,有 4 通道 PWM 输出,以及死区生成和紧急停止功能 - 1 个 32 位定时器和 1 个 16 位定时器,有高达 4 个 IC/OC,可用于 IR 控制解码 - 2 个 16 位定时器,有 1 个 IC/OC 和 1 个 OCN,死区生成,紧急停止,调制器门电路用于 IR 控制 - 1 个 16 位定时器,有 1 个 IC/OC - 2 个看门狗定时器(独立的和窗口型的) - 系统时间定时器:24 位自减型计数器  多达 3 个通信接口 - 1 个 UART 接口 - 1 个 I2C 接口 - 1 个 SPI 接口  低成本外围元件 BOM 成本 2. 规格说明 2.1 概述 2.2.1 ARM®的 Cortex®-M0 核心并内嵌闪存和 SRAM ARM 的 Cortex®-M0 处理器是最新一代的嵌入式 ARM 处理器,它为实现 MCU 的需要提供了低成本的平 台、缩减的引脚数目、降低的系统功耗,同时提供卓越的计算性能和先进的中断系统响应。 ARM 的 Cortex®-M0 是 32 位的 RISC 处理器,提供额外的代码效率,在通常 8 和 16 位系统的存储空间上发 挥了 ARM 内核的高性能。 MS1793S 拥有内置的 ARM 核心,因此它与所有的 ARM 工具和软件兼容。 2.2.2 内置闪存存储器 32K 字节的内置闪存存储器,用于存放程序和数据。 2.2.3 内置 SRAM 4K 字节的内置 SRAM。 Revision: 1.2 MacroGiga Electronics Ltd. Co. Confidential 5 深圳市英尚微电子有限公司0755-66658299 www.sramsun.com

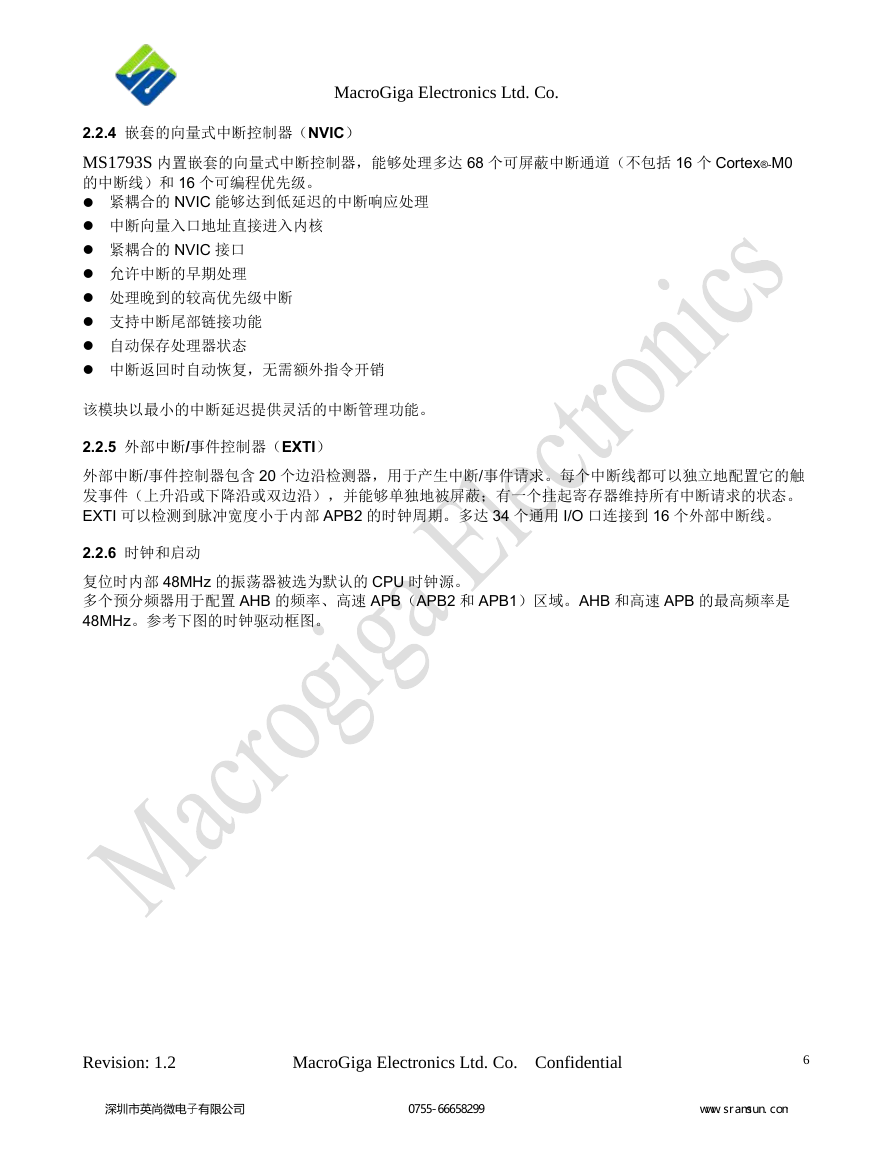

MacroGiga Electronics Ltd. Co. 2.2.4 嵌套的向量式中断控制器(NVIC) MS1793S 内置嵌套的向量式中断控制器,能够处理多达 68 个可屏蔽中断通道(不包括 16 个 Cortex®-M0 的中断线)和 16 个可编程优先级。  紧耦合的 NVIC 能够达到低延迟的中断响应处理  中断向量入口地址直接进入内核  紧耦合的 NVIC 接口  允许中断的早期处理  处理晚到的较高优先级中断  支持中断尾部链接功能  自动保存处理器状态  中断返回时自动恢复,无需额外指令开销 该模块以最小的中断延迟提供灵活的中断管理功能。 2.2.5 外部中断/事件控制器(EXTI) 外部中断/事件控制器包含 20 个边沿检测器,用于产生中断/事件请求。每个中断线都可以独立地配置它的触 发事件(上升沿或下降沿或双边沿),并能够单独地被屏蔽;有一个挂起寄存器维持所有中断请求的状态。 EXTI 可以检测到脉冲宽度小于内部 APB2 的时钟周期。多达 34 个通用 I/O 口连接到 16 个外部中断线。 2.2.6 时钟和启动 复位时内部 48MHz 的振荡器被选为默认的 CPU 时钟源。 多个预分频器用于配置 AHB 的频率、高速 APB(APB2 和 APB1)区域。AHB 和高速 APB 的最高频率是 48MHz。参考下图的时钟驱动框图。 Revision: 1.2 MacroGiga Electronics Ltd. Co. Confidential 6 深圳市英尚微电子有限公司0755-66658299 www.sramsun.com

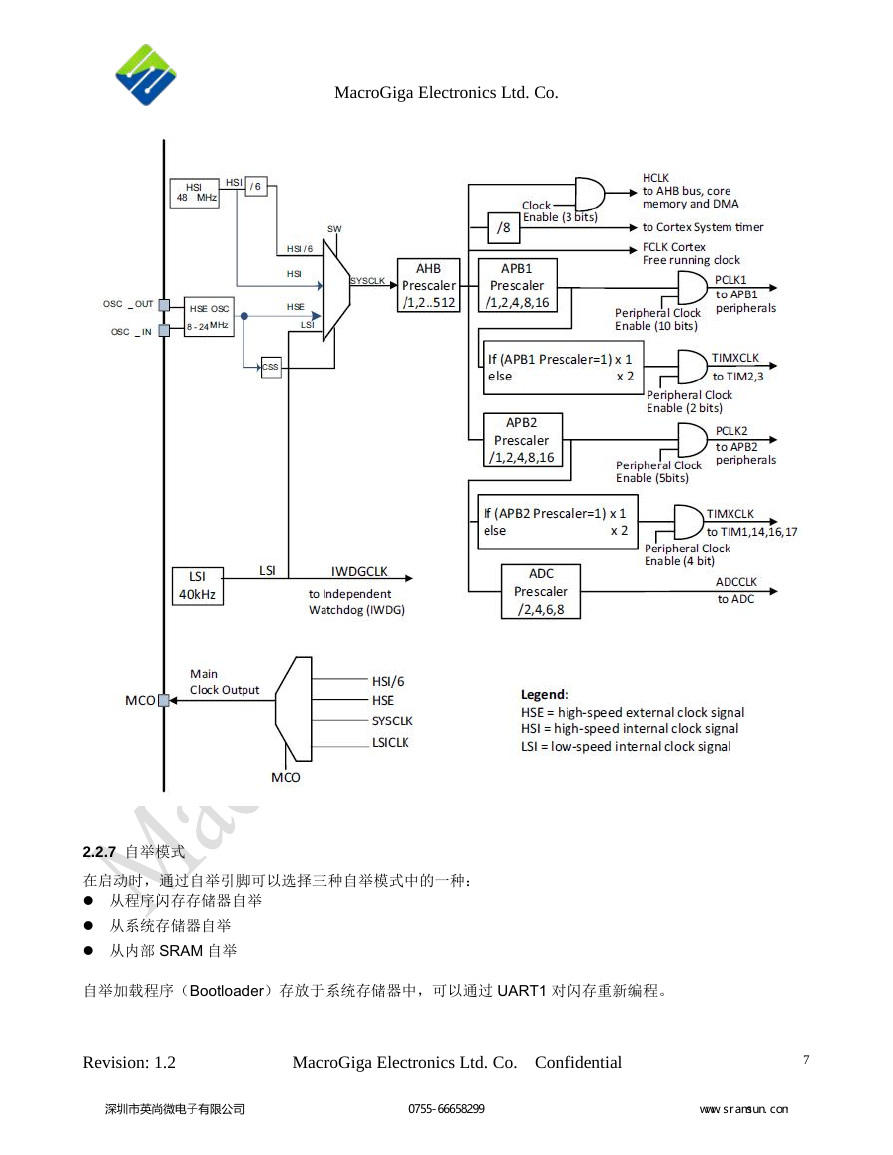

MacroGiga Electronics Ltd. Co. 2.2.7 自举模式 在启动时,通过自举引脚可以选择三种自举模式中的一种:  从程序闪存存储器自举  从系统存储器自举  从内部 SRAM 自举 自举加载程序(Bootloader)存放于系统存储器中,可以通过 UART1 对闪存重新编程。 Revision: 1.2 MacroGiga Electronics Ltd. Co. Confidential 7 深圳市英尚微电子有限公司0755-66658299 www.sramsun.com

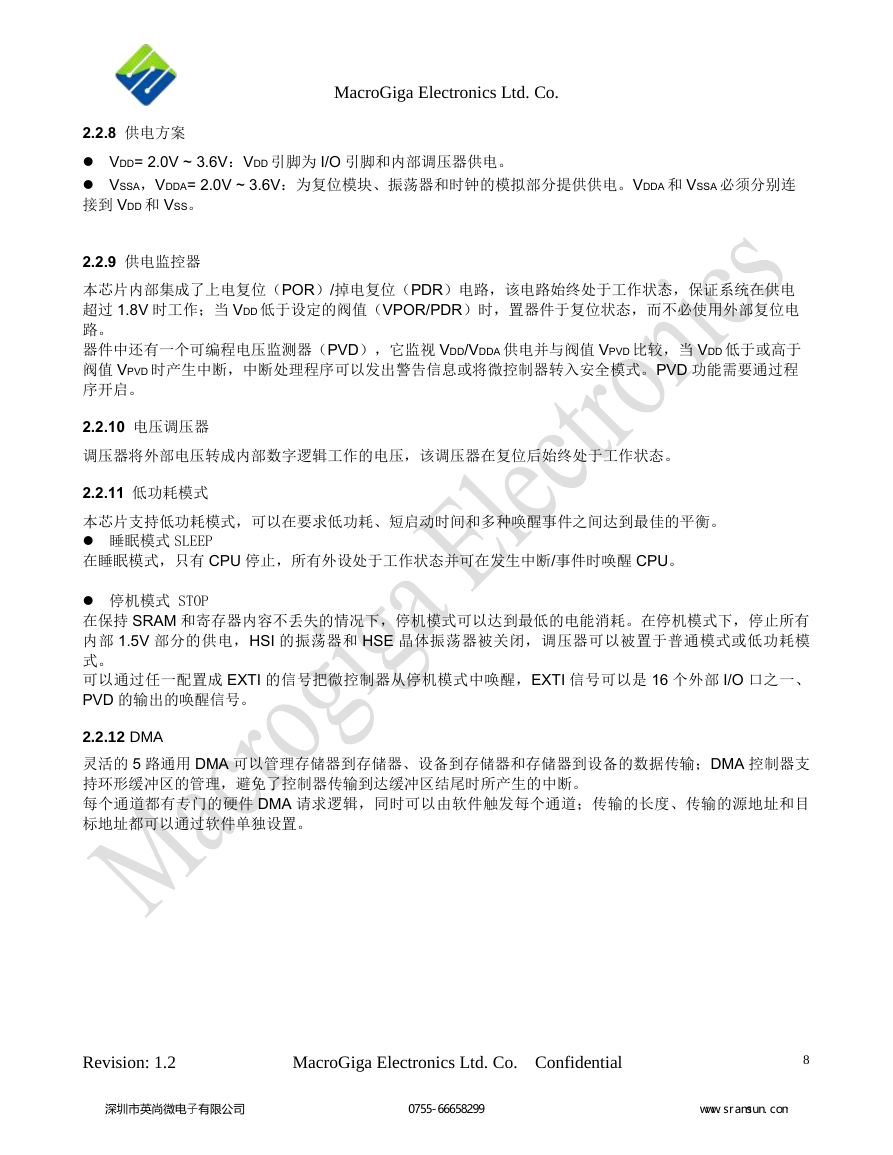

MacroGiga Electronics Ltd. Co. 2.2.8 供电方案  VDD= 2.0V ~ 3.6V:VDD 引脚为 I/O 引脚和内部调压器供电。  VSSA,VDDA= 2.0V ~ 3.6V:为复位模块、振荡器和时钟的模拟部分提供供电。VDDA 和 VSSA 必须分别连 接到 VDD 和 VSS。 2.2.9 供电监控器 本芯片内部集成了上电复位(POR)/掉电复位(PDR)电路,该电路始终处于工作状态,保证系统在供电 超过 1.8V 时工作;当 VDD 低于设定的阀值(VPOR/PDR)时,置器件于复位状态,而不必使用外部复位电 路。 器件中还有一个可编程电压监测器(PVD),它监视 VDD/VDDA 供电并与阀值 VPVD 比较,当 VDD 低于或高于 阀值 VPVD 时产生中断,中断处理程序可以发出警告信息或将微控制器转入安全模式。PVD 功能需要通过程 序开启。 2.2.10 电压调压器 调压器将外部电压转成内部数字逻辑工作的电压,该调压器在复位后始终处于工作状态。 2.2.11 低功耗模式 本芯片支持低功耗模式,可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平衡。  睡眠模式 SLEEP 在睡眠模式,只有 CPU 停止,所有外设处于工作状态并可在发生中断/事件时唤醒 CPU。  停机模式 STOP 在保持 SRAM 和寄存器内容不丢失的情况下,停机模式可以达到最低的电能消耗。在停机模式下,停止所有 内部 1.5V 部分的供电,HSI 的振荡器和 HSE 晶体振荡器被关闭,调压器可以被置于普通模式或低功耗模 式。 可以通过任一配置成 EXTI 的信号把微控制器从停机模式中唤醒,EXTI 信号可以是 16 个外部 I/O 口之一、 PVD 的输出的唤醒信号。 2.2.12 DMA 灵活的 5 路通用 DMA 可以管理存储器到存储器、设备到存储器和存储器到设备的数据传输;DMA 控制器支 持环形缓冲区的管理,避免了控制器传输到达缓冲区结尾时所产生的中断。 每个通道都有专门的硬件 DMA 请求逻辑,同时可以由软件触发每个通道;传输的长度、传输的源地址和目 标地址都可以通过软件单独设置。 Revision: 1.2 MacroGiga Electronics Ltd. Co. Confidential 8 深圳市英尚微电子有限公司0755-66658299 www.sramsun.com
