西门子PPI协议的完整解析资料，自己整理的并已写出使用动态库.doc

发布时间：2022-06-14 发布人：admin 分类：说明书 资料大小：0.29M 资料格式：doc 举报 版权申诉
第1页 / 共19页
第2页 / 共19页
第3页 / 共19页
第4页 / 共19页
第5页 / 共19页
第6页 / 共19页
第7页 / 共19页
第8页 / 共19页
资料共19页，剩余部分请下载后查看
    1概述
    2通讯数据报文总体格式
    2.1主机读写申请的数据格式(OUT1)
    2.2PLC接收到读写命令，校验正确后，返回的数据格式(IN1)
    2.3主机确认读写命令POLL的数据格式(OUT2)
    2.4从机返回读写完成消息，带回所读到的数据格式(IN2)
    3通讯报文描述
    3.1主机读格式
    3.2主机写格式
    3.3主机force格式
    3.4主机unforce格式
    3.5主机unforce all格式
    3.6PLC返回（主机读）格式
    3.7PLC返回（主机写）格式：
    3.8PLC返回（主机force，unforce）格式
    3.9PLC返回（主机unforce all）格式
    4S7-200存储单元地址计算方法
    4.1附一：
    4.2附二 存储区操作说明

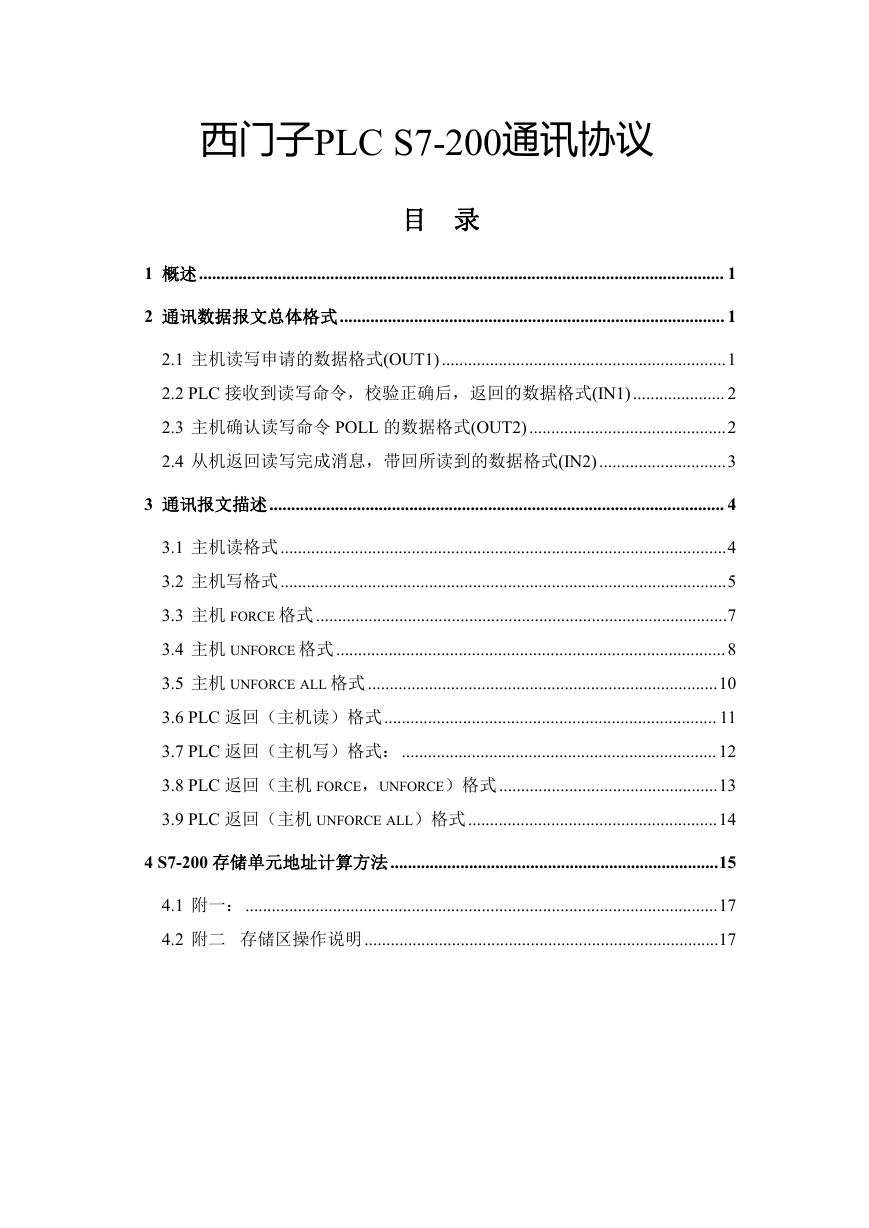

    西门子PLC S7-200通讯协议 目 录 1 概述........................................................................................................................ 1 2 通讯数据报文总体格式........................................................................................ 1 2.1 主机读写申请的数据格式(OUT1).................................................................1 2.2 PLC 接收到读写命令，校验正确后，返回的数据格式(IN1)..................... 2 2.3 主机确认读写命令 POLL 的数据格式(OUT2).............................................2 2.4 从机返回读写完成消息，带回所读到的数据格式(IN2).............................3 3 通讯报文描述........................................................................................................ 4 3.1 主机读格式......................................................................................................4 3.2 主机写格式......................................................................................................5 3.3 主机 FORCE 格式..............................................................................................7 3.4 主机 UNFORCE 格式.........................................................................................8 3.5 主机 UNFORCE ALL 格式................................................................................10 3.6 PLC 返回（主机读）格式............................................................................ 11 3.7 PLC 返回（主机写）格式：........................................................................12 3.8 PLC 返回（主机 FORCE，UNFORCE）格式..................................................13 3.9 PLC 返回（主机 UNFORCE ALL）格式.........................................................14 4 S7-200 存储单元地址计算方法...........................................................................15 4.1 附一：............................................................................................................17 4.2 附二 存储区操作说明.................................................................................17

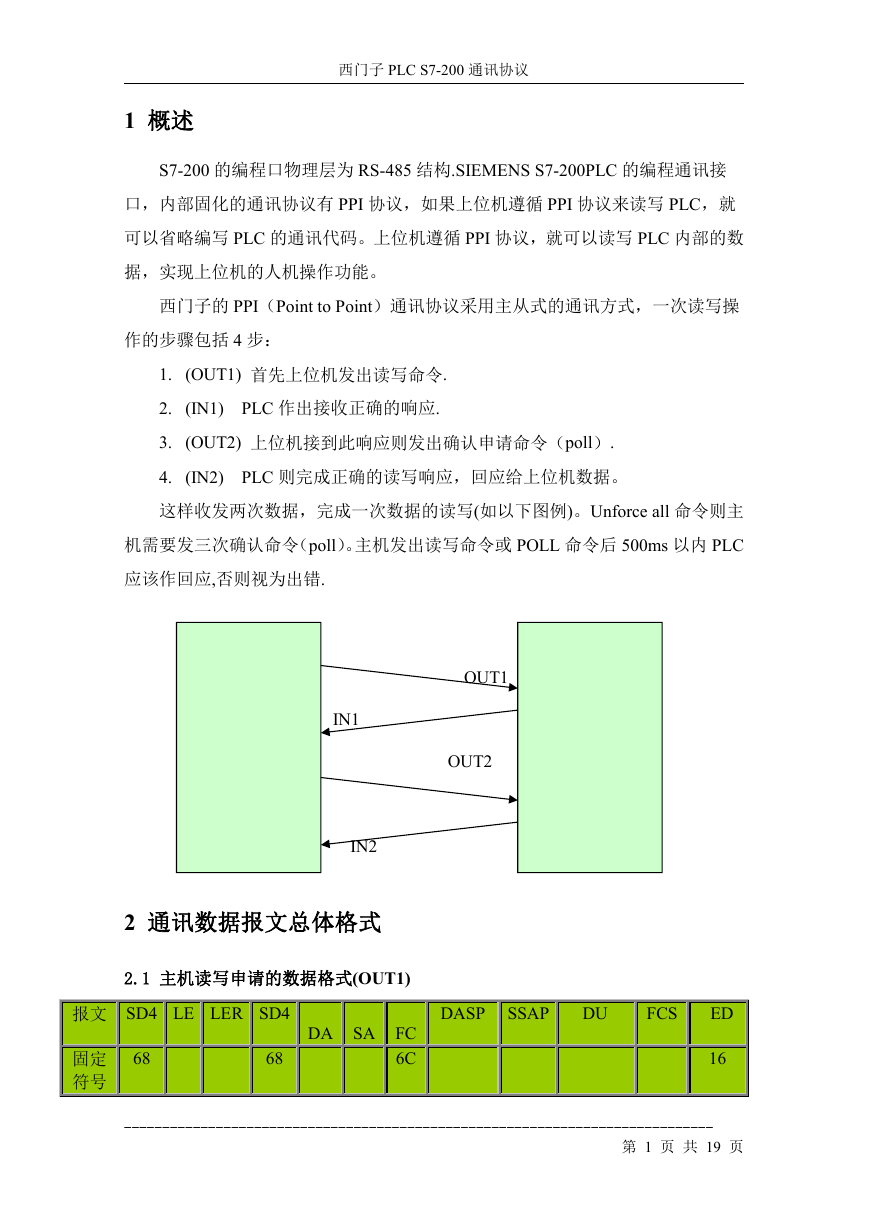

    西门子 PLC S7-200 通讯协议 1 概述 S7-200 的编程口物理层为 RS-485 结构.SIEMENS S7-200PLC 的编程通讯接 口，内部固化的通讯协议有 PPI 协议，如果上位机遵循 PPI 协议来读写 PLC，就 可以省略编写 PLC 的通讯代码。上位机遵循 PPI 协议，就可以读写 PLC 内部的数 据，实现上位机的人机操作功能。 西门子的 PPI（Point to Point）通讯协议采用主从式的通讯方式，一次读写操 作的步骤包括 4 步： (OUT1) 首先上位机发出读写命令. (IN1) PLC 作出接收正确的响应. (OUT2) 上位机接到此响应则发出确认申请命令（poll）. (IN2) PLC 则完成正确的读写响应，回应给上位机数据。 1. 2. 3. 4. 这样收发两次数据，完成一次数据的读写(如以下图例)。Unforce all 命令则主 机需要发三次确认命令（poll）。主机发出读写命令或 POLL 命令后 500ms 以内 PLC 应该作回应,否则视为出错. 主机 S7-200 OUT1 OUT2 IN1 IN2 2 通讯数据报文总体格式 2.1 主机读写申请的数据格式(OUT1) 报文 SD4 LE LER SD4 68 固定 符号 68 DA SA FC 6C DASP SSAP DU FCS ED 16 ----------------------------------------------------------------------------- 第 1 页 共 19 页

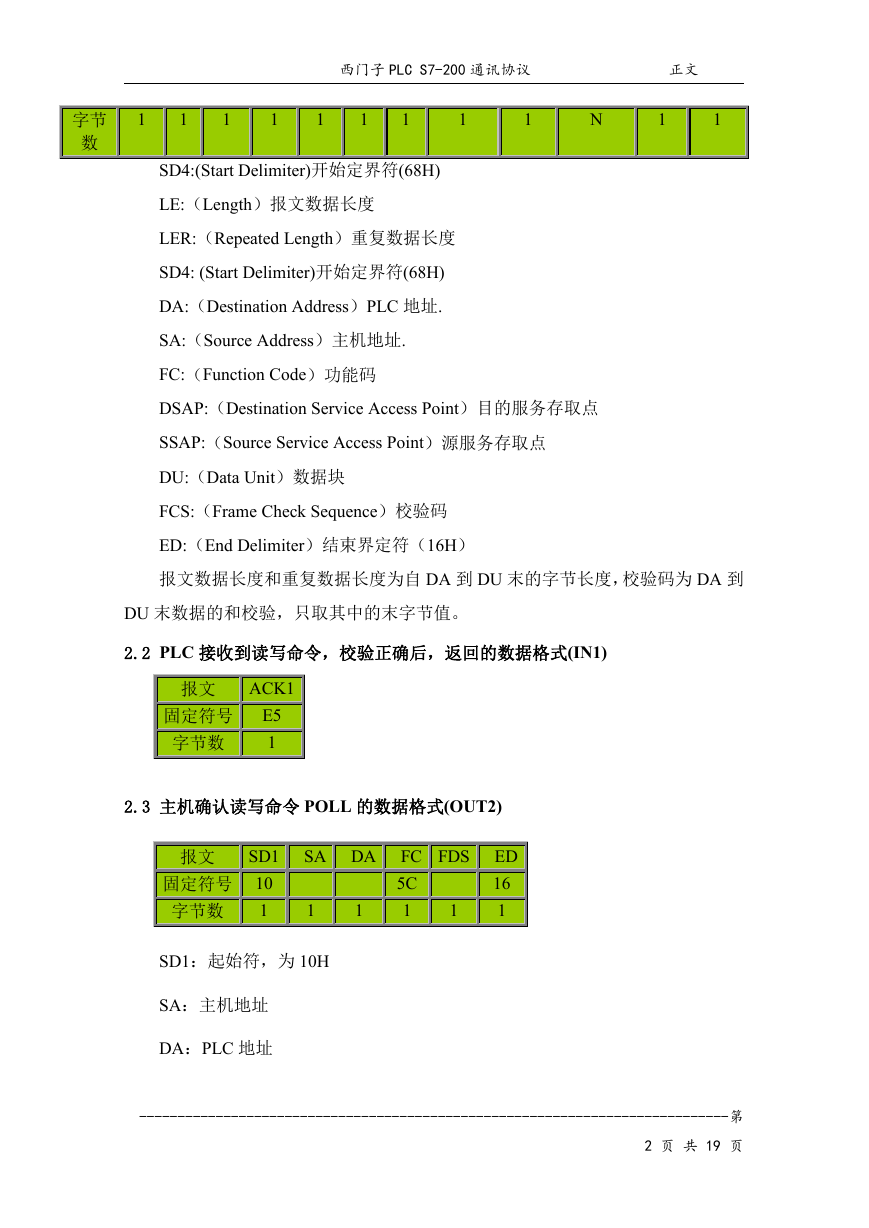

    西门子 PLC S7-200 通讯协议 正文 1 1 1 1 1 1 1 1 1 N 1 1 字节 数 SD4:(Start Delimiter)开始定界符(68H) LE:（Length）报文数据长度 LER:（Repeated Length）重复数据长度 SD4: (Start Delimiter)开始定界符(68H) DA:（Destination Address）PLC 地址. SA:（Source Address）主机地址. FC:（Function Code）功能码 DSAP:（Destination Service Access Point）目的服务存取点 SSAP:（Source Service Access Point）源服务存取点 DU:（Data Unit）数据块 FCS:（Frame Check Sequence）校验码 ED:（End Delimiter）结束界定符（16H） 报文数据长度和重复数据长度为自 DA 到 DU 末的字节长度，校验码为 DA 到 DU 末数据的和校验，只取其中的末字节值。 2.2 PLC 接收到读写命令，校验正确后，返回的数据格式(IN1) 报文 ACK1 固定符号 E5 1 字节数 2.3 主机确认读写命令 POLL 的数据格式(OUT2) 报文 SD1 固定符号 10 1 字节数 SA DA FC FDS 1 1 5C 1 1 ED 16 1 SD1：起始符，为 10H SA：主机地址 DA：PLC 地址 -----------------------------------------------------------------------------第 2 页 共 19 页

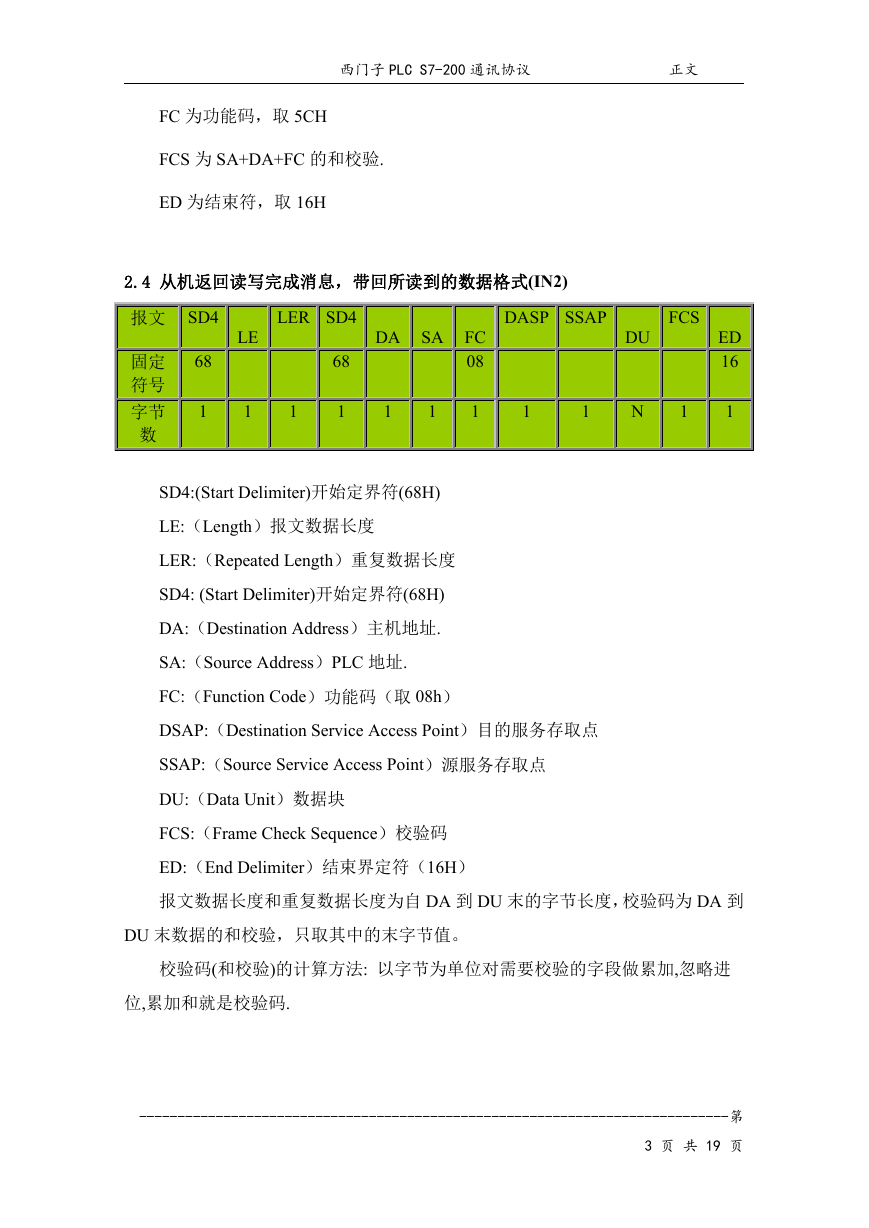

    西门子 PLC S7-200 通讯协议 正文 FC 为功能码，取 5CH FCS 为 SA+DA+FC 的和校验. ED 为结束符，取 16H 2.4 从机返回读写完成消息，带回所读到的数据格式(IN2) 报文 SD4 LER SD4 DASP SSAP LE 68 1 固定 符号 字节 数 68 1 1 1 DA SA FC 08 FCS DU ED 16 1 1 1 1 1 N 1 1 SD4:(Start Delimiter)开始定界符(68H) LE:（Length）报文数据长度 LER:（Repeated Length）重复数据长度 SD4: (Start Delimiter)开始定界符(68H) DA:（Destination Address）主机地址. SA:（Source Address）PLC 地址. FC:（Function Code）功能码（取 08h） DSAP:（Destination Service Access Point）目的服务存取点 SSAP:（Source Service Access Point）源服务存取点 DU:（Data Unit）数据块 FCS:（Frame Check Sequence）校验码 ED:（End Delimiter）结束界定符（16H） 报文数据长度和重复数据长度为自 DA 到 DU 末的字节长度，校验码为 DA 到 DU 末数据的和校验，只取其中的末字节值。 校验码(和校验)的计算方法: 以字节为单位对需要校验的字段做累加,忽略进 位,累加和就是校验码. -----------------------------------------------------------------------------第 3 页 共 19 页

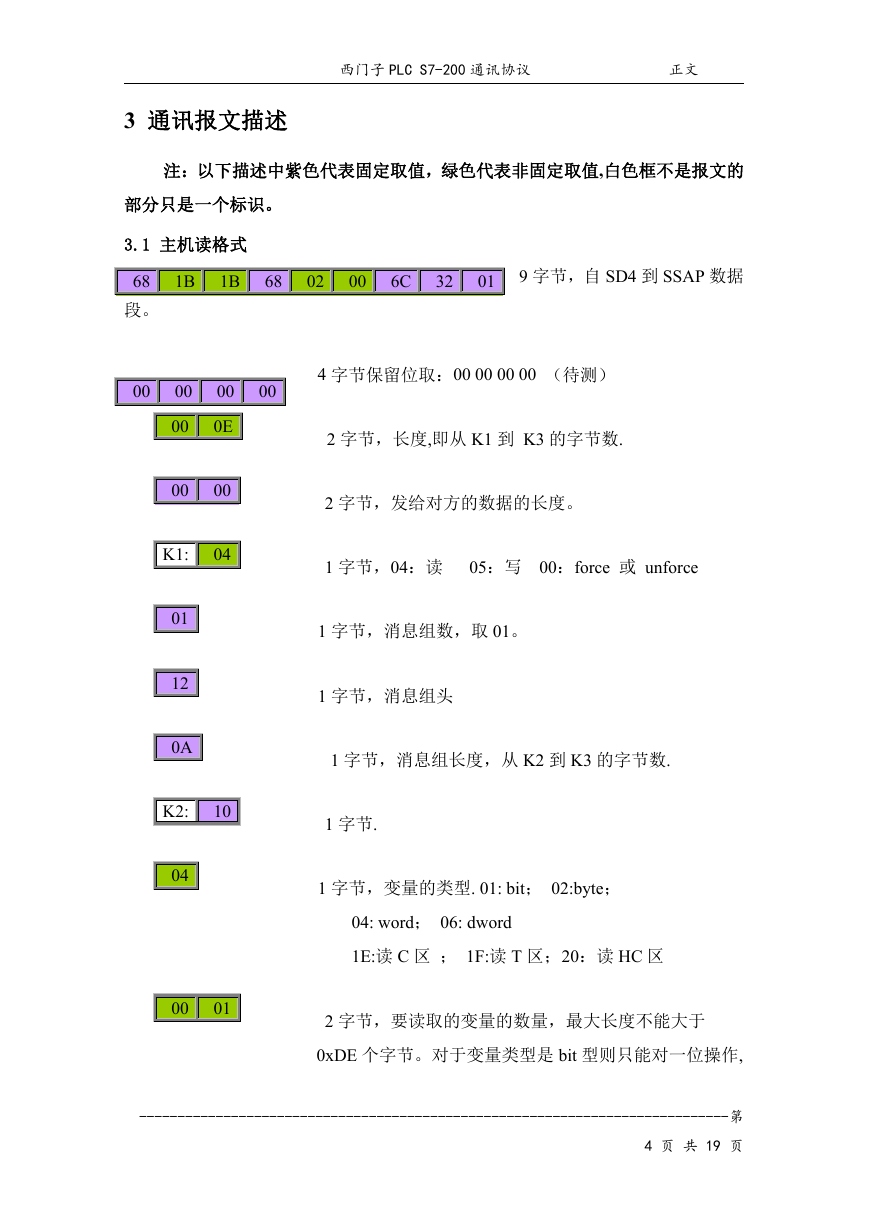

    西门子 PLC S7-200 通讯协议 正文 3 通讯报文描述 注：以下描述中紫色代表固定取值，绿色代表非固定取值,白色框不是报文的 部分只是一个标识。 3.1 主机读格式 1B 1B 68 02 00 6C 32 01 9 字节，自 SD4 到 SSAP 数据 68 段。 00 00 00 00 0E 00 4 字节保留位取：00 00 00 00 （待测） 2 字节，长度,即从 K1 到 K3 的字节数. 00 00 K1: 04 01 12 0A K2: 10 04 00 01 2 字节，发给对方的数据的长度。 1 字节，04：读 05：写 00：force 或 unforce 1 字节，消息组数，取 01。 1 字节，消息组头 1 字节，消息组长度，从 K2 到 K3 的字节数. 1 字节. 1 字节，变量的类型. 01: bit； 02:byte； 04: word； 06: dword 1E:读 C 区 ； 1F:读 T 区；20：读 HC 区 2 字节，要读取的变量的数量，最大长度不能大于 0xDE 个字节。对于变量类型是 bit 型则只能对一位操作, -----------------------------------------------------------------------------第 4 页 共 19 页

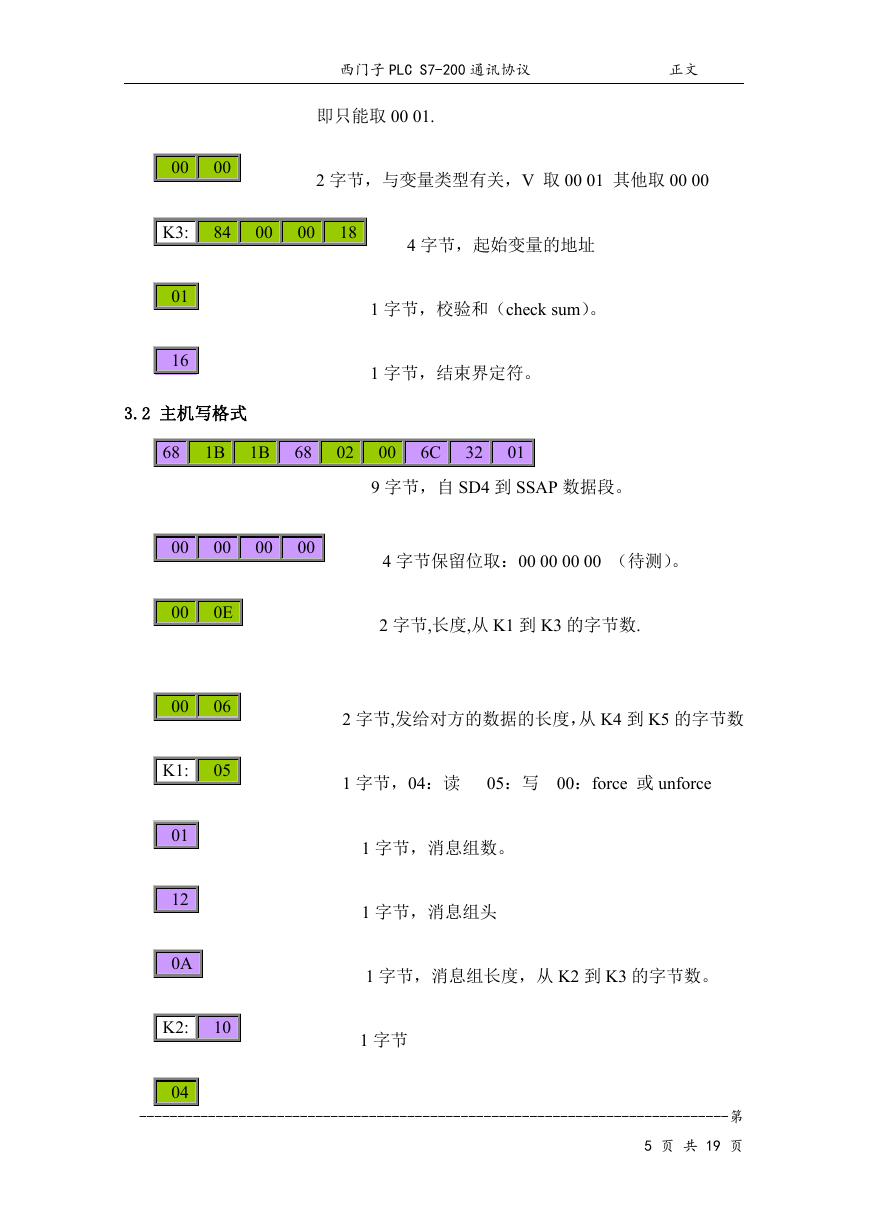

    西门子 PLC S7-200 通讯协议 正文 即只能取 00 01. 00 00 2 字节，与变量类型有关，V 取 00 01 其他取 00 00 K3: 84 00 00 18 4 字节，起始变量的地址 01 16 1 字节，校验和（check sum）。 1 字节，结束界定符。 3.2 主机写格式 68 1B 1B 68 02 32 01 6C 00 9 字节，自 SD4 到 SSAP 数据段。 00 00 00 00 4 字节保留位取：00 00 00 00 （待测）。 00 0E 00 06 K1: 05 01 12 0A K2: 10 04 2 字节,长度,从 K1 到 K3 的字节数. 2 字节,发给对方的数据的长度，从 K4 到 K5 的字节数 1 字节，04：读 05：写 00：force 或 unforce 1 字节，消息组数。 1 字节，消息组头 1 字节，消息组长度，从 K2 到 K3 的字节数。 1 字节 -----------------------------------------------------------------------------第 5 页 共 19 页

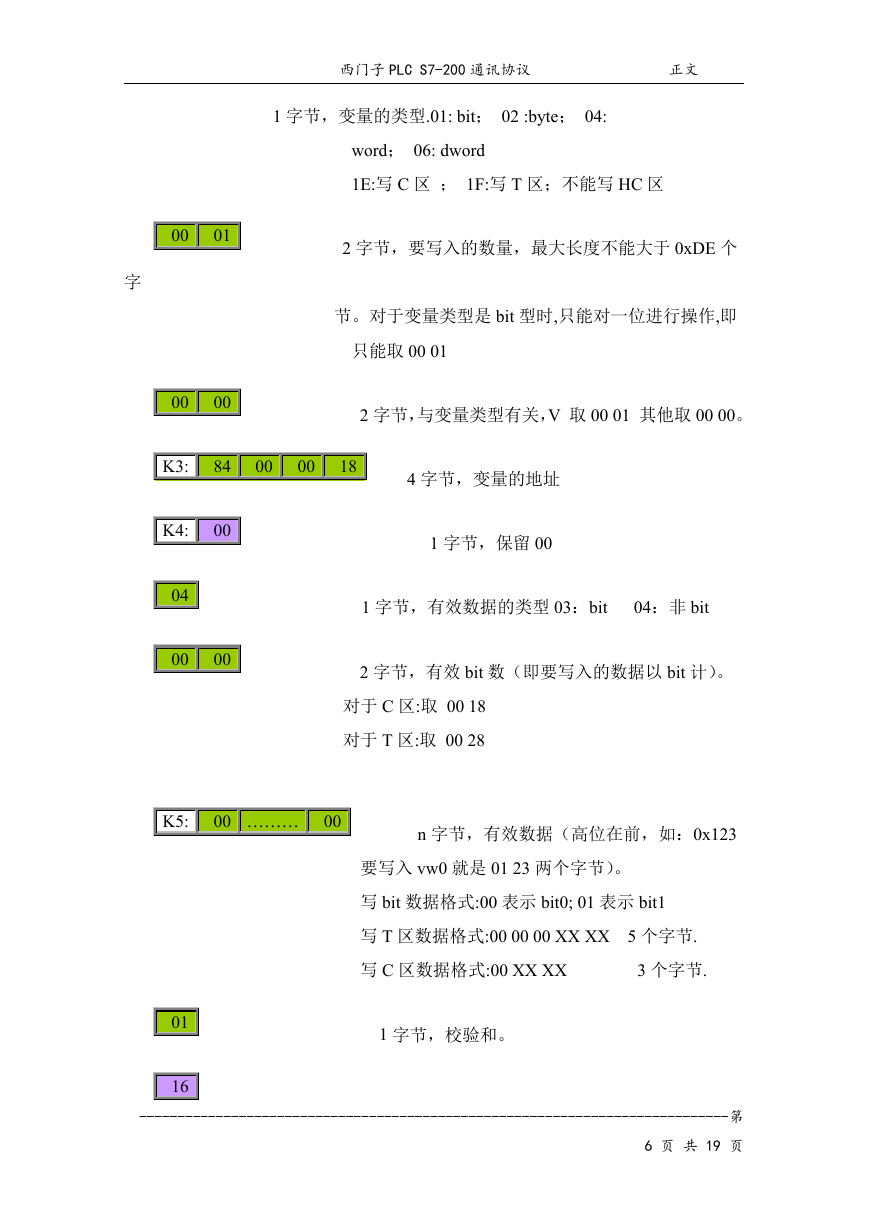

    西门子 PLC S7-200 通讯协议 正文 1 字节，变量的类型.01: bit； 02 :byte； 04: word； 06: dword 1E:写 C 区 ； 1F:写 T 区；不能写 HC 区 00 01 字 2 字节，要写入的数量，最大长度不能大于 0xDE 个 节。对于变量类型是 bit 型时,只能对一位进行操作,即 只能取 00 01 00 00 2 字节，与变量类型有关，V 取 00 01 其他取 00 00。 K3: 84 00 00 18 4 字节，变量的地址 K4: 00 04 00 00 K5: 00 ……… 00 01 16 1 字节，保留 00 1 字节，有效数据的类型 03：bit 04：非 bit 2 字节，有效 bit 数（即要写入的数据以 bit 计）。 对于 C 区:取 00 18 对于 T 区:取 00 28 n 字节，有效数据（高位在前，如：0x123 要写入 vw0 就是 01 23 两个字节）。 写 bit 数据格式:00 表示 bit0; 01 表示 bit1 写 T 区数据格式:00 00 00 XX XX 5 个字节. 写 C 区数据格式:00 XX XX 3 个字节. 1 字节，校验和。 -----------------------------------------------------------------------------第 6 页 共 19 页

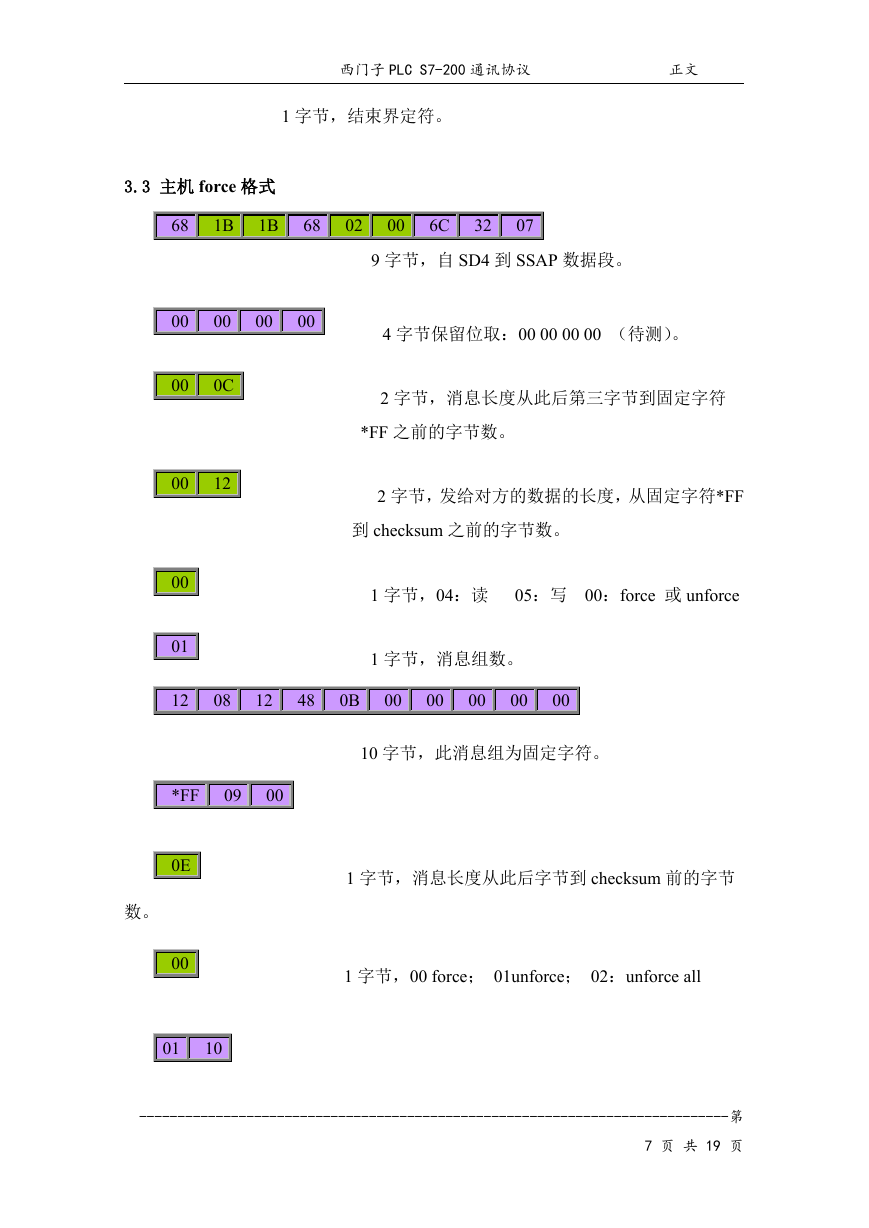

    西门子 PLC S7-200 通讯协议 正文 1 字节，结束界定符。 3.3 主机 force 格式 68 1B 1B 68 02 00 6C 32 07 9 字节，自 SD4 到 SSAP 数据段。 00 00 00 00 4 字节保留位取：00 00 00 00 （待测）。 2 字节，消息长度从此后第三字节到固定字符 *FF 之前的字节数。 2 字节，发给对方的数据的长度，从固定字符*FF 到 checksum 之前的字节数。 1 字节，04：读 05：写 00：force 或 unforce 00 0C 00 12 00 01 12 1 字节，消息组数。 08 12 48 0B 00 00 00 00 00 10 字节，此消息组为固定字符。 *FF 09 00 数。 0E 00 01 10 1 字节，消息长度从此后字节到 checksum 前的字节 1 字节，00 force； 01unforce； 02：unforce all -----------------------------------------------------------------------------第 7 页 共 19 页
