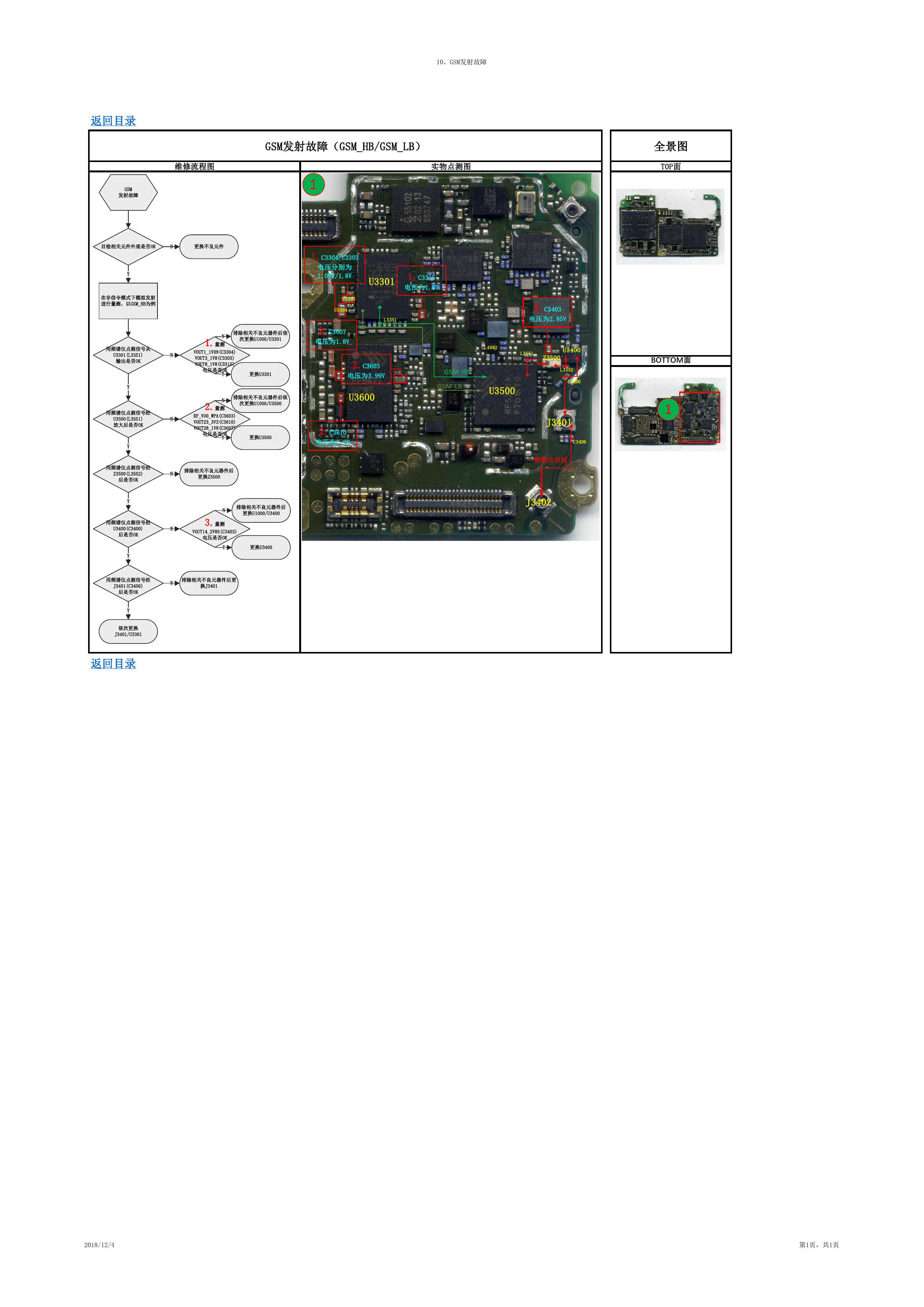

10、GSM发射故障 GSM发射故障（GSM_HB/GSM_LB） 维修流程图 实物点测图 全景图 TOP面 1 1.C3304/C3303 电压分别为 1.09V/1.8V C3303 C3304 2.C3607 电压为1.8V U3301 1.C3315 电压为1.8V L3351 3.C3403 电压为2.85V 2.C3603 电压为3.99V U3600 2.C3610 电压为3.2V L4062 L3551 Z3500 U3400 GSM_HB GSM_LB U3500 L3552 C3400 BOTTOM面 1 J3401 C3406 射频公共线 J3402 返回目录 GSM 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以GSM_HB为例 N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3500 RF_VO0_WPA(C3603) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3500 排除相关不良元器件后 更换Z3500 N 排除相关不良元器件后 更换U1000/U3400 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 排除相关不良元器件后更 换J3401 N N N N N 用频谱仪点测信号从 U3301(L3351) 输出是否OK Y 用频谱仪点测信号经 U3500(L3551) 放大后是否OK Y 用频谱仪点测信号经 Z3500(L3552) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 返回目录 2018/12/4 第1页，共1页
