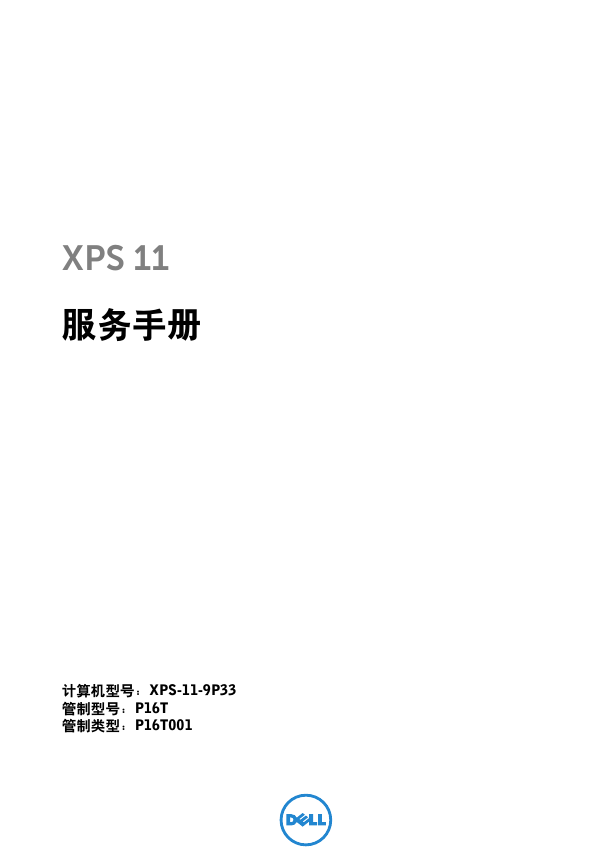

XPS 11 服务手册计算机型号：XPS-11-9P33 管制型号：P16T 管制类型：P16T001

目录拆装计算机内部组件之前 . . . . . . . . . . . . . . . . . . . . . . 5 开始操作之前 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 建议工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 安全说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 5 6 拆装计算机内部组件之后 . . . . . . . . . . . . . . . . . . . . . . 7 卸下基座盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 装回基座盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 取出电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 更换电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 卸下无线网卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 装回无线网卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 卸下 mSATA 卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 装回 mSATA 卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 目录 | 3

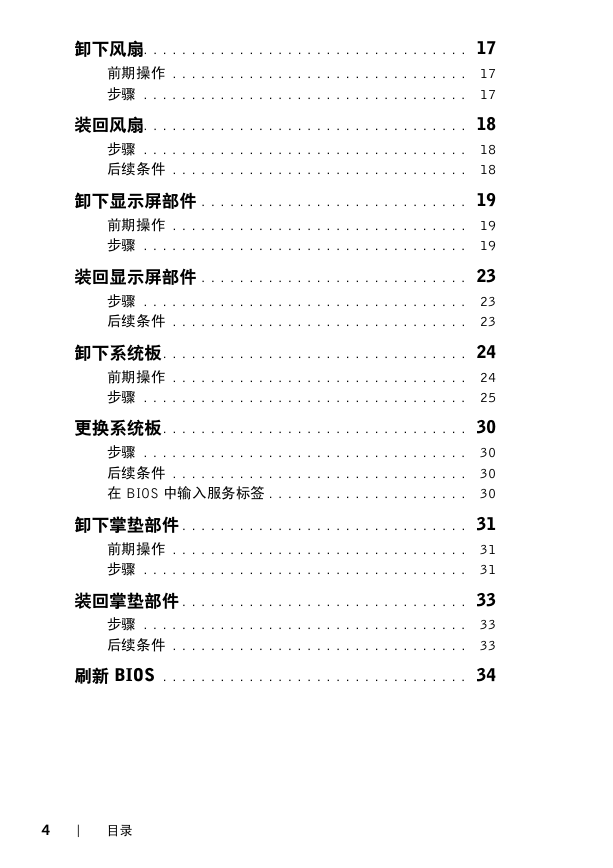

卸下风扇. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 装回风扇. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 卸下显示屏部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 装回显示屏部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 卸下系统板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 更换系统板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 在 BIOS 中输入服务标签 . . . . . . . . . . . . . . . . . . . . . 30 卸下掌垫部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 前期操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 装回掌垫部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 后续条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 刷新 BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4 | 目录

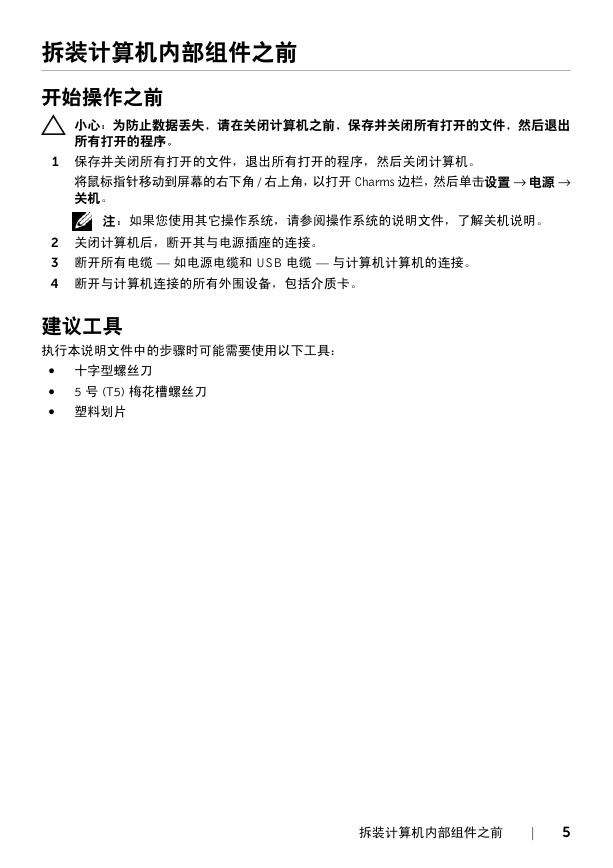

拆装计算机内部组件之前开始操作之前小心：为防止数据丢失，请在关闭计算机之前，保存并关闭所有打开的文件，然后退出所有打开的程序。 1 保存并关闭所有打开的文件，退出所有打开的程序，然后关闭计算机。将鼠标指针移动到屏幕的右下角 / 右上角，以打开 Charms 边栏，然后单击设置 → 电源 → 关机。注：如果您使用其它操作系统，请参阅操作系统的说明文件，了解关机说明。 2 关闭计算机后，断开其与电源插座的连接。 3 断开所有电缆 — 如电源电缆和 USB 电缆 — 与计算机计算机的连接。 4 断开与计算机连接的所有外围设备，包括介质卡。建议工具执行本说明文件中的步骤时可能需要使用以下工具： • 十字型螺丝刀 • • 塑料划片 5 号 (T5) 梅花槽螺丝刀拆装计算机内部组件之前 | 5

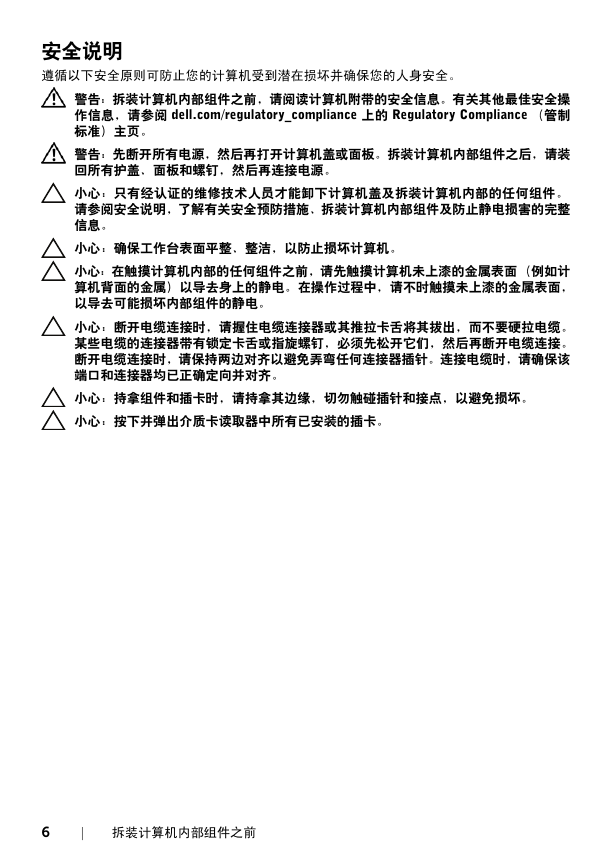

安全说明遵循以下安全原则可防止您的计算机受到潜在损坏并确保您的人身安全。警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关其他最佳安全操作信息，请参阅 dell.com/regulatory_compliance 上的 Regulatory Compliance （管制标准）主页。警告：先断开所有电源，然后再打开计算机盖或面板。拆装计算机内部组件之后，请装回所有护盖、面板和螺钉，然后再连接电源。小心：只有经认证的维修技术人员才能卸下计算机盖及拆装计算机内部的任何组件。请参阅安全说明，了解有关安全预防措施、拆装计算机内部组件及防止静电损害的完整信息。小心：确保工作台表面平整、整洁，以防止损坏计算机。小心：在触摸计算机内部的任何组件之前，请先触摸计算机未上漆的金属表面（例如计算机背面的金属）以导去身上的静电。在操作过程中，请不时触摸未上漆的金属表面，以导去可能损坏内部组件的静电。小心：断开电缆连接时，请握住电缆连接器或其推拉卡舌将其拔出，而不要硬拉电缆。某些电缆的连接器带有锁定卡舌或指旋螺钉，必须先松开它们，然后再断开电缆连接。断开电缆连接时，请保持两边对齐以避免弄弯任何连接器插针。连接电缆时，请确保该端口和连接器均已正确定向并对齐。小心：持拿组件和插卡时，请持拿其边缘，切勿触碰插针和接点，以避免损坏。小心：按下并弹出介质卡读取器中所有已安装的插卡。 6 | 拆装计算机内部组件之前

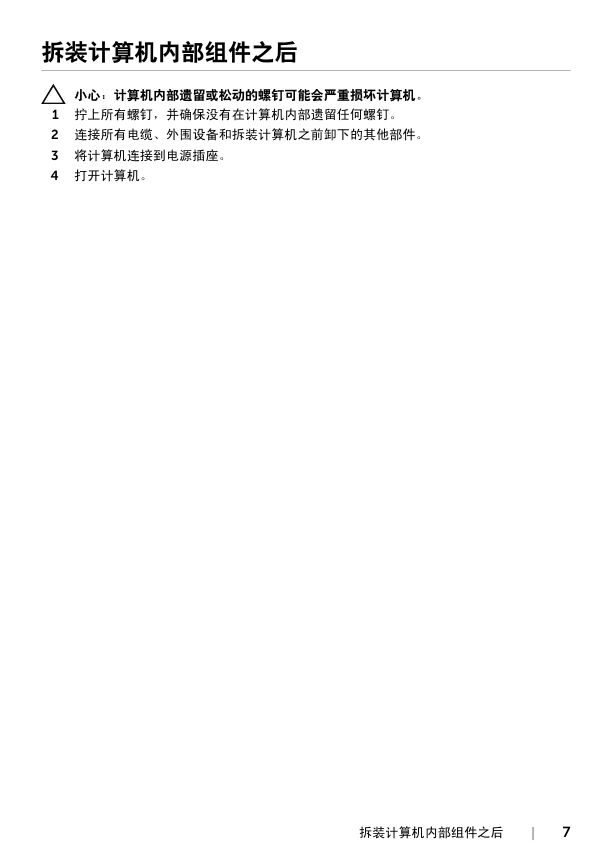

拆装计算机内部组件之后小心：计算机内部遗留或松动的螺钉可能会严重损坏计算机。 1 拧上所有螺钉，并确保没有在计算机内部遗留任何螺钉。 2 连接所有电缆、外围设备和拆装计算机之前卸下的其他部件。 3 将计算机连接到电源插座。 4 打开计算机。拆装计算机内部组件之后 | 7

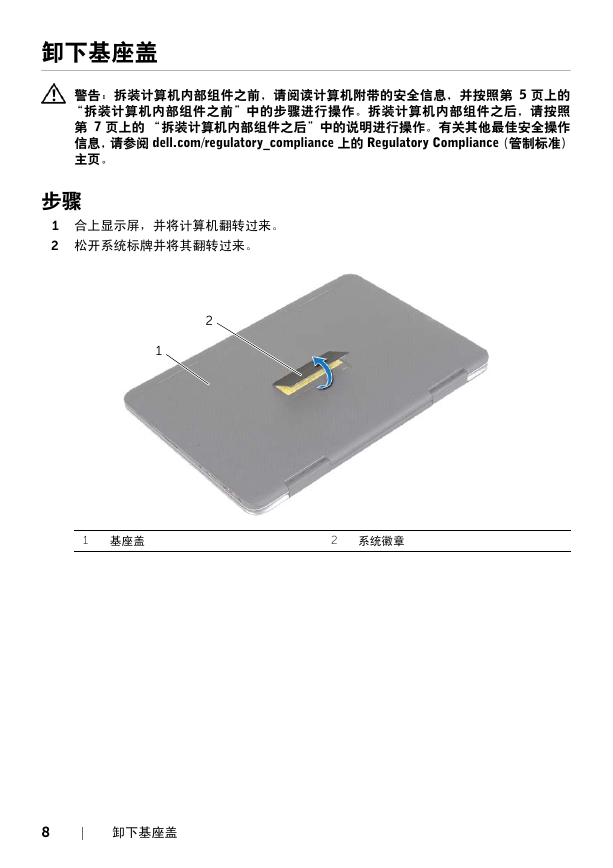

卸下基座盖警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息，并按照第 5 页上的 “拆装计算机内部组件之前”中的步骤进行操作。拆装计算机内部组件之后，请按照第 7 页上的 “拆装计算机内部组件之后”中的说明进行操作。有关其他最佳安全操作信息，请参阅 dell.com/regulatory_compliance 上的 Regulatory Compliance（管制标准）主页。步骤 1 合上显示屏，并将计算机翻转过来。 2 松开系统标牌并将其翻转过来。 2 1 1 基座盖 2 系统徽章 8 | 卸下基座盖
