机电一体化设计平台

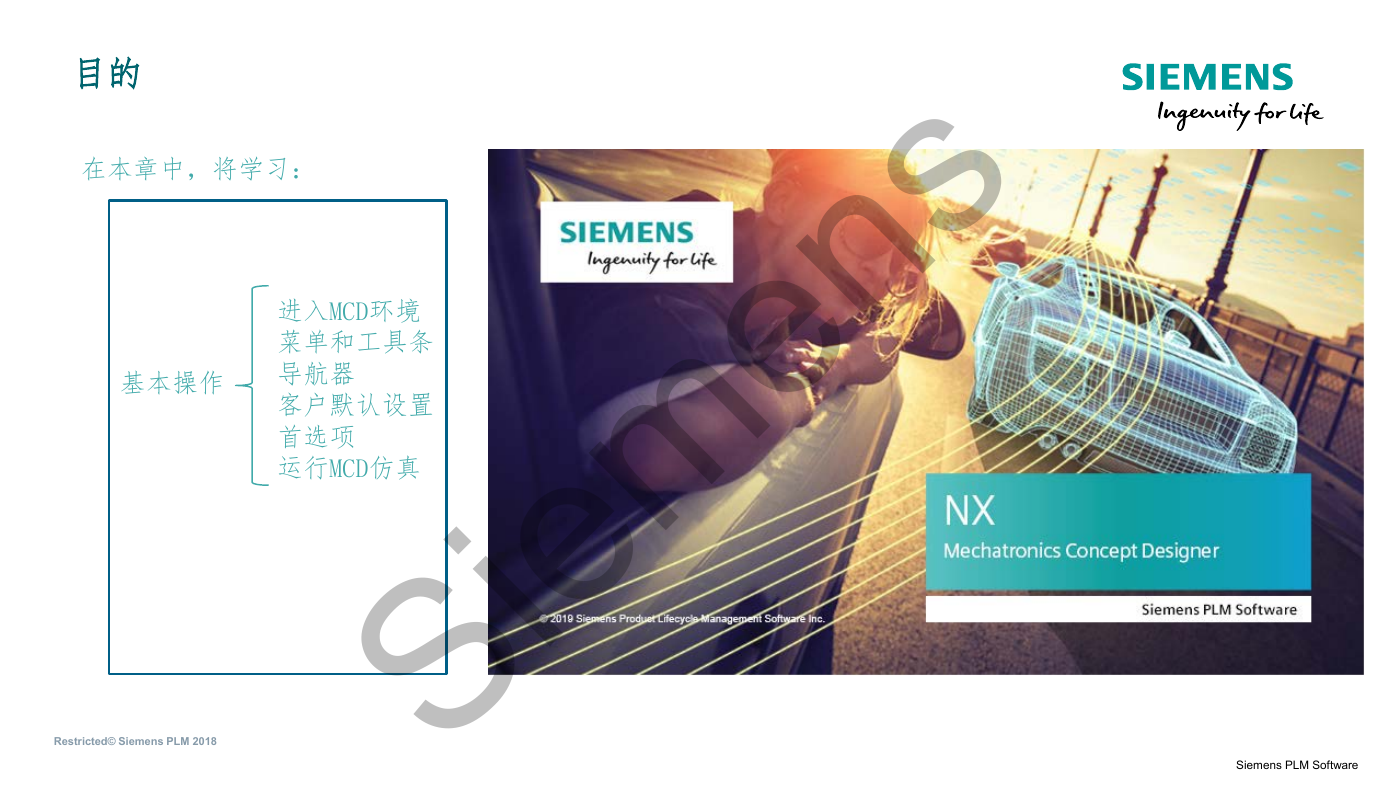

目的

如何进入MCD环境

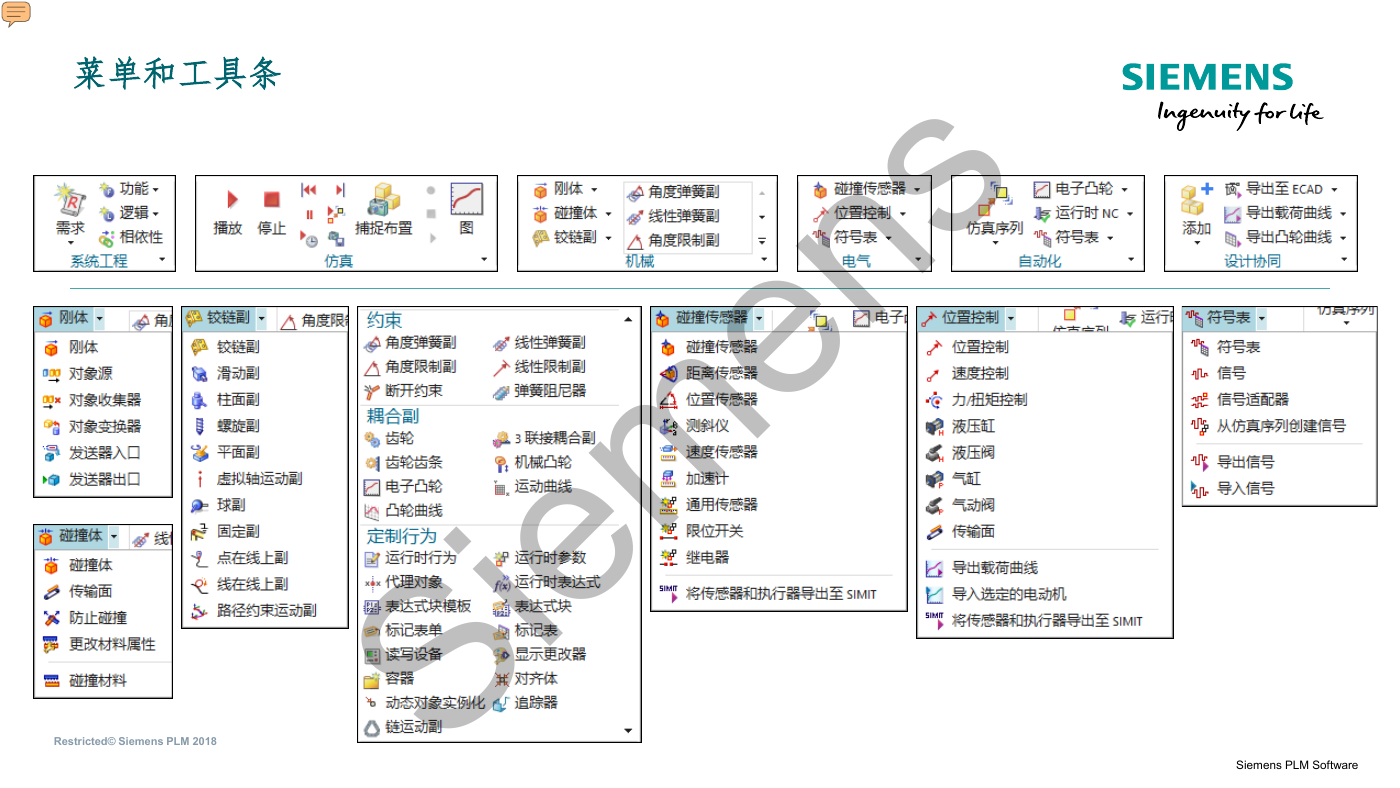

菜单和工具条

导航器 – 机电导航器

导航器 – 运行时察看器

导航器 – 运行时表达式导航器

导航器 – 仿真序列编辑器

机电一体化设计平台 – 客户默认设置

机电一体化设计平台 – 首选项

运行MCD仿真

问题

目的

刚体的概念

碰撞体的概念

碰撞体的使用技巧

刚体和碰撞体的示例

传输面的概念

对象源的概念

对象源的使用技巧

对象变换器

碰撞传感器的概念

对象收集器的概念

综合举例&练习_04-SimplePhysics_nx85.prt

目的

铰链副的概念

滑动副的概念

柱面副的概念

球副的概念

固定副的概念

速度控制的概念

位置控制的概念

位置控制的定义

自由练习_06-training_plant_a.prt

问题

目的

齿轮的概念

齿轮副举例&练习1_13-gear_nx85.prt

齿轮副举例&练习2_14-gear_nx85.prt

运动曲线的概念

运动曲线的定义

机械凸轮的概念

运动曲线和机械凸轮举例&练习 _15-Cam_nx85.prt

目的

仿真序列的概念

仿真序列的定义

举例&练习 – 创建‘基于事件仿真序列’_06-training_plant_c.prt

运行时表达式的概念

运行时表达式的定义

目的

信号的概念

信号的定义

信号适配器的概念

信号适配器的定义

总结回顾（运动机构的创建过程）

作业 1_30_ObjectTransformer.prt

作业 2_05-rotating_assem_nx85.prt

作业 3_08-Simple Robot_nx85.prt

作业 4_21-5axis_xyzac_nx85.prt

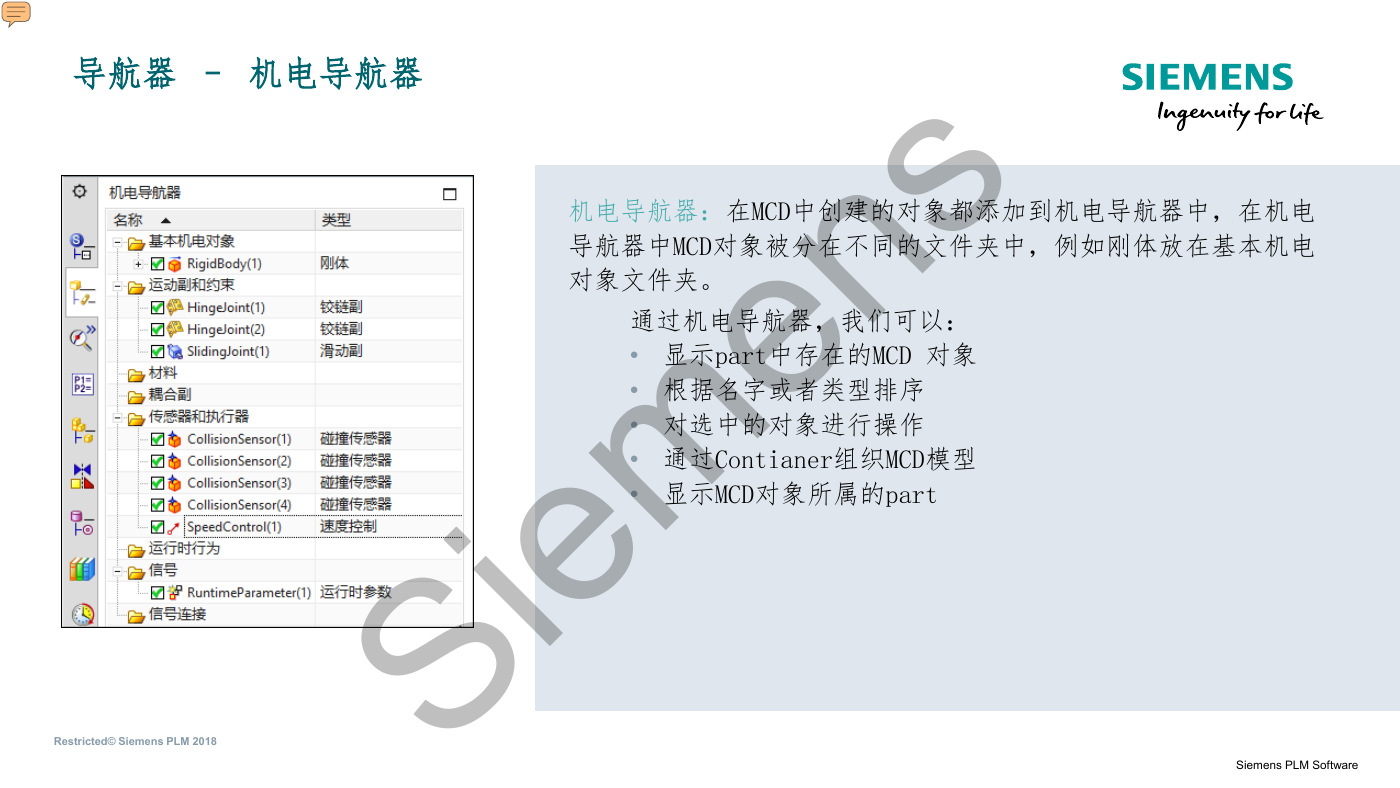

导航器 – 机电导航器机电导航器：在MCD中创建的对象都添加到机电导航器中，在机电导航器中MCD对象被分在不同的文件夹中，例如刚体放在基本机电对象文件夹。通过机电导航器，我们可以： • 显示part中存在的MCD 对象 • 根据名字或者类型排序 • 对选中的对象进行操作 • 通过Contianer组织MCD模型 • 显示MCD对象所属的part Restricted© Siemens PLM 2018 Siemens PLM Software Siemens

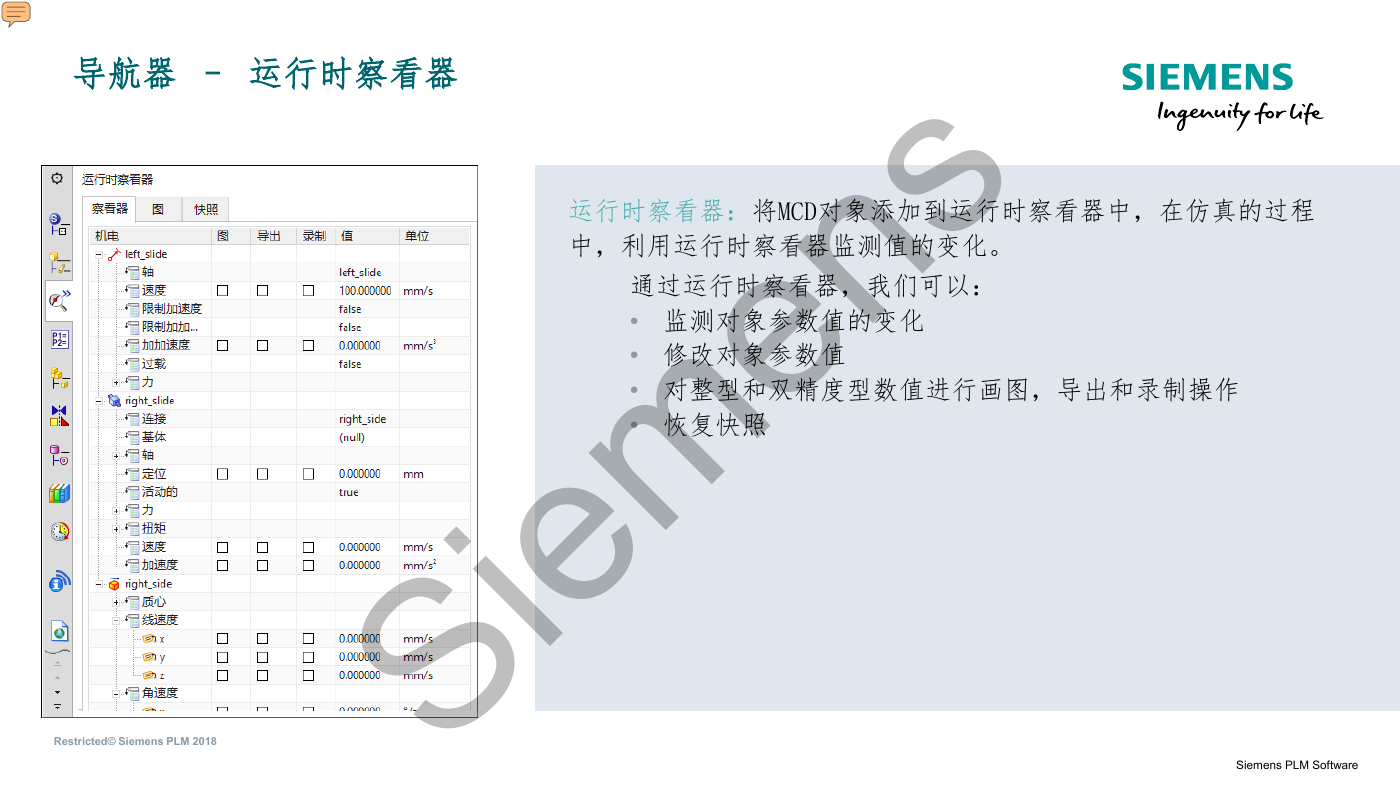

导航器 – 运行时察看器运行时察看器：将MCD对象添加到运行时察看器中，在仿真的过程中，利用运行时察看器监测值的变化。通过运行时察看器，我们可以： • 监测对象参数值的变化 • 修改对象参数值 • 对整型和双精度型数值进行画图，导出和录制操作 • 恢复快照 Restricted© Siemens PLM 2018 Siemens PLM Software Siemens

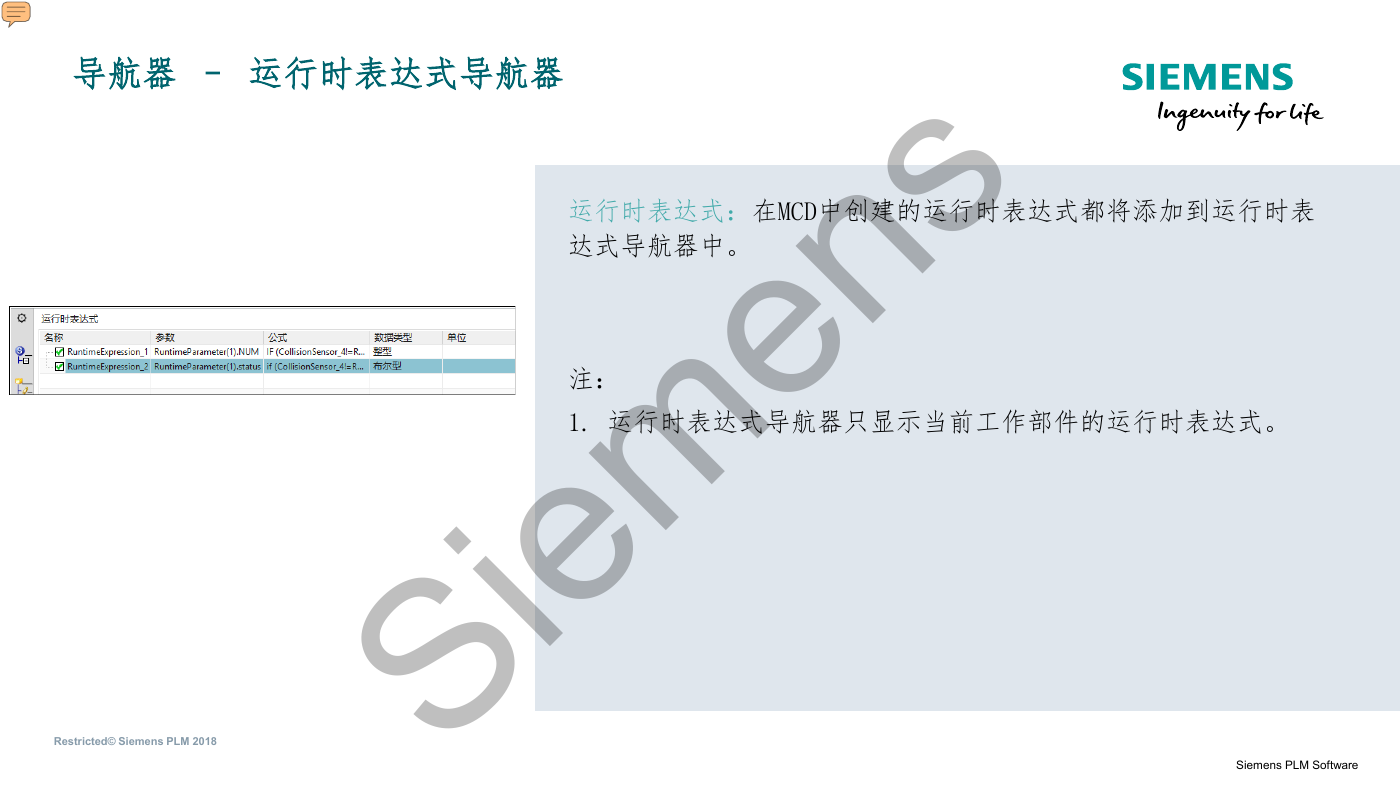

导航器 – 运行时表达式导航器运行时表达式：在MCD中创建的运行时表达式都将添加到运行时表达式导航器中。注： 1. 运行时表达式导航器只显示当前工作部件的运行时表达式。 Restricted© Siemens PLM 2018 Siemens PLM Software Siemens

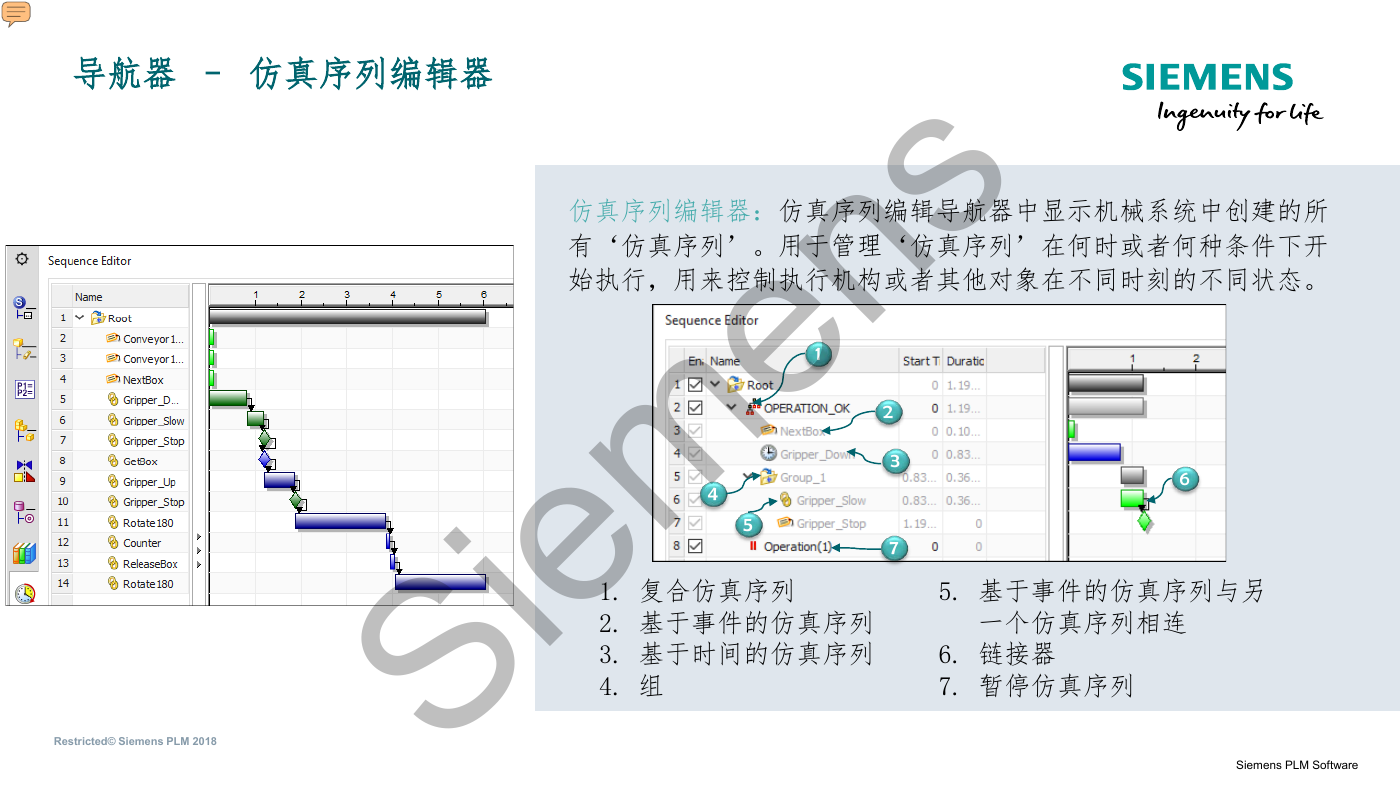

导航器 – 仿真序列编辑器仿真序列编辑器：仿真序列编辑导航器中显示机械系统中创建的所有‘仿真序列’。用于管理‘仿真序列’在何时或者何种条件下开始执行，用来控制执行机构或者其他对象在不同时刻的不同状态。 1 2 3 7 4 5 6 1. 复合仿真序列 2. 基于事件的仿真序列 3. 基于时间的仿真序列 4. 组 5. 基于事件的仿真序列与另一个仿真序列相连 6. 链接器 7. 暂停仿真序列 Restricted© Siemens PLM 2018 Siemens PLM Software Siemens
